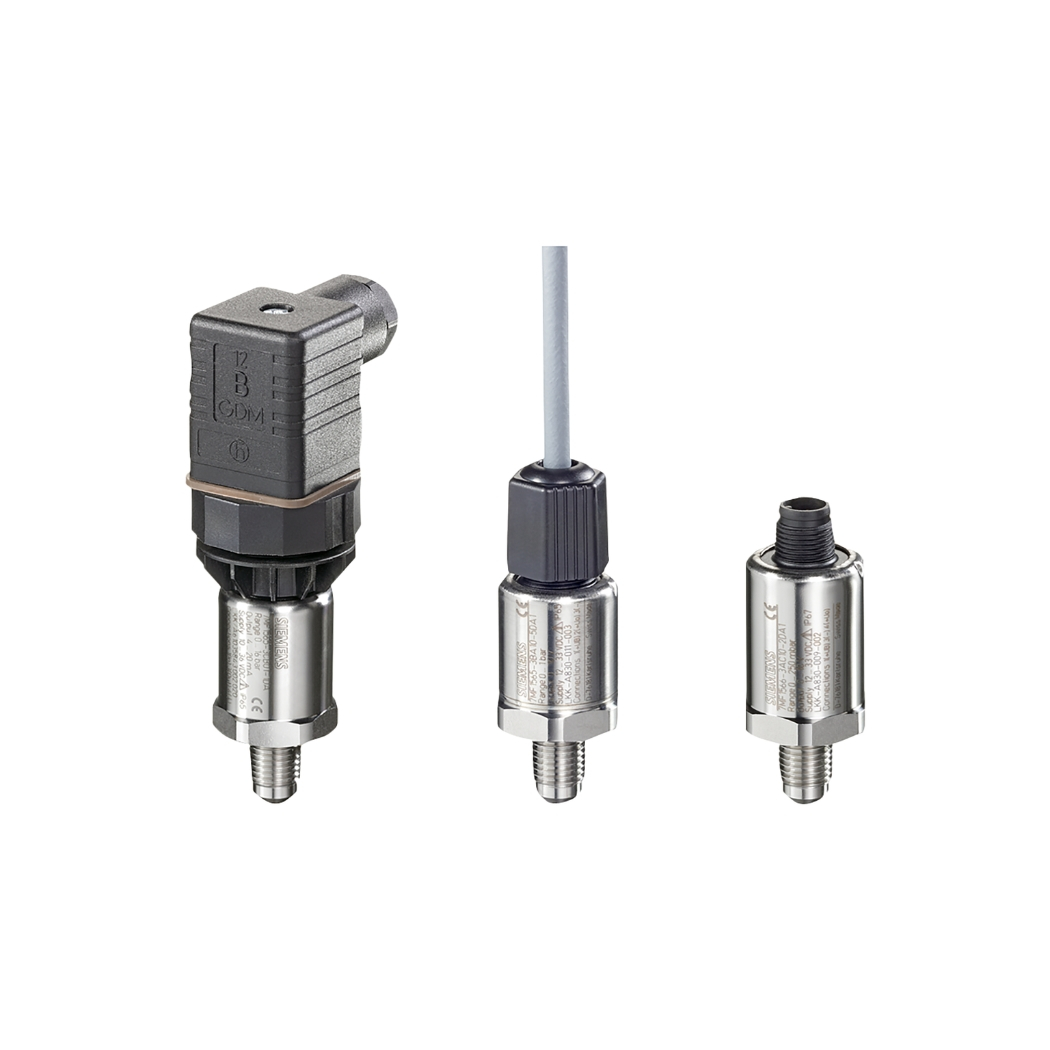

7MF1565-3BG00-1AA1 – Cảm biến áp suất SITRANS P200 6 bar Siemens, một giải pháp đo lường áp suất chính xác và tin cậy, chính là chìa khóa giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp nâng cao hiệu suất vận hành, tối ưu hóa quy trình sản xuất và đảm bảo an toàn tuyệt đối cho hệ thống.
Hãy cùng thanhthienphu.vn khám phá chi tiết về thiết bị đo áp suất ưu việt này, một công cụ không thể thiếu để đạt được hiệu quả vượt trội và độ ổn định bền vững trong môi trường công nghiệp hiện đại, mang lại sự an tâm và thành công cho mọi dự án.
1. Cấu tạo sản phẩm 7MF1565-3BG00-1AA1
- Cảm biến áp suất SITRANS P200 6 bar Siemens, mã hiệu 7MF1565-3BG00-1AA1, là một tuyệt tác kỹ thuật được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong môi trường công nghiệp. Sự hoàn hảo trong từng chi tiết cấu tạo đã tạo nên một thiết bị đo áp suất không chỉ chính xác mà còn vô cùng bền bỉ, sẵn sàng đối mặt với những điều kiện vận hành khắc nghiệt. Trung tâm của bộ cảm biến áp lực này là màng đo gốm ceramic cao cấp, một công nghệ độc quyền từ Siemens. Màng gốm này nổi tiếng với khả năng chống ăn mòn tuyệt vời, chịu được sự mài mòn từ các môi chất khắc nghiệt và có độ ổn định nhiệt độ cao. Điều này đảm bảo rằng thiết bị giám sát áp suất 7MF1565-3BG00-1AA1 duy trì được độ chính xác gần như tuyệt đối qua thời gian dài sử dụng, giảm thiểu nhu cầu hiệu chuẩn thường xuyên và tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp.
- Bao bọc bên ngoài màng cảm biến là lớp vỏ được chế tạo từ thép không gỉ chất lượng cao, thường là loại 304 hoặc 316L tùy theo phiên bản cụ thể, mang lại khả năng chống chịu va đập cơ học và bảo vệ tối ưu các linh kiện điện tử nhạy cảm bên trong. Thiết kế này cũng giúp đầu dò áp suất 7MF1565-3BG00-1AA1 đạt được các tiêu chuẩn bảo vệ chống xâm nhập của bụi và nước, thường là IP65 hoặc IP67, cho phép thiết bị hoạt động ổn định ngay cả trong những môi trường ẩm ướt, nhiều bụi bẩn hoặc có nguy cơ tiếp xúc với hóa chất. Phần kết nối điện của cảm biến được thiết kế thông minh, thường sử dụng các đầu nối tiêu chuẩn như DIN EN 175301-803 Form A (trước đây là DIN 43650) hoặc đầu nối M12, giúp việc lắp đặt và tích hợp vào hệ thống hiện có trở nên nhanh chóng và dễ dàng.
- Bên cạnh đó, các tùy chọn kết nối quy trình đa dạng, như ren G1/2 inch theo tiêu chuẩn EN 837, đảm bảo sự tương thích rộng rãi với hầu hết các đường ống và thiết bị công nghiệp. Sự kết hợp giữa vật liệu cao cấp và thiết kế cơ khí chính xác làm cho transmitter áp suất Siemens 6 bar này trở thành một lựa chọn tin cậy cho mọi ứng dụng công nghiệp, từ sản xuất cơ khí, chế tạo máy đến ngành thực phẩm và đồ uống.
2. Các tính năng chính của 7MF1565-3BG00-1AA1
Sản phẩm 7MF1565-3BG00-1AA1, một đại diện tiêu biểu của dòng cảm biến áp suất SITRANS P200 từ Siemens, không chỉ là một thiết bị đo lường thông thường mà còn là một giải pháp công nghệ tiên tiến, mang đến hàng loạt tính năng ưu việt, giúp các kỹ sư và nhà quản lý tối ưu hóa hệ thống một cách hiệu quả. Điểm nổi bật đầu tiên phải kể đến là độ chính xác vượt trội. Với sai số tuyến tính rất nhỏ, thường chỉ ở mức ≤ 0.25% giá trị toàn thang đo (Full Scale), thiết bị này cung cấp dữ liệu áp suất đáng tin cậy, làm cơ sở cho các quyết định điều khiển và giám sát chính xác. Dải đo của model 7MF1565-3BG00-1AA1 là 0 đến 6 bar, một dải đo phổ biến và phù hợp với nhiều ứng dụng trong các ngành công nghiệp như xử lý nước, hệ thống khí nén, thủy lực nhẹ và các quy trình sản xuất khác.
Một tính năng quan trọng khác là độ ổn định lâu dài. Nhờ công nghệ màng gốm ceramic và thiết kế cơ điện tử tiên tiến, cảm biến áp suất SITRANS P200 6 bar Siemens duy trì hiệu suất đo lường ổn định qua nhiều năm vận hành, giảm thiểu hiện tượng trôi số (drift) và đảm bảo tính nhất quán của dữ liệu. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu độ tin cậy cao và chi phí vòng đời thấp. Khả năng chịu quá áp của cảm biến cũng rất ấn tượng, thường gấp 2 đến 3 lần giới hạn trên của dải đo, giúp bảo vệ thiết bị khỏi những cú sốc áp suất đột ngột có thể xảy ra trong quá trình vận hành, từ đó kéo dài tuổi thọ sản phẩm. Tín hiệu đầu ra tiêu chuẩn analog 4-20 mA hai dây không chỉ dễ dàng tích hợp với hầu hết các bộ điều khiển PLC, DCS, SCADA và các thiết bị ghi nhận dữ liệu hiện có trên thị trường mà còn có khả năng truyền tín hiệu đi xa với độ nhiễu thấp. Bên cạnh đó, thiết kế nhỏ gọn và trọng lượng nhẹ của cảm biến SITRANS P200 6 bar Siemens 7MF1565-3BG00-1AA1 cho phép lắp đặt dễ dàng ngay cả trong những không gian hạn chế.
Nhiều chuyên gia trong lĩnh vực tự động hóa đánh giá cao khả năng hoạt động bền bỉ của dòng SITRANS P200 trong các môi trường công nghiệp khắc nghiệt, nơi nhiệt độ, độ ẩm và rung động có thể ảnh hưởng đến các thiết bị đo lường kém chất lượng. Với những tính năng này, bộ cảm biến áp lực Siemens 6 bar này thực sự là một khoản đầu tư thông minh cho bất kỳ doanh nghiệp nào mong muốn nâng cao hiệu quả và độ tin cậy của hệ thống sản xuất.
3. Hướng dẫn kết nối sản phẩm 7MF1565-3BG00-1AA1
Bước 1: Chuẩn bị trước khi lắp đặt
- Đọc kỹ tài liệu kỹ thuật (datasheet và manual) đi kèm sản phẩm 7MF1565-3BG00-1AA1 để nắm rõ các thông số kỹ thuật, yêu cầu về nguồn cấp, sơ đồ chân kết nối và các cảnh báo an toàn.
- Kiểm tra khu vực lắp đặt: Đảm bảo vị trí lắp đặt khô ráo, thoáng mát, tránh xa các nguồn nhiệt cao, rung động mạnh và nhiễu điện từ nếu có thể. Mặc dù cảm biến có khả năng chống chịu tốt, việc lựa chọn vị trí phù hợp sẽ giúp kéo dài tuổi thọ và duy trì độ chính xác.
- Chuẩn bị dụng cụ: Cờ lê phù hợp với kích thước ren kết nối quy trình (ví dụ G1/2), tuốc nơ vít cho các đầu nối điện, dây dẫn tín hiệu phù hợp (thường là cáp xoắn đôi có vỏ bọc chống nhiễu cho tín hiệu 4-20mA).
Bước 2: Kết nối cơ khí
- Đảm bảo hệ thống đường ống đã được xả áp hoàn toàn trước khi tiến hành lắp đặt hoặc tháo gỡ cảm biến. Đây là yêu cầu an toàn bắt buộc.
- Làm sạch phần ren kết nối trên đường ống và trên cảm biến.
- Sử dụng vật liệu làm kín phù hợp (ví dụ băng tan PTFE hoặc gioăng làm kín tương thích với môi chất đo) cho phần ren kết nối để đảm bảo không có rò rỉ áp suất.
- Vặn cảm biến vào vị trí lắp đặt trên đường ống. Sử dụng cờ lê tác động lực vừa đủ lên phần lục giác của thân cảm biến, không tác động lực lên phần vỏ nhựa hoặc đầu nối điện. Siết chặt vừa phải để đảm bảo kín khít nhưng không làm hỏng ren.
Bước 3: Kết nối điện
Cảm biến 7MF1565-3BG00-1AA1 thường sử dụng tín hiệu ra 4-20mA hai dây. Điều này có nghĩa là cả nguồn cấp và tín hiệu đều được truyền trên cùng một cặp dây.
Xác định đúng cực tính của nguồn cấp và chân kết nối trên cảm biến dựa theo sơ đồ trong tài liệu kỹ thuật. Kết nối sai cực tính có thể làm hỏng thiết bị.
Sơ đồ kết nối điển hình:
- Chân dương (+) của nguồn cấp DC (thường là 24VDC) nối với chân dương (+) của cảm biến.
- Chân âm (-) của cảm biến nối với đầu vào dương (+) của bộ đọc tín hiệu (PLC analog input, logger…).
- Đầu vào âm (-) của bộ đọc tín hiệu nối với chân âm (-) của nguồn cấp DC.
Sử dụng dây dẫn có tiết diện phù hợp và đảm bảo các mối nối được chắc chắn, cách điện tốt. Nếu sử dụng cáp có vỏ bọc chống nhiễu, hãy nối đất vỏ bọc tại một đầu (thường là đầu phía tủ điều khiển) để giảm thiểu nhiễu.
Bước 4: Kiểm tra và vận hành thử
- Sau khi hoàn tất kết nối cơ khí và điện, kiểm tra lại toàn bộ các mối nối một lần nữa.
- Cấp nguồn cho cảm biến và hệ thống.
- Kiểm tra giá trị áp suất hiển thị trên bộ điều khiển hoặc thiết bị giám sát. So sánh với giá trị áp suất thực tế của hệ thống (nếu có đồng hồ mẫu) để đảm bảo cảm biến hoạt động chính xác.
- Theo dõi hoạt động của cảm biến trong một khoảng thời gian để đảm bảo tính ổn định.
4. Ứng dụng của 7MF1565-3BG00-1AA1
Ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):
- Trong các hệ thống khí nén: Giám sát và điều khiển áp suất khí nén cung cấp cho máy móc, dụng cụ, đảm bảo hoạt động ổn định và tiết kiệm năng lượng. Một ví dụ cụ thể là trong các nhà máy lắp ráp, việc duy trì áp suất khí nén chính xác cho các súng bắn vít, xi lanh khí nén giúp nâng cao chất lượng sản phẩm và giảm thiểu lỗi.
- Hệ thống thủy lực nhẹ: Đo áp suất trong các mạch thủy lực điều khiển của máy công cụ, máy ép nhỏ, đảm bảo lực tác động chính xác.
- Ngành thực phẩm và đồ uống: Kiểm soát áp suất trong các bồn chứa, đường ống dẫn nguyên liệu, quá trình CIP (Cleaning In Place), nơi yêu cầu vật liệu tiếp xúc an toàn (phiên bản có màng phù hợp) và khả năng làm sạch dễ dàng. Thiết bị giúp duy trì áp suất ổn định trong quá trình chiết rót, đóng chai, đảm bảo đồng đều về khối lượng.
- Ngành dệt may: Giám sát áp suất trong các máy nhuộm, máy hoàn tất vải, nơi áp suất ảnh hưởng trực tiếp đến chất lượng màu sắc và độ bền của vải.
Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng):
- Hệ thống HVAC (Hệ thống điều hòa không khí, thông gió và sưởi ấm): Đo áp suất nước trong các chiller, tháp giải nhiệt, áp suất không khí trong các đường ống gió, giúp tối ưu hóa hiệu suất năng lượng và đảm bảo môi trường làm việc thoải mái.
- Hệ thống cấp thoát nước: Giám sát áp suất trong mạng lưới đường ống cấp nước sạch, hệ thống bơm tăng áp, cảnh báo rò rỉ hoặc tắc nghẽn. Theo một nghiên cứu tại các khu đô thị lớn, việc giám sát áp suất hiệu quả có thể giảm thất thoát nước lên đến 15-20%.
- Hệ thống phòng cháy chữa cháy: Đo áp suất trong đường ống sprinkler, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố.
Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):
- Trong các nhà máy điện: Đo áp suất hơi, nước làm mát, dầu bôi trơn trong các tuabin, lò hơi.
- Ngành dầu khí (ứng dụng thượng nguồn và hạ nguồn quy mô nhỏ): Đo áp suất trong các đường ống dẫn, bồn chứa phụ trợ. Dải đo 6 bar phù hợp với các ứng dụng áp suất thấp.
- Năng lượng tái tạo: Giám sát áp suất trong các hệ thống thủy điện nhỏ, hệ thống khí sinh học.
Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):
- Tích hợp vào các tay máy robot sử dụng khí nén để kiểm soát lực kẹp, lực tác động.
- Giám sát áp suất trong các cơ cấu chấp hành tự động, đảm bảo độ chính xác và lặp lại của quy trình.
5. Khắc phục một số lỗi thường gặp với 7MF1565-3BG00-1AA1
Lỗi 1: Cảm biến không có tín hiệu đầu ra (ví dụ, đọc được 0mA hoặc giá trị rất thấp không tương ứng áp suất)
Nguyên nhân có thể:
- Mất nguồn cấp hoặc nguồn cấp không đủ điện áp/dòng điện.
- Đấu dây sai cực tính hoặc dây tín hiệu bị đứt, lỏng kết nối.
- Cảm biến bị hỏng do quá áp, sốc điện hoặc lỗi nội tại.
- Lỗi từ bộ đọc tín hiệu (PLC, DCS).
Giải pháp từ chuyên gia:
- Kiểm tra nguồn cấp: Sử dụng đồng hồ vạn năng đo điện áp tại hai đầu cấp nguồn cho cảm biến. Đảm bảo điện áp nằm trong dải cho phép (thường là 10-36VDC cho tín hiệu 4-20mA). Kiểm tra dòng điện của bộ nguồn có đủ cung cấp không.
- Kiểm tra đấu dây: Xem lại sơ đồ đấu dây trong tài liệu kỹ thuật của cảm biến 7MF1565-3BG00-1AA1. Đảm bảo kết nối đúng cực tính (+/-). Kiểm tra kỹ các điểm nối, siết chặt các đầu cos, đảm bảo dây không bị đứt ngầm.
- Kiểm tra vòng lặp tín hiệu: Tạm thời ngắt kết nối cảm biến và dùng một điện trở phù hợp (ví dụ 250 Ohm) mắc nối tiếp với nguồn và ampe kế để kiểm tra xem bộ đọc có nhận được tín hiệu dòng chuẩn không (ví dụ cấp dòng 12mA từ bộ phát dòng chuẩn).
- Kiểm tra cảm biến: Nếu các bước trên đều ổn, có thể cảm biến đã gặp sự cố. Liên hệ nhà cung cấp hoặc đơn vị có chuyên môn để được kiểm tra và sửa chữa, hoặc xem xét thay thế nếu cần.
Lỗi 2: Tín hiệu đầu ra không chính xác, bị trôi (drift) hoặc dao động bất thường
Nguyên nhân có thể:
- Cảm biến bị quá tải hoặc tiếp xúc với môi chất không tương thích gây ăn mòn màng cảm biến.
- Nhiễu điện từ từ các thiết bị khác (biến tần, động cơ lớn, máy hàn).
- Rung động cơ học mạnh tại vị trí lắp đặt.
- Lắp đặt sai cách, ví dụ bọt khí kẹt trong đường ống đối với chất lỏng, hoặc đọng nước đối với khí.
- Cảm biến cần hiệu chuẩn lại.
Giải pháp từ chuyên gia:
- Kiểm tra môi trường lắp đặt: Đảm bảo cảm biến không chịu rung động quá mức. Nếu có nguồn nhiễu điện từ mạnh, thử sử dụng cáp tín hiệu có vỏ bọc chống nhiễu tốt, nối đất đúng cách, hoặc di chuyển cảm biến ra xa nguồn nhiễu.
- Kiểm tra đường ống và môi chất: Đảm bảo không có tắc nghẽn, bọt khí (với lỏng) hoặc ngưng tụ (với khí) ảnh hưởng đến phép đo. Kiểm tra tính tương thích của vật liệu cảm biến với môi chất.
- Kiểm tra nối đất: Đảm bảo hệ thống được nối đất đúng kỹ thuật để giảm thiểu nhiễu.
- Hiệu chuẩn cảm biến: Nếu nghi ngờ cảm biến bị trôi số, có thể tiến hành hiệu chuẩn lại theo hướng dẫn của Siemens, hoặc gửi đến các trung tâm hiệu chuẩn uy tín. Tuy nhiên, SITRANS P200 nổi tiếng về độ ổn định, nên việc này thường ít khi cần thiết nếu thiết bị được sử dụng đúng cách.
- Xem xét yếu tố nhiệt độ: Thay đổi nhiệt độ môi trường hoặc môi chất quá lớn và đột ngột cũng có thể ảnh hưởng tạm thời đến độ chính xác. Đảm bảo cảm biến hoạt động trong dải nhiệt độ cho phép.
Lỗi 3: Tín hiệu đầu ra ở mức bão hòa (ví dụ luôn ở 20mA hoặc 4mA không đổi dù áp suất thay đổi)
Nguyên nhân có thể:
- Áp suất thực tế của hệ thống vượt quá dải đo 6 bar của cảm biến (trường hợp luôn ở 20mA) hoặc hệ thống đang ở trạng thái chân không/áp suất rất thấp (trường hợp luôn ở 4mA).
- Cảm biến bị hỏng màng đo hoặc mạch điện tử.
Giải pháp từ chuyên gia:
- Xác minh áp suất hệ thống: Sử dụng một đồng hồ đo áp suất cơ học hoặc một cảm biến khác đã được kiểm định để đo lại áp suất thực tế tại vị trí lắp đặt.
- Kiểm tra dải đo: Đảm bảo dải đo 6 bar của cảm biến 7MF1565-3BG00-1AA1 phù hợp với áp suất vận hành của hệ thống. Nếu áp suất thường xuyên vượt quá, cần thay thế bằng cảm biến có dải đo lớn hơn.
- Nếu áp suất thực tế nằm trong dải đo mà tín hiệu vẫn bão hòa, khả năng cao cảm biến đã bị lỗi. Cần kiểm tra và thay thế.
