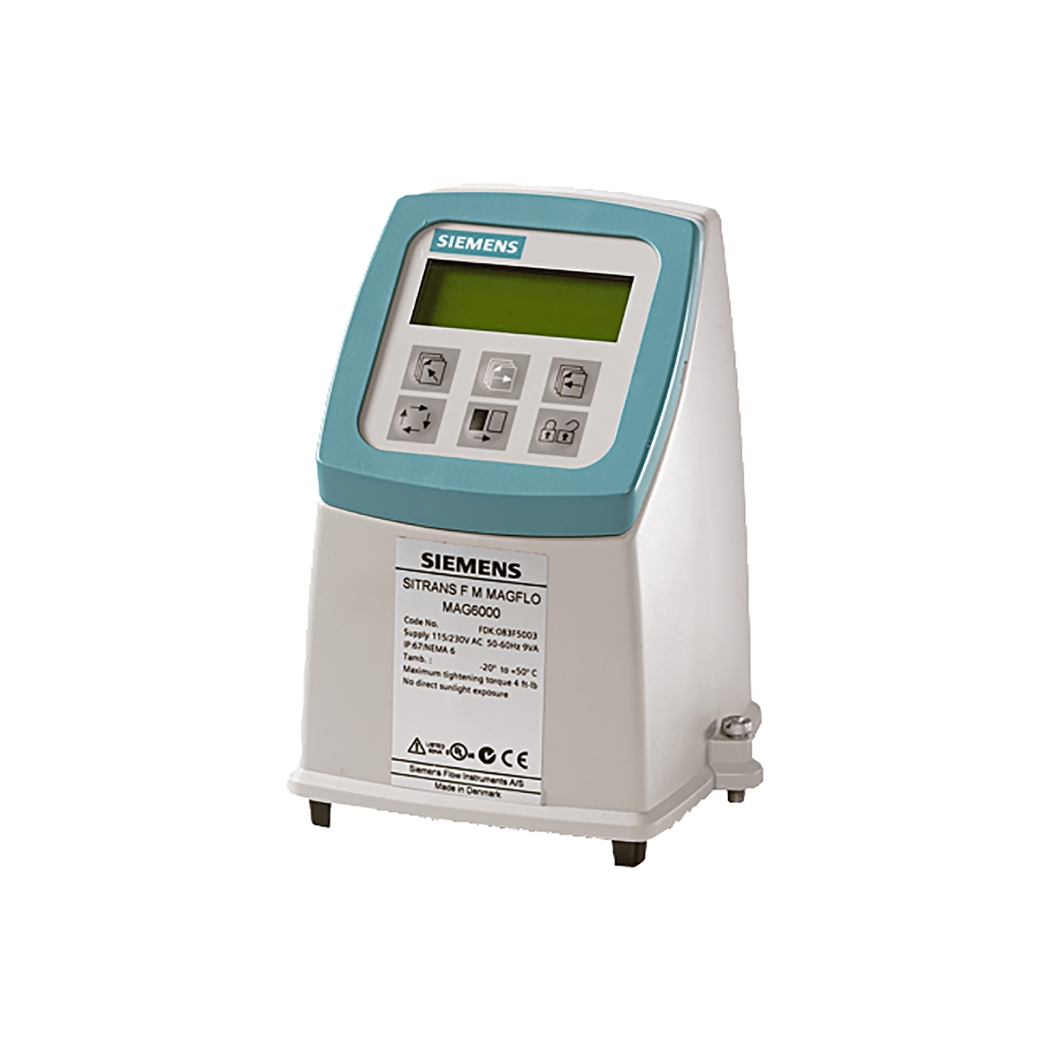

7ME6920-1AA10-1AD0 – Mặt đồng hồ lưu lượng MAG6000 CT 115-230VAC Siemens, một bộ chuyển đổi tín hiệu lưu lượng hàng đầu, mang đến giải pháp đo lường chính xác và ổn định cho các hệ thống công nghiệp phức tạp.
Tại thanhthienphu.vn, chúng tôi hiểu rằng việc nâng cấp lên một thiết bị hiển thị lưu lượng tiên tiến như màn hình MAG6000 CT là chìa khóa để giải quyết các thách thức về hiệu suất và chi phí, mở ra tiềm năng phát triển bền vững cho quy trình sản xuất của bạn; bộ xử lý tín hiệu lưu lượng, giám sát dòng chảy, cảm biến lưu lượng.
1. Cấu tạo chi tiết của 7ME6920-1AA10-1AD0
- Trung tâm của bộ chuyển đổi tín hiệu MAG6000 CT chính là bộ vi xử lý hiệu suất cao. Bộ não điện tử này có khả năng xử lý tín hiệu từ cảm biến lưu lượng MAGFLO một cách nhanh chóng và chính xác, thực hiện các phép tính toán phức tạp để đưa ra giá trị lưu lượng tức thời, lưu lượng tổng và nhiều thông số quan trọng khác. Tiếp theo, màn hình hiển thị LCD đồ họa lớn, có đèn nền, là một điểm cộng sáng giá. Màn hình này không chỉ hiển thị rõ ràng các thông số đo lường mà còn hỗ trợ giao diện người dùng đa ngôn ngữ, bao gồm cả tiếng Việt, giúp các kỹ sư và kỹ thuật viên dễ dàng thao tác, cài đặt và giám sát hoạt động của thiết bị ngay tại hiện trường. Bàn phím tích hợp trực quan cho phép cấu hình nhanh chóng mà không cần đến công cụ phụ trợ phức tạp.
- Về kết nối, Siemens 7ME6920-1AA10-1AD0 được trang bị đa dạng các cổng giao tiếp tiêu chuẩn công nghiệp như analog output (4-20mA), digital output, và các module truyền thông tùy chọn như Modbus RTU/ASCII, HART, PROFIBUS DP/PA, Foundation Fieldbus. Sự linh hoạt này cho phép thiết bị dễ dàng tích hợp vào các hệ thống điều khiển hiện có, từ PLC, SCADA đến DCS, tạo điều kiện thuận lợi cho việc tự động hóa và quản lý dữ liệu tập trung, một yếu tố quan trọng trong việc xây dựng nhà máy thông minh theo xu hướng Công nghiệp 4.0.
- Lớp vỏ bảo vệ của đầu đọc lưu lượng MAG6000 CT được thiết kế để chịu được các điều kiện vận hành khắc nghiệt. Tùy chọn vỏ nhôm sơn epoxy hoặc thép không gỉ đảm bảo khả năng chống ăn mòn, chống bụi và chống nước theo các tiêu chuẩn IP67/NEMA 4X/6, cho phép lắp đặt cả trong nhà và ngoài trời. Nguồn cấp đa dạng 115-230VAC giúp thiết bị tương thích với hầu hết các hệ thống điện công nghiệp phổ biến hiện nay. Đặc biệt, công nghệ SENSORPROM độc quyền của Siemens được tích hợp, lưu trữ dữ liệu hiệu chuẩn và cài đặt của cảm biến trực tiếp trong cảm biến, giúp việc thay thế bộ chuyển đổi trở nên đơn giản, nhanh chóng mà không cần hiệu chuẩn lại, tiết kiệm thời gian và chi phí bảo trì đáng kể. Đây là một minh chứng cho thấy thiết kế mô-đun và sự tập trung vào trải nghiệm người dùng của Siemens.
2. Các tính năng chính của MAG6000 CT 7ME6920-1AA10-1AD0
Mặt đồng hồ lưu lượng MAG6000 CT, với mã sản phẩm 7ME6920-1AA10-1AD0, không chỉ nổi bật về cấu tạo mà còn chinh phục người dùng bằng hàng loạt tính năng ưu việt, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong đo lường lưu lượng công nghiệp. Những tính năng này là kết quả của quá trình nghiên cứu và phát triển không ngừng của Siemens, nhằm mang đến một giải pháp đo lường toàn diện, giúp các kỹ sư và nhà quản lý tối ưu hóa quy trình, nâng cao hiệu quả sản xuất và đảm bảo độ tin cậy hệ thống. Việc hiểu rõ các tính năng này sẽ giúp bạn khai thác tối đa tiềm năng của thiết bị.
Một trong những ưu điểm vượt trội của bộ chuyển đổi tín hiệu MAG6000 CT là độ chính xác đo lường cực cao, lên đến ±0.2% giá trị đo (tùy thuộc vào cảm biến kết hợp). Độ chính xác này đóng vai trò then chốt trong việc kiểm soát chặt chẽ lượng nguyên vật liệu sử dụng, giảm thiểu thất thoát, tối ưu hóa chi phí sản xuất và đảm bảo chất lượng sản phẩm đầu ra đồng đều. Trong các ngành như thực phẩm và đồ uống, dược phẩm, hay hóa chất, nơi mà tỷ lệ pha trộn và liều lượng chính xác là yếu tố quyết định, MAG6000 CT trở thành một công cụ không thể thiếu. Dải đo rộng và khả năng đo hai chiều dòng chảy cũng là một điểm mạnh, cho phép thiết bị hoạt động hiệu quả trong nhiều ứng dụng đa dạng với các điều kiện dòng chảy khác nhau.
Công nghệ SENSORPROM độc quyền của Siemens là một tính năng mang tính cách mạng. Nó lưu trữ tất cả dữ liệu hiệu chuẩn, thông số cài đặt và thông tin nhận dạng của cảm biến MAGFLO trực tiếp trên một EEPROM bên trong cảm biến. Điều này có nghĩa là khi cần thay thế bộ chuyển đổi MAG6000 CT, bạn chỉ cần cắm và chạy mà không cần thực hiện lại quy trình hiệu chuẩn phức tạp. Việc này giúp tiết kiệm đáng kể thời gian dừng máy, giảm chi phí nhân công và đảm bảo tính liên tục của quy trình sản xuất. Đây là một lợi thế cạnh tranh lớn, đặc biệt trong các nhà máy hoạt động 24/7.
Khả năng chẩn đoán lỗi nâng cao cũng là một điểm nhấn quan trọng. Màn hình hiển thị MAG6000 CT cung cấp các thông báo lỗi chi tiết, dễ hiểu, giúp người vận hành nhanh chóng xác định và khắc phục sự cố, từ đó giảm thiểu thời gian ngừng hoạt động ngoài kế hoạch. Thiết bị có thể phát hiện các vấn đề như ống rỗng, nhiễu điện từ, hoặc các bất thường trong dòng chảy. Chức năng ghi nhật ký dữ liệu (data logger) tích hợp cho phép lưu trữ các giá trị đo và sự kiện quan trọng, hỗ trợ việc phân tích xu hướng, truy vết lỗi và tối ưu hóa quy trình vận hành.
Về mặt giao tiếp, sự đa dạng của các module truyền thông như Modbus, HART, PROFIBUS DP/PA, và Foundation Fieldbus làm cho Siemens MAG6000 CT trở thành một thiết bị cực kỳ linh hoạt, dễ dàng tích hợp vào bất kỳ hệ thống tự động hóa công nghiệp nào. Điều này cho phép truyền dữ liệu đo lường đến hệ thống SCADA hoặc PLC một cách liền mạch, phục vụ cho việc giám sát, điều khiển và ra quyết định từ xa. Khả năng tương thích rộng với các cảm biến MAGFLO từ DN2 đến DN2400 (1/12 inch đến 90 inch) càng làm tăng tính ứng dụng của thiết bị. Thêm vào đó, chức năng Batch Control tích hợp cho phép điều khiển chính xác các mẻ liệu, rất hữu ích trong các quy trình sản xuất theo lô.
3. Hướng dẫn chi tiết quy trình kết nối 7ME6920-1AA10-1AD0
Bước 1: Lắp đặt cơ khí bộ chuyển đổi (Transmitter Mounting)
- Chọn vị trí lắp đặt bộ chuyển đổi MAG6000 CT sao cho dễ dàng quan sát màn hình và thao tác bàn phím. Vị trí nên khô ráo, thoáng mát, tránh xa nguồn nhiệt cao, rung động mạnh và nhiễu điện từ.
- MAG6000 CT có thể được lắp đặt trực tiếp trên cảm biến (compact version) hoặc lắp đặt từ xa (remote version) trên tường hoặc bảng điều khiển bằng giá đỡ đi kèm. Đảm bảo cố định chắc chắn thiết bị.
Bước 2: Kết nối điện nguồn (Power Supply Connection)
- Ngắt hoàn toàn nguồn điện trước khi thực hiện kết nối.
- Mở nắp khoang đấu dây của bộ chuyển đổi.
- Kết nối dây nguồn (L, N) và dây tiếp địa (PE) vào các terminal tương ứng theo sơ đồ trong tài liệu. Đảm bảo siết chặt các ốc vít để có kết nối tốt nhất. Nguồn cấp phải nằm trong dải 115-230VAC.
Bước 3: Kết nối cáp tín hiệu từ cảm biến lưu lượng (Sensor Cable Connection)
- Sử dụng cáp tín hiệu chuyên dụng của Siemens để kết nối giữa cảm biến MAGFLO và bộ chuyển đổi MAG6000 CT. Chiều dài cáp tối đa phụ thuộc vào loại cáp và điều kiện lắp đặt, thông thường có thể lên đến vài trăm mét.
- Kết nối các dây tín hiệu điện cực (electrode signal), dây kích từ (coil excitation) và dây tiếp địa của cáp cảm biến vào các terminal tương ứng trên bộ chuyển đổi theo đúng sơ đồ. Việc kết nối sai có thể dẫn đến đo lường không chính xác hoặc hỏng thiết bị.
Bước 4: Kết nối các ngõ ra tín hiệu và truyền thông (Output and Communication Connection)
- Nếu cần, kết nối các ngõ ra analog (ví dụ: 4-20mA để truyền giá trị lưu lượng tới PLC), ngõ ra xung/tần số (pulse/frequency output), hoặc ngõ ra trạng thái (status output) vào các thiết bị điều khiển hoặc giám sát.
- Đối với truyền thông số, lắp đặt module truyền thông phù hợp (Modbus, Profibus, HART…) vào khe cắm vorgesehen và kết nối cáp truyền thông theo chuẩn tương ứng.
Bước 5: Cài đặt thông số ban đầu (Initial Parameter Setup)
- Sau khi hoàn tất kết nối và kiểm tra lại, cấp nguồn cho thiết bị.
- Sử dụng bàn phím và màn hình hiển thị trên MAG6000 CT để truy cập menu cài đặt.
- Nhờ công nghệ SENSORPROM, nhiều thông số của cảm biến đã được tự động nhận diện. Tuy nhiên, bạn cần kiểm tra và cấu hình các thông số cơ bản như đơn vị đo, dải đo, các cài đặt ngõ ra, và thông số truyền thông cho phù hợp với ứng dụng cụ thể. Giao diện trực quan và hướng dẫn trên màn hình sẽ giúp quá trình này trở nên dễ dàng.
4. Ứng dụng đa dạng của 7ME6920-1AA10-1AD0
Ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):
- Trong ngành thực phẩm và đồ uống, MAG6000 CT đảm bảo đo lường chính xác lượng nước, sữa, bia, nước giải khát, siro và các thành phần lỏng khác trong quá trình pha trộn, chiết rót và làm sạch CIP (Cleaning In Place). Điều này giúp duy trì chất lượng sản phẩm đồng nhất và tối ưu hóa việc sử dụng nguyên liệu. Ví dụ, một nhà máy bia có thể sử dụng MAG6000 CT để kiểm soát chính xác lượng nước và dịch nha, đảm bảo hương vị chuẩn cho từng mẻ bia.
- Trong ngành hóa chất và dược phẩm, việc đo lường chính xác các loại axit, bazơ, dung môi là cực kỳ quan trọng. MAG6000 CT với các tùy chọn vật liệu cảm biến phù hợp có thể đáp ứng yêu cầu này, góp phần vào an toàn và hiệu quả sản xuất.
- Trong ngành dệt may, thiết bị này được dùng để đo lường lượng thuốc nhuộm, hóa chất xử lý vải, giúp kiểm soát màu sắc và chất lượng vải, đồng thời giảm thiểu lượng hóa chất thải ra môi trường.
Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng…):
- Quản lý và phân phối nước sạch trong các tòa nhà, khu công nghiệp là một ứng dụng phổ biến. MAG6000 CT giúp theo dõi lượng nước tiêu thụ, phát hiện rò rỉ sớm, từ đó tiết kiệm chi phí và tài nguyên nước.
- Trong các nhà máy xử lý nước thải, thiết bị này đóng vai trò quan trọng trong việc đo lường lưu lượng nước thải đầu vào, nước thải đã qua xử lý, và lượng bùn tuần hoàn. Dữ liệu chính xác giúp tối ưu hóa các quy trình xử lý hóa học và sinh học, đảm bảo tuân thủ các quy định về môi trường. Nhiều nhà máy đã báo cáo giảm chi phí vận hành hóa chất đến 10-15% nhờ việc kiểm soát dòng chảy chính xác hơn.
Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo…):
- Trong các nhà máy điện, MAG6000 CT được sử dụng để đo lưu lượng nước làm mát, nước cấp cho lò hơi, và các dung dịch hóa chất xử lý nước. Việc kiểm soát chính xác các dòng lưu chất này giúp tối ưu hóa hiệu suất của tuabin và các thiết bị khác, đồng thời kéo dài tuổi thọ của hệ thống.
- Trong ngành dầu khí (upstream và downstream), mặc dù đồng hồ điện từ chủ yếu dùng cho chất lỏng gốc nước, nó vẫn có ứng dụng trong việc đo nước sản xuất, nước bơm ép, hoặc các dung dịch phụ trợ.
- Đối với các hệ thống năng lượng tái tạo như thủy điện nhỏ hoặc địa nhiệt, việc đo lường dòng chảy cũng cần thiết cho việc giám sát và điều khiển.
Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động…):
Trong các dây chuyền sản xuất tự động yêu cầu việc cấp phát chính xác các chất lỏng (ví dụ: chất làm mát, dầu bôi trơn, keo dán), MAG6000 CT tích hợp với hệ thống PLC/SCADA thông qua các chuẩn truyền thông như Modbus hoặc Profibus, cho phép điều khiển và giám sát lưu lượng một cách tự động và chính xác. Điều này giúp nâng cao năng suất và giảm thiểu sự can thiệp của con người.
5. Hướng dẫn khắc phục một số tình huống thường gặp với 7ME6920-1AA10-1AD0
Duy trì hiệu suất tối ưu:
Kiểm tra định kỳ trực quan: Thường xuyên kiểm tra tình trạng bên ngoài của bộ chuyển đổi và cáp kết nối. Đảm bảo không có dấu hiệu hư hỏng vật lý, ăn mòn, hoặc lỏng lẻo ở các điểm đấu nối.
Theo dõi thông số hiển thị: Quan sát các giá trị lưu lượng và thông báo trạng thái trên màn hình. Bất kỳ sự thay đổi đột ngột hoặc bất thường nào cũng cần được chú ý.
Môi trường lắp đặt: Đảm bảo môi trường xung quanh thiết bị vẫn đáp ứng các khuyến nghị của nhà sản xuất về nhiệt độ, độ ẩm và tránh xa các nguồn gây nhiễu mạnh.
Vệ sinh: Giữ sạch bề mặt màn hình và vỏ thiết bị để dễ dàng quan sát và tránh tích tụ bụi bẩn có thể ảnh hưởng đến tản nhiệt.
Một số tình huống và hướng xử lý chủ động:
Màn hình không hiển thị hoặc hiển thị không rõ ràng:
- Kiểm tra nguồn cấp: Đảm bảo nguồn điện 115-230VAC được cấp đúng và ổn định cho thiết bị. Kiểm tra cầu chì (nếu có) và các kết nối dây nguồn.
- Kiểm tra cáp màn hình (đối với phiên bản lắp rời): Nếu màn hình lắp rời, kiểm tra kết nối cáp giữa màn hình và bộ xử lý tín hiệu.
- Điều chỉnh độ tương phản: Một số trường hợp màn hình mờ có thể do cài đặt độ tương phản. Tham khảo tài liệu để điều chỉnh.
Giá trị đo lưu lượng không chính xác hoặc không ổn định:
- Kiểm tra tình trạng ống dẫn: Đảm bảo ống dẫn luôn đầy chất lỏng trong quá trình đo. Bọt khí hoặc tình trạng ống không đầy có thể gây ra sai số lớn (nhiều bộ chuyển đổi có chức năng phát hiện ống rỗng).
- Kiểm tra cảm biến: Kiểm tra xem có cặn bẩn, vật lạ bám vào điện cực của cảm biến MAGFLO không. Thực hiện vệ sinh điện cực nếu cần thiết, tuân theo hướng dẫn của nhà sản xuất.
- Kiểm tra cáp tín hiệu cảm biến: Đảm bảo cáp tín hiệu không bị đứt, chập hoặc nhiễu. Kiểm tra các điểm đấu nối.
- Kiểm tra tiếp địa: Hệ thống tiếp địa đúng cách là rất quan trọng cho đồng hồ đo lưu lượng điện từ. Đảm bảo các điểm tiếp địa của cảm biến và bộ chuyển đổi được kết nối tốt.
- Kiểm tra thông số cài đặt: Xác nhận lại các thông số cài đặt trong bộ chuyển đổi như đường kính ống, loại chất lỏng (nếu có ảnh hưởng đến độ dẫn điện), dải đo đã chính xác.
Lỗi giao tiếp với hệ thống PLC/SCADA:
- Kiểm tra cáp truyền thông: Đảm bảo cáp truyền thông (Modbus, Profibus,…) được kết nối đúng và không bị hư hỏng.
- Kiểm tra cài đặt truyền thông: Xác minh các thông số truyền thông trên MAG6000 CT (địa chỉ, tốc độ baud, parity,…) khớp với cài đặt trên thiết bị chủ (PLC/SCADA).
- Kiểm tra module truyền thông: Đảm bảo module truyền thông được lắp đặt chắc chắn và hoạt động bình thường.
Hiển thị mã lỗi trên màn hình:
- Ghi lại mã lỗi hiển thị.
- Tham khảo mục “Troubleshooting” hoặc “Error Codes” trong tài liệu kỹ thuật của Siemens MAG6000 CT để hiểu ý nghĩa của mã lỗi và các bước khắc phục được khuyến nghị. Nhiều lỗi có thể được xử lý qua các bước đơn giản như khởi động lại hoặc kiểm tra cài đặt.
