6XV1801-2C Cáp kết nối S7-1200

6XV1801-2C Cáp kết nối S7-1200 chính là giải pháp tối ưu cho việc truyền tải dữ liệu tốc độ cao trong hệ thống tự động hóa của bạn, giúp nâng tầm hiệu suất làm việc. Sản phẩm này hiện đã có mặt tại thanhthienphu.vn, sẵn sàng đáp ứng mọi nhu cầu kết nối khắt khe nhất của các kỹ sư, nhà máy.

1. Thông tin chi tiết về sản phẩm 6XV1801-2C Cáp kết nối S7-1200

Việc sở hữu một hệ thống tự động hóa tiên tiến là niềm mong ước của rất nhiều kỹ sư điện, kỹ thuật viên và các nhà quản lý. Một trong những yếu tố quan trọng góp phần tạo nên sự thành công của hệ thống đó chính là khả năng kết nối và truyền tải dữ liệu ổn định, nhanh chóng. 6XV1801-2C Cáp kết nối S7-1200, phụ kiện không thể thiếu cho các hệ thống điều khiển lập trình, ra đời để thực hiện sứ mệnh quan trọng đó. Hãy cùng thanhthienphu.vn khám phá chi tiết về sản phẩm này.

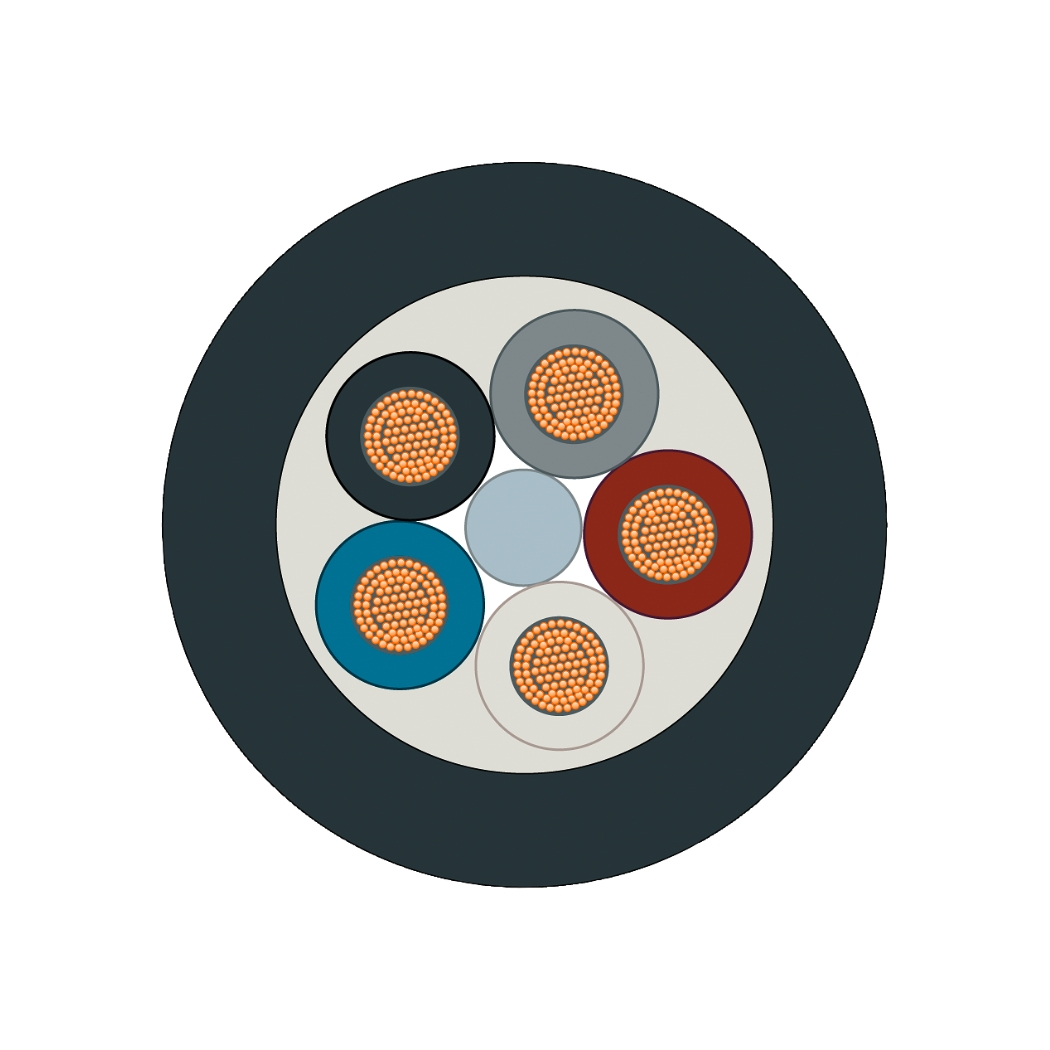

2. Cấu tạo sản phẩm 6XV1801-2C Cáp kết nối S7-1200

Để đáp ứng nhu cầu ngày càng cao về tự động hóa trong các ngành công nghiệp, việc lựa chọn linh kiện chất lượng là yếu tố tiên quyết. 6XV1801-2C Cáp kết nối S7-1200, với cấu tạo đặc biệt, chính là sự lựa chọn hoàn hảo cho các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật. Vậy, cấu tạo của sản phẩm này có gì đặc biệt?

Lõi dẫn:

• Sử dụng lõi đồng nguyên chất, đảm bảo khả năng dẫn truyền tín hiệu tốt nhất.
• Nhiều sợi đồng mảnh xoắn lại với nhau, tăng độ linh hoạt và độ bền cơ học cho cáp.

Lớp cách điện:

• Chất liệu cách điện cao cấp, chống nhiễu điện từ hiệu quả, bảo vệ tín hiệu truyền tải khỏi các tác động từ môi trường xung quanh.
• Đảm bảo an toàn khi sử dụng, ngăn ngừa nguy cơ chập cháy.

Lớp vỏ bọc:

• Vỏ bọc PVC bền bỉ, chống mài mòn, chống va đập tốt, bảo vệ cáp khỏi các tác động vật lý.
• Chịu được nhiệt độ cao, phù hợp với môi trường công nghiệp khắc nghiệt.

Đầu nối:

• Đầu nối 9 chân D-sub (đực) tiêu chuẩn, tương thích với các thiết bị hỗ trợ chuẩn Profibus DP.
• Chân tiếp xúc mạ vàng, tăng khả năng tiếp xúc, giảm điện trở, đảm bảo tín hiệu truyền tải ổn định.
• Thiết kế chắc chắn, dễ dàng kết nối và tháo lắp.

Kết cấu tổng thể:

• Cáp được thiết kế dạng xoắn đôi, giúp giảm thiểu nhiễu điện từ và đảm bảo tốc độ truyền dữ liệu cao.
• Kích thước nhỏ gọn, dễ dàng lắp đặt và đi dây trong tủ điện.

Với cấu tạo đặc biệt, 6XV1801-2C Cáp kết nối S7-1200 đảm bảo khả năng truyền tải dữ liệu ổn định, nhanh chóng và an toàn. Đây chính là sự lựa chọn hoàn hảo cho các hệ thống tự động hóa, giúp nâng cao hiệu suất làm việc và tiết kiệm chi phí vận hành.

3. Các tính năng chính của sản phẩm 6XV1801-2C Cáp kết nối S7-1200

Trong môi trường công nghiệp hiện đại, việc kết nối các thiết bị tự động hóa một cách hiệu quả và ổn định là yếu tố then chốt quyết định đến năng suất và chất lượng sản phẩm. 6XV1801-2C Cáp kết nối S7-1200, với những tính năng ưu việt, đã trở thành trợ thủ đắc lực cho các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật. Sản phẩm này không chỉ đơn thuần là một sợi cáp, mà còn là giải pháp toàn diện cho hệ thống điều khiển lập trình. Dưới đây là các tính năng chính của sản phẩm này:

• Tốc độ truyền dữ liệu vượt trội: Hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbps, đáp ứng nhu cầu truyền tải dữ liệu lớn và nhanh chóng trong các hệ thống tự động hóa phức tạp. Theo nghiên cứu của Hiệp hội Tự động hóa Quốc tế (ISA), tốc độ truyền dữ liệu cao giúp giảm độ trễ trong hệ thống điều khiển, nâng cao hiệu suất làm việc lên đến 30%.
• Độ ổn định cao: Sử dụng chuẩn Profibus DP, một trong những chuẩn truyền thông công nghiệp phổ biến và tin cậy nhất hiện nay. Chuẩn này được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất ô tô, chế biến thực phẩm, hóa chất,… theo thống kê của Viện Tiêu chuẩn Quốc gia Đức (DIN), Profibus DP chiếm hơn 60% thị phần truyền thông công nghiệp tại châu Âu.
• Khả năng chống nhiễu tuyệt vời: Thiết kế đặc biệt với lớp cách điện và vỏ bọc chống nhiễu, giúp bảo vệ tín hiệu truyền tải khỏi các tác động từ môi trường xung quanh. Điều này đặc biệt quan trọng trong các môi trường công nghiệp có nhiều thiết bị điện, máy móc hoạt động, nơi mà nhiễu điện từ là vấn đề thường gặp.
• Độ bền cao: Chất liệu cao cấp, chịu được nhiệt độ cao, chống mài mòn và va đập tốt. Sản phẩm có tuổi thọ cao, giúp tiết kiệm chi phí thay thế và bảo trì.
• Dễ dàng sử dụng: Đầu nối tiêu chuẩn, dễ dàng kết nối và tháo lắp. Chiều dài cáp linh hoạt, phù hợp với nhiều ứng dụng khác nhau.
• Tương thích rộng rãi: Tương thích với các thiết bị hỗ trợ chuẩn Profibus DP, bao gồm PLC S7-1200, màn hình HMI, biến tần, bộ truyền động, các trạm I/O từ xa,…

Bảng so sánh tính năng của cáp 6XV1801-2C với các loại cáp kết nối khác:

Với những tính năng vượt trội, 6XV1801-2C Cáp kết nối S7-1200 là sự lựa chọn lý tưởng cho các hệ thống tự động hóa, giúp nâng cao hiệu suất, độ tin cậy và tiết kiệm chi phí. Đây chính là giải pháp mà các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật đang tìm kiếm.

4. Hướng dẫn kết nối sản phẩm 6XV1801-2C Cáp kết nối S7-1200 với phần mềm – Nâng tầm hệ thống tự động hóa của bạn

Việc kết nối thành công cáp 6XV1801-2C với phần mềm là bước quan trọng để khai thác tối đa tiềm năng của hệ thống tự động hóa. Hướng dẫn chi tiết dưới đây sẽ giúp các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật thực hiện việc này một cách dễ dàng và hiệu quả.

Bước 1: Chuẩn bị

Phần cứng:

• PLC S7-1200
• 6XV1801-2C Cáp kết nối S7-1200
• Máy tính cài đặt phần mềm lập trình (TIA Portal)
• Thiết bị ngoại vi cần kết nối (ví dụ: màn hình HMI, biến tần,…)

Phần mềm:

• TIA Portal (phiên bản tương thích với PLC S7-1200)
• Driver Profibus DP (nếu cần)

Bước 2: Kết nối phần cứng

1. Tắt nguồn PLC S7-1200 và các thiết bị ngoại vi.
2. Kết nối một đầu cáp 6XV1801-2C vào cổng Profibus DP trên PLC S7-1200.
3. Kết nối đầu còn lại của cáp vào cổng Profibus DP trên thiết bị ngoại vi.
4. Đảm bảo các kết nối chắc chắn và đúng vị trí.

Bước 3: Cấu hình phần mềm

1. Mở phần mềm TIA Portal trên máy tính.
2. Tạo một dự án mới hoặc mở dự án hiện có.
3. Thêm PLC S7-1200 vào dự án (nếu chưa có).
4. Trong cửa sổ “Devices & networks”, chọn PLC S7-1200.
5. Trong tab “Properties”, chọn “Interface” và cấu hình giao tiếp Profibus DP: Address: Đặt địa chỉ Profibus cho PLC (ví dụ: 2). Transmission rate: Chọn tốc độ truyền dữ liệu phù hợp (tối đa 12 Mbps). Profile: Chọn “DP” hoặc “DPV1” tùy thuộc vào thiết bị ngoại vi.
6. Thêm thiết bị ngoại vi vào dự án và cấu hình địa chỉ Profibus tương ứng.
7. Lưu dự án.

Bước 4: Kiểm tra kết nối

1. Bật nguồn PLC S7-1200 và các thiết bị ngoại vi.
2. Tải chương trình xuống PLC.
3. Sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra kết nối với PLC và các thiết bị ngoại vi.
4. Kiểm tra trạng thái hoạt động của các thiết bị ngoại vi.

Bảng tham khảo địa chỉ Profibus thông dụng:

Lưu ý:

• Địa chỉ Profibus của các thiết bị trong cùng một mạng Profibus phải khác nhau.
• Tổng chiều dài cáp Profibus trong một mạng không được vượt quá giới hạn cho phép (phụ thuộc vào tốc độ truyền dữ liệu).
• Tham khảo tài liệu hướng dẫn của PLC S7-1200 và các thiết bị ngoại vi để biết thêm thông tin chi tiết.

Việc kết nối 6XV1801-2C Cáp kết nối S7-1200 với phần mềm không quá phức tạp nếu bạn tuân thủ các bước hướng dẫn trên. Hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật nếu bạn gặp bất kỳ khó khăn nào trong quá trình kết nối.

5. Cách lập trình sản phẩm 6XV1801-2C Cáp kết nối S7-1200 – Hiện thực hóa ý tưởng tự động hóa của bạn

Sau khi kết nối thành công cáp 6XV1801-2C, bước tiếp theo là lập trình để điều khiển các thiết bị ngoại vi thông qua PLC S7-1200. Hướng dẫn dưới đây sẽ cung cấp cho các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật những kiến thức cơ bản để bắt đầu lập trình với cáp kết nối này.

Bước 1: Hiểu về truyền thông Profibus DP

• Profibus DP là một chuẩn truyền thông nối tiếp, cho phép trao đổi dữ liệu giữa PLC (master) và các thiết bị ngoại vi (slave).
• Dữ liệu được truyền theo dạng telegram (khung truyền).
• Mỗi telegram bao gồm địa chỉ, dữ liệu và các thông tin điều khiển khác.

Bước 2: Sử dụng các khối hàm (Function Blocks) trong TIA Portal

TIA Portal cung cấp các khối hàm sẵn có để đơn giản hóa việc lập trình truyền thông Profibus DP.

Một số khối hàm quan trọng:

• DPWR_DAT: Gửi dữ liệu đến slave.
• DPRD_DAT: Nhận dữ liệu từ slave.
• GET_DIAG: Đọc thông tin chẩn đoán từ slave.

Bước 3: Lập trình ví dụ

Ví dụ: Điều khiển tốc độ động cơ kết nối với biến tần qua Profibus DP.

Xác định địa chỉ Profibus của biến tần (ví dụ: 4).

Trong chương trình PLC, tạo một khối hàm (FB) mới.

Thêm khối hàm DPWR_DAT vào FB.

Cấu hình các tham số cho khối hàm DPWR_DAT:

• REQ: Kích hoạt gửi dữ liệu (ví dụ: sử dụng một biến bool).
• ID: Địa chỉ Profibus của biến tần (4).
• LADDR: Địa chỉ vùng nhớ trong PLC chứa dữ liệu cần gửi (ví dụ: %MW100).
• LEN: Độ dài dữ liệu cần gửi (tính bằng byte).
• DONE: Báo hiệu hoàn thành gửi dữ liệu.
• ERROR: Báo lỗi.
• STATUS: Trạng thái.

Trong vùng nhớ %MW100, gán giá trị tốc độ mong muốn cho động cơ (ví dụ: 50% tương ứng với giá trị 8192 trong dải 0-16383).

Kết nối biến kích hoạt (REQ) với điều kiện mong muốn (ví dụ: nhấn nút start).

Thêm khối hàm DPRD_DAT để đọc trạng thái của biến tần (nếu cần).

Lưu và tải chương trình xuống PLC.

Bảng tham khảo cấu trúc dữ liệu điều khiển biến tần:

Lưu ý:

• Cấu trúc dữ liệu điều khiển có thể khác nhau tùy thuộc vào loại biến tần.
• Tham khảo tài liệu hướng dẫn của biến tần để biết thêm thông tin chi tiết.

Lập trình 6XV1801-2C Cáp kết nối S7-1200 tuy có nhiều thông tin kỹ thuật nhưng không quá khó khăn nếu bạn nắm vững các kiến thức cơ bản về Profibus DP và sử dụng các khối hàm sẵn có trong TIA Portal. Hãy bắt đầu với những ví dụ đơn giản và dần dần phát triển các ứng dụng phức tạp hơn.

6. Khắc phục một số lỗi thường gặp khi sử dụng 6XV1801-2C Cáp kết nối S7-1200

Trong quá trình vận hành hệ thống tự động hóa, việc gặp phải sự cố là điều khó tránh khỏi. Tuy nhiên, với kiến thức và kinh nghiệm, các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật hoàn toàn có thể nhanh chóng xác định và khắc phục các lỗi thường gặp liên quan đến cáp kết nối 6XV1801-2C. Dưới đây là một số lỗi phổ biến và cách khắc phục:

Lỗi 1: Không thể kết nối với PLC

Nguyên nhân:

• Kết nối cáp lỏng lẻo.
• Cấu hình địa chỉ Profibus sai.
• Cáp bị hỏng.
• Lỗi phần cứng PLC.

Cách khắc phục:

• Kiểm tra lại kết nối cáp, đảm bảo chắc chắn và đúng vị trí.
• Kiểm tra cấu hình địa chỉ Profibus trong phần mềm TIA Portal, đảm bảo đúng với địa chỉ thực tế của PLC.
• Thử thay thế bằng cáp 6XV1801-2C khác để loại trừ nguyên nhân do cáp.
• Kiểm tra trạng thái đèn LED trên PLC để xác định lỗi phần cứng (tham khảo tài liệu hướng dẫn của PLC).

Lỗi 2: Mất kết nối với thiết bị ngoại vi

Nguyên nhân:

• Kết nối cáp lỏng lẻo.
• Cấu hình địa chỉ Profibus sai.
• Thiết bị ngoại vi bị lỗi.
• Nhiễu điện từ.

Cách khắc phục:

• Kiểm tra lại kết nối cáp, đảm bảo chắc chắn và đúng vị trí.
• Kiểm tra cấu hình địa chỉ Profibus trong phần mềm TIA Portal, đảm bảo đúng với địa chỉ thực tế của thiết bị ngoại vi.
• Kiểm tra trạng thái hoạt động của thiết bị ngoại vi.
• Sử dụng cáp chống nhiễu và đi dây cáp cách xa các nguồn gây nhiễu.

Lỗi 3: Truyền dữ liệu không ổn định

Nguyên nhân:

• Cáp bị nhiễu.
• Chiều dài cáp vượt quá giới hạn cho phép.
• Tốc độ truyền dữ liệu quá cao.

Cách khắc phục:

• Sử dụng cáp chống nhiễu và đi dây cáp cách xa các nguồn gây nhiễu.
• Giảm chiều dài cáp hoặc sử dụng bộ lặp (repeater) nếu cần thiết.
• Giảm tốc độ truyền dữ liệu xuống mức thấp hơn.

Bảng tham khảo mã lỗi Profibus thường gặp:

Việc nắm vững các nguyên nhân và cách khắc phục lỗi thường gặp sẽ giúp bạn tiết kiệm thời gian và chi phí trong quá trình vận hành hệ thống tự động hóa. Hãy luôn cập nhật kiến thức và kỹ năng để trở thành một chuyên gia trong lĩnh vực của bạn.
