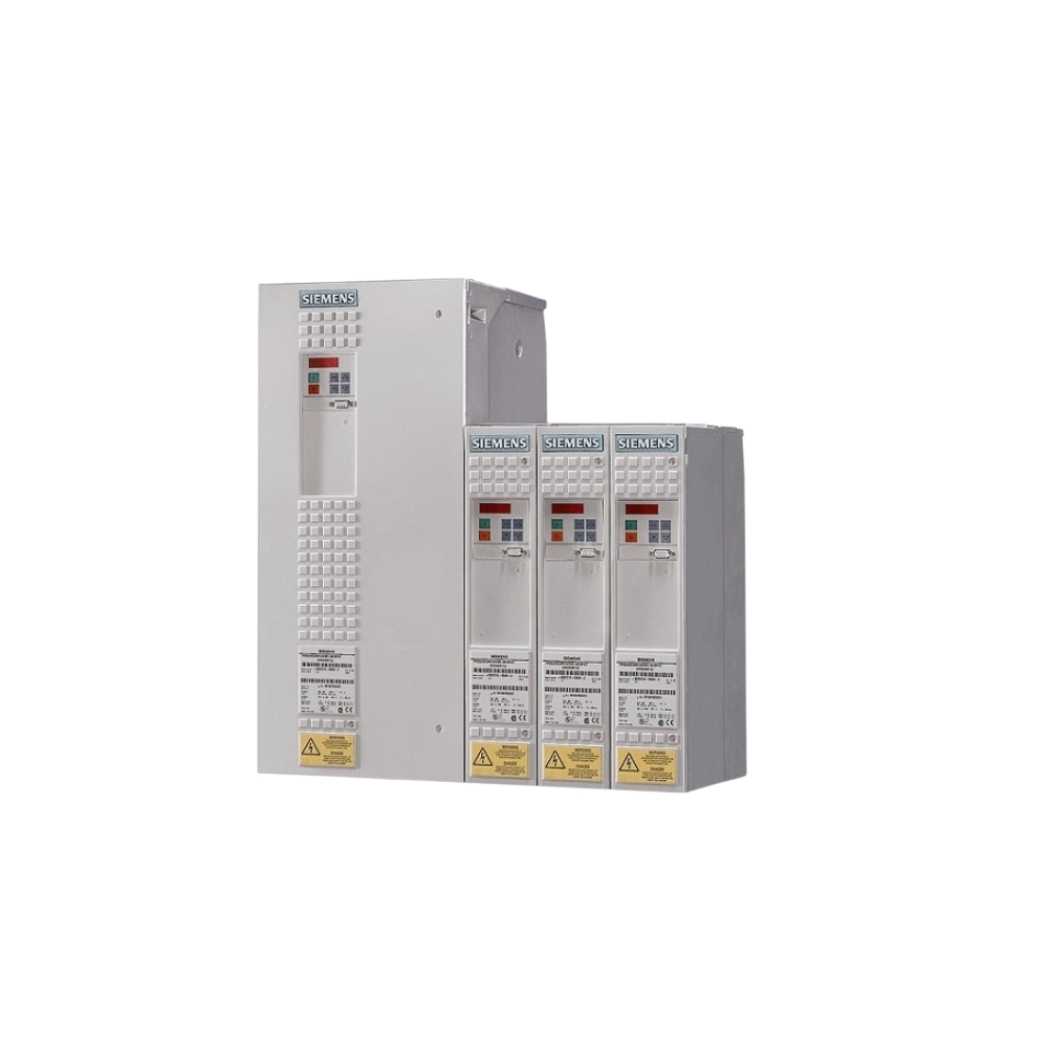

6SY7000-0AD38 Biến tần Simovert

6SY7000-0AD38 Simovert Masterdrives: Giải pháp truyền động hiệu suất cao, đánh thức tiềm năng và mở ra kỷ nguyên mới cho hệ thống điều khiển động cơ công nghiệp của bạn, được cung cấp và tư vấn chuyên sâu bởi thanhthienphu.vn.

Với bộ biến tần Siemens danh tiếng này, việc nâng cao năng suất, tối ưu hóa năng lượng và đảm bảo vận hành ổn định, an toàn cho dây chuyền sản xuất, máy móc hay bất kỳ ứng dụng công nghiệp nào khác trở nên dễ dàng và hiệu quả hơn bao giờ hết, mang đến sự an tâm tuyệt đối cho các kỹ sư và nhà quản lý kỹ thuật.

1. Khám phá Chi Tiết Thông Số Kỹ Thuật Vượt Trội Của 6SY7000-0AD38

2. Khám Phá Cấu Tạo Tinh Tế và Bền Bỉ Của 6SY7000-0AD38

• Khối Công Suất (Power Module): Đây thường là phần chính chứa các linh kiện điện tử công suất lớn như IGBT (Insulated Gate Bipolar Transistor), diode chỉnh lưu, tụ điện DC link. 6SY7000-0AD38 có thể là một module công suất hoặc một phần liên quan trực tiếp đến khối công suất. Các module này được thiết kế để chịu dòng điện và điện áp cao, tản nhiệt hiệu quả thông qua các khối nhôm tản nhiệt lớn và quạt làm mát cưỡng bức (nếu có). Chất lượng của khối công suất quyết định trực tiếp đến độ bền và khả năng chịu tải của biến tần.
• Khối Điều Khiển (Control Unit – CU): Là bộ não của biến tần, chứa vi xử lý, bộ nhớ và các mạch logic để thực thi các thuật toán điều khiển (V/f, Vector Control), xử lý tín hiệu từ cảm biến, giao tiếp với người dùng và hệ thống điều khiển cấp cao hơn (PLC). Các module điều khiển phổ biến trong dòng Masterdrives là CUVC (Control Unit Vector Control) hoặc CUMC (Control Unit Motion Control). Khối điều khiển này thường được gắn vào mặt trước của khối công suất hoặc lắp đặt riêng biệt.
• Mạch Lọc và Bảo Vệ: Bao gồm các bộ lọc EMC (Electromagnetic Compatibility) để giảm nhiễu điện từ phát ra và tăng khả năng miễn nhiễm nhiễu, cùng với các mạch bảo vệ chống quá dòng, quá áp, thấp áp, quá nhiệt, ngắn mạch, chạm đất… đảm bảo an toàn cho biến tần, động cơ và người vận hành.
• Giao Diện Người Dùng (Operator Panel – OP): Một số cấu hình có thể đi kèm với màn hình hiển thị và các nút bấm (ví dụ: OP1S) cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi cơ bản trực tiếp trên biến tần.
• Module Mở Rộng (Expansion Modules): Hệ thống Masterdrives cho phép gắn thêm các module mở rộng để tăng cường chức năng, ví dụ như module truyền thông (PROFIBUS, DeviceNet, CANopen), module encoder feedback (cho điều khiển vòng kín chính xác cao), module I/O mở rộng.
• Quạt Làm Mát (Fan Unit): Đối với các biến tần công suất lớn, quạt làm mát là bộ phận không thể thiếu, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện công suất. Việc kiểm tra và thay thế quạt định kỳ là rất quan trọng để đảm bảo tuổi thọ biến tần.

3. Khám Phá Các Tính Năng Chính Ưu Việt Của 6SY7000-0AD38

• Điều khiển Vector Hiệu Suất Cao (High-Performance Vector Control): Khi kết hợp với module điều khiển CUVC hoặc CUMC, hệ thống Masterdrives cung cấp khả năng điều khiển vector vòng kín (với encoder) hoặc vòng hở (sensorless vector control – SVC). Tính năng này cho phép điều khiển mô-men xoắn và tốc độ động cơ cực kỳ chính xác ngay cả ở tốc độ thấp, đáp ứng các ứng dụng đòi hỏi đáp ứng động cao như máy công cụ, hệ thống nâng hạ, máy cán thép.
• Điều khiển V/f Tuyến Tính và Phi Tuyến: Cung cấp chế độ điều khiển V/f (Voltage/Frequency) cơ bản và các biến thể nâng cao (V/f với đường đặc tính tùy chỉnh, V/f với kiểm soát dòng điện FCC – Flux Current Control) cho các ứng dụng đơn giản hơn như bơm, quạt, băng tải.
• Dải Tần Số Rộng và Độ Phân Giải Cao: Khả năng hoạt động ở dải tần số rộng (thường lên đến 600Hz hoặc hơn) với độ phân giải cao, cho phép điều khiển tốc độ động cơ một cách mượt mà và chính xác.
• Khả năng Quá Tải Mạnh Mẽ: Được thiết kế để chịu đựng mức quá tải cao trong thời gian ngắn (ví dụ: 150% trong 60 giây), đảm bảo khả năng khởi động các tải nặng hoặc xử lý các biến động tải đột ngột trong quá trình vận hành.
• Tích Hợp Các Chức Năng Bảo Vệ Toàn Diện: Bao gồm bảo vệ chống quá dòng, quá áp, thấp áp, quá nhiệt (cho biến tần và động cơ qua cảm biến PTC/KTY), ngắn mạch đầu ra, chạm đất, mất pha đầu vào/đầu ra… giúp bảo vệ an toàn tối đa cho thiết bị và hệ thống.
• Khả Năng Lập Trình Linh Hoạt: Thông qua phần mềm (DriveMonitor/STARTER) hoặc bảng điều khiển (OP1S), người dùng có thể truy cập và cấu hình hàng trăm thông số, tinh chỉnh hoạt động của biến tần cho phù hợp với từng ứng dụng cụ thể. Một số module điều khiển còn hỗ trợ các khối chức năng tự do (Free Function Blocks – FFB), cho phép thực hiện các tác vụ logic và điều khiển phức tạp ngay trong biến tần.
• Hỗ Trợ Đa Dạng Giao Thức Truyền Thông: Khả năng tích hợp vào các hệ thống tự động hóa lớn thông qua các module truyền thông tùy chọn như PROFIBUS DP, CANopen, DeviceNet, giúp đồng bộ hóa và điều khiển tập trung.
• Thiết Kế Module Dễ Dàng Bảo Trì: Như đã đề cập, cấu trúc module giúp việc thay thế, sửa chữa và nâng cấp trở nên đơn giản và tiết kiệm chi phí hơn.

4. Hướng Dẫn Chi Tiết Từng Bước Kết Nối 6SY7000-0AD38 Với Phần Mềm

Bước 1: Chuẩn bị Phần Cứng:

• Máy tính cá nhân (PC/Laptop) chạy hệ điều hành Windows tương thích với phiên bản phần mềm DriveMonitor/STARTER.
• Cáp kết nối phù hợp: Thông thường là cáp nối tiếp RS232 hoặc bộ chuyển đổi USB-to-Serial kết hợp với cáp Siemens chuyên dụng (ví dụ: sử dụng cổng X300 trên module điều khiển CUVC/CUMC). Một số cấu hình có thể hỗ trợ kết nối qua PROFIBUS hoặc các giao thức khác nếu có module tương ứng. Việc xác định đúng loại cáp và cổng kết nối trên biến tần là rất quan trọng. Tham khảo tài liệu kỹ thuật (manual) của module điều khiển cụ thể.
• Đảm bảo biến tần đang được cấp nguồn điều khiển (control power).

Bước 2: Cài đặt Phần Mềm:

• Tải và cài đặt phần mềm DriveMonitor hoặc STARTER từ nguồn đáng tin cậy (ví dụ: trang web hỗ trợ của Siemens). Đảm bảo cài đặt đầy đủ các driver cần thiết cho cáp kết nối.
• Khởi chạy phần mềm sau khi cài đặt hoàn tất.

Bước 3: Thiết lập Kết Nối Vật Lý:

• Kết nối một đầu cáp vào cổng giao tiếp phù hợp trên module điều khiển của Masterdrives (ví dụ: X300).
• Kết nối đầu còn lại của cáp vào cổng COM (RS232) hoặc cổng USB (nếu dùng bộ chuyển đổi) trên máy tính.

Bước 4: Cấu hình Giao diện Kết Nối trong Phần Mềm:

• Trong phần mềm DriveMonitor/STARTER, vào mục cấu hình giao diện PG/PC (Set PG/PC Interface).
• Chọn đúng cổng COM hoặc driver USB-to-Serial tương ứng với cáp bạn đang sử dụng.
• Thiết lập các thông số giao tiếp (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần (thường có giá trị mặc định hoặc có thể điều chỉnh qua thông số). Tham khảo tài liệu để biết giá trị mặc định hoặc cách kiểm tra/thay đổi trên biến tần.

Bước 5: Thiết Lập Dự Án Mới hoặc Mở Dự Án Hiện Có:

• Tạo một dự án mới (New Project) trong phần mềm.
• Thêm thiết bị (Insert Single Drive Unit) và chọn đúng dòng Simovert Masterdrives và phiên bản firmware (nếu biết). Hoặc bạn có thể sử dụng chức năng dò tìm thiết bị trực tuyến (Accessible Nodes/Devices).

Bước 6: Kết Nối Trực Tuyến (Go Online):

• Sau khi cấu hình đúng giao diện và thêm thiết bị vào dự án, chọn chức năng kết nối trực tuyến (Connect/Go Online).
• Nếu kết nối thành công, phần mềm sẽ đọc cấu hình từ biến tần và hiển thị trạng thái hoạt động. Bạn có thể bắt đầu thực hiện các thao tác như tải lên/tải xuống thông số, chẩn đoán lỗi, theo dõi tín hiệu.

5. Hướng Dẫn Từng Bước Lập Trình Cơ Bản Cho 6SY7000-0AD38

Bước 1: Truy cập Chế độ Cài đặt (Parameter Mode):

Trên BOP/AOP, thường có nút “P” hoặc một tổ hợp phím để chuyển từ chế độ hiển thị sang chế độ cài đặt tham số. Màn hình sẽ hiển thị số hiệu của tham số.

Bước 2: Reset về Mặc định Nhà sản xuất (Factory Reset – Tùy chọn nhưng khuyến nghị khi cài đặt lần đầu):

• Tìm đến tham số reset về mặc định (ví dụ: P060 = 2 hoặc 3, P970 = 1, tùy dòng Masterdrives VC hay MC).
• Thay đổi giá trị của tham số này theo yêu cầu trong manual để thực hiện reset.
• Cảnh báo: Thao tác này sẽ xóa toàn bộ cài đặt hiện có. Chỉ thực hiện khi chắc chắn.

Bước 3: Nhập Thông số Động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác.

Tìm đến nhóm tham số liên quan đến động cơ (thường bắt đầu bằng P1xx hoặc P3xx).

Nhập các giá trị từ nhãn (nameplate) của động cơ:

• P100 (hoặc tương đương): Chọn loại động cơ (ví dụ: Động cơ không đồng bộ).
• P304 (hoặc tương đương): Điện áp định mức của động cơ (V).
• P305 (hoặc tương đương): Dòng điện định mức của động cơ (A).
• P307 (hoặc tương đương): Công suất định mức của động cơ (kW hoặc HP).
• P308 (hoặc tương đương): Hệ số công suất định mức (cos φ).
• P310 (hoặc tương đương): Tần số định mức của động cơ (Hz).
• P311 (hoặc tương đương): Tốc độ định mức của động cơ (RPM).

Nhập chính xác các giá trị này là yêu cầu bắt buộc để chế độ Vector Control hoạt động hiệu quả.

Bước 4: Tối ưu hóa Động cơ (Motor Optimization / Identification Run – Nếu cần):

• Đối với chế độ Vector Control, việc thực hiện quá trình nhận dạng động cơ giúp biến tần “học” các đặc tính điện từ của động cơ, mang lại hiệu suất điều khiển tốt nhất.
• Tìm đến tham số kích hoạt nhận dạng động cơ (ví dụ: P115 = 1 hoặc các giá trị khác để chọn chế độ nhận dạng tĩnh/quay).
• Đảm bảo động cơ đã được kết nối đúng cách và an toàn, không gắn tải hoặc tải rất nhẹ.
• Kích hoạt lệnh chạy (RUN). Biến tần sẽ tự động thực hiện quá trình đo đạc trong vài phút. Động cơ có thể phát ra tiếng ồn hoặc quay nhẹ.
• Sau khi hoàn tất, biến tần thường tự động lưu kết quả và P115 trở về 0.

Bước 5: Cài đặt Chế độ Điều khiển và Tham số Vận hành Cơ bản:

• Chọn chế độ điều khiển mong muốn (ví dụ: P100 hoặc P095 = 2 cho V/f, = 3 hoặc 4 cho Vector không cảm biến, = 5 hoặc 6 cho Vector có cảm biến…).
• Cài đặt nguồn lệnh chạy/dừng (Start/Stop Source): Ví dụ P554 (lệnh từ Terminal DI1).
• Cài đặt nguồn đặt tốc độ (Speed Setpoint Source): Ví dụ P443 (từ biến trở Analog Input 1) hoặc P700 (từ truyền thông USS/Profibus).
• Cài đặt tần số/tốc độ tối đa (P320 hoặc P462).
• Cài đặt tần số/tốc độ tối thiểu (P319 hoặc P460).
• Cài đặt thời gian tăng tốc (Ramp-up Time) (P467 hoặc P605).
• Cài đặt thời gian giảm tốc (Ramp-down Time) (P468 hoặc P606).

Bước 6: Cài đặt Giới hạn và Bảo vệ (Limits & Protections):

• Kiểm tra và điều chỉnh giới hạn dòng điện (ví dụ: P282, P283) để phù hợp với động cơ và ứng dụng.
• Cấu hình các chức năng bảo vệ khác nếu cần (ví dụ: bảo vệ mất pha đầu vào/ra, bảo vệ quá nhiệt động cơ qua cảm biến PTC/KTY…).

Bước 7: Lưu Tham số (Save Parameters):

• Sau khi hoàn tất các cài đặt, thực hiện lệnh lưu tham số vào bộ nhớ non-volatile (EEPROM) để cài đặt không bị mất khi tắt nguồn.
• Tìm đến tham số lưu (ví dụ: P971 = 1 hoặc nhấn giữ nút P trên BOP trong vài giây).

6. Hướng Dẫn Khắc Phục Nhanh Một Số Lỗi Thường Gặp Trên 6SY7000-0AD38

F001: Overcurrent (Quá dòng)

Nguyên nhân: Ngắn mạch đầu ra (pha-pha hoặc pha-đất), động cơ bị kẹt cơ khí, thời gian tăng tốc quá ngắn (P462), tải quá nặng, thông số động cơ (P1xx) cài đặt sai, lỗi module công suất IGBT.

Hướng khắc phục:

1. Kiểm tra cáp động cơ và động cơ xem có bị ngắn mạch hoặc chạm đất không.
2. Kiểm tra xem động cơ có bị kẹt cơ khí không.
3. Tăng thời gian tăng tốc (P462).
4. Kiểm tra lại tải và công suất biến tần/động cơ.
5. Kiểm tra và cài đặt lại chính xác thông số động cơ (P101-P105) và thực hiện lại nhận dạng động cơ (P115).
6. Nếu lỗi vẫn tiếp diễn, có thể module công suất IGBT bị hỏng. Cần kiểm tra chuyên sâu hoặc thay thế.

F002: Overvoltage (Quá áp DC Link)

Nguyên nhân: Điện áp nguồn đầu vào quá cao, thời gian giảm tốc quá ngắn (P464) đối với tải có quán tính lớn (gây trạng thái hãm tái sinh năng lượng về DC link), điện trở hãm (braking resistor) bị lỗi hoặc không có/không đủ công suất.

Hướng khắc phục:

1. Kiểm tra điện áp nguồn cung cấp.
2. Tăng thời gian giảm tốc (P464).
3. Kích hoạt chức năng Vdc controller (nếu có).
4. Kiểm tra điện trở hãm và bộ hãm (braking unit), đảm bảo hoạt động tốt và đủ công suất. Lắp thêm điện trở hãm nếu cần thiết.

F006: Undervoltage (Thấp áp DC Link)

Nguyên nhân: Điện áp nguồn đầu vào quá thấp, mất pha đầu vào, lỗi trong mạch nguồn của biến tần (bộ chỉnh lưu, pre-charging circuit).

Hướng khắc phục:

1. Kiểm tra điện áp và các pha nguồn cung cấp. Đảm bảo ổn định và đủ điện áp.
2. Kiểm tra cầu chì, aptomat đầu vào.
3. Kiểm tra mạch sạc tụ (pre-charging) và bộ chỉnh lưu bên trong biến tần. Có thể cần sửa chữa chuyên sâu.

F011: Over Temperature Motor (Quá nhiệt động cơ – tính toán I2t)

Nguyên nhân: Động cơ hoạt động quá tải trong thời gian dài, thông số dòng định mức động cơ (P102) cài đặt thấp hơn thực tế, chế độ làm mát động cơ không đảm bảo.

Hướng khắc phục:

1. Kiểm tra tải của động cơ, đảm bảo không bị quá tải.
2. Kiểm tra và cài đặt lại chính xác dòng định mức động cơ (P102).
3. Kiểm tra hệ thống làm mát của động cơ (quạt, môi trường xung quanh).
4. Xem xét điều chỉnh ngưỡng cảnh báo/lỗi I2t (nếu được phép và hiểu rõ).

F023: Output Fault (Lỗi ngõ ra)

Nguyên nhân: Lỗi chạm đất ở ngõ ra biến tần hoặc trong động cơ.

Hướng khắc phục:

1. Kiểm tra cách điện của cáp động cơ và cuộn dây động cơ so với đất.
2. Cách ly động cơ và kiểm tra biến tần chạy không tải.

A015 / A017: Motor Temperature Alarm / Fault (Cảnh báo/Lỗi nhiệt độ động cơ từ cảm biến)

• Nguyên nhân: Động cơ quá nóng (được phát hiện bởi cảm biến nhiệt PTC/KTY kết nối vào biến tần).
• Hướng khắc phục: Tương tự F011, kiểm tra tải, làm mát động cơ. Kiểm tra kết nối và hoạt động của cảm biến nhiệt.

F100 / F101: Initialization Error (Lỗi khởi tạo)

• Nguyên nhân: Lỗi phần cứng hoặc firmware trên module điều khiển (CUVC/CUMC).
• Hướng khắc phục: Thử khởi động lại biến tần. Nếu lỗi lặp lại, có khả năng module điều khiển bị lỗi, cần sửa chữa hoặc thay thế.

7. Hãy Liên Hệ Ngay Để Nhận Tư Vấn Chuyên Sâu Về 6SY7000-0AD38

Chúng tôi hiểu rằng, quyết định đầu tư vào thiết bị điện công nghiệp, đặc biệt là các bộ biến tần như 6SY7000-0AD38 Simovert Masterdrives hay các dòng sản phẩm thay thế, nâng cấp hiện đại hơn, là một quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu quả sản xuất và lợi nhuận của doanh nghiệp. Bạn cần nhiều hơn là một nhà cung cấp đơn thuần; bạn cần một đối tác có thể:

• Tư vấn chuyên sâu: Phân tích nhu cầu thực tế của ứng dụng, từ đó đề xuất giải pháp phù hợp nhất, dù là duy trì hệ thống Masterdrives hiện có, tìm kiếm linh kiện thay thế hay nâng cấp lên các dòng biến tần mới như SINAMICS với nhiều tính năng ưu việt hơn.
• Cung cấp sản phẩm chính hãng: Đảm bảo nguồn gốc xuất xứ rõ ràng, chất lượng đáng tin cậy, giúp bạn an tâm về độ bền và hiệu suất hoạt động.
• Hỗ trợ kỹ thuật tận tâm: Từ hướng dẫn cài đặt, lập trình, tích hợp hệ thống đến xử lý sự cố, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn nhanh chóng và hiệu quả.
• Dịch vụ hậu mãi chu đáo: Cam kết đồng hành cùng bạn trong suốt vòng đời sản phẩm, cung cấp dịch vụ bảo trì, sửa chữa chuyên nghiệp.
• Giải pháp tối ưu chi phí: Mang đến những lựa chọn hợp lý về giá cả, cân bằng giữa chi phí đầu tư ban đầu và lợi ích lâu dài về tiết kiệm năng lượng, giảm chi phí bảo trì.

Nhấc máy và gọi cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia tư vấn miễn phí và chi tiết nhất. Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn

Hãy để thanhthienphu.vn giúp bạn khai phá tiềm năng vô hạn của công nghệ điều khiển truyền động và tự động hóa, cùng bạn kiến tạo một tương lai sản xuất hiệu quả, an toàn và bền vững.
