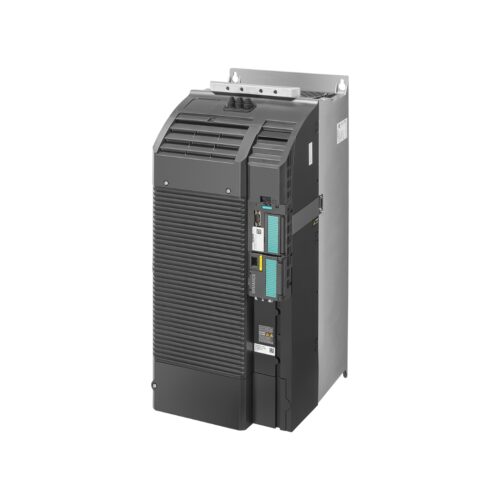

6SL3210-1KE31-7AF1 Biến tần G120C 3AC 90KW

6SL3210-1KE31-7AF1 SINAMIC G120C 3AC 90KW, biến tần mạnh mẽ cho hệ thống truyền động hiệu suất cao, giải pháp tối ưu cho các ứng dụng công nghiệp đòi hỏi sự chính xác và tin cậy.

Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chất lượng này, giúp nâng tầm năng lực sản xuất và tối ưu hóa chi phí vận hành.

1. Thông tin chi tiết về sản phẩm 6SL3210-1KE31-7AF1

2. Cấu tạo sản phẩm 6SL3210-1KE31-7AF1

• Module nguồn (Power Module): Chịu trách nhiệm chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC) cung cấp cho mạch nghịch lưu. Module nguồn của SINAMIC G120C được thiết kế với công nghệ tiên tiến, giúp giảm thiểu tổn hao năng lượng và nâng cao hiệu suất.
• Module điều khiển (Control Unit): Là “bộ não” của biến tần, thực hiện các chức năng điều khiển, giám sát và bảo vệ. Module điều khiển sử dụng bộ vi xử lý mạnh mẽ, cho phép xử lý các thuật toán điều khiển phức tạp một cách nhanh chóng và chính xác.
• Module công suất (Inverter Module): Chuyển đổi điện áp DC từ module nguồn thành điện áp AC có tần số và biên độ thay đổi được để cung cấp cho động cơ. Module công suất sử dụng các linh kiện bán dẫn công suất (IGBT) thế hệ mới, giúp giảm thiểu tổn thất chuyển mạch và nâng cao hiệu suất.
• Bảng điều khiển (Operator Panel): Giao diện người dùng, cho phép người vận hành cài đặt thông số, giám sát trạng thái hoạt động và điều khiển biến tần. Bảng điều khiển có thể là loại cơ bản (BOP-2) hoặc loại nâng cao (IOP-2) với màn hình hiển thị LCD và nhiều chức năng hơn.
• Các cổng kết nối: Bao gồm các cổng kết nối nguồn, cổng kết nối động cơ, cổng kết nối tín hiệu điều khiển (digital I/O, analog I/O), cổng kết nối truyền thông (PROFINET, PROFIBUS DP…).

3. Các tính năng chính của 6SL3210-1KE31-7AF1

• Điều khiển Vector không cảm biến (SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ (encoder). Tính năng này giúp giảm chi phí lắp đặt và bảo trì, đồng thời tăng độ tin cậy của hệ thống.
• Điều khiển Vector có cảm biến (FOC): Cung cấp khả năng điều khiển chính xác hơn nữa, đặc biệt là ở tốc độ thấp và khi có tải thay đổi đột ngột.
• Tích hợp chức năng an toàn: SINAMIC G120C tích hợp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely-Limited Speed), giúp bảo vệ người vận hành và thiết bị khỏi các nguy cơ tiềm ẩn.
• Chức năng tiết kiệm năng lượng: Biến tần SINAMIC G120C có các chế độ tiết kiệm năng lượng như chế độ ECO, chế độ ngủ (sleep mode), giúp giảm thiểu lượng điện năng tiêu thụ khi động cơ không hoạt động hoặc hoạt động ở tải thấp.
• Khả năng kết nối mạng: Hỗ trợ nhiều giao thức truyền thông công nghiệp như PROFINET, PROFIBUS DP, EtherNet/IP, giúp dễ dàng tích hợp vào hệ thống điều khiển và giám sát trung tâm.

4. Hướng dẫn kết nối Biến tần 6SL3210-1KE31-7AF1 với phần mềm STARTER

Bước 1: Chuẩn bị:

• Máy tính có cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
• Cáp kết nối (USB hoặc Ethernet, tùy thuộc vào loại module truyền thông của biến tần).
• Biến tần SINAMIC G120C đã được lắp đặt và cấp nguồn.

Bước 2: Kết nối phần cứng:

Kết nối cáp từ máy tính đến cổng kết nối trên biến tần (thường là cổng USB hoặc cổng Ethernet trên module truyền thông).

Bước 3: Khởi động phần mềm STARTER:

Mở phần mềm STARTER trên máy tính.

Bước 4: Tạo dự án mới (New Project):

• Trong STARTER, chọn “Create new project”.
• Chọn loại biến tần là SINAMIC G120C.
• Chọn giao thức truyền thông (ví dụ: PROFIBUS, PROFINET).
• Đặt tên cho dự án.

Bước 5: Kết nối với biến tần (Go Online):

• Trong STARTER, chọn “Go online”.
• Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.

Bước 6: Cấu hình biến tần:

Sau khi kết nối thành công, bạn có thể sử dụng STARTER để cấu hình các thông số của biến tần, bao gồm:

• Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức…).
• Chế độ điều khiển (V/f, SVC, FOC).
• Các thông số bảo vệ (quá tải, quá dòng, quá áp…).
• Các thông số truyền thông.

Bước 7: Lưu cấu hình và tải xuống biến tần:

• Sau khi cấu hình xong, lưu cấu hình vào dự án.
• Chọn “Download to device” để tải cấu hình xuống biến tần.

Bước 8: Kiểm tra và vận hành:

Sau khi tải cấu hình xuống, bạn có thể sử dụng STARTER để kiểm tra và vận hành biến tần.

5. Cách lập trình 6SL3210-1KE31-7AF1

Sử dụng bảng điều khiển (BOP-2 hoặc IOP-2):

• Bảng điều khiển cho phép bạn truy cập vào các menu và tham số của biến tần.
• Bạn có thể sử dụng các nút bấm trên bảng điều khiển để thay đổi các tham số, cài đặt chế độ điều khiển, và giám sát trạng thái hoạt động.

Sử dụng phần mềm STARTER:

• STARTER cung cấp giao diện đồ họa trực quan, giúp bạn dễ dàng lập trình và cấu hình biến tần.
• Bạn có thể sử dụng các khối chức năng (function blocks) có sẵn trong STARTER để tạo ra các chương trình điều khiển phức tạp.

Sử dụng các ngôn ngữ lập trình khác (tùy chọn):

Nếu bạn có kinh nghiệm lập trình, bạn có thể sử dụng các ngôn ngữ lập trình như SCL (Structured Control Language) để lập trình biến tần.

6. Khắc phục một số lỗi thường gặp ở 6SL3210-1KE31-7AF1

Lỗi quá dòng (Overcurrent):

• Nguyên nhân: Dòng điện động cơ vượt quá giá trị định mức.
• Cách khắc phục: Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cài đặt bảo vệ quá dòng.

Lỗi quá áp (Overvoltage):

• Nguyên nhân: Điện áp DC bus vượt quá giá trị cho phép.
• Cách khắc phục: Kiểm tra điện áp nguồn, kiểm tra cài đặt hãm tái sinh (nếu có).

Lỗi mất pha (Phase loss):

• Nguyên nhân: Mất một hoặc nhiều pha nguồn.
• Cách khắc phục: Kiểm tra nguồn cấp, kiểm tra cầu chì, kiểm tra kết nối.

Lỗi giao tiếp:

• Kiểm tra lại kết nối cáp truyền thông, đảm bảo kết nối chắc chắn
• Khởi động lại thiết bị và máy tính
• Liên hệ bộ phận kỹ thuật của thanhthienphu.vn để được hỗ trợ.

7. Liên hệ thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp biến tần mạnh mẽ, tin cậy và hiệu quả cho hệ thống truyền động của mình, 6SL3210-1KE31-7AF1 SINAMIC G120C 3AC 90KW chính là sự lựa chọn hoàn hảo.

Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết về sản phẩm và nhận báo giá tốt nhất. Chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng, chất lượng đảm bảo.
• Giá cả cạnh tranh, dịch vụ hậu mãi chu đáo.
• Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ kỹ thuật 24/7.
• Chính sách bảo hành uy tín

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực điện công nghiệp và tự động hóa!
