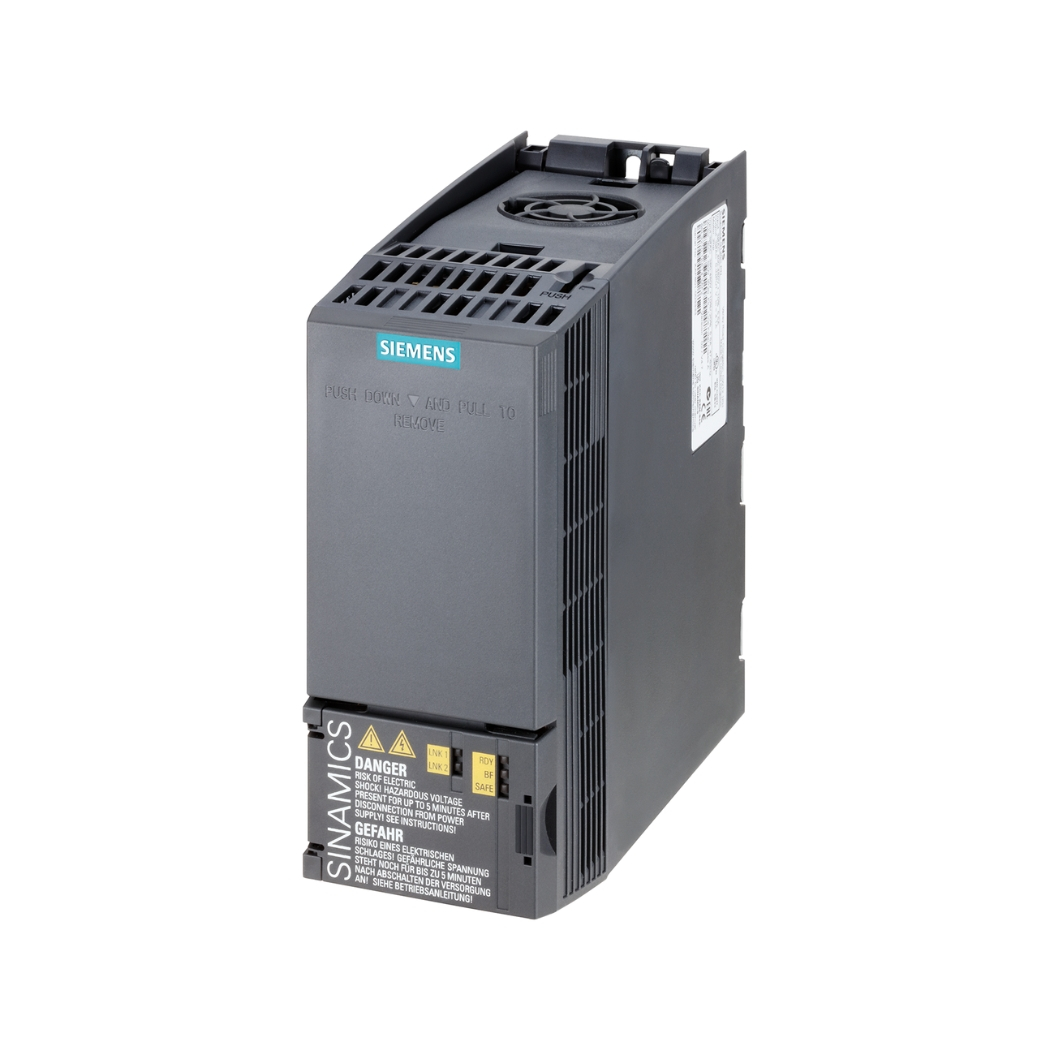

6SL3210-1KE12-3AF2 – Biến tần G120C 3AC 380-480V 0.75kW Siemens

Download tài liệu biến tần G120C

➢ Sinamics G120C Catalogue

6SL3210-1KE12-3AF2 SINAMICS G120C 0.75kW là bộ biến tần nhỏ gọn nhưng mạnh mẽ từ Siemens, chính là giải pháp hoàn hảo để nâng tầm hiệu suất cho hệ thống máy móc của bạn.

Thiết bị này không chỉ tối ưu hóa quy trình vận hành mà còn mang lại khả năng tiết kiệm năng lượng vượt trội, giúp doanh nghiệp của bạn gia tăng lợi thế cạnh tranh.

1. Cấu tạo 6SL3210-1KE12-3AF2 SINAMICS G120C 0.75kW

SINAMICS G120C 0.75kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:

• Khối công suất (Power Module): Chuyển đổi điện áp AC đầu vào thành điện áp DC, sau đó biến đổi thành điện áp AC đầu ra với tần số và điện áp có thể điều chỉnh được.
• Khối điều khiển (Control Unit): “Bộ não” của biến tần, thực hiện các chức năng điều khiển, giám sát và bảo vệ. Khối này tích hợp bộ vi xử lý mạnh mẽ, cho phép xử lý các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác và ổn định.
• Giao diện người dùng (Operator Panel): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và điều khiển biến tần.
• Các cổng kết nối: Bao gồm các cổng kết nối nguồn, cổng kết nối động cơ, cổng giao tiếp truyền thông (USS, Modbus RTU, PROFIBUS DP, PROFINET) và các cổng vào/ra số và tương tự.
• Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao. Quạt được thiết kế để tối ưu hóa luồng không khí, giúp tản nhiệt hiệu quả.

2. Các tính năng chính của 6SL3210-1KE12-3AF2 SINAMICS G120C 0.75kW

• Điều khiển V/f: Chế độ điều khiển đơn giản và phổ biến nhất, phù hợp với các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt.
• Vector không cảm biến (Sensorless Vector Control): Chế độ điều khiển cao cấp hơn, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ. Chế độ này phù hợp với các ứng dụng yêu cầu độ chính xác cao hơn như băng tải, máy công cụ.
• Vector có cảm biến (Sensor Vector Control): Chế độ điều khiển chính xác nhất, sử dụng cảm biến tốc độ để phản hồi thông tin về tốc độ thực tế của động cơ.
• Tích hợp chức năng an toàn: SINAMICS G120C tích hợp các chức năng an toàn như STO (Safe Torque Off), giúp bảo vệ người vận hành và thiết bị trong trường hợp xảy ra sự cố.
• Chức năng tiết kiệm năng lượng: Biến tần tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, giúp giảm thiểu chi phí điện năng.
• Chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo biến tần và động cơ hoạt động an toàn và bền bỉ.
• Hỗ trợ nhiều chuẩn truyền thông: USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn), giúp dễ dàng tích hợp biến tần vào hệ thống điều khiển tự động.

3. Hướng dẫn kết nối 6SL3210-1KE12-3AF2 SINAMICS G120C 0.75kW với phần mềm

Để kết nối biến tần với phần mềm STARTER hoặc Startdrive, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER hoặc Startdrive.
• Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào giao diện của biến tần và máy tính).
• Biến tần SINAMICS G120C 0.75kW.

Kết nối phần cứng:

• Kết nối cáp USB hoặc Ethernet giữa biến tần và máy tính.
• Cấp nguồn cho biến tần.

Kết nối phần mềm:

• Mở phần mềm STARTER hoặc Startdrive.
• Tạo một dự án mới hoặc mở một dự án hiện có.
• Chọn loại biến tần là SINAMICS G120C.
• Chọn giao thức kết nối (USS, Modbus RTU, PROFIBUS DP, PROFINET) tương ứng với cấu hình của biến tần.
• Thiết lập địa chỉ IP hoặc địa chỉ truyền thông của biến tần.
• Thực hiện kết nối.

Kiểm tra kết nối:

• Sau khi kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần, bao gồm trạng thái hoạt động, các thông số cài đặt và các giá trị đo lường.
• Bạn có thể sử dụng phần mềm để thay đổi các thông số cài đặt, điều khiển biến tần và theo dõi hoạt động của hệ thống.

4. Cách lập trình 6SL3210-1KE12-3AF2 SINAMICS G120C 0.75kW

Việc lập trình biến tần SINAMICS G120C có thể được thực hiện thông qua:

• Bàn phím và màn hình tích hợp (BOP-2): Cho phép cài đặt các thông số cơ bản trực tiếp trên biến tần.
• Phần mềm STARTER hoặc Startdrive: Cung cấp giao diện trực quan, dễ sử dụng, cho phép cài đặt và cấu hình chi tiết các thông số của biến tần.

Dưới đây là các bước cơ bản để lập trình biến tần:

• Chọn chế độ điều khiển: V/f, vector không cảm biến, vector có cảm biến.
• Cài đặt thông số động cơ: Điện áp định mức, dòng điện định mức, tần số định mức, tốc độ định mức, hệ số công suất.
• Cài đặt thông số ứng dụng: Thời gian tăng tốc, thời gian giảm tốc, giới hạn dòng điện, giới hạn mô-men xoắn, tần số tối thiểu, tần số tối đa.
• Cài đặt thông số bảo vệ: Quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch.
• Cài đặt thông số truyền thông: Địa chỉ, tốc độ truyền, giao thức truyền thông.
• Lưu cấu hình và kiểm tra hoạt động.

5. Khắc phục một số lỗi thường gặp trên 6SL3210-1KE12-3AF2 SINAMICS G120C 0.75kW

6. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đã sẵn sàng để trải nghiệm những lợi ích tuyệt vời mà SINAMICS G120C 0.75kW mang lại?

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất qua:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Tại thanhthienphu.vn, chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng, chất lượng cao, đầy đủ giấy tờ CO, CQ.
• Giá cả cạnh tranh, chính sách bảo hành uy tín.
• Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
• Dịch vụ giao hàng nhanh chóng, tận nơi trên toàn quốc.
• Hỗ trợ lắp đặt, cài đặt và hướng dẫn sử dụng tận tình.

Đừng bỏ lỡ cơ hội sở hữu “chìa khóa” mở ra cánh cửa thành công cho doanh nghiệp của bạn!

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
