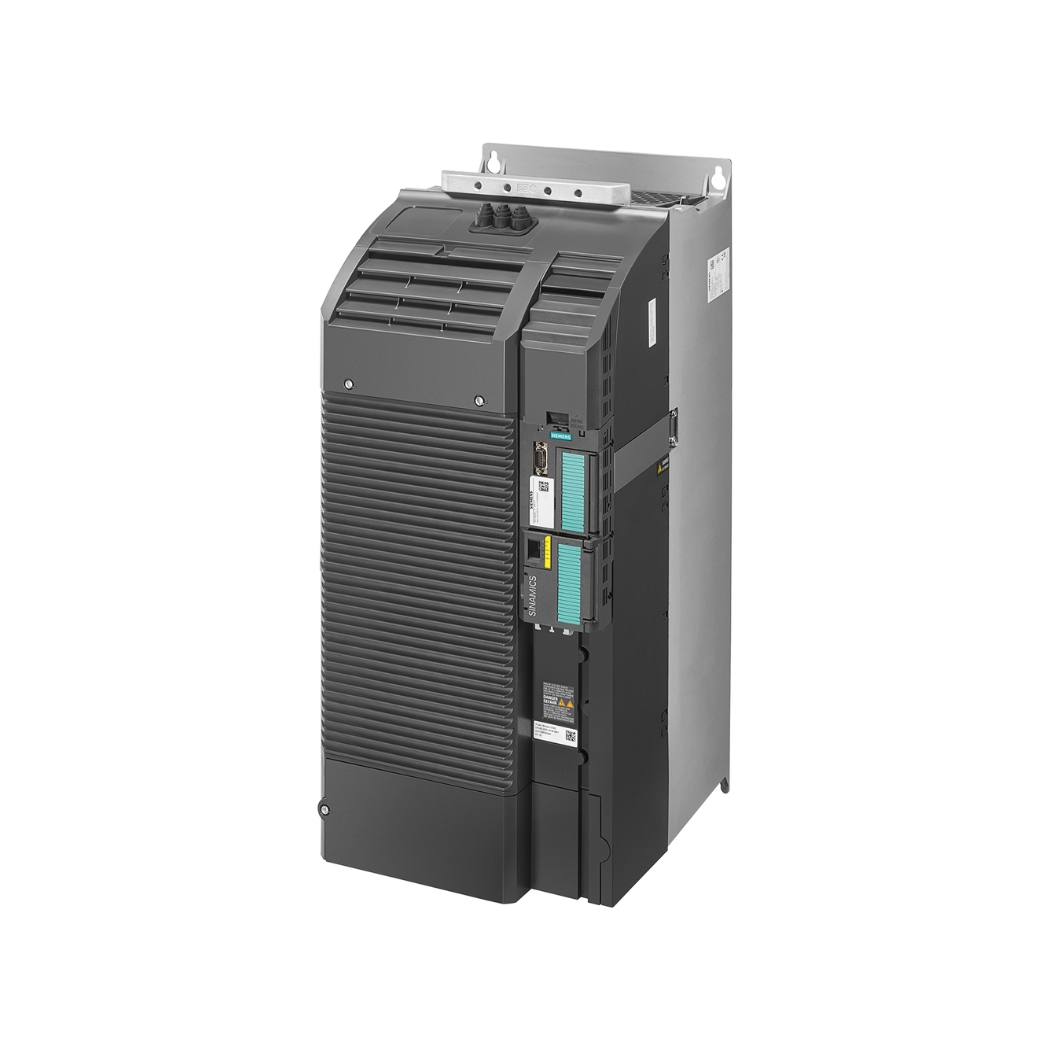

6SL3210-1KE31-1UF1 – Biến tần G120C 3 Pha 380V 55kW Siemens

Download tài liệu biến tần G120C

➢ Sinamics G120C Catalogue

6SL3210-1KE31-1UF1 SINAMICS G120C 55kW là giải pháp biến tần mạnh mẽ, tối ưu hiệu suất cho hệ thống truyền động của bạn, nay đã có mặt tại thanhthienphu.vn.

Nâng tầm quy trình sản xuất, tiết kiệm năng lượng và giảm thiểu chi phí vận hành với dòng biến tần ưu việt này ngay hôm nay.

1. Cấu Tạo Của Biến Tần 6SL3210-1KE31-1UF1 SINAMICS G120C 55kW

• Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) chất lượng cao, đảm bảo khả năng chuyển mạch nhanh và hiệu suất cao.
• Khối điều khiển: Sử dụng bộ vi xử lý tiên tiến, thực hiện các thuật toán điều khiển phức tạp như V/f, vector không cảm biến (SLVC), và vector có encoder (VC), mang lại khả năng điều khiển chính xác và linh hoạt.
• Khối nguồn: Cung cấp nguồn điện ổn định cho các mạch điều khiển và công suất.
• Mạch bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, đảm bảo an toàn cho thiết bị và hệ thống.
• Quạt làm mát: Đảm bảo tản nhiệt hiệu quả, giúp biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
• Giao diện người dùng: Bao gồm màn hình hiển thị (tùy chọn) và các nút bấm, cho phép người dùng dễ dàng cài đặt, giám sát và điều khiển biến tần.
• Cổng truyền thông: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, USS, CANopen (tùy chọn), cho phép kết nối biến tần với hệ thống điều khiển trung tâm.

2. Các Tính Năng Chính Của Biến Tần 6SL3210-1KE31-1UF1 SINAMICS G120C 55kW

• Điều khiển động cơ chính xác: Hỗ trợ nhiều chế độ điều khiển, bao gồm V/f, vector không cảm biến (SLVC), và vector có encoder (VC), cho phép điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác và linh hoạt.
• Tiết kiệm năng lượng: Tích hợp các chức năng tiết kiệm năng lượng như chế độ ECO, tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng. Theo nghiên cứu của Viện Năng lượng Việt Nam, việc sử dụng biến tần có thể tiết kiệm đến 30-50% điện năng tiêu thụ so với các phương pháp điều khiển truyền thống.
• Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, đảm bảo an toàn cho thiết bị và hệ thống.
• Tích hợp an toàn: Tích hợp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), đáp ứng các tiêu chuẩn an toàn quốc tế.
• Dễ dàng lắp đặt và vận hành: Thiết kế nhỏ gọn, giao diện người dùng thân thiện, hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt.
• Kết nối linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép dễ dàng tích hợp vào hệ thống tự động hóa.
• Tích hợp sẵn bộ lọc EMC: Giảm thiểu nhiễu điện từ, đáp ứng tiêu chuẩn tương thích điện từ.

3. Hướng Dẫn Kết Nối 6SL3210-1KE31-1UF1 SINAMICS G120C 55kW Với Phần Mềm

Các bước kết nối (sử dụng STARTER làm ví dụ):

Cài đặt phần mềm STARTER:

Tải phần mềm STARTER từ trang web của Siemens và cài đặt trên máy tính.

Kết nối phần cứng:

• Sử dụng cáp USB hoặc cáp Ethernet để kết nối máy tính với biến tần.
• Đảm bảo biến tần đã được cấp nguồn.

Khởi động phần mềm STARTER:

Mở phần mềm STARTER và chọn “Create new project” (Tạo dự án mới).

Chọn loại biến tần:

Chọn “SINAMICS G120C” và nhập mã sản phẩm “6SL3210-1KE31-1UF1”.

Thiết lập kết nối:

Chọn loại kết nối (USB hoặc Ethernet) và cấu hình địa chỉ IP (nếu sử dụng Ethernet).

Online với biến tần:

Nhấn nút “Online” để kết nối với biến tần.

Cấu hình thông số: Sử dụng giao diện đồ họa của STARTER để cấu hình các thông số của biến tần, bao gồm:

• Thông số động cơ: Điện áp, dòng điện, công suất, tốc độ định mức.
• Chế độ điều khiển: V/f, SLVC, VC.
• Các thông số ứng dụng: Giới hạn tốc độ, thời gian tăng/giảm tốc, các thông số bảo vệ.
• Cài đặt truyền thông.

Lưu cấu hình:

Lưu các thông số đã cấu hình vào biến tần.

Chạy thử và kiểm tra:

Sau khi cấu hình xong, bạn có thể chạy thử và kiểm tra hoạt động của biến tần.

4. Cách Lập Trình 6SL3210-1KE31-1UF1 SINAMICS G120C 55kW

• Cấu hình thông số: Sử dụng các tham số có sẵn để điều chỉnh các chức năng cơ bản của biến tần. Đây là phương pháp đơn giản và phù hợp cho các ứng dụng không yêu cầu điều khiển phức tạp.
• Lập trình khối chức năng (FBLOCK): Sử dụng các khối chức năng được xây dựng sẵn để tạo ra các chương trình điều khiển phức tạp hơn. Các khối chức năng này bao gồm các chức năng như điều khiển PID, logic, xử lý tín hiệu analog/digital.
• Lập trình CFC (Continuous Function Chart): Sử dụng ngôn ngữ lập trình đồ họa CFC để tạo ra các chương trình điều khiển trực quan và dễ hiểu. CFC cho phép kết nối các khối chức năng với nhau một cách linh hoạt, tạo ra các ứng dụng điều khiển tùy biến.
• Lập trình bằng SCL nếu có tùy chọn.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE31-1UF1 SINAMICS G120C 55kW

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và hỗ trợ tốt nhất.

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến cho bạn:

• Dịch vụ hậu mãi tận tâm: Chúng tôi cam kết hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm, từ lắp đặt, cấu hình, vận hành đến bảo trì, sửa chữa.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn sản phẩm với giá cả tốt nhất trên thị trường.
• Giải pháp tối ưu, tiết kiệm chi phí: Thanh Thiên Phú không chỉ bán sản phẩm, mà còn cung cấp giải pháp toàn diện giúp khách hàng đạt được mục tiêu tối ưu hóa chi phí vận hành.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công.

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
