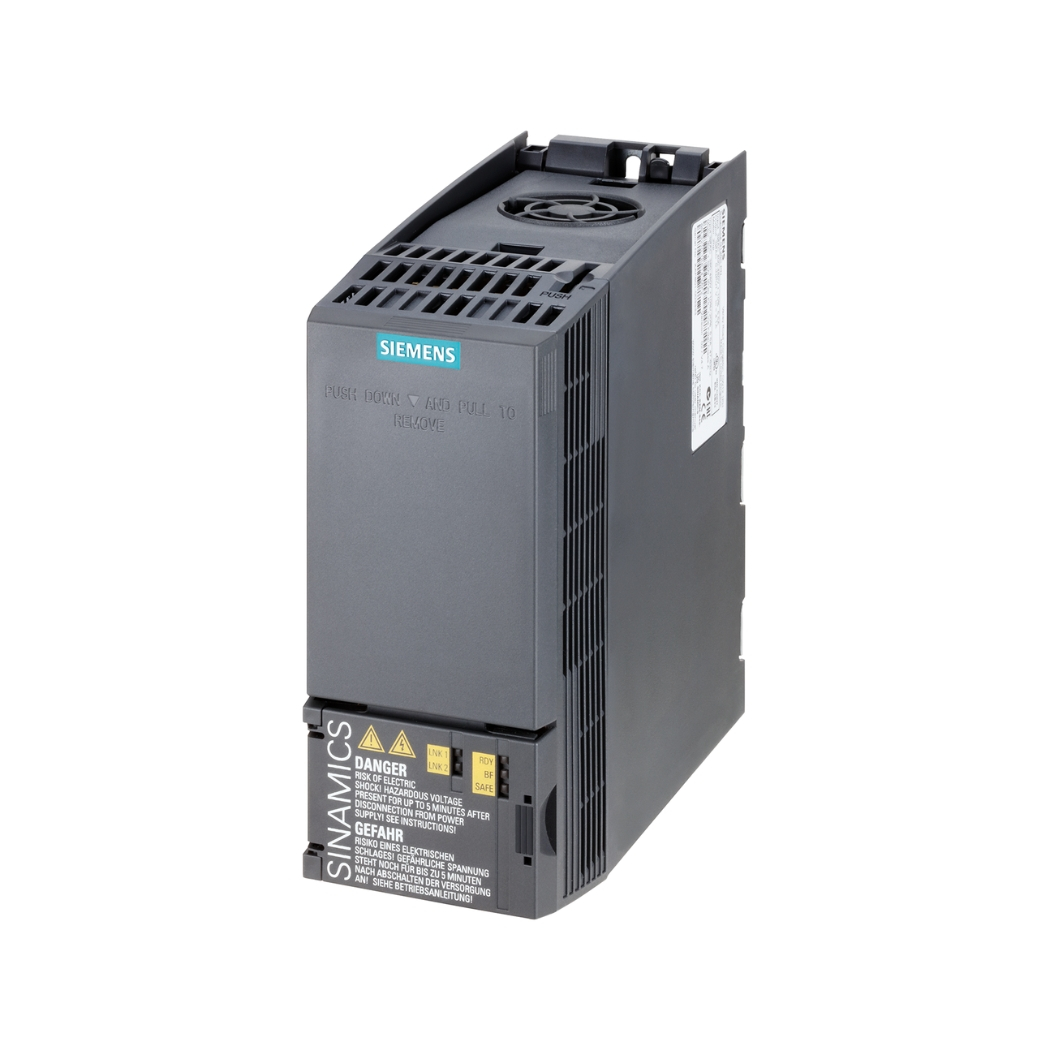

6SL3210-1KE17-5UF1 Biến tần G120C 3AC 3KW

6SL3210-1KE17-5UF1 SINAMIC G120C 3AC 3KW, biến tần đa năng từ Siemens, mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và tiết kiệm năng lượng cho các ứng dụng công nghiệp đa dạng.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trong việc tối ưu hóa hệ thống, nâng cao hiệu suất và giảm thiểu chi phí vận hành, từ đó gia tăng lợi thế cạnh tranh cho doanh nghiệp của bạn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3210-1KE17-5UF1

2. Cấu Tạo Sản Phẩm 6SL3210-1KE17-5UF1

• Khối nguồn: Cung cấp nguồn điện cho toàn bộ biến tần.
• Khối điều khiển: Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển động cơ tiên tiến.
• Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao, chuyển đổi điện năng DC thành AC để cung cấp cho động cơ.
• Khối giao tiếp: Cho phép kết nối với các hệ thống điều khiển và giám sát khác thông qua các giao thức truyền thông như PROFINET, PROFIBUS, USS, Modbus RTU.
• Bảng điều khiển: Giao diện người dùng trực quan, cho phép cài đặt, giám sát và điều khiển biến tần dễ dàng.
• Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
• Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.

3. Các Tính Năng Chính Của Sản Phẩm 6SL3210-1KE17-5UF1

• Điều khiển vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
• Điều khiển V/f: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
• Tích hợp các chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá tải, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho động cơ và biến tần.
• Chức năng STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành bằng cách ngắt mô-men xoắn của động cơ ngay lập tức khi có sự cố.
• Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS, USS, Modbus RTU, giúp dễ dàng tích hợp vào các hệ thống tự động hóa.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất và đơn giản hóa quá trình cài đặt.
• Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa mức tiêu thụ điện năng.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian và thời gian lắp đặt.
• Phần mềm hỗ trợ mạnh mẽ: STARTER và Startdrive giúp cấu hình, giám sát và chẩn đoán lỗi dễ dàng.

4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3210-1KE17-5UF1 Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER hoặc Startdrive (tải về từ trang web của Siemens).
• Cáp kết nối phù hợp (ví dụ: cáp USB, cáp Ethernet).
• Biến tần SINAMIC G120C.

Kết nối phần cứng:

• Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần (ví dụ: cổng USB, cổng Ethernet).
• Cấp nguồn cho biến tần.

Kết nối phần mềm:

• Mở phần mềm STARTER hoặc Startdrive.
• Chọn loại biến tần là SINAMIC G120C.
• Chọn cổng giao tiếp tương ứng với kết nối phần cứng.
• Thiết lập địa chỉ IP (nếu sử dụng kết nối Ethernet).
• Nhấn nút “Connect” để kết nối với biến tần.

Kiểm tra kết nối:

• Sau khi kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần.
• Bạn có thể kiểm tra trạng thái hoạt động, thông số cài đặt và các lỗi (nếu có).

5. Cách Lập Trình Sản Phẩm 6SL3210-1KE17-5UF1

Tạo dự án mới:

• Mở phần mềm STARTER hoặc Startdrive.
• Tạo một dự án mới và đặt tên cho dự án.
• Chọn loại biến tần là SINAMIC G120C và phiên bản firmware tương ứng.

Cấu hình phần cứng:

• Khai báo các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức…).
• Chọn chế độ điều khiển (V/f, vector không cảm biến, vector có cảm biến).
• Cài đặt các thông số bảo vệ (quá dòng, quá áp, quá tải…).

Lập trình ứng dụng:

Sử dụng các khối chức năng (function blocks) có sẵn trong phần mềm để xây dựng chương trình điều khiển.

Các khối chức năng thường dùng bao gồm:

• Khối điều khiển tốc độ (speed control).
• Khối điều khiển mô-men xoắn (torque control).
• Khối điều khiển vị trí (position control).
• Khối xử lý tín hiệu vào/ra (I/O processing).

Tải chương trình xuống biến tần:

• Sau khi hoàn thành lập trình, kết nối máy tính với biến tần.
• Chọn chức năng “Download” trong phần mềm để tải chương trình xuống biến tần.

Kiểm tra và hiệu chỉnh:

• Sau khi tải chương trình, chạy thử nghiệm và kiểm tra hoạt động của hệ thống.
• Nếu cần, điều chỉnh các thông số để đạt được hiệu suất tối ưu.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1KE17-5UF1

• Lỗi F0001 (Overcurrent): Kiểm tra tải, dây dẫn, động cơ. Có thể do quá tải, ngắn mạch hoặc lỗi động cơ.
• Lỗi F0002 (Overvoltage): Kiểm tra điện áp nguồn, có thể do điện áp quá cao hoặc quá thấp.
• Lỗi F0003 (Undervoltage): Kiểm tra điện áp nguồn, có thể do sụt áp hoặc mất điện.
• Lỗi F0004 (Inverter Overtemperature): Kiểm tra quạt làm mát, nhiệt độ môi trường. Có thể do quạt hỏng, môi trường quá nóng hoặc biến tần bị quá tải.
• Lỗi F0005 (Motor Overtemperature): Kiểm tra nhiệt độ động cơ, có thể do quá tải hoặc thông gió kém.
• Lỗi F7011 (Communication Fault): Kiểm tra kết nối truyền thông giữa các thiết bị
• Lỗi A0501 (STO activated): Kiểm tra tín hiệu STO
