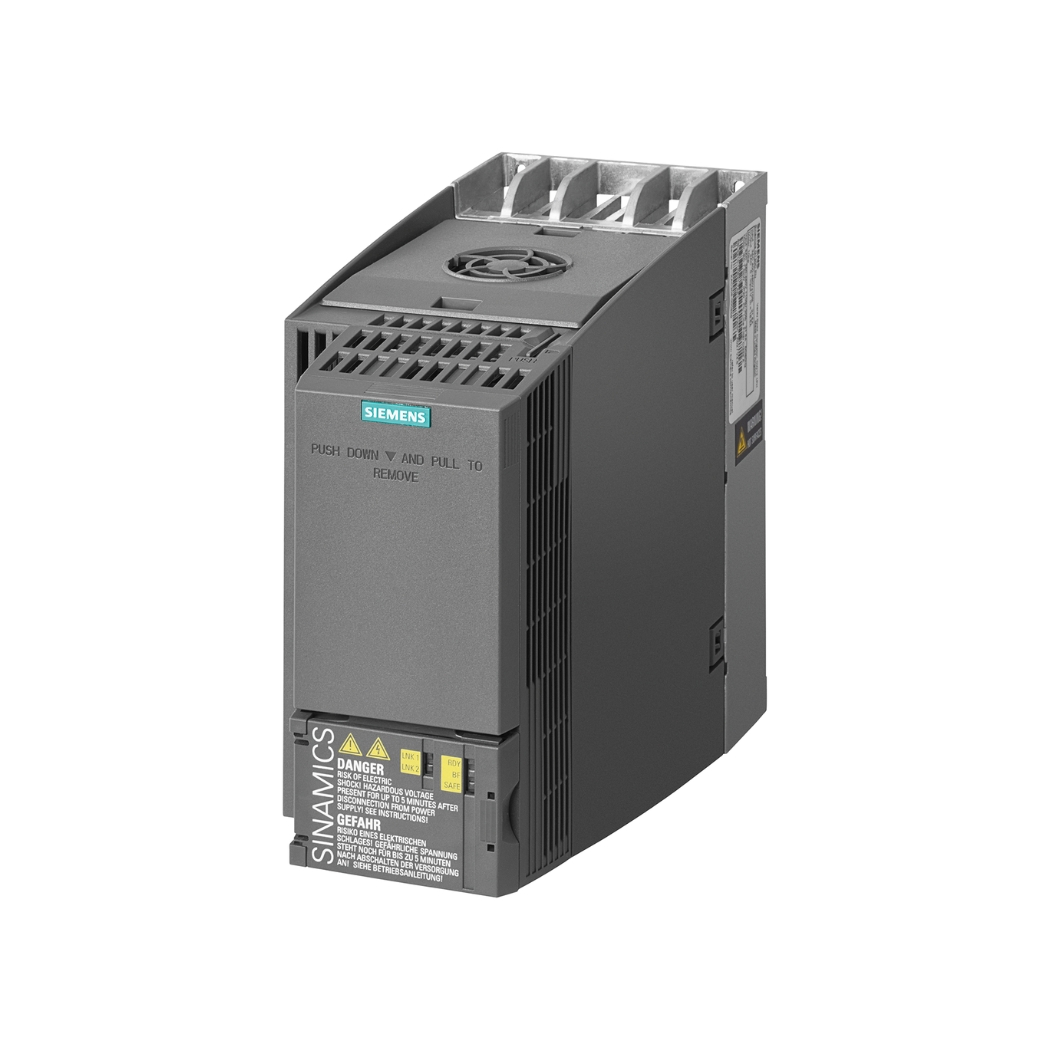

6SL3210-1KE15-8AP2 – Biến tần G120C 3P 2.2kW Siemens

6SL3210-1KE15-8AP2 Siemens G120C 3P 2.2kW chính là trái tim mạnh mẽ, giải pháp điều khiển truyền động hoàn hảo mà hệ thống sản xuất và tự động hóa của bạn đang tìm kiếm, một bộ biến tần Siemens G120C công suất 2.2kW đáng tin cậy từ thanhthienphu.vn.

Hãy cùng chúng tôi khám phá cách thiết bị truyền động Siemens G120C này nâng tầm hiệu quả, tiết kiệm năng lượng và đảm bảo vận hành ổn định, mang đến sự an tâm và thịnh vượng cho mọi ứng dụng công nghiệp, từ điều khiển động cơ điện đến tối ưu hóa năng lượng.

1. Thông tin chi tiết về sản phẩm 6SL3210-1KE15-8AP2

2. Cấu tạo sản phẩm 6SL3210-1KE15-8AP2

• Khối Nguồn (Power Module – PM): Đây là trái tim của biến tần, nơi diễn ra quá trình biến đổi năng lượng. Nó nhận nguồn điện xoay chiều 3 pha (380-480V) từ lưới điện, chỉnh lưu thành điện áp một chiều (DC bus) và sau đó nghịch lưu thành điện áp xoay chiều 3 pha với tần số và biên độ có thể điều chỉnh để cung cấp cho động cơ. Khối nguồn của G120C được thiết kế với hiệu suất cao, sử dụng các linh kiện công suất IGBT (Insulated Gate Bipolar Transistor) tiên tiến, giúp giảm tổn thất nhiệt và tăng độ tin cậy. Nó cũng tích hợp sẵn mạch hãm động năng (braking chopper), cho phép kết nối trực tiếp điện trở hãm ngoài để xử lý năng lượng tái sinh từ động cơ trong các ứng dụng yêu cầu dừng nhanh hoặc tải có quán tính lớn.
• Khối Điều Khiển (Control Unit – CU): Trong thiết kế tích hợp của G120C, phần điều khiển được gắn liền mạch với khối nguồn. Đây là bộ não xử lý của biến tần, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp như V/f hay Điều khiển Vector không cảm biến (SLVC). Khối điều khiển quản lý tất cả các hoạt động của biến tần, từ việc nhận tín hiệu điều khiển (qua terminal I/O, mạng truyền thông hoặc màn hình vận hành), xử lý thông tin, tính toán các giá trị điện áp và tần số đầu ra, đến việc giám sát trạng thái hoạt động và phát hiện lỗi. Nó cũng bao gồm các cổng giao tiếp tích hợp như USS/Modbus RTU và các đầu nối cho ngõ vào/ra số (DI), analog (AI), ngõ ra rơle (DO) và analog (AO).
• Bộ lọc EMC (Electromagnetic Compatibility Filter): 6SL3210-1KE15-8AP2 tích hợp sẵn bộ lọc EMC loại A (Category C2), giúp giảm nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ trong môi trường công nghiệp và hạn chế ảnh hưởng đến các thiết bị điện tử nhạy cảm khác hoạt động gần đó. Việc tích hợp sẵn bộ lọc giúp tiết kiệm không gian và chi phí lắp đặt so với việc phải sử dụng bộ lọc rời bên ngoài.
• Quạt làm mát: Để đảm bảo hoạt động ổn định ở công suất định mức, biến tần được trang bị quạt làm mát hiệu suất cao. Quạt này được điều khiển tự động dựa trên nhiệt độ bên trong biến tần, giúp tối ưu hiệu quả làm mát và giảm tiếng ồn cũng như tiết kiệm năng lượng khi không cần thiết.
• Vỏ bảo vệ (Housing): Toàn bộ các thành phần được bao bọc trong một lớp vỏ nhựa cứng cáp, đạt cấp bảo vệ IP20. Thiết kế vỏ không chỉ bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và va chạm nhẹ mà còn được tối ưu hóa cho việc lắp đặt sát nhau (side-by-side mounting) trong tủ điện, giúp tiết kiệm không gian quý giá. Các terminal kết nối được bố trí hợp lý, dễ dàng tiếp cận cho việc đấu nối dây động lực và dây điều khiển.
• Giao diện kết nối Màn hình vận hành (Operator Panel Interface): Trên mặt trước của biến tần có cổng kết nối dành riêng cho việc gắn thêm các màn hình vận hành tùy chọn như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). Các màn hình này cho phép người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp tại biến tần mà không cần kết nối với máy tính.

3. Các tính năng chính của sản phẩm 6SL3210-1KE15-8AP2

• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Đây là một trong những ưu điểm vượt trội so với điều khiển V/f truyền thống. SLVC cho phép biến tần điều khiển chính xác mô-men và tốc độ động cơ ngay cả ở tốc độ thấp mà không cần sử dụng cảm biến tốc độ (encoder). Điều này mang lại khả năng đáp ứng tải nhanh, vận hành ổn định hơn, đặc biệt hữu ích cho các ứng dụng đòi hỏi mô-men khởi động cao hoặc điều khiển tốc độ chính xác như băng tải, máy đùn, máy trộn.
• Chế độ Tiết kiệm năng lượng thông minh (ECO Mode & Hibernation): Nhận thức được tầm quan trọng của việc tiết kiệm năng lượng trong sản xuất, Siemens đã tích hợp các chức năng ECO mode (tối ưu hóa từ thông động cơ dựa trên tải thực tế, giảm tổn hao trong động cơ) và chế độ ngủ đông (Hibernation – tự động dừng biến tần khi động cơ chạy không tải trong thời gian dài và tự khởi động lại khi có yêu cầu). Các nghiên cứu và ứng dụng thực tế cho thấy, việc sử dụng biến tần với các chế độ này có thể giúp tiết kiệm từ 10% đến 70% chi phí điện năng tiêu thụ cho động cơ, tùy thuộc vào ứng dụng cụ thể (đặc biệt hiệu quả với bơm và quạt ly tâm). Đây là một lợi ích kinh tế trực tiếp và bền vững.
• Tích hợp bộ lọc EMC Category C2: Giảm thiểu nhiễu điện từ phát ra môi trường xung quanh, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị điện tử khác trong nhà máy. Điều này đặc biệt quan trọng trong các môi trường có nhiều thiết bị nhạy cảm hoặc khi cần tuân thủ các tiêu chuẩn nghiêm ngặt về tương thích điện từ.
• Chức năng An toàn Tích hợp (Integrated Safety Functions – STO): 6SL3210-1KE15-8AP2 được tích hợp sẵn chức năng Safe Torque Off (STO) đạt tiêu chuẩn an toàn SIL 2 (IEC 61508) và PL d (ISO 13849-1). Chức năng này cho phép ngắt mô-men xoắn của động cơ một cách an toàn mà không cần dùng đến các contactor an toàn bên ngoài, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy. Đây là một yếu tố then chốt trong việc xây dựng môi trường làm việc an toàn, phòng tránh tai nạn lao động.
• Giao tiếp Truyền thông Linh hoạt: Biến tần hỗ trợ sẵn các giao thức phổ biến như USS và Modbus RTU qua cổng terminal RS485 tích hợp. Ngoài ra, với khả năng gắn thêm module truyền thông tùy chọn, G120C có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa hiện đại sử dụng các mạng công nghiệp tốc độ cao như PROFINET hoặc PROFIBUS DP. Sự linh hoạt này cho phép giám sát, điều khiển và thu thập dữ liệu từ biến tần một cách tập trung và hiệu quả.
• Thiết kế Nhỏ gọn và Lắp đặt Dễ dàng: Với kích thước khung FSAA cực kỳ nhỏ gọn, 6SL3210-1KE15-8AP2 tiết kiệm tối đa không gian trong tủ điện. Khả năng lắp đặt sát nhau (side-by-side) mà không cần khoảng hở giúp tối ưu hóa mật độ lắp đặt. Việc đấu nối cũng rất thuận tiện với các terminal rõ ràng, dễ tiếp cận.
• Chức năng Ứng dụng Chuyên biệt: Biến tần tích hợp sẵn các macro ứng dụng cho bơm, quạt, băng tải… giúp đơn giản hóa quá trình cài đặt ban đầu. Các chức năng như điều khiển PID tích hợp, chế độ bắt tốc độ động cơ đang quay (flying restart), bù trượt… giúp tối ưu hóa hiệu suất cho nhiều loại ứng dụng khác nhau.

4. Hướng dẫn kết nối sản phẩm 6SL3210-1KE15-8AP2 với phần mềm

A. Chuẩn bị:

1. Máy tính: Đã cài đặt phần mềm TIA Portal với gói Startdrive tương thích với firmware của biến tần.
2. Cáp kết nối: Cáp USB Type A sang Mini-USB Type B (loại cáp thường dùng cho máy ảnh, ổ cứng di động cũ).
3. Biến tần 6SL3210-1KE15-8AP2: Đã được cấp nguồn điều khiển (Control Power Supply). Không nhất thiết phải cấp nguồn động lực.

B. Các bước thực hiện:

1. Kết nối vật lý:

• Cắm đầu Mini-USB của cáp vào cổng USB trên mặt trước của biến tần 6SL3210-1KE15-8AP2.
• Cắm đầu USB Type A còn lại vào cổng USB trên máy tính của bạn.
• Máy tính sẽ tự động nhận diện thiết bị và cài đặt driver cần thiết (thường đi kèm với TIA Portal/Startdrive). Đợi quá trình này hoàn tất.

2. Mở phần mềm TIA Portal:

• Khởi chạy TIA Portal trên máy tính.
• Tạo một dự án mới (Create new project) hoặc mở một dự án đã có (Open existing project).

3. Thêm biến tần vào dự án (Nếu là dự án mới):

• Trong chế độ xem dự án (Project view), nhấp đúp vào ‘Add new device’.
• Trong cửa sổ ‘Add new device’, chọn ‘Drives’ -> ‘SINAMICS drives’ -> ‘SINAMICS G120C’.
• Tìm và chọn đúng mã 6SL3210-1KE15-8AP2 hoặc phiên bản firmware tương ứng. Nếu không chắc chắn về firmware, bạn có thể chọn một phiên bản gần đúng và cập nhật sau khi kết nối online.
• Nhấn ‘OK’ để thêm biến tần vào cấu hình phần cứng của dự án.

4. Thiết lập kết nối Online:

• Trong cây dự án (Project tree) bên trái, chọn biến tần G120C vừa thêm.
• Nhấp chuột phải vào biến tần và chọn ‘Online & diagnostics’ hoặc tìm biểu tượng ‘Go online’ trên thanh công cụ.
• Trong cửa sổ ‘Go online’, mục ‘Type of the PG/PC interface’, chọn ‘PN/IE’ (ngay cả khi kết nối qua USB, TIA Portal thường sử dụng giao diện này để giao tiếp).
• Mục ‘PG/PC interface’, chọn card mạng ảo tương ứng với kết nối USB (thường có tên như ‘Siemens USB Cable’, ‘S7USB’ hoặc tương tự). Nếu không thấy, bạn cần kiểm tra lại cài đặt driver hoặc vào ‘Set PG/PC Interface’ trong Control Panel của Windows để cấu hình.
• Nhấn nút ‘Start search’ hoặc ‘Update accessible devices’. Phần mềm sẽ quét tìm biến tần đang kết nối qua USB.
• Khi biến tần 6SL3210-1KE15-8AP2 xuất hiện trong danh sách ‘Accessible devices’, chọn nó và nhấn nút ‘Go online’.

5. Xác nhận kết nối thành công:

• Nếu kết nối thành công, các biểu tượng trạng thái trong TIA Portal sẽ chuyển sang màu cam hoặc xanh lá, cho biết đang ở chế độ online.
• Bạn sẽ thấy thông tin trạng thái thực tế của biến tần hiển thị trong phần ‘Online & diagnostics’.
• Lúc này, bạn đã có thể bắt đầu thực hiện các thao tác như: tải cấu hình từ biến tần lên máy tính (Upload from device), tải cấu hình từ máy tính xuống biến tần (Download to device), chạy wizard cài đặt (Commissioning), giám sát thông số thời gian thực, chẩn đoán lỗi…

5. Cách lập trình sản phẩm 6SL3210-1KE15-8AP2

1. Khởi chạy Commissioning Wizard:

• Trong cây dự án, chọn biến tần G120C.
• Ở cửa sổ làm việc chính, tìm và nhấp vào mục ‘Commissioning’ -> ‘Wizard’ hoặc biểu tượng tương tự. Trình hướng dẫn cài đặt sẽ khởi chạy.

2. Chọn Chế độ Điều khiển và Ứng dụng:

• Wizard sẽ hỏi bạn về chế độ điều khiển mong muốn. Đối với 6SL3210-1KE15-8AP2, các lựa chọn phổ biến là [2] Speed control (SLVC) – Điều khiển tốc độ Vector hoặc [0] V/f control with linear characteristic – Điều khiển V/f tuyến tính. Chọn chế độ phù hợp nhất với ứng dụng của bạn (SLVC thường cho hiệu suất tốt hơn).
• Tiếp theo, bạn có thể chọn macro ứng dụng (Application class) như Bơm (Pumps), Quạt (Fans), Băng tải (Conveyors)… Việc chọn đúng macro sẽ giúp wizard tự động cài đặt sẵn một số thông số tối ưu cho ứng dụng đó. Nếu không chắc chắn, có thể chọn ‘Standard drive control’.

3. Nhập Thông số Động cơ (Motor Data):

Đây là bước cực kỳ quan trọng. Bạn cần nhập chính xác các thông số ghi trên nhãn (nameplate) của động cơ được kết nối với biến tần:

• Motor voltage (P0304): Điện áp định mức của động cơ (V).
• Motor current (P0305): Dòng điện định mức của động cơ (A).
• Motor power (P0307): Công suất định mức của động cơ (kW).
• Motor frequency (P0310): Tần số định mức của động cơ (Hz).
• Motor speed (P0311): Tốc độ định mức của động cơ (RPM).
• Connection type: Kiểu đấu dây động cơ (Sao/Tam giác).

Nhập sai thông số động cơ có thể dẫn đến vận hành không chính xác, hiệu suất thấp hoặc thậm chí gây hỏng động cơ và biến tần.

4. Cấu hình Thông số Vận hành Chính:

Wizard sẽ yêu cầu bạn thiết lập các giới hạn và thông số vận hành cơ bản:

• Minimum speed (P1080): Tốc độ tối thiểu (RPM hoặc Hz).
• Maximum speed (P1082): Tốc độ tối đa (RPM hoặc Hz).
• Ramp-up time (P1120): Thời gian tăng tốc từ 0 đến tốc độ tối đa (giây).
• Ramp-down time (P1121): Thời gian giảm tốc từ tốc độ tối đa về 0 (giây).
• Off3 ramp-down time (P1135): Thời gian dừng khẩn cấp (nếu cần).

5. Cấu hình Ngõ vào/ra (I/O Configuration):

Wizard cho phép bạn cấu hình chức năng cho các ngõ vào số (DI), ngõ vào analog (AI), ngõ ra rơle (DO), ngõ ra transistor và ngõ ra analog (AO) nếu cần thiết. Ví dụ: gán DI0 cho lệnh Start/Stop, AI0 cho tín hiệu đặt tốc độ 0-10V, DO0 cho trạng thái báo lỗi…

6. Tối ưu hóa Động cơ (Motor Optimization / Motor ID):

• Đây là bước quan trọng để biến tần “học” các đặc tính chính xác của động cơ đang kết nối, giúp tối ưu hóa hiệu suất điều khiển, đặc biệt là với chế độ SLVC.
• Wizard sẽ cung cấp tùy chọn thực hiện ‘Motor data identification’. Bạn có thể chọn ‘At standstill’ (Nhận dạng tĩnh) hoặc ‘Rotating’ (Nhạm dạng khi quay – cho kết quả tốt hơn nhưng cần đảm bảo an toàn).
• Làm theo hướng dẫn trên màn hình để thực hiện quá trình này. Biến tần sẽ tự động phát xung điện vào động cơ và đo đạc các thông số. Đảm bảo động cơ có thể quay tự do (nếu chọn Rotating) và không có tải nặng trong quá trình nhận dạng.

7. Hoàn tất và Lưu Thông số:

• Sau khi hoàn thành các bước trên, wizard sẽ tóm tắt lại các cài đặt.
• Nhấn ‘Finish’ để hoàn tất wizard.
• Quan trọng: Sau khi wizard kết thúc, bạn cần lưu các thông số này vào bộ nhớ non-volatile (bộ nhớ không mất dữ liệu khi mất điện) của biến tần. Tìm tùy chọn ‘Save parameters’ hoặc ‘Copy RAM to ROM’ trong phần mềm Startdrive và thực hiện. Nếu không lưu, các cài đặt sẽ mất khi ngắt nguồn biến tần.

6. Khắc phục một số lỗi thường gặp trên 6SL3210-1KE15-8AP2

7. Liên hệ thanhthienphu.vn ngay hôm nay để được tư vấn về 6SL3210-1KE15-8AP2

• Bạn đang mệt mỏi vì thiết bị cũ kỹ, lạc hậu, thường xuyên hỏng hóc làm gián đoạn sản xuất? G120C với độ tin cậy chuẩn Siemens sẽ là lời giải đáp.
• Bạn đang đau đầu vì chi phí điện năng và bảo trì ngày càng tăng cao? Các tính năng tiết kiệm năng lượng thông minh và thiết kế bền bỉ của G120C sẽ giúp bạn tối ưu hóa chi phí vận hành.
• Bạn luôn đặt an toàn lao động lên hàng đầu? Chức năng Safety Integrated (STO) tích hợp sẵn trong G120C mang đến sự an tâm tuyệt đối.
• Bạn muốn nâng cấp công nghệ nhưng còn băn khoăn lựa chọn? G120C với hiệu suất cao, tính năng đa dạng và khả năng tích hợp linh hoạt là lựa chọn không thể bỏ qua.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SL3210-1KE15-8AP2 Siemens G120C 3P 2.2kW chính hãng với mức giá cạnh tranh và chính sách bảo hành uy tín. Chúng tôi còn mang đến sự đồng hành và hỗ trợ tận tâm từ đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng:

• Tư vấn chuyên sâu: Giúp bạn lựa chọn chính xác mã hàng và cấu hình phù hợp nhất với yêu cầu ứng dụng cụ thể, từ máy bơm, quạt, băng tải đến các máy móc sản xuất phức tạp hơn.
• Hỗ trợ kỹ thuật: Hướng dẫn lắp đặt, cài đặt, đấu nối và khắc phục sự cố nhanh chóng, hiệu quả.
• Giải pháp toàn diện: Cung cấp các thiết bị phụ trợ như điện trở hãm, bộ lọc EMC cấp cao hơn, màn hình vận hành, module truyền thông…
• Dịch vụ hậu mãi chu đáo: Cam kết đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
• Nguồn hàng ổn định: Luôn có sẵn số lượng lớn 6SL3210-1KE15-8AP2 và các dòng biến tần Siemens khác tại kho 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh, sẵn sàng đáp ứng nhu cầu cấp thiết của bạn.

Nhấc máy và gọi cho chúng tôi qua Hotline: 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất cho sản phẩm 6SL3210-1KE15-8AP2 Siemens G120C 3P 2.2kW.

thanhthienphu.vn – Đối tác tin cậy cho mọi giải pháp điện công nghiệp và tự động hóa của bạn.
