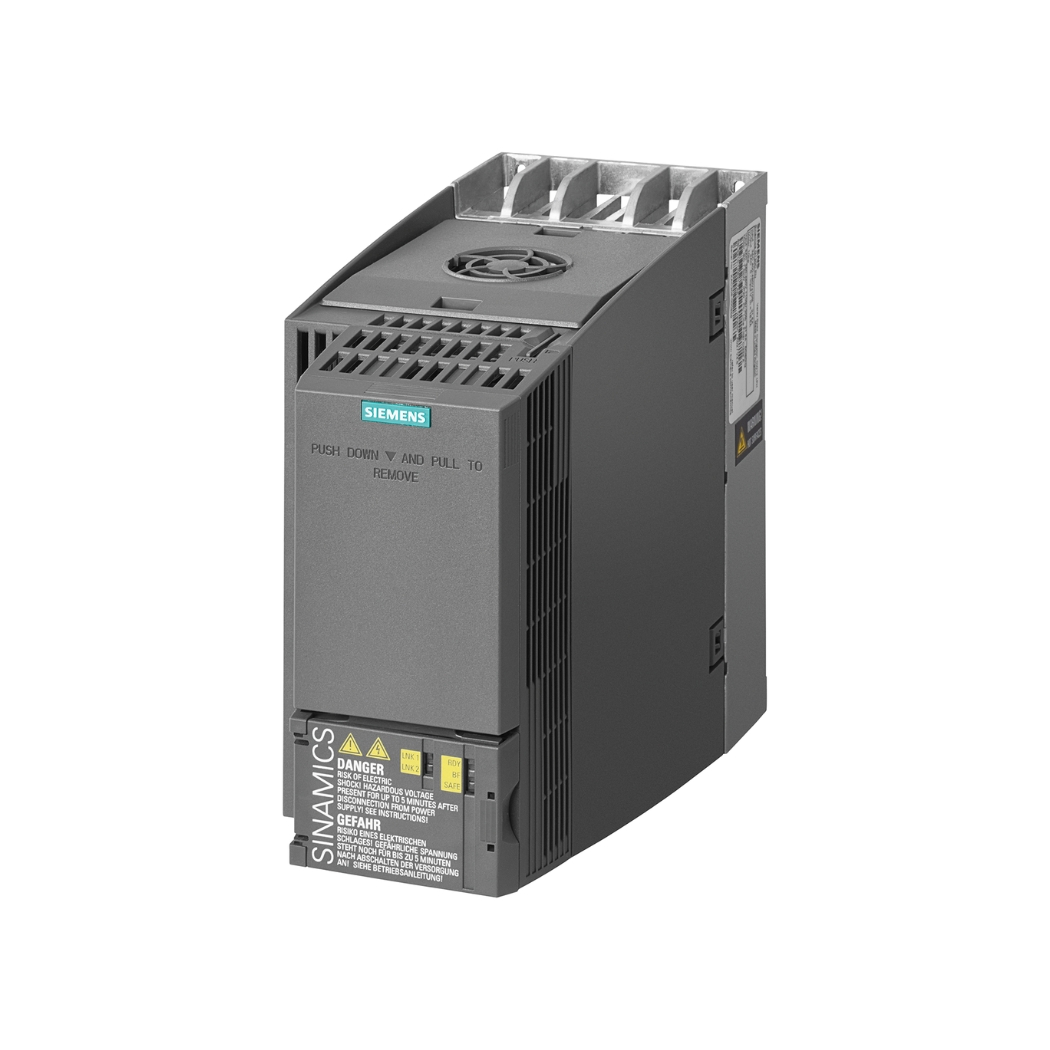

6SL3210-1KE17-5AP1 – Biến tần G120C 3P 3kW Siemens

6SL3210-1KE17-5AP1 SINAMICS G120C 3P 3kW, bộ biến đổi tần số nhỏ gọn đến từ Siemens, không chỉ là một thiết bị điều khiển động cơ thông thường mà còn là chìa khóa mở ra cánh cửa tối ưu hóa năng lượng, nâng cao hiệu quả sản xuất và đảm bảo an toàn vận hành cho hệ thống của bạn; khám phá ngay giải pháp hoàn hảo này cùng thanhthienphu.vn để đưa doanh nghiệp vươn tầm cao mới.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3210-1KE17-5AP1

2. Cấu Tạo Sản Phẩm 6SL3210-1KE17-5AP1

• Vỏ Máy (Housing): Được làm từ vật liệu nhựa cao cấp, bền chắc, có khả năng chịu va đập và môi trường công nghiệp khắc nghiệt. Thiết kế vỏ máy đạt cấp bảo vệ IP20, ngăn chặn sự xâm nhập của vật rắn có kích thước lớn hơn 12.5mm và bảo vệ người dùng khỏi tiếp xúc với các bộ phận mang điện nguy hiểm bên trong. Màu sắc chủ đạo thường là xám và cam đặc trưng của Siemens.
• Khối Công Suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện điện tử công suất như cầu chỉnh lưu (Rectifier) để biến đổi điện áp AC đầu vào thành DC, mạch nghịch lưu (Inverter) sử dụng các transistor công suất cao (thường là IGBT – Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi cấp cho động cơ. Khối công suất được thiết kế với hệ thống tản nhiệt hiệu quả, thường bao gồm quạt làm mát và các tấm tản nhiệt lớn bằng nhôm, đảm bảo biến tần hoạt động ổn định ngay cả khi chịu tải nặng và trong môi trường nhiệt độ cao.
• Khối Điều Khiển (Control Unit – CU): Là bộ não của biến tần, chứa vi xử lý tốc độ cao, bộ nhớ và các mạch logic thực hiện các thuật toán điều khiển phức tạp (như điều khiển V/f, điều khiển vector), xử lý tín hiệu từ các ngõ vào (DI, AI), điều khiển các ngõ ra (DO, AO), quản lý truyền thông và thực hiện các chức năng bảo vệ. Khối điều khiển trên dòng G120C được tích hợp sẵn, giúp thiết kế tổng thể trở nên cực kỳ nhỏ gọn.
• Mạch Lọc EMC (EMC Filter): Phiên bản 6SL3210-1KE17-5AP1 thường tích hợp sẵn bộ lọc EMC loại A, giúp giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tương thích điện từ theo các tiêu chuẩn công nghiệp, tránh gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong cùng hệ thống.
• Khối Đấu Nối (Terminal Blocks): Các cọc đấu nối được bố trí rõ ràng, khoa học cho phần động lực (nguồn vào, ngõ ra động cơ) và phần điều khiển (ngõ vào/ra số, tương tự, truyền thông, an toàn STO). Thiết kế này giúp việc đi dây và kết nối trở nên nhanh chóng, dễ dàng và an toàn, giảm thiểu sai sót trong quá trình lắp đặt.
• Giao Diện Truyền Thông: Tích hợp sẵn cổng PROFINET (hoặc EtherNet/IP tùy phiên bản), cho phép kết nối liền mạch với các hệ thống điều khiển tự động hóa cấp cao hơn như PLC Siemens S7-1200, S7-1500 hoặc các hệ thống của hãng khác, tạo điều kiện thuận lợi cho việc giám sát và điều khiển tập trung.
• Chức Năng An Toàn Tích Hợp (STO – Safe Torque Off): Các chân đấu nối riêng biệt cho chức năng STO, cho phép ngắt momen động cơ một cách an toàn mà không cần dùng contactor phụ, đáp ứng các yêu cầu an toàn máy móc hiện đại theo tiêu chuẩn quốc tế SIL 2 / PL d.
• Quạt Làm Mát (Cooling Fan): Được điều khiển tự động dựa trên nhiệt độ và tải của biến tần, giúp tối ưu hiệu quả làm mát và giảm tiếng ồn, đồng thời kéo dài tuổi thọ của quạt.

3. Các Tính Năng Chính Của Sản Phẩm 6SL3210-1KE17-5AP1

Hiệu quả Năng lượng Vượt trội:

• Chế độ điều khiển Vector không cảm biến (SLVC): Tối ưu hóa dòng điện cung cấp cho động cơ dựa trên tải thực tế, giúp động cơ hoạt động với hiệu suất cao nhất ở mọi dải tốc độ, giảm tổn hao năng lượng so với điều khiển V/f truyền thống, đặc biệt ở tải thấp và tốc độ thấp.
• Chức năng ECO Mode (V/f ECO): Tự động điều chỉnh điện áp ngõ ra dựa trên tải, giảm từ thông trong động cơ khi không cần thiết, giúp tiết kiệm điện năng đáng kể, đặc biệt trong các ứng dụng bơm, quạt có tải thay đổi. Theo Siemens, chức năng này có thể tiết kiệm tới 5-10% điện năng tiêu thụ so với chế độ V/f thông thường trong điều kiện tải phù hợp.
• Chức năng Ngủ đông (Hibernation Mode): Tự động đưa biến tần và động cơ vào trạng thái nghỉ khi không có yêu cầu hoạt động (ví dụ: áp suất đường ống đã đạt ngưỡng), và tự động đánh thức khi có tín hiệu yêu cầu chạy lại. Điều này giúp loại bỏ hoàn toàn tổn thất năng lượng trong thời gian chờ.
• Giám sát năng lượng tiêu thụ: Biến tần có khả năng đo lường và hiển thị năng lượng tiêu thụ (kWh), giúp người dùng dễ dàng theo dõi và đánh giá hiệu quả tiết kiệm năng lượng.

Thiết kế Nhỏ gọn và Lắp đặt Linh hoạt:

• Kích thước tối ưu: Dòng G120C là một trong những dòng biến tần nhỏ gọn nhất trong phân khúc công suất tương đương trên thị trường. Kích thước vật lý (Size B: 100x196x203 mm) cho phép tiết kiệm không gian quý giá trong tủ điện.
• Lắp đặt sát nhau (Side-by-side mounting): Thiết kế tản nhiệt thông minh cho phép lắp đặt nhiều biến tần G120C sát cạnh nhau mà không cần khoảng hở lớn, giúp tối ưu hóa mật độ lắp đặt trong tủ điều khiển, giảm kích thước và chi phí tủ bảng.
• Lắp đặt trên thanh DIN rail (tùy chọn): Hỗ trợ lắp đặt nhanh chóng và dễ dàng trên thanh DIN tiêu chuẩn đối với một số kích thước khung.

Vận hành và Tham số hóa Đơn giản:

• Giao diện IOP-2 thông minh (tùy chọn): Với màn hình đồ họa, menu tiếng Việt trực quan và các wizard hướng dẫn cài đặt (ví dụ: cài đặt nhanh cho ứng dụng bơm/quạt, băng tải), việc cấu hình và vận hành biến tần trở nên dễ dàng hơn bao giờ hết, ngay cả với người dùng ít kinh nghiệm.
• Phần mềm STARTER / Startdrive (trong TIA Portal): Cung cấp môi trường cấu hình, chẩn đoán và giám sát mạnh mẽ trên máy tính. Giao diện đồ họa trực quan, chức năng trace (ghi dữ liệu thời gian thực), so sánh tham số, quản lý dự án chuyên nghiệp.
• Sao chép tham số qua thẻ nhớ SD/MMC hoặc BOP-2/IOP-2: Giảm thiểu thời gian cài đặt cho nhiều biến tần giống nhau hoặc khi thay thế thiết bị.

Kết nối Mạng Mạnh mẽ và Linh hoạt:

• Tích hợp sẵn PROFINET và EtherNet/IP: Hai chuẩn truyền thông Ethernet công nghiệp phổ biến nhất hiện nay được tích hợp ngay trên biến tần mà không cần module tùy chọn. Điều này cho phép driver động cơ 3 pha 6SL3210-1KE17-5AP1 dễ dàng tích hợp vào các hệ thống điều khiển của Siemens (qua TIA Portal) hoặc Rockwell Automation, cũng như các hệ thống SCADA/HMI khác, tạo điều kiện cho việc giám sát và điều khiển tập trung, thu thập dữ liệu vận hành.
• Hỗ trợ các chuẩn truyền thông khác (qua module tùy chọn): PROFIBUS DP, CANopen, Modbus RTU/USS… đảm bảo khả năng tương thích với hầu hết các hệ thống tự động hóa hiện có.

Độ tin cậy và Bền bỉ Cao:

• Linh kiện chất lượng cao: Siemens nổi tiếng với việc sử dụng các linh kiện điện tử và vật liệu có độ bền cao, được kiểm tra nghiêm ngặt.
• Lớp phủ bảo vệ bo mạch (Coated boards): Giúp tăng cường khả năng chống chịu với môi trường công nghiệp khắc nghiệt (ẩm, bụi bẩn, hóa chất nhẹ).
• Thiết kế tản nhiệt hiệu quả: Đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ rộng và kéo dài tuổi thọ.

4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3210-1KE17-5AP1 Với Phần Mềm

1. Kết Nối Phần Cứng:

• Cắm cáp Ethernet từ máy tính của bạn vào một trong hai cổng PROFINET (X1 P1 hoặc X1 P2) trên biến tần G120C.
• Đảm bảo biến tần đã được cấp nguồn điều khiển.

2. Cấu Hình Địa Chỉ IP Máy Tính:

• Mở Control Panel > Network and Sharing Center > Change adapter settings.
• Chuột phải vào card mạng Ethernet đang sử dụng, chọn Properties.
• Chọn Internet Protocol Version 4 (TCP/IPv4) và nhấn Properties.
• Chọn Use the following IP address. Đặt địa chỉ IP tĩnh cho máy tính cùng lớp mạng với địa chỉ IP mặc định của biến tần hoặc lớp mạng bạn dự định cấu hình cho biến tần (Ví dụ: IP: 192.168.0.10, Subnet mask: 255.255.255.0). Địa chỉ IP mặc định của G120C thường là 192.168.0.1 (kiểm tra lại tài liệu hoặc cài đặt).
• Nhấn OK để lưu lại.

3. Mở Phần Mềm SINAMICS STARTER:

• Khởi chạy phần mềm STARTER.
• Trong cửa sổ Project tree, chuột phải vào Project và chọn New... để tạo dự án mới hoặc mở dự án có sẵn.

4. Thiết Lập Giao Diện Kết Nối (PG/PC Interface):

• Vào menu Options > Set PG/PC Interface....
• Trong cửa sổ Set PG/PC Interface, ở mục Access Point of the Application, chọn S7ONLINE (STEP 7) ->.
• Trong danh sách Interface Parameter Assignment used, chọn card mạng Ethernet của bạn với giao thức TCP/IP. Ví dụ: Tên_Card_Mạng.TCP/IP.Auto.1.
• Nhấn OK.

5. Tìm Kiếm Biến Tần Trên Mạng (Accessible Nodes/Devices):

• Trong Project tree, chuột phải vào dự án của bạn, chọn Target device > Search accessible nodes.
• Hoặc nhấn vào biểu tượng kính lúp có hình mạng Accessible nodes trên thanh công cụ.
• Phần mềm sẽ quét mạng và hiển thị các thiết bị Siemens tìm thấy, bao gồm cả biến tần G120C.
• Nếu biến tần chưa có địa chỉ IP hoặc cần đổi địa chỉ, bạn có thể dùng chức năng Edit Ethernet Node trong cửa sổ Accessible Nodes để gán IP, Subnet mask và tên PROFINET cho biến tần.

6. Thêm Biến Tần Vào Dự Án và Kết Nối Online:

• Trong danh sách Accessible Nodes, chọn biến tần G120C tìm thấy (dựa trên địa chỉ MAC hoặc IP).
• Kéo thả biến tần vào thư mục Drives trong Project tree của bạn hoặc nhấn nút Accept.
• Sau khi biến tần đã được thêm vào dự án, chuột phải vào biểu tượng biến tần trong Project tree và chọn Connect hoặc nhấn nút Connect online trên thanh công cụ.
• Nếu kết nối thành công, biểu tượng biến tần sẽ chuyển sang màu xanh lá hoặc có dấu hiệu online.

5. Cách Lập Trình Sản Phẩm 6SL3210-1KE17-5AP1

A. Các Phương Pháp Lập Trình/Cấu Hình:

Sử Dụng Màn Hình Vận Hành BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel): (Phụ kiện tùy chọn)

• Phương pháp này phù hợp cho việc cài đặt nhanh các thông số cơ bản, giám sát trạng thái và chẩn đoán lỗi đơn giản ngay tại tủ điện mà không cần máy tính.
• BOP-2 có màn hình LCD 2 dòng, các nút bấm điều hướng. IOP-2 có màn hình đồ họa màu, giao diện thân thiện hơn, hỗ trợ nhiều ngôn ngữ và có trình hướng dẫn cài đặt.
• Truy cập menu thông số bằng cách nhấn nút MENU, dùng các nút mũi tên để di chuyển và nút OK để chọn, nút ESC để thoát. Các thông số được sắp xếp theo nhóm chức năng (ví dụ: thông số động cơ, thông số điều khiển, ngõ vào/ra…).

Sử Dụng Phần Mềm Trên Máy Tính (STARTER hoặc TIA Portal/Startdrive):

• Đây là phương pháp mạnh mẽ và linh hoạt nhất, cho phép truy cập toàn bộ thông số, cấu hình chi tiết, sử dụng giao diện đồ họa trực quan, trình hướng dẫn cài đặt (wizards), chức năng sao lưu/phục hồi, giám sát online (trace) và chẩn đoán lỗi nâng cao.
• Yêu cầu kết nối biến tần với máy tính như đã hướng dẫn ở mục 4.

B. Các Bước Lập Trình Cơ Bản (Ví dụ với STARTER/Startdrive):

Sau khi đã kết nối online với biến tần:

1. Chạy Trình Hướng Dẫn Cài Đặt Nhanh (Commissioning Wizard):

Đây là cách nhanh nhất và được khuyến nghị cho người mới bắt đầu.

Trong phần mềm, tìm và khởi chạy Commissioning Wizard.

Wizard sẽ dẫn bạn qua các bước quan trọng:

• Chọn Chế Độ Điều Khiển (Control Mode): Chọn V/f hoặc Vector Control dựa trên ứng dụng.
• Nhập Thông Số Động Cơ (Motor Data): Nhập chính xác các thông số trên nhãn động cơ (công suất, điện áp, dòng điện, tần số, tốc độ định mức, hệ số cos phi). Đây là bước cực kỳ quan trọng để biến tần tính toán và điều khiển động cơ tối ưu. Có thể chọn động cơ từ danh mục có sẵn hoặc nhập thủ công.
• Cài Đặt Giới Hạn (Limits): Đặt giới hạn dòng điện tối đa, tốc độ tối đa/tối thiểu.
• Cấu Hình Ngõ Vào/Ra (I/O Configuration): Gán chức năng cho các ngõ vào số (DI – ví dụ: chạy/dừng, chạy thuận/nghịch, chọn tốc độ cố định), ngõ vào tương tự (AI – ví dụ: đặt tốc độ từ biến trở hoặc cảm biến 0-10V/4-20mA), ngõ ra rơ le (DO – ví dụ: báo lỗi, báo biến tần sẵn sàng).
• Tối Ưu Hóa Động Cơ (Motor Optimization/Identification): Chạy chức năng nhận dạng động cơ (Motor ID). Biến tần sẽ tự động đo đạc các thông số nội tại của động cơ (điện trở stator, điện cảm…) để tinh chỉnh thuật toán điều khiển, mang lại hiệu suất cao nhất. Có thể chọn chế độ nhận dạng tĩnh (không quay trục) hoặc nhận dạng động (quay trục). Lưu ý an toàn khi chạy Motor ID động.
• Lưu Tham Số (Save Parameters): Sau khi hoàn tất wizard, lưu bộ tham số vào bộ nhớ ROM của biến tần để không bị mất khi mất điện.

2. Tinh Chỉnh Các Thông Số Nâng Cao (Expert List):

Sau khi cài đặt cơ bản bằng wizard, bạn có thể truy cập danh sách đầy đủ các thông số (Expert List) để tinh chỉnh sâu hơn theo yêu cầu:

• Thời Gian Tăng/Giảm Tốc (Ramp Times): Điều chỉnh thời gian để động cơ đạt tốc độ mong muốn hoặc dừng lại (p1120, p1121).
• Tốc Độ Cố Định (Fixed Speeds): Cài đặt các cấp tốc độ khác nhau có thể chọn bằng ngõ vào số (p1001 – p1007).
• Chức Năng Hãm (Braking Functions): Cấu hình hãm DC, hãm động năng (nếu dùng điện trở hãm) (p1232, p1237, p1240…).
• Bảo Vệ Động Cơ (Motor Protection): Cài đặt bảo vệ quá nhiệt động cơ dựa trên mô hình nhiệt I2t hoặc cảm biến PTC/KTY (p0601, p0610).
• Truyền Thông (Communication): Cấu hình địa chỉ, tốc độ truyền, dữ liệu trao đổi qua PROFINET/EtherNetIP (p2000-p20xx).
• Chức Năng PID Tích Hợp: Sử dụng bộ điều khiển PID tích hợp cho các ứng dụng điều khiển vòng kín như áp suất, lưu lượng (p2200-p22xx).

3. Sao Lưu Tham Số:

Sau khi hoàn tất lập trình và hệ thống chạy ổn định, hãy thực hiện sao lưu bộ tham số vào máy tính hoặc thẻ nhớ SD/MMC. Điều này rất hữu ích cho việc phục hồi nhanh khi cần thay thế biến tần hoặc gặp sự cố.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3210-1KE17-5AP1

7. Nắm Bắt Tương Lai Tự Động Hóa Cùng thanhthienphu.vn và Biến Tần 6SL3210-1KE17-5AP1

Biến tần 6SL3210-1KE17-5AP1 SINAMICS G120C 3P 3kW không chỉ là một thiết bị điều khiển động cơ thông thường, mà là một khoản đầu tư chiến lược, một giải pháp toàn diện giúp bạn giải quyết những thách thức về hiệu suất, chi phí và an toàn đang hiện hữu trong hệ thống sản xuất, máy móc và công trình của mình.

Từ việc tối ưu hóa năng lượng tiêu thụ, nâng cao độ chính xác và ổn định trong vận hành, đến việc tích hợp dễ dàng vào các hệ thống tự động hóa hiện đại và đảm bảo an toàn theo tiêu chuẩn quốc tế, SINAMICS G120C chính là mảnh ghép hoàn hảo cho bức tranh tương lai công nghiệp mà bạn đang kiến tạo.

Tại Sao Lựa Chọn thanhthienphu.vn?

• Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: Cam kết 100% sản phẩm Siemens SINAMICS G120C mới, đầy đủ chứng từ CO/CQ.
• Giá Cả Cạnh Tranh: Chính sách giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Tư Vấn Kỹ Thuật Chuyên Sâu: Đội ngũ kỹ sư am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng tư vấn giải pháp tối ưu nhất cho nhu cầu cụ thể của bạn, từ lựa chọn thiết bị, tích hợp hệ thống đến cài đặt và vận hành.
• Hỗ Trợ Kỹ Thuật Nhanh Chóng: Dịch vụ hỗ trợ sau bán hàng tận tình, giải đáp thắc mắc, xử lý sự cố kịp thời qua điện thoại, email hoặc trực tiếp tại hiện trường.

Liên Hệ Ngay Với thanhthienphu.vn Để Được Tư Vấn và Nhận Báo Giá Tốt Nhất!

• Gọi Hotline: 08.12.77.88.99 – Gặp gỡ trực tiếp các chuyên gia tư vấn của chúng tôi.
• Truy Cập Website: thanhthienphu.vn – Khám phá thêm thông tin chi tiết sản phẩm, tài liệu kỹ thuật và các giải pháp tự động hóa khác.
• Ghé Thăm Văn Phòng: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh – Trao đổi trực tiếp và trải nghiệm dịch vụ chuyên nghiệp.

Hãy để thanhthienphu.vn và kiệt tác công nghệ 6SL3210-1KE17-5AP1 SINAMICS G120C 3P 3kW cùng bạn khơi nguồn cảm hứng, kiến tạo hiệu quả và chinh phục những đỉnh cao mới trong sự nghiệp và hoạt động kinh doanh.
