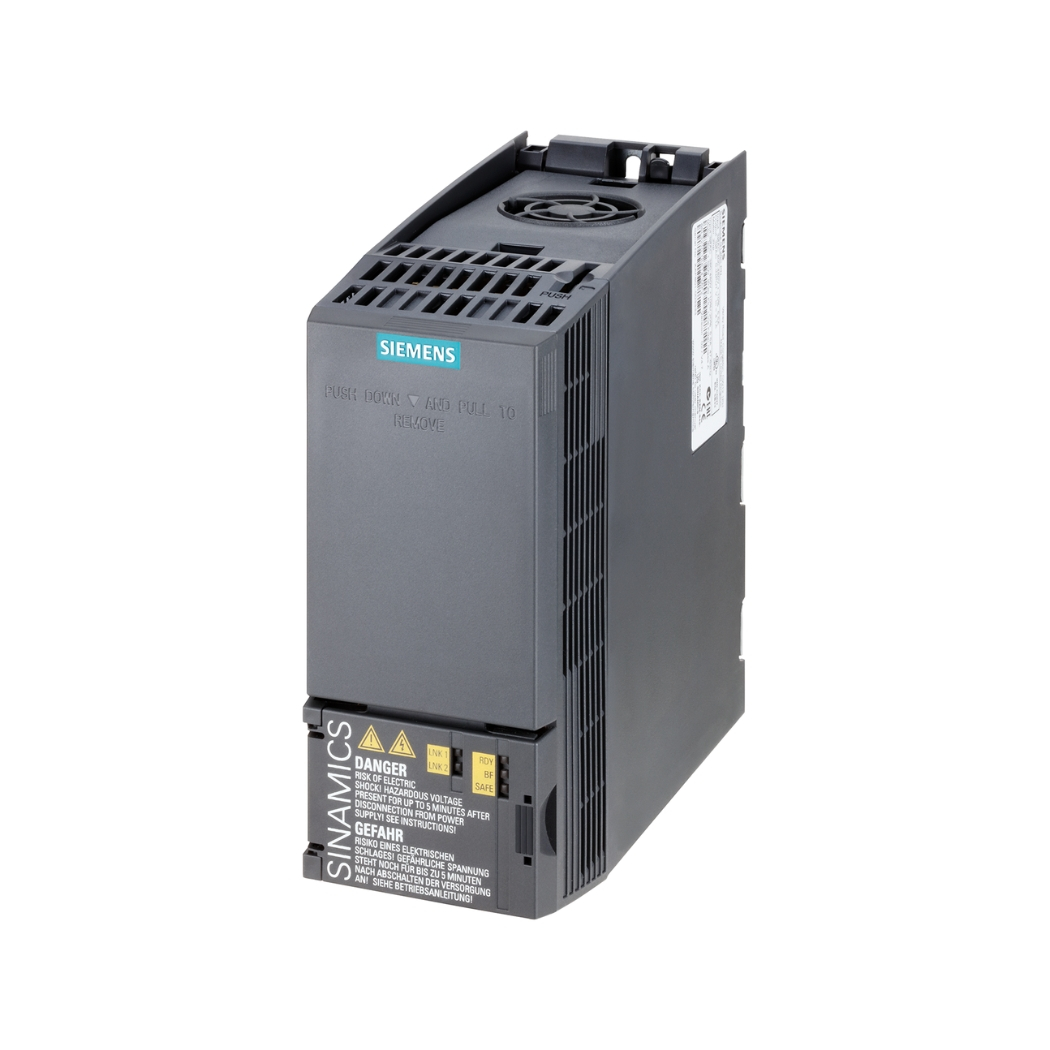

6SL3210-1KE15-8UF2 SINAMICS G120C 2.2kW, biến tần mạnh mẽ từ Siemens, là giải pháp hoàn hảo để nâng cao hiệu suất và tiết kiệm năng lượng cho hệ thống truyền động của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm và giải pháp tự động hóa toàn diện, giúp bạn tối ưu hóa quy trình sản xuất và gia tăng lợi thế cạnh tranh.
1. Thông Tin Chi Tiết Về 6SL3210-1KE15-8UF2 SINAMICS G120C 2.2kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1KE15-8UF2 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 2.2 kW (3 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20%/+10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu vào (tải nhẹ) | 5.9 A |
| Dòng điện đầu vào (tải nặng) | 7.7 A |
| Dòng điện đầu ra (tải nhẹ) | 5.8 A |
| Dòng điện đầu ra (tải nặng) | 7.5 A |
| Tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | Tải nhẹ: 150% trong 3 giây, 110% trong 57 giây, Tải nặng: 200% trong 3 giây, 140% trong 57 giây |
| Hiệu suất | Lên đến 98% |
| Chế độ điều khiển | V/f, vector không cảm biến (SLVC), vector có cảm biến (tùy chọn) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 173 mm x 73 mm x 178 mm |
| Trọng lượng | 1.3 kg |
| Giao thức truyền thông | USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn) |
| Tính năng an toàn | STO (Safe Torque Off) tích hợp, SS1 (Safe Stop 1) (tùy chọn) |
| Bộ lọc EMC | Tích hợp (loại C2) |
| Điện trở hãm | Tích hợp |
| Phần mềm hỗ trợ | TIA Portal, Startdrive |
2. Cấu Tạo Biến Tần 6SL3210-1KE15-8UF2
Biến tần 6SL3210-1KE15-8UF2 SINAMICS G120C 2.2kW không chỉ nổi bật với các thông số kỹ thuật ấn tượng mà còn được đánh giá cao nhờ thiết kế thông minh, tối ưu hóa cho việc lắp đặt và sử dụng.
Cấu tạo của sản phẩm là sự kết hợp hoàn hảo giữa kích thước nhỏ gọn, bố trí linh kiện khoa học và chất liệu bền bỉ. Chính vì vậy, SINAMICS G120C 2.2kW được thiết kế với kích thước tối ưu, cho phép bạn lắp đặt trong các tủ điện có không gian hạn chế.
Bên cạnh đó, các cổng kết nối được bố trí hợp lý, giúp việc đấu dây trở nên nhanh chóng và thuận tiện.
- Khối nguồn: Cung cấp điện áp DC cho các mạch điều khiển và công suất.
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) để chuyển đổi điện áp DC thành điện áp AC ba pha với tần số và biên độ có thể điều chỉnh.
- Khối điều khiển: Sử dụng vi xử lý để thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị bên ngoài.
- Khối bảo vệ: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch.
- Khối giao tiếp: Hỗ trợ các giao thức truyền thông như USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn).
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ cho phép.
- Đầu nối: Bao gồm các đầu nối nguồn vào, đầu nối động cơ, đầu nối điều khiển và đầu nối truyền thông.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3210-1KE15-8UF2 SINAMICS G120C 2.2kW
- Điều khiển vector không cảm biến (SLVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ.
- Điều khiển V/f: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Tích hợp điện trở hãm: Giúp tiêu tán năng lượng khi động cơ giảm tốc, bảo vệ biến tần và động cơ.
- Chức năng STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành bằng cách ngắt mô-men xoắn của động cơ một cách an toàn.
- Hỗ trợ nhiều giao thức truyền thông: USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn), giúp dễ dàng tích hợp vào hệ thống tự động hóa.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất và giảm tiêu thụ điện năng.
- Chức năng bảo vệ động cơ: Bảo vệ động cơ khỏi quá tải, quá nhiệt, mất pha, ngắn mạch.
- Dễ dàng cài đặt và vận hành: Giao diện thân thiện, có sẵn các macro ứng dụng và hướng dẫn chi tiết.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3210-1KE15-8UF2 Với Phần Mềm
Để giúp bạn khai thác tối đa tiềm năng của biến tần 6SL3210-1KE15-8UF2 SINAMICS G120C 2.2kW, thanhthienphu.vn xin hướng dẫn chi tiết cách kết nối sản phẩm với phần mềm TIA Portal và Startdrive.
Hãy cùng thanhthienphu.vn khám phá các bước kết nối, từ chuẩn bị phần cứng, cài đặt phần mềm, đến thiết lập kết nối và cấu hình các thông số cơ bản.
Chuẩn bị phần cứng:
- Biến tần 6SL3210-1KE15-8UF2.
- Máy tính cài đặt phần mềm TIA Portal hoặc Startdrive.
- Cáp kết nối (ví dụ: cáp USB, cáp Ethernet).
- Bộ giao diện BOP-2 hoặc IOP-2 (tùy chọn).
Cài đặt phần mềm:
- Tải và cài đặt phần mềm TIA Portal hoặc Startdrive từ trang web của Siemens.
- Đảm bảo máy tính đáp ứng các yêu cầu hệ thống của phần mềm.
Kết nối phần cứng:
- Kết nối biến tần với máy tính bằng cáp kết nối.
- Nếu sử dụng BOP-2 hoặc IOP-2, kết nối với biến tần.
- Cấp nguồn cho biến tần.
Thiết lập kết nối trong phần mềm:
- Mở phần mềm TIA Portal hoặc Startdrive.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thêm biến tần vào dự án (chọn đúng mã sản phẩm 6SL3210-1KE15-8UF2).
- Thiết lập địa chỉ IP hoặc tên thiết bị (nếu kết nối qua Ethernet).
- Chọn giao thức truyền thông (ví dụ: PROFIBUS, PROFINET).
- Kiểm tra kết nối.
Cấu hình thông số:
Sử dụng phần mềm để cấu hình các thông số cơ bản như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
- Chế độ điều khiển (V/f, SLVC).
- Giới hạn dòng điện, giới hạn mô-men xoắn.
- Thời gian tăng tốc, thời gian giảm tốc.
- Các thông số bảo vệ.
Lưu cấu hình vào biến tần.
5. Cách Lập Trình Sản Phẩm 6SL3210-1KE15-8UF2 SINAMICS G120C 2.2kW
Chọn chế độ điều khiển:
- V/f: Phù hợp cho các ứng dụng đơn giản như bơm, quạt.
- SLVC: Phù hợp cho các ứng dụng yêu cầu độ chính xác cao như băng tải, máy công cụ.
Cài đặt thông số động cơ:
- Nhập các thông số của động cơ như điện áp định mức, dòng điện định mức, công suất định mức, tốc độ định mức, hệ số công suất.
- Các thông số này có thể tìm thấy trên nhãn động cơ hoặc trong tài liệu kỹ thuật của động cơ.
Thiết lập các thông số điều khiển:
- Thời gian tăng tốc: Thời gian để động cơ đạt tốc độ đặt.
- Thời gian giảm tốc: Thời gian để động cơ dừng lại.
- Giới hạn dòng điện: Giới hạn dòng điện đầu ra của biến tần để bảo vệ động cơ.
- Giới hạn mô-men xoắn: Giới hạn mô-men xoắn đầu ra của biến tần.
- Tần số chuyển mạch: Tần số đóng cắt của các IGBT trong biến tần.
Thiết lập các chức năng bảo vệ:
- Bảo vệ quá dòng: Ngắt biến tần khi dòng điện vượt quá giới hạn cho phép.
- Bảo vệ quá áp: Ngắt biến tần khi điện áp vượt quá giới hạn cho phép.
- Bảo vệ quá nhiệt: Ngắt biến tần khi nhiệt độ của biến tần hoặc động cơ vượt quá giới hạn cho phép.
- Bảo vệ mất pha: Ngắt biến tần khi một trong các pha đầu vào bị mất.
- Bảo vệ ngắn mạch: Ngắt biến tần khi xảy ra ngắn mạch ở đầu ra.
Tối ưu hóa hiệu suất:
- Sử dụng các chức năng tiết kiệm năng lượng của biến tần như chế độ ECO.
- Điều chỉnh các thông số điều khiển để đạt được hiệu suất tối ưu cho ứng dụng cụ thể.
Lưu và tải chương trình:
- Lưu chương trình đã lập trình vào bộ nhớ của biến tần.
- Tải chương trình từ bộ nhớ của biến tần khi cần thiết.
6. Khắc Phục Một Số Lỗi Thường Gặp Với Biến Tần 6SL3210-1KE15-8UF2
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm thời gian tăng tốc. |
| F0002 | Quá áp | Kiểm tra điện áp lưới, kiểm tra điện trở hãm (nếu có), tăng thời gian giảm tốc. |
| F0003 | Điện áp DC thấp | Kiểm tra điện áp lưới, kiểm tra bộ chỉnh lưu. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải, đảm bảo thông gió tốt. |
| F0005 | Quá nhiệt động cơ | Kiểm tra quạt làm mát động cơ, kiểm tra nhiệt độ môi trường, giảm tải, kiểm tra thông số động cơ. |
| F0011 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông, kiểm tra địa chỉ thiết bị. |
| F0070 | Lỗi đặt giá trị setpoint qua CB | Kiểm tra kết nối, kiểm tra thông số truyền thông, kiểm tra địa chỉ. |
| F0101 | Lỗi bộ nhớ | Khởi động lại biến tần, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (nếu lỗi vẫn còn). |
