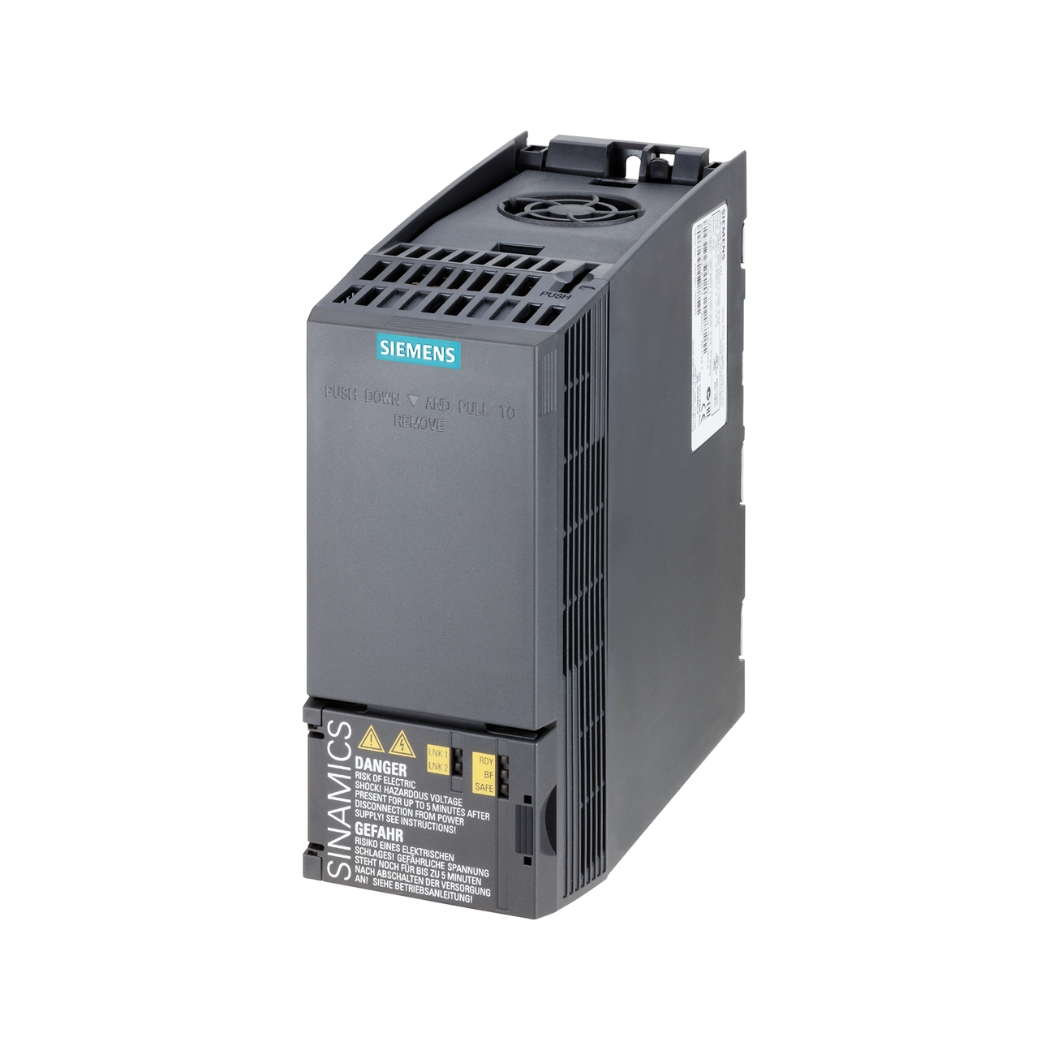

6SL3210-1KE13-2UP2 – Biến tần G120C 3AC380-480V 1.1kW Siemens

6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW, trái tim của hệ thống truyền động hiện đại, mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và tiết kiệm năng lượng cho các ứng dụng công nghiệp đa dạng.

Biến tần Siemens này là sự lựa chọn hoàn hảo để nâng cấp hệ thống, tối ưu hóa quy trình và gia tăng hiệu suất cho doanh nghiệp của bạn, đặc biệt là trong các ngành sản xuất, xây dựng và năng lượng, sản phẩm hiện đã được phân phối chính hãng tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW

2. Cấu Tạo Của 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW

Khối công suất (Power Module):

• IGBT (Insulated Gate Bipolar Transistor): Đây là trái tim của biến tần, thực hiện chức năng chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được.
• Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
• Tụ điện DC-link (DC-link Capacitor): Lưu trữ năng lượng điện một chiều và làm mịn điện áp DC, giúp cung cấp nguồn điện ổn định cho IGBT.
• Điện trở hãm (Braking Resistor) (tùy chọn): Tiêu tán năng lượng dư thừa khi động cơ hoạt động ở chế độ hãm, giúp giảm tốc độ nhanh chóng và an toàn.

Khối điều khiển (Control Unit):

• Bộ vi xử lý (Microprocessor): Xử lý các thuật toán điều khiển, nhận tín hiệu phản hồi từ động cơ và đưa ra các lệnh điều khiển IGBT để đạt được tốc độ và mô-men xoắn mong muốn.
• Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, các thông số cài đặt và dữ liệu vận hành.
• Mạch giao tiếp (Communication Interface): Cho phép biến tần giao tiếp với các thiết bị bên ngoài như PLC, HMI, máy tính thông qua các giao thức truyền thông như USS, Modbus RTU, PROFINET (tùy chọn).
• Mạch vào/ra (I/O Interface): Kết nối với các cảm biến, công tắc, nút nhấn và các thiết bị ngoại vi khác để thu thập tín hiệu và điều khiển các chức năng của biến tần.

Giao diện người dùng (User Interface):

• Bàn phím và màn hình (Keypad and Display): Cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi.
• Đèn LED báo trạng thái (Status LEDs): Hiển thị các thông tin quan trọng như nguồn, trạng thái chạy/dừng, cảnh báo và lỗi.

Vỏ máy (Enclosure):

• Vật liệu: Thường được làm bằng nhựa hoặc kim loại, có độ bền cao, chống va đập và bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động môi trường khác.
• Thiết kế: Nhỏ gọn, dễ dàng lắp đặt và bảo trì.
• Cấp bảo vệ IP20: Bảo vệ chống lại sự xâm nhập của các vật thể rắn có kích thước lớn hơn 12.5mm và không có khả năng chống nước.

Quạt làm mát (Cooling Fan):

Giúp tản nhiệt cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định và kéo dài tuổi thọ.

3. Các Tính Năng Chính Của 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW

SINAMICS G120C 1.1kW sở hữu một loạt các tính năng tiên tiến, mang lại lợi ích vượt trội cho người sử dụng:

Điều khiển V/f tuyến tính và V/f đa điểm:

• V/f tuyến tính: Phù hợp cho các ứng dụng tải không đổi như bơm, quạt.
• V/f đa điểm: Cho phép điều chỉnh tỷ lệ điện áp/tần số theo nhiều điểm khác nhau, tối ưu hóa hiệu suất cho các ứng dụng có mô-men xoắn thay đổi như máy nén, băng tải.

Điều khiển vector không cảm biến (Sensorless Vector Control – SLVC):

• Cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ.
• Đạt được hiệu suất cao và đáp ứng nhanh với các thay đổi tải.
• Giảm chi phí lắp đặt và bảo trì do không cần sử dụng cảm biến.

Chế độ tiết kiệm năng lượng ECO:

• Tự động điều chỉnh điện áp và dòng điện để giảm thiểu tổn thất năng lượng khi động cơ hoạt động ở chế độ tải nhẹ.
• Tiết kiệm đáng kể chi phí điện năng, đặc biệt trong các ứng dụng có thời gian chạy không tải lớn.

Chức năng tự động khởi động lại (Automatic Restart):

• Tự động khởi động lại động cơ sau khi mất điện tạm thời, giúp giảm thiểu thời gian dừng máy và duy trì hoạt động liên tục.
• Có thể cài đặt thời gian trễ và số lần khởi động lại.

Chức năng hãm động năng (Dynamic Braking):

• Giúp giảm tốc độ động cơ nhanh chóng bằng cách tiêu tán năng lượng dư thừa thông qua điện trở hãm (tùy chọn).
• Tăng cường độ an toàn và bảo vệ hệ thống.

Chức năng bảo vệ toàn diện:

• Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất.
• Đảm bảo an toàn cho động cơ và biến tần, kéo dài tuổi thọ thiết bị.

Tích hợp các chức năng điều khiển PID:

• Cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ.
• Không cần sử dụng bộ điều khiển PID bên ngoài, giảm chi phí và đơn giản hóa hệ thống.

Hỗ trợ nhiều giao thức truyền thông:

• USS, Modbus RTU, PROFINET (tùy chọn).
• Dễ dàng tích hợp vào hệ thống tự động hóa hiện có, cho phép giám sát và điều khiển từ xa.

Phần mềm STARTER và Startdrive:

• Giao diện trực quan, dễ sử dụng, giúp cấu hình, cài đặt và chẩn đoán lỗi nhanh chóng.
• Cung cấp các công cụ mô phỏng và phân tích để tối ưu hóa hiệu suất hệ thống.

4. Hướng Dẫn Kết Nối 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW Với Phần Mềm

Để kết nối 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW với phần mềm STARTER hoặc Startdrive, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Phần mềm: Cài đặt phần mềm STARTER hoặc Startdrive trên máy tính của bạn. Bạn có thể tải phần mềm này từ trang web của Siemens.
• Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (nếu biến tần có cổng PROFINET) để kết nối biến tần với máy tính.
• Nguồn cấp: Đảm bảo biến tần đã được cấp nguồn và ở trạng thái sẵn sàng.

Kết nối phần cứng:

• Cáp USB: Kết nối một đầu cáp USB vào cổng USB trên biến tần và đầu còn lại vào cổng USB trên máy tính.
• Cáp Ethernet: Kết nối một đầu cáp Ethernet vào cổng PROFINET trên biến tần và đầu còn lại vào cổng Ethernet trên máy tính hoặc switch mạng.

Cài đặt phần mềm:

STARTER:

• Mở phần mềm STARTER.
• Chọn “Create new project” (Tạo dự án mới).
• Chọn loại biến tần là “SINAMICS G120C”.
• Chọn giao thức truyền thông (ví dụ: USS, Modbus RTU).
• Cài đặt địa chỉ truyền thông (nếu cần).
• Chọn “Online” (Trực tuyến) để kết nối với biến tần.

Startdrive:

• Mở phần mềm Startdrive (tích hợp trong TIA Portal).
• Thêm biến tần vào dự án (Add new device).
• Chọn loại biến tần là “SINAMICS G120C”.
• Chọn giao thức truyền thông (ví dụ: PROFINET).
• Cài đặt địa chỉ IP (nếu sử dụng PROFINET).
• Chọn “Go online” (Kết nối trực tuyến) để kết nối với biến tần.

Kiểm tra kết nối:

• Sau khi kết nối thành công, phần mềm sẽ hiển thị trạng thái của biến tần và cho phép bạn truy cập vào các thông số cài đặt.
• Bạn có thể kiểm tra kết nối bằng cách đọc các thông số từ biến tần hoặc thực hiện một số lệnh điều khiển đơn giản.

5. Cách Lập Trình 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW

Việc lập trình 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW có thể được thực hiện thông qua phần mềm STARTER hoặc Startdrive.

Dưới đây là hướng dẫn cơ bản về cách lập trình biến tần:

Truy cập vào các thông số:

• Sau khi kết nối thành công với biến tần, bạn có thể truy cập vào các thông số cài đặt thông qua giao diện phần mềm.
• Các thông số được tổ chức theo các nhóm chức năng, giúp bạn dễ dàng tìm kiếm và thay đổi.

Cài đặt các thông số cơ bản:

• Thông số động cơ: Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tần số, tốc độ định mức.
• Chế độ điều khiển: Chọn chế độ điều khiển phù hợp (V/f, SLVC).
• Thời gian tăng/giảm tốc: Cài đặt thời gian tăng tốc và giảm tốc để đảm bảo động cơ khởi động và dừng êm ái.
• Giới hạn dòng điện: Cài đặt giới hạn dòng điện để bảo vệ động cơ và biến tần.
• Tần số đầu ra: Cài đặt tần số đầu ra tối đa và tối thiểu.

Cài đặt các chức năng nâng cao:

• Chức năng PID: Nếu sử dụng chức năng PID, bạn cần cài đặt các thông số như hằng số tỷ lệ (Kp), hằng số tích phân (Ki), hằng số vi phân (Kd).
• Chức năng hãm: Cài đặt các thông số liên quan đến chức năng hãm động năng hoặc hãm DC.
• Chức năng bảo vệ: Kích hoạt và cài đặt các chức năng bảo vệ như quá dòng, quá áp, thấp áp, quá nhiệt.

Lưu và tải thông số:

• Sau khi cài đặt xong, bạn cần lưu các thông số vào bộ nhớ của biến tần.
• Bạn cũng có thể tải các thông số từ biến tần vào máy tính để sao lưu hoặc sử dụng cho các biến tần khác.

Kiểm tra và vận hành:

• Sau khi lập trình xong, bạn cần kiểm tra lại các thông số và thực hiện chạy thử để đảm bảo biến tần hoạt động đúng theo yêu cầu.
• Theo dõi các thông số vận hành như tốc độ, dòng điện, điện áp để đảm bảo hệ thống hoạt động ổn định.

Ví dụ:

Để cài đặt biến tần điều khiển một động cơ bơm nước với các thông số sau:

• Công suất động cơ: 1.1 kW
• Điện áp định mức: 220 V
• Dòng điện định mức: 5 A
• Tần số định mức: 50 Hz
• Tốc độ định mức: 1450 vòng/phút
• Chế độ điều khiển: V/f tuyến tính
• Thời gian tăng/giảm tốc: 10 giây

Bạn cần thực hiện các bước sau trong phần mềm STARTER hoặc Startdrive:

• Nhập các thông số động cơ vào các tham số tương ứng (P0304, P0305, P0307, P0310, P0311).
• Chọn chế độ điều khiển V/f tuyến tính (P1300 = 0).
• Cài đặt thời gian tăng tốc (P1120 = 10) và thời gian giảm tốc (P1121 = 10).
• Lưu các thông số vào biến tần.
• Chạy thử và kiểm tra hoạt động của hệ thống.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Thanhthienphu.vn tự hào là nhà cung cấp uy tín các sản phẩm tự động hóa của Siemens tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng: 100% sản phẩm nhập khẩu trực tiếp từ Siemens, có đầy đủ CO, CQ.
• Giá cả cạnh tranh: Luôn mang đến cho khách hàng mức giá tốt nhất thị trường.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ kỹ thuật 24/7.
• Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc.
• Bảo hành chính hãng: Bảo hành theo tiêu chuẩn của Siemens.
• Hỗ trợ kỹ thuật tận tâm: Luôn đồng hành cùng khách hàng trong suốt quá trình sử dụng sản phẩm.
• Đa dạng giải pháp: Cung cấp đầy đủ các giải pháp tự động hóa cho mọi nhu cầu của khách hàng.

Đừng bỏ lỡ cơ hội nâng cấp hệ thống của bạn với 6SL3210-1KE13-2UP2 SINAMICS G120C 1.1kW!

Hãy liên hệ ngay với chúng tôi qua hotline: 08.12.77.88.99 hoặc website: thanhthienphu.vn để được tư vấn và nhận báo giá ưu đãi!

thanhthienphu.vn – Nâng tầm hiệu suất, kiến tạo tương lai!
