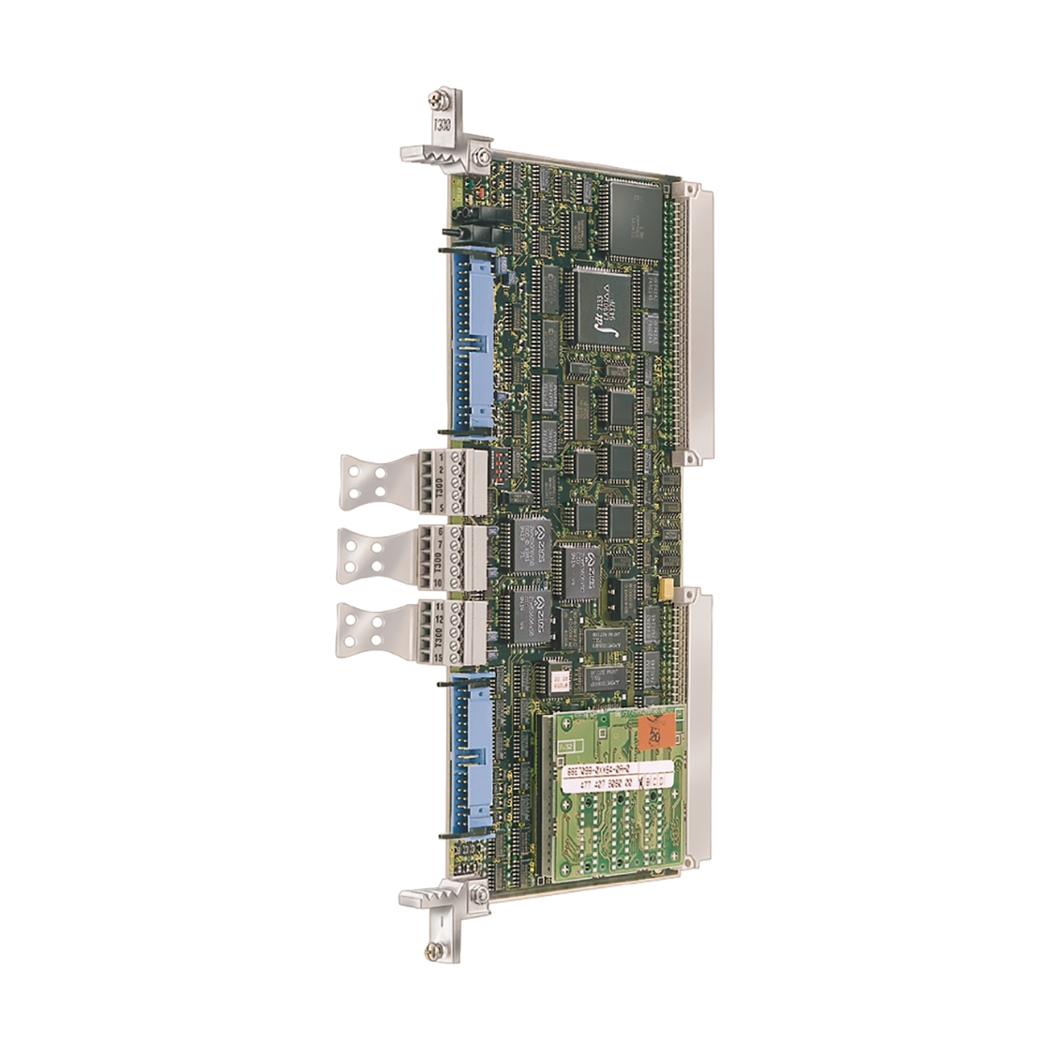

6SE7090-0XX87-4AH0 Biến tần Simovert

6SE7090-0XX87-4AH0 Simovert Masterdrives: Khám phá giải pháp điều khiển truyền động đỉnh cao, mở ra kỷ nguyên mới cho hiệu suất và sự ổn định trong hệ thống công nghiệp của bạn cùng thanhthienphu.vn.

Thiết bị biến đổi tần số tiên tiến này chính là chìa khóa giúp bạn nâng cấp quy trình sản xuất, tối ưu hóa năng lượng và khẳng định vị thế dẫn đầu. Bộ điều khiển động cơ Siemens, Drive controller Siemens.

1. Thông tin chi tiết về sản phẩm 6SE7090-0XX87-4AH0

2. Khám phá cấu tạo tinh vi của 6SE7090-0XX87-4AH0

• Khối Chỉnh lưu (Rectifier Unit): Đây là cửa ngõ tiếp nhận nguồn điện xoay chiều (AC) từ lưới điện (thường là 3 pha 380-480V). Nhiệm vụ chính của khối này là biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC). Siemens sử dụng các bộ chỉnh lưu Diode hoặc Thyristor chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và giảm thiểu sóng hài trả ngược về lưới điện, góp phần nâng cao chất lượng điện năng cho toàn hệ thống. Một số phiên bản cao cấp còn có khả năng chỉnh lưu tích cực (Active Front End – AFE), cho phép trả năng lượng tái sinh về lưới, cực kỳ hữu ích cho các ứng dụng có tính năng hãm động năng hoặc nâng hạ tải.
• Khối Liên kết DC (DC Link Unit): Nằm giữa khối chỉnh lưu và khối nghịch lưu, khối DC Link đóng vai trò như một bộ đệm năng lượng. Thành phần chính là các tụ điện dung lượng lớn, có nhiệm vụ lưu trữ năng lượng điện một chiều và làm phẳng điện áp DC sau khi chỉnh lưu. Chất lượng và dung lượng của tụ điện ảnh hưởng trực tiếp đến độ ổn định của điện áp DC bus, khả năng chịu quá tải tức thời và tuổi thọ của biến tần. Siemens lựa chọn các tụ điện có tuổi thọ cao, chịu nhiệt tốt, đảm bảo 6SE7090-0XX87-4AH0 Simovert Masterdrives hoạt động ổn định trong thời gian dài.
• Khối Nghịch lưu (Inverter Unit): Đây là trái tim của biến tần, nơi thực hiện nhiệm vụ biến đổi dòng điện một chiều (DC) từ DC Link thành dòng điện xoay chiều (AC) có tần số và điện áp thay đổi theo yêu cầu điều khiển động cơ. Khối nghịch lưu sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor). Công nghệ điều chế độ rộng xung (PWM – Pulse Width Modulation) tiên tiến được áp dụng để tạo ra dạng sóng gần sin nhất có thể, giúp động cơ hoạt động êm ái, hiệu quả và giảm tổn hao năng lượng. Chất lượng của IGBT và thuật toán PWM quyết định trực tiếp đến hiệu suất, độ chính xác điều khiển và độ ồn của động cơ.
• Khối Điều khiển (Control Unit / Electronics Board): Bộ não của 6SE7090-0XX87-4AH0 Simovert Masterdrives. Khối này chứa vi xử lý mạnh mẽ, bộ nhớ và các mạch logic thực hiện các thuật toán điều khiển phức tạp (V/f, Vector Control), xử lý tín hiệu từ các cảm biến (nếu có), giao tiếp với người dùng qua màn hình hiển thị (nếu có) hoặc phần mềm máy tính, và quản lý các giao thức truyền thông (như PROFIBUS). Bo mạch điều khiển thường được thiết kế dạng module, dễ dàng tháo lắp để thay thế, nâng cấp firmware hoặc cấu hình các tùy chọn mở rộng, mang lại sự linh hoạt tối đa cho người dùng.
• Giao diện Người dùng và Kết nối (User Interface & Connections): Bao gồm các cổng kết nối đầu cuối (terminals) cho nguồn cấp, động cơ, tín hiệu điều khiển số/tương tự (DI/DO, AI/AO), các cổng truyền thông (ví dụ: cổng Sub-D cho PROFIBUS). Một số model có thể tích hợp màn hình vận hành cơ bản (BOP) hoặc nâng cao (AOP) để cài đặt thông số và giám sát trực tiếp trên biến tần. Thiết kế các cổng kết nối rõ ràng, dễ tiếp cận giúp quá trình lắp đặt, đấu nối và bảo trì trở nên thuận tiện hơn cho các kỹ thuật viên.
• Hệ thống Tản nhiệt (Cooling System): Do hoạt động với công suất lớn, biến tần sinh nhiệt đáng kể. Hệ thống tản nhiệt, thường bao gồm quạt làm mát và các tấm tản nhiệt (heatsink) lớn, đóng vai trò quan trọng trong việc duy trì nhiệt độ hoạt động ổn định cho các linh kiện điện tử, đặc biệt là IGBT và tụ điện. Thiết kế tản nhiệt hiệu quả giúp kéo dài tuổi thọ của 6SE7090-0XX87-4AH0 Simovert Masterdrives và đảm bảo hiệu suất không bị suy giảm do quá nhiệt.

3. Những tính năng ưu việt làm nên tên tuổi 6SE7090-0XX87-4AH0

• Khả năng Tích hợp Mạng Linh Hoạt: Thông qua việc kết nối CB, hệ thống Masterdrives có thể dễ dàng tích hợp vào hầu hết các mạng truyền thông công nghiệp phổ biến như PROFIBUS DP, DeviceNet, CANopen, PROFINET. Điều này cho phép giao tiếp hai chiều tốc độ cao với hệ thống điều khiển cấp cao (PLC/SCADA), giúp đồng bộ hóa dữ liệu, giám sát trạng thái và gửi lệnh điều khiển một cách nhanh chóng và tin cậy.
• Truyền Dữ liệu Tốc độ Cao và Chính Xác: Module đảm bảo tín hiệu giữa TB và CB được truyền đi một cách toàn vẹn, không bị suy hao hay nhiễu, điều này cực kỳ quan trọng đối với các ứng dụng đòi hỏi điều khiển chính xác và phản hồi nhanh như điều khiển vị trí hoặc đồng bộ tốc độ trong các dây chuyền lắp ráp robot hay máy móc phức tạp.
• Hỗ trợ Chẩn đoán Nâng cao: Việc kết nối mạng thông qua module này cho phép truy cập vào các thông số vận hành, lịch sử lỗi và dữ liệu chẩn đoán chi tiết của biến tần từ xa. Kỹ sư bảo trì có thể nhanh chóng xác định sự cố, giảm thiểu thời gian dừng máy và lên kế hoạch bảo trì phòng ngừa hiệu quả hơn.
• Cấu hình và Tham số hóa Tập trung: Thông qua mạng truyền thông, việc cài đặt, thay đổi thông số (parameterization) cho nhiều biến tần Masterdrives có thể được thực hiện từ một máy tính trung tâm hoặc HMI, tiết kiệm đáng kể thời gian và công sức so với việc cấu hình thủ công từng thiết bị.
• Thiết kế Plug-and-Play: Việc lắp đặt module 6SE7090-0XX87-4AH0 thường rất đơn giản, chỉ cần cắm vào các khe cắm tương ứng trên TB và CB, giúp giảm thiểu thời gian lắp đặt và nguy cơ lỗi kết nối.
• Độ Tin cậy Chuẩn Công nghiệp: Được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, module này đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt, góp phần vào độ tin cậy chung của toàn bộ hệ thống Simovert Masterdrives.

4. Hướng dẫn kết nối 6SE7090-0XX87-4AH0 với phần mềm chuyên dụng

1. Chuẩn bị Phần cứng và Phần mềm:

• Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm Siemens DriveMonitor (phiên bản phù hợp với firmware của Masterdrives). Bạn có thể tải về từ trang web hỗ trợ của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ.
• Cáp kết nối phù hợp: Thường là cáp RS232 (DB9) hoặc cáp USB-to-Serial adapter nếu máy tính không có cổng COM. Đảm bảo cáp đúng chuẩn và chất lượng tốt.
• Biến tần Simovert Masterdrives đã được cấp nguồn và sẵn sàng hoạt động (đảm bảo an toàn, động cơ đã được cách ly nếu cần).

2. Kết nối Vật lý:

• Xác định cổng giao tiếp trên biến tần Masterdrives (thường là cổng X300 hoặc cổng trên Communication Board nếu có).
• Kết nối một đầu cáp vào cổng giao tiếp trên biến tần.
• Kết nối đầu còn lại của cáp vào cổng COM hoặc cổng USB (thông qua adapter) trên máy tính của bạn.

3. Cấu hình Kết nối trong DriveMonitor:

• Khởi động phần mềm DriveMonitor trên máy tính.
• Trong DriveMonitor, vào menu cài đặt giao tiếp (thường là Set PG/PC Interface hoặc tương tự).
• Chọn đúng cổng COM mà bạn đã kết nối cáp (ví dụ: COM1, COM3,…). Nếu dùng USB adapter, bạn cần kiểm tra trong Device Manager của Windows để biết cổng COM ảo được tạo ra.
• Thiết lập các thông số giao tiếp (Baud rate, Parity, Data bits, Stop bits) phải khớp với cài đặt trên biến tần Masterdrives (tham khảo tài liệu kỹ thuật của biến tần hoặc các thông số mặc định). Thông thường là 9600 hoặc 19200 baud, 8 data bits, no parity, 1 stop bit.
• Lưu lại cấu hình giao tiếp.

4. Thiết lập Kết nối Trực tuyến (Online):

• Trong DriveMonitor, chọn chức năng kết nối trực tuyến (Go Online / Connect).
• Phần mềm sẽ quét tìm thiết bị trên cổng COM đã chọn.
• Nếu kết nối thành công, DriveMonitor sẽ hiển thị thông tin về biến tần Masterdrives, cho phép bạn truy cập vào danh sách thông số, trạng thái hoạt động, và các công cụ chẩn đoán.

5. Xử lý Sự cố Kết nối (Nếu có):

• Kiểm tra lại cáp kết nối và các đầu cắm.
• Đảm bảo chọn đúng cổng COM và thông số giao tiếp trong DriveMonitor.
• Kiểm tra cài đặt thông số giao tiếp trên chính biến tần (thông qua BOP/AOP nếu có).
• Thử khởi động lại biến tần và máy tính.
• Đảm bảo driver cho cáp USB-to-Serial đã được cài đặt đúng.

5. Bí quyết lập trình 6SE7090-0XX87-4AH0 hiệu quả

1. An Toàn Là Trên Hết: Trước khi tiến hành bất kỳ thay đổi thông số nào, đảm bảo nguồn điện chính đã được ngắt an toàn hoặc động cơ đã được cách ly cơ học để tránh khởi động ngoài ý muốn. Luôn tham khảo tài liệu hướng dẫn an toàn của Siemens.

2. Truy cập Chế độ Cài đặt:

• Qua BOP/AOP: Nhấn phím P để vào chế độ Parameter. Sử dụng các phím mũi tên lên/xuống để di chuyển giữa các thông số (Pxxx) và phím P để vào/thoát hoặc xác nhận thay đổi giá trị.
• Qua DriveMonitor: Sau khi kết nối trực tuyến (Online), truy cập vào danh sách thông số (Parameter List). Bạn có thể xem, chỉnh sửa, lưu trữ và tải thông số một cách trực quan.

3. Reset về Mặc định Nhà sản xuất (Factory Reset – Tùy chọn): Nếu bạn muốn bắt đầu với cấu hình sạch, có thể thực hiện Factory Reset bằng cách cài đặt thông số P053 = 2 (hoặc giá trị tương ứng) và P970 = 0 (hoặc giá trị tương ứng). Lưu ý: Thao tác này sẽ xóa toàn bộ cài đặt hiện tại.

4. Nhập Thông số Động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác. Các thông số cần nhập thường bao gồm:

• P100: Chọn chế độ điều khiển (ví dụ: 1=V/f, 3=Vector Control).

• P101: Điện áp định mức của động cơ (V).

• P102: Dòng điện định mức của động cơ (A).

• P103: Công suất định mức của động cơ (kW hoặc HP).

• P104: Tần số định mức của động cơ (Hz).

• P105: Tốc độ định mức của động cơ (RPM).

• P107: Hệ số công suất (Cos Phi) của động cơ.

• P109: Kiểu đấu dây động cơ (Sao/Tam giác).

5. Tính toán Dữ liệu Động cơ (Motor Calculation): Sau khi nhập đủ thông số động cơ, cần thực hiện lệnh tính toán để biến tần tối ưu hóa mô hình điều khiển. Thường thực hiện bằng cách cài đặt P115 = 1.

6. Cài đặt Thông số Vận hành Cơ bản:

• P462, P464: Cài đặt thời gian tăng tốc và giảm tốc (Ramp-up/Ramp-down time).
• P452, P453: Cài đặt giới hạn tần số tối thiểu và tối đa.
• P554 – P570: Cấu hình các đầu vào số (Digital Inputs) để nhận lệnh Start/Stop, Chạy thuận/nghịch, Chọn tốc độ cố định,…
• P585 – P590: Cấu hình các đầu ra số (Digital Outputs) để báo trạng thái (Chạy, Lỗi, Đạt tốc độ,…).
• P600 – P6xx: Cấu hình các đầu vào/ra tương tự (Analog Inputs/Outputs) nếu sử dụng tín hiệu 4-20mA hoặc 0-10V để điều khiển tốc độ hoặc giám sát.

7. Tinh chỉnh Nâng cao (Tùy chọn): Tùy theo ứng dụng (bơm, quạt, băng tải, máy trục,…) và yêu cầu về độ chính xác, bạn có thể cần tinh chỉnh thêm các thông số liên quan đến chế độ điều khiển Vector, PID, các chức năng bảo vệ,…

8. Lưu Thông số: Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ EEPROM của biến tần (thường là P971 = 1 hoặc chức năng Save trong DriveMonitor) để đảm bảo cài đặt không bị mất khi ngắt nguồn.

6. Xử lý nhanh các sự cố thường gặp trên 6SE7090-0XX87-4AH0

F001 (Overcurrent): Lỗi Quá dòng

• Nguyên nhân có thể: Thời gian tăng tốc (P462) quá ngắn, ngắn mạch đầu ra U,V,W hoặc chạm đất, động cơ bị kẹt hoặc quá tải nặng, thông số động cơ (P101-P107) cài đặt sai, lỗi module công suất IGBT.
• Xử lý cơ bản: Kiểm tra lại thông số động cơ và thời gian tăng tốc. Kiểm tra cáp động cơ và tình trạng cơ khí của tải. Thử tăng thời gian tăng tốc. Reset lỗi (nhấn phím P trên BOP/AOP hoặc lệnh Reset Fault trong DriveMonitor). Nếu lỗi tái diễn, cần kiểm tra sâu hơn phần cứng biến tần và động cơ.

F002 (Overvoltage): Lỗi Quá áp DC Link

• Nguyên nhân có thể: Điện áp nguồn vào quá cao, thời gian giảm tốc (P464) quá ngắn đối với tải có quán tính lớn, động cơ bị quay bởi tải ngoài (regenerative mode) mà không có điện trở hãm (braking resistor) hoặc bộ hãm phù hợp.
• Xử lý cơ bản: Kiểm tra điện áp nguồn. Tăng thời gian giảm tốc. Kiểm tra và lắp đặt điện trở hãm nếu cần thiết (kích hoạt chức năng hãm trong thông số). Reset lỗi.

F006 (Undervoltage): Lỗi Thấp áp DC Link

• Nguyên nhân có thể: Điện áp nguồn vào quá thấp hoặc bị sụt áp đột ngột, lỗi bộ chỉnh lưu đầu vào, lỗi contactor nguồn chính (nếu có).
• Xử lý cơ bản: Kiểm tra điện áp và chất lượng nguồn cấp. Kiểm tra cầu chì, aptomat, contactor đầu vào. Reset lỗi. Nếu lỗi liên tục, kiểm tra phần cứng biến tần.

F011 (Over Temperature): Lỗi Quá nhiệt Biến tần

• Nguyên nhân có thể: Nhiệt độ môi trường quá cao, quạt làm mát biến tần bị hỏng hoặc bị kẹt, khe thông gió bị bít kín, biến tần hoạt động quá tải trong thời gian dài.
• Xử lý cơ bản: Kiểm tra nhiệt độ môi trường xung quanh biến tần. Đảm bảo quạt làm mát hoạt động bình thường và luồng gió không bị cản trở. Vệ sinh bộ tản nhiệt. Giảm tải hoặc kiểm tra lại kích thước biến tần so với yêu cầu tải. Chờ biến tần nguội và Reset lỗi.

F023 (Output Fault): Lỗi Ngõ ra

• Nguyên nhân có thể: Lỗi chạm đất một pha ngõ ra (U, V, W).
• Xử lý cơ bản: Kiểm tra cách điện của cáp động cơ và cuộn dây động cơ. Tìm vị trí chạm đất và khắc phục. Reset lỗi.

A015 – A017 (Load Monitoring): Cảnh báo Giám sát Tải

• Nguyên nhân có thể: Động cơ chạy không tải hoặc tải quá nhẹ (A015), động cơ bị kẹt hoặc quá tải (A016, A017).
• Xử lý cơ bản: Đây là cảnh báo, biến tần thường vẫn hoạt động. Kiểm tra tình trạng cơ khí của tải. Điều chỉnh lại các thông số giám sát tải nếu cần (P480-P487).

Lỗi liên quan đến Giao tiếp (Communication Fault – thường F070, F072, F082… tùy theo loại CB):

• Nguyên nhân có thể: Lỗi cáp truyền thông, nhiễu tín hiệu, lỗi cấu hình địa chỉ hoặc thông số mạng, lỗi Communication Board (CB) hoặc Master (PLC), lỗi kết nối tại module adapter 6SE7090-0XX87-4AH0.
• Xử lý cơ bản: Kiểm tra cáp mạng, đầu nối, điện trở đầu cuối (terminating resistor). Kiểm tra cài đặt địa chỉ và thông số mạng trên cả biến tần và PLC/Master. Đảm bảo module 6SE7090-0XX87-4AH0 và CB được gắn chắc chắn. Thử thay thế cáp hoặc module nếu nghi ngờ hỏng.
