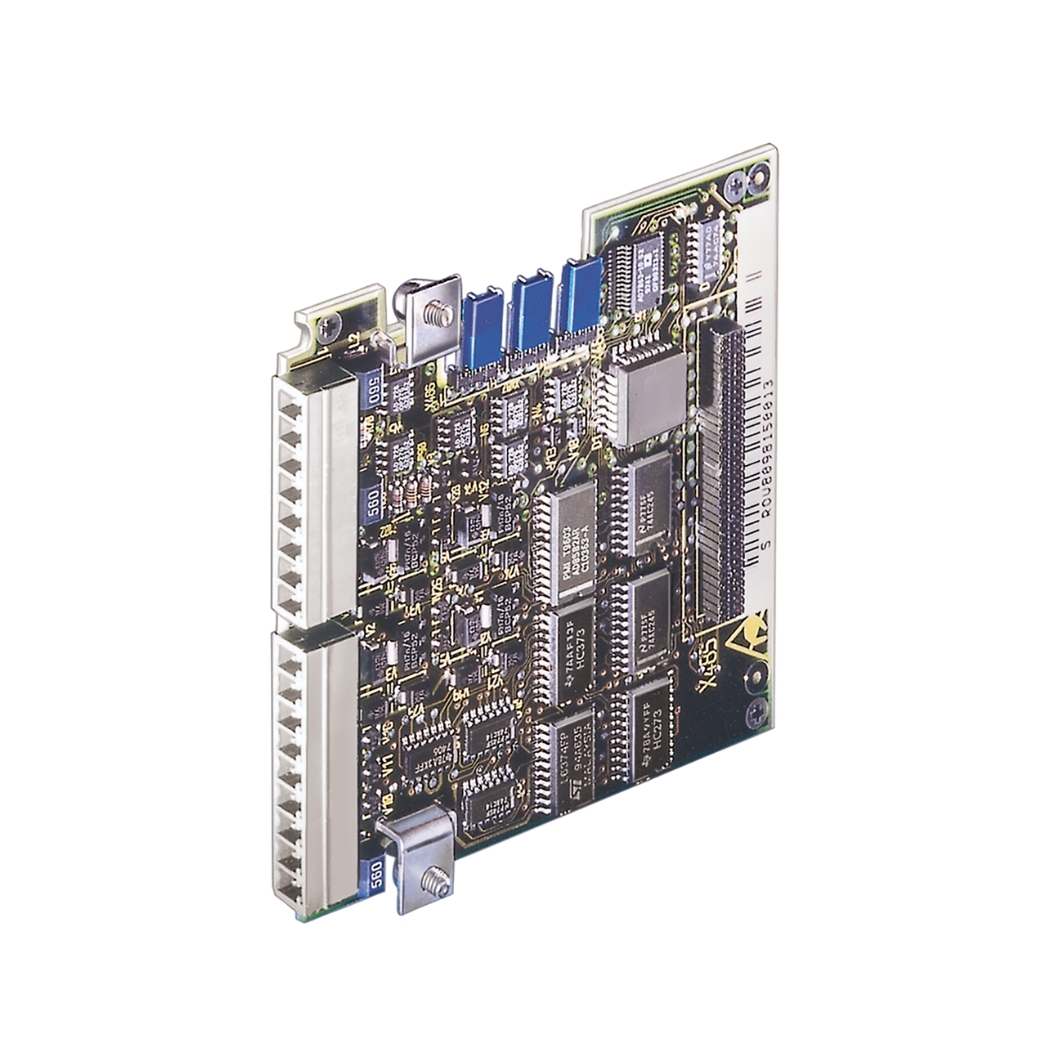

6SE7090-0XX84-0KC0 Simovert Masterdrives

6SE7090-0XX84-0KC0 Simovert Masterdrives, trái tim mạnh mẽ cho hệ thống truyền động công nghiệp hiện đại, là giải pháp tối ưu mà thanhthienphu.vn tự hào mang đến, giúp các kỹ sư và doanh nghiệp nâng cao hiệu suất, tiết kiệm năng lượng và đảm bảo vận hành ổn định.

Khám phá ngay bộ biến tần Siemens ưu việt này để khai phá tiềm năng vô hạn cho dây chuyền sản xuất và ứng dụng tự động hóa của bạn, đồng thời giải quyết triệt để những thách thức về thiết bị lỗi thời và chi phí vận hành cao.

1. Thông tin chi tiết về sản phẩm 6SE7090-0XX84-0KC0

2. Khám phá cấu tạo ưu việt của 6SE7090-0XX84-0KC0

• Bo Mạch In (Printed Circuit Board – PCB): Nền tảng vật lý chính, được làm từ vật liệu chất lượng cao, chịu nhiệt và cách điện tốt. Các đường mạch được thiết kế tối ưu để đảm bảo truyền tín hiệu ổn định, giảm nhiễu điện từ (EMC), một yếu tố cực kỳ quan trọng trong môi trường công nghiệp nhiều thiết bị điện tử hoạt động đồng thời.
• Vi Mạch Tích Hợp (Integrated Circuits – ICs): Bao gồm các chip xử lý tín hiệu giao tiếp, bộ đệm (buffer), và các IC chuyên dụng khác để thực hiện chức năng chuyển đổi và quản lý luồng dữ liệu theo các giao thức được hỗ trợ (ví dụ: USS). Đây là bộ não của bo mạch, quyết định khả năng và tốc độ giao tiếp.
• Linh Kiện Điện Tử Bề Mặt (Surface Mount Devices – SMDs): Phần lớn các linh kiện như điện trở, tụ điện, cuộn cảm nhỏ được sử dụng dưới dạng SMD để tối ưu hóa không gian, tăng mật độ linh kiện và cải thiện hiệu suất ở tần số cao. Việc sử dụng SMD cũng phù hợp với quy trình sản xuất tự động hóa cao của Siemens, đảm bảo tính đồng nhất và chất lượng.
• Cổng Giao Tiếp Vật Lý (Physical Communication Port): Thường là một cổng kết nối chuẩn như DB9 (cho RS232/RS485) hoặc các loại connector công nghiệp khác. Cổng này được thiết kế chắc chắn, đảm bảo kết nối ổn định và bền bỉ ngay cả khi có rung động hoặc các tác động cơ học nhẹ trong quá trình vận hành. Tiếp điểm được mạ chất lượng cao để chống oxy hóa và đảm bảo tiếp xúc tốt.
• Đầu Nối Bo Mạch (Board Connector): Phần kết nối trực tiếp với bo mạch điều khiển CUVC. Siemens sử dụng các loại đầu nối chất lượng cao, đảm bảo tín hiệu được truyền dẫn chính xác và an toàn giữa bo mạch tùy chọn và bộ điều khiển trung tâm. Thiết kế này cho phép tháo lắp dễ dàng khi cần bảo trì hoặc nâng cấp.
• Các Linh Kiện Bảo Vệ (Protection Components): Có thể bao gồm các cầu chì nhỏ, diode bảo vệ quá áp, hoặc các thành phần lọc nhiễu để bảo vệ bo mạch khỏi các sự cố về điện hoặc nhiễu từ bên ngoài, tăng cường độ tin cậy và tuổi thọ cho cả bo mạch và bộ điều khiển CUVC.
• Đèn LED Chỉ Thị (Indicator LEDs) (Nếu có): Một số bo mạch giao tiếp có thể được trang bị đèn LED để hiển thị trạng thái hoạt động, trạng thái truyền/nhận dữ liệu, giúp người dùng dễ dàng theo dõi và chẩn đoán sự cố nhanh chóng.

3. Những tính năng chính làm nên sự khác biệt của 6SE7090-0XX84-0KC0

• Điều Khiển Vector Hiệu Suất Cao (High-Performance Vector Control): Đây là trái tim của Masterdrives VC. Thuật toán điều khiển vector cho phép biến tần kiểm soát độc lập moment và tốc độ của động cơ không đồng bộ, mang lại độ chính xác và đáp ứng động cực cao, tương đương với động cơ DC. Tính năng này đặc biệt quan trọng trong các ứng dụng như máy công cụ CNC, cần trục, thang máy, máy kéo dây, nơi yêu cầu mô-men khởi động lớn và điều khiển tốc độ chính xác ở dải tốc độ rộng, kể cả ở tốc độ gần bằng không.
• Kiểm Soát Mô-men Trực Tiếp (Direct Torque Control – DTC – Tùy chọn hoặc tương đương FOC): Một số phiên bản cao cấp có thể tích hợp hoặc tương đương với các thuật toán kiểm soát mô-men tiên tiến, cho phép đáp ứng mô-men cực nhanh và chính xác mà không cần cảm biến tốc độ (encoder) trong nhiều trường hợp, giảm chi phí lắp đặt và tăng độ tin cậy hệ thống.
• Chức Năng Tiết Kiệm Năng Lượng Tích Hợp: Simovert Masterdrives được trang bị các chế độ vận hành tối ưu hóa hiệu suất năng lượng. Ví dụ, chế độ điều khiển V/f với tối ưu hóa dòng từ hóa (Flux Current Control) tự động giảm dòng kích từ khi động cơ non tải hoặc chạy ở tải thấp, giúp giảm tổn hao năng lượng đáng kể, đặc biệt hiệu quả cho các ứng dụng bơm và quạt. Theo các nghiên cứu, việc sử dụng biến tần hiệu suất cao có thể tiết kiệm từ 20% đến 50% năng lượng tiêu thụ so với các phương pháp điều khiển truyền thống.
• Khả Năng Lập Trình Linh Hoạt Với Khối Chức Năng (Function Blocks): Masterdrives cung cấp một thư viện phong phú các khối chức năng tự do lập trình (ví dụ: CFC – Continuous Function Chart trong Drive ES). Điều này cho phép các kỹ sư tạo ra các logic điều khiển phức tạp, các chức năng tự động hóa riêng biệt ngay bên trong biến tần mà không cần đến PLC bên ngoài cho các tác vụ đơn giản, giúp tiết kiệm chi phí và đơn giản hóa hệ thống. Ví dụ, bạn có thể lập trình logic điều khiển tuần tự, các hàm toán học, bộ PID tích hợp…
• Tích Hợp Các Chức Năng An Toàn (Integrated Safety Functions – Tùy chọn): Một số cấu hình Masterdrives hỗ trợ các chức năng an toàn như Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), giúp đáp ứng các tiêu chuẩn an toàn máy móc quốc tế (ví dụ: ISO 13849-1, IEC 62061), giảm thiểu rủi ro tai nạn lao động và đơn giản hóa việc thiết kế hệ thống an toàn.
• Khả Năng Giao Tiếp Mạng Công Nghiệp Mạnh Mẽ: Như đã đề cập ở phần cấu tạo, 6SE7090-0XX84-0KC0 có thể là một module giao tiếp hoặc hỗ trợ các module giao tiếp đa dạng (PROFIBUS, PROFINET, CANopen…). Điều này cho phép biến tần trao đổi dữ liệu tốc độ cao với hệ thống điều khiển trung tâm, thực hiện điều khiển đồng bộ nhiều trục, thu thập dữ liệu vận hành để phân tích và bảo trì dự đoán.
• Tự Động Nhận Dạng Thông Số Động Cơ (Motor Identification / Auto-tuning): Tính năng này giúp biến tần tự động đo lường và tối ưu hóa các thông số điều khiển dựa trên đặc tính thực tế của động cơ được kết nối. Quá trình này đảm bảo hiệu suất điều khiển tốt nhất, vận hành ổn định và giảm thiểu thời gian cài đặt ban đầu cho kỹ thuật viên.
• Khả Năng Chịu Quá Tải Cao: Biến tần Masterdrives thường được thiết kế để chịu được dòng quá tải trong một khoảng thời gian nhất định (ví dụ: 150% trong 60 giây), đáp ứng các yêu cầu khởi động nặng hoặc tải thay đổi đột ngột trong các ứng dụng công nghiệp khắc nghiệt.

4. Hướng dẫn chi tiết kết nối 6SE7090-0XX84-0KC0 với phần mềm

Phần mềm cần thiết:

• DriveMonitor: Đây là phần mềm cổ điển và phổ biến nhất của Siemens dành cho dòng Simovert Masterdrives và một số dòng biến tần khác. Nó cung cấp đầy đủ các chức năng cần thiết cho việc commissioning, giám sát và chẩn đoán.
• SIMOVIS: Một công cụ khác, đôi khi được sử dụng thay thế hoặc song song với DriveMonitor, cung cấp một số tính năng và giao diện khác biệt.
• Starter: Phần mềm thế hệ mới hơn của Siemens, hỗ trợ nhiều dòng biến tần hiện đại hơn, nhưng cũng có khả năng tương thích ngược với Masterdrives ở một mức độ nhất định (thường cần cài đặt thêm gói hỗ trợ SSP – SINAMICS Support Package).

Các bước thực hiện kết nối (Sử dụng DriveMonitor và cáp RS232):

1. Chuẩn bị phần cứng:

• Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm DriveMonitor. Đảm bảo máy tính có cổng COM (RS232) vật lý hoặc sử dụng bộ chuyển đổi USB-to-RS232 chất lượng tốt (ví dụ: sử dụng chip FTDI hoặc Prolific).
• Cáp kết nối phù hợp: Siemens thường cung cấp cáp chuyên dụng (ví dụ: 6SX7005-0AB00) hoặc bạn có thể tự chế tạo cáp theo sơ đồ chân chuẩn (kết nối chân TxD, RxD, GND giữa cổng COM của PC và cổng X300 trên biến tần). Sơ đồ chân chi tiết có thể tìm thấy trong tài liệu kỹ thuật của Masterdrives (Compendium). Liên hệ thanhthienphu.vn để được hỗ trợ về cáp kết nối.
• Bộ điều khiển 6SE7090-0XX84-0KC0 đã được cấp nguồn điều khiển (Control Voltage).

2. Kết nối vật lý:

• Cắm một đầu cáp vào cổng COM (hoặc bộ chuyển đổi USB-to-RS232) trên máy tính.
• Cắm đầu còn lại của cáp vào cổng X300 (thường là cổng Sub-D 9 chân cái) trên Control Unit của Masterdrives.

3. Cài đặt thông số giao tiếp trên biến tần (Nếu cần):

Thông thường, các thông số giao tiếp USS mặc định trên cổng X300 đã được cài đặt sẵn. Tuy nhiên, bạn cần kiểm tra hoặc cài đặt lại nếu cần thiết thông qua màn hình BOP/AOP:

• P071: Địa chỉ biến tần (USS Address) – Thường đặt là 0 hoặc 1 cho kết nối điểm-điểm với PC.
• P701: Tốc độ Baud (Baud Rate) – Phải khớp với cài đặt trên DriveMonitor (phổ biến là 9600 bps hoặc 19200 bps).
• P702: Số lượng Data Bits – Thường là 8.
• P703: Parity – Thường là Even (Chẵn) hoặc None.
• P704: Số lượng Stop Bits – Thường là 1.

Ghi lại các giá trị này để cấu hình trên DriveMonitor.

4. Cấu hình kết nối trên DriveMonitor:

• Khởi động phần mềm DriveMonitor trên máy tính.
• Vào menu Options -> Set PG/PC Interface.
• Trong cửa sổ Set PG/PC Interface, chọn giao diện là PC Com port (USS).
• Nhấn nút Properties.
• Chọn đúng cổng COM mà bạn đang sử dụng (ví dụ: COM1, COM3…).
• Thiết lập các thông số Baud Rate, Parity, Data Bits, Stop Bits sao cho khớp chính xác với các giá trị đã cài đặt trên biến tần (Bước 3).
• Nhấn OK để lưu cấu hình.

5. Thiết lập kết nối trực tuyến:

• Trong DriveMonitor, vào menu Target System -> Establish connection.
• Hoặc nhấn vào biểu tượng kết nối trên thanh công cụ.
• Phần mềm sẽ quét tìm biến tần trên cổng COM đã chọn với địa chỉ USS đã cấu hình (thường DriveMonitor sẽ thử quét các địa chỉ phổ biến).
• Nếu kết nối thành công, trạng thái của biến tần sẽ hiển thị trên giao diện phần mềm, và bạn có thể bắt đầu thực hiện các thao tác như đọc/ghi thông số, giám sát…

Lưu ý quan trọng:

• Đảm bảo driver cho bộ chuyển đổi USB-to-RS232 đã được cài đặt đúng cách trên máy tính.
• Kiểm tra kỹ sơ đồ chân cáp kết nối nếu bạn tự chế tạo.
• Trong môi trường công nghiệp có nhiều nhiễu, nên sử dụng cáp có lớp chống nhiễu tốt.
• Nếu kết nối qua Profibus hoặc các mạng khác, quy trình cấu hình sẽ khác và phức tạp hơn, đòi hỏi kiến thức về mạng công nghiệp tương ứng.

5. Làm chủ 6SE7090-0XX84-0KC0

Bước 1: Truy Cập Tham Số Biến Tần

• Sử dụng Bàn Phím Tích Hợp (Operator Panel – AOP/BOP): Nếu biến tần có màn hình và bàn phím, bạn có thể truy cập trực tiếp vào menu tham số. Di chuyển đến nhóm tham số liên quan đến giao tiếp (thường là nhóm P69x, P7xx trong Masterdrives).
• Sử dụng Phần Mềm (DriveMonitor/STARTER): Kết nối máy tính với biến tần thông qua bo mạch 0KC0 như hướng dẫn ở mục trước. Sau khi kết nối online, bạn có thể duyệt qua cây tham số một cách trực quan, đọc giá trị hiện tại và ghi giá trị mới. Sử dụng phần mềm thường nhanh chóng và thuận tiện hơn, đặc biệt khi cần cài đặt nhiều tham số hoặc sao lưu/phục hồi cấu hình.

Bước 2: Các Tham Số Quan Trọng Cần Cấu Hình Cho Giao Tiếp USS (Ví Dụ)

• P053 (Parameter Access Level): Đảm bảo bạn đang ở cấp độ truy cập đủ cao (thường là Expert hoặc Advanced) để có thể thay đổi các tham số hệ thống như tham số giao tiếp.
• P700 (USS Baud Rate Selection): Lựa chọn tốc độ truyền dữ liệu mong muốn (ví dụ: index 3 = 9600 bps, index 4 = 19200 bps, index 6 = 187.5 kbps,…). Giá trị này phải khớp với cài đặt trên thiết bị Master (PLC/HMI) và trong phần mềm cấu hình PG/PC Interface.
• P701 (USS Address): Đặt địa chỉ duy nhất cho biến tần trên mạng USS (từ 0 đến 30, hoặc 0 đến 15 tùy cấu hình). Địa chỉ này không được trùng với các thiết bị khác trên cùng một bus. Thiết bị Master sẽ sử dụng địa chỉ này để giao tiếp với biến tần cụ thể.
• P702 (USS PZD Length): Xác định số lượng từ dữ liệu quá trình (Process Data words – PZD) sẽ được trao đổi tự động giữa Master và Slave trong mỗi chu kỳ quét. PZD thường chứa các thông tin điều khiển cốt lõi (như từ điều khiển – STW, giá trị đặt tốc độ – HSW) và thông tin trạng thái (như từ trạng thái – ZSW, giá trị tốc độ thực tế – HIW). Ví dụ, chọn giá trị 2 nghĩa là trao đổi 2 PZD (thường là STW/HSW và ZSW/HIW).
• P703 (USS PKW Length): Xác định số lượng từ dữ liệu tham số (Parameter Value words – PKW) được phép trao đổi. PKW dùng để đọc/ghi các tham số bất kỳ của biến tần (ví dụ: đọc mã lỗi, ghi thời gian tăng tốc). Giá trị thường là 128 (cho phép truy cập toàn bộ tham số) hoặc 4.
• P704 (USS Telegram Off Time): Cài đặt thời gian giám sát (timeout). Nếu biến tần không nhận được telegram hợp lệ từ Master trong khoảng thời gian này, nó sẽ coi là mất kết nối và có thể kích hoạt phản ứng lỗi (ví dụ: dừng động cơ).
• P554 – P594 (BI: Command Source Selection): Cấu hình nguồn nhận lệnh điều khiển (chạy/dừng, đảo chiều,…). Bạn cần cài đặt các tham số này để biến tần nhận lệnh từ bus truyền thông (ví dụ: chọn giá trị là 3001, 3002,… tương ứng với bit trong Từ điều khiển USS).
• P443 (Setpoint Source Selection): Cấu hình nguồn nhận giá trị đặt tốc độ. Tương tự, chọn nguồn là từ bus truyền thông (ví dụ: giá trị 3001, 3002,… tương ứng với Từ giá trị đặt USS).

Bước 3: Cấu Hình Trên Thiết Bị Master (PLC/HMI)

• Trên PLC (ví dụ: SIMATIC S7), bạn cần sử dụng các khối hàm (Function Blocks – FBs) hoặc hàm hệ thống (System Functions – SFCs) được Siemens cung cấp để giao tiếp qua USS.
• Trong cấu hình của khối hàm này, bạn cần khai báo đúng địa chỉ biến tần (khớp với P701), cấu hình PZD/PKW (khớp với P702/P703), và tốc độ Baud (khớp với P700).
• Lập trình logic để gửi Từ điều khiển (STW) và Giá trị đặt (HSW) đến biến tần, đồng thời đọc về Từ trạng thái (ZSW) và Giá trị thực tế (HIW) để giám sát và điều khiển.

Bước 4: Kiểm Tra và Tinh Chỉnh

• Sau khi hoàn tất cài đặt trên cả biến tần và Master, hãy kiểm tra kết nối. Sử dụng các công cụ chẩn đoán trong phần mềm DriveMonitor/STARTER hoặc trên PLC để xem trạng thái giao tiếp.
• Thử gửi lệnh chạy/dừng, thay đổi tốc độ từ Master và quan sát phản ứng của động cơ.
• Kiểm tra xem các giá trị trạng thái đọc về có chính xác không.
• Nếu gặp sự cố, kiểm tra lại các tham số cài đặt, cáp kết nối, và sử dụng các công cụ chẩn đoán lỗi truyền thông.

6. Khắc phục nhanh chóng một số lỗi thường gặp trên 6SE7090-0XX84-0KC0

7. Thanhthienphu.vn đồng hành cùng bạn trên hành trình tối ưu hóa và nâng tầm hiệu suất

Đừng để những thiết bị cũ kỹ, hiệu suất thấp cản trở bước tiến của doanh nghiệp bạn! Hãy nắm bắt cơ hội nâng cấp hệ thống truyền động với giải pháp 6SE7090-0XX84-0KC0 Simovert Masterdrives ưu việt từ Siemens.

Tại sao nên chọn thanhthienphu.vn?

• Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi được đào tạo bài bản, có kinh nghiệm thực tế dày dặn với các dòng sản phẩm của Siemens, đặc biệt là Simovert Masterdrives. Chúng tôi am hiểu sâu sắc về ứng dụng, cấu hình, lập trình và xử lý sự cố, sẵn sàng tư vấn giải pháp tối ưu nhất cho từng yêu cầu cụ thể.
• Sản phẩm chính hãng, chất lượng đảm bảo: Thanhthienphu.vn cam kết cung cấp 100% sản phẩm 6SE7090-0XX84-0KC0 và các module liên quan chính hãng Siemens, đầy đủ chứng từ xuất xứ (CO), chứng nhận chất lượng (CQ), đảm bảo quyền lợi và sự an tâm tuyệt đối cho khách hàng.
• Giá cả cạnh tranh và linh hoạt: Chúng tôi hiểu rõ bài toán chi phí của doanh nghiệp, đặc biệt là các doanh nghiệp vừa và nhỏ. Thanhthienphu.vn luôn nỗ lực mang đến mức giá hợp lý nhất cùng các chính sách bán hàng linh hoạt, hỗ trợ quý vị tối ưu hóa ngân sách đầu tư.
• Dịch vụ hỗ trợ kỹ thuật tận tâm: Không chỉ dừng lại ở việc bán hàng, chúng tôi coi trọng dịch vụ hậu mãi. Bất cứ khi nào quý vị cần hỗ trợ về kỹ thuật, cài đặt, xử lý lỗi hay tư vấn nâng cấp, hãy gọi ngay hotline 08.12.77.88.99, đội ngũ của chúng tôi luôn sẵn sàng lắng nghe và giải đáp nhanh chóng, hiệu quả.

Liên hệ ngay hôm nay!

• Gọi ngay hotline 08.12.77.88.99: Để nhận tư vấn kỹ thuật miễn phí, báo giá chi tiết và giải đáp mọi thắc mắc về sản phẩm và dịch vụ.
• Truy cập website thanhthienphu.vn: Khám phá thêm thông tin về sản phẩm, các giải pháp tự động hóa khác và các bài viết kỹ thuật hữu ích.
• Ghé thăm văn phòng chúng tôi: Tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và cảm nhận sự chuyên nghiệp.

Thanhthienphu.vn không chỉ mang đến thiết bị, chúng tôi mang đến giải pháp, sự an tâm và cơ hội phát triển.
