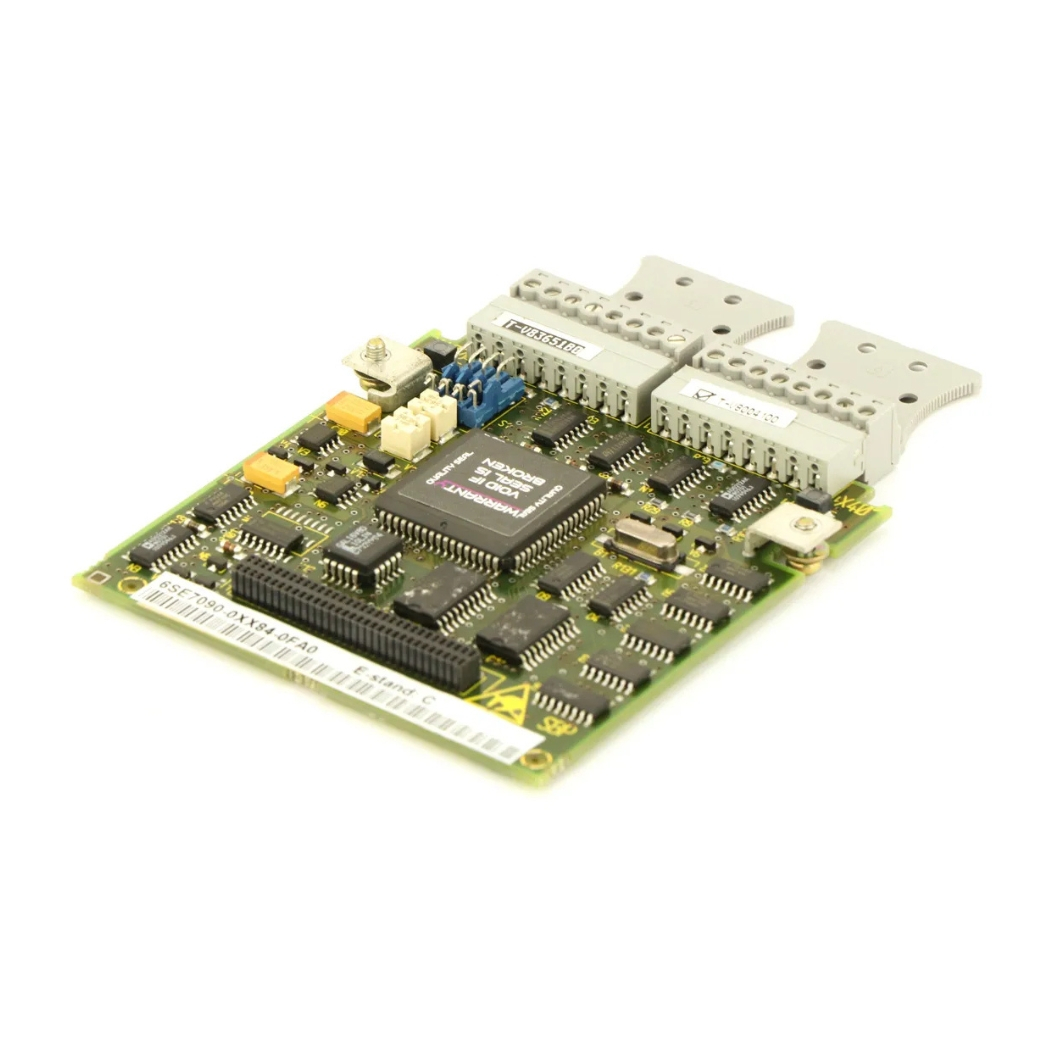

6SE7090-0XX84-0FA0 Biến tần Simovert

6SE7090-0XX84-0FA0 Simovert Masterdrives, một tuyệt tác kỹ thuật từ Siemens, không chỉ là một bộ biến tần thông thường, mà còn là trung tâm điều khiển linh hoạt, mang đến giải pháp truyền động điện AC mạnh mẽ và đáng tin cậy, đáp ứng hoàn hảo cho những yêu cầu khắt khe nhất trong ngành công nghiệp Việt Nam.

Tại thanhthienphu.vn, chúng tôi tự hào mang đến cho quý vị kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật tâm huyết, một cánh cửa dẫn lối đến hiệu quả sản xuất đột phá và sự an tâm tuyệt đối trong vận hành.

1. Thông tin chi tiết về sản phẩm 6SE7090-0XX84-0FA0

2. Khám phá cấu tạo tinh vi của bộ biến tần 6SE7090-0XX84-0FA0

• Vi mạch Giao tiếp PROFIBUS ASIC (Application-Specific Integrated Circuit): Đây là trái tim của bo mạch, một vi mạch tích hợp chuyên dụng được tối ưu hóa cho việc xử lý giao thức PROFIBUS DP. Nó đảm nhiệm việc mã hóa, giải mã dữ liệu, quản lý truy cập bus, kiểm tra lỗi và đồng bộ hóa thời gian theo đúng các tiêu chuẩn nghiêm ngặt của PROFIBUS International (PI). Sự hiện diện của ASIC đảm bảo tốc độ xử lý cao, độ trễ thấp và khả năng tương thích rộng rãi với các thiết bị master và slave khác trong mạng.
• Bộ vi điều khiển (Microcontroller – nếu có): Một số bo mạch giao tiếp có thể tích hợp thêm một bộ vi điều khiển phụ trợ để quản lý các tác vụ phức tạp hơn như xử lý dữ liệu tham số (PKW), quản lý bộ đệm dữ liệu, thực hiện các chức năng chẩn đoán nâng cao hoặc giao tiếp với bộ điều khiển chính của biến tần.
• Bộ nhớ Đệm (Buffer Memory): Chứa dữ liệu quá trình (PZD) và dữ liệu tham số (PKW) được trao đổi giữa biến tần và bộ điều khiển master (PLC). Bộ nhớ đệm giúp đảm bảo luồng dữ liệu diễn ra liên tục và ổn định, ngay cả khi có sự chênh lệch nhỏ về tốc độ xử lý giữa các thiết bị.
• Mạch Cách ly Quang (Opto-isolation): Một thành phần cực kỳ quan trọng để đảm bảo an toàn và ổn định. Mạch cách ly quang tạo ra một rào cản điện giữa giao diện PROFIBUS và phần mạch điều khiển nội bộ của biến tần. Nó giúp ngăn chặn nhiễu điện từ xâm nhập từ mạng vào biến tần và ngược lại, đồng thời bảo vệ bo mạch và biến tần khỏi sự chênh lệch điện áp hoặc các sự cố đột biến trên đường truyền PROFIBUS. Đây là yếu tố then chốt đảm bảo độ tin cậy trong môi trường công nghiệp.
• Mạch Giao diện Vật lý RS-485: PROFIBUS DP sử dụng chuẩn giao tiếp vật lý RS-485. Bo mạch 6SE7090-0XX84-0FA0 tích hợp các chip điều khiển đường truyền (transceiver) RS-485 chất lượng cao, đảm bảo tín hiệu được truyền đi mạnh mẽ, ổn định trên khoảng cách xa và có khả năng chống nhiễu tốt, phù hợp với đặc thù của mạng cáp xoắn trong công nghiệp.
• Đầu nối D-sub 9 chân (DB9 Female Connector): Cổng kết nối vật lý tiêu chuẩn cho PROFIBUS DP, cho phép dễ dàng kết nối cáp mạng PROFIBUS chuyên dụng. Chân cắm được mạ kim loại chất lượng cao để đảm bảo tiếp xúc tốt và chống ăn mòn.
• Đèn LED Chỉ thị Trạng thái: Các đèn LED trên bo mạch cung cấp thông tin trực quan về trạng thái hoạt động (ví dụ: có nguồn, đang chạy), trạng thái truyền thông mạng (ví dụ: đang online, có lỗi bus) và các lỗi tiềm ẩn. Đây là công cụ hữu ích giúp kỹ thuật viên nhanh chóng chẩn đoán tình trạng hoạt động của bo mạch và kết nối mạng.
• Giao diện Kết nối Nội bộ: Phần kết nối trực tiếp bo mạch vào khe cắm mở rộng trên bộ điều khiển của biến tần Simovert Masterdrives. Giao diện này đảm bảo việc truyền dữ liệu và nguồn cấp giữa bo mạch và biến tần diễn ra một cách chính xác và an toàn.

3. Những tính năng ưu việt làm nên tên tuổi của 6SE7090-0XX84-0FA0

• Hỗ trợ Đầy đủ Giao thức PROFIBUS DP-V0 và DP-V1: Đây là tính năng cốt lõi, đảm bảo khả năng tương thích và trao đổi dữ liệu hiệu quả với hầu hết các hệ thống điều khiển PROFIBUS DP hiện có.
• Tự động Nhận diện Tốc độ Baud (Baud Rate Detection): Bo mạch có khả năng tự động phát hiện tốc độ truyền thông được cấu hình trên mạng PROFIBUS (từ 9.6 kbit/s đến 12 Mbit/s). Điều này giúp đơn giản hóa quá trình cài đặt và giảm thiểu lỗi cấu hình sai tốc độ, một lỗi khá phổ biến khi thiết lập mạng PROFIBUS. Kỹ sư chỉ cần kết nối bo mạch vào mạng, nó sẽ tự động đồng bộ tốc độ với các thiết bị khác.
• Hỗ trợ Đồng bộ Đồng hồ (Clock Synchronisation): Trong các ứng dụng điều khiển chuyển động phức tạp hoặc yêu cầu sự phối hợp chính xác giữa nhiều trục truyền động, việc đồng bộ thời gian là rất quan trọng. Bo mạch 6SE7090-0XX84-0FA0 hỗ trợ các cơ chế đồng bộ đồng hồ của PROFIBUS, cho phép các lệnh điều khiển và phản hồi trạng thái được thực hiện với độ chính xác thời gian cao trên toàn mạng.
• Cấu trúc Dữ liệu Quá trình (PZD) Linh hoạt: Người dùng có thể cấu hình số lượng và loại dữ liệu quá trình (PZD) được trao đổi theo chu kỳ giữa biến tần và PLC. Siemens cung cấp các cấu trúc PZD tiêu chuẩn (Telegram) nhưng cũng cho phép tùy chỉnh để phù hợp tối ưu với yêu cầu cụ thể của ứng dụng, giúp tận dụng băng thông mạng một cách hiệu quả nhất.
• Chức năng Chẩn đoán Mạng và Thiết bị: Bo mạch cung cấp các thông tin chẩn đoán phong phú, có thể truy cập thông qua giao thức DP-V1. Các thông tin này bao gồm trạng thái kết nối mạng, lỗi truyền thông, lỗi nội bộ của bo mạch và các cảnh báo từ biến tần. Các đèn LED chỉ thị trên bo mạch cũng cung cấp thông tin chẩn đoán cơ bản một cách trực quan.
• Tích hợp Dễ dàng với Hệ sinh thái Siemens (TIA Portal, Drive ES, STARTER): Việc cấu hình bo mạch 6SE7090-0XX84-0FA0 và tích hợp biến tần Masterdrives vào dự án SIMATIC S7 trở nên cực kỳ thuận tiện thông qua các công cụ phần mềm của Siemens. Các file mô tả thiết bị (GSD file) được cung cấp đầy đủ, giúp việc thêm biến tần vào cấu hình mạng PROFIBUS trong SIMATIC Manager hoặc TIA Portal chỉ với vài cú nhấp chuột. Các phần mềm như Drive ES hoặc STARTER cho phép cấu hình chi tiết các tham số liên quan đến giao tiếp PROFIBUS một cách trực quan.

4. Hướng dẫn chi tiết kết nối 6SE7090-0XX84-0FA0 với phần mềm chuyên dụng

A. Chuẩn bị:

1. Phần cứng:

• Bo mạch giao tiếp 6SE7090-0XX84-0FA0 Simovert Masterdrives.
• Biến tần Simovert Masterdrives tương thích (đã được lắp đặt bo mạch vào đúng khe cắm mở rộng).
• Máy tính (PC/Laptop) cài đặt phần mềm cấu hình Siemens.
• PLC Siemens SIMATIC (hoặc PLC hãng khác hỗ trợ PROFIBUS DP Master).
• Cáp PROFIBUS DP tiêu chuẩn (màu tím) và đầu nối DB9 PROFIBUS.
• Cáp lập trình/giao tiếp giữa PC và PLC (ví dụ: PC Adapter USB, cáp Ethernet).
• Nguồn cấp cho biến tần và PLC.

2. Phần mềm:

• SIMATIC Manager (cho S7-300/400) hoặc TIA Portal (cho S7-1200/1500/300/400): Phần mềm lập trình và cấu hình PLC của Siemens.
• Drive ES (Basic, Simatic hoặc Advanced) hoặc STARTER: Phần mềm chuyên dụng của Siemens để cấu hình, tham số hóa và chẩn đoán biến tần. Drive ES thường tích hợp sâu hơn vào SIMATIC Manager/TIA Portal.
• GSD File (Gerätestammdaten): File mô tả thiết bị cho bo mạch 6SE7090-0XX84-0FA0 và biến tần Masterdrives tương ứng. File này chứa thông tin về các tham số, cấu trúc dữ liệu, khả năng giao tiếp của thiết bị, cần thiết cho phần mềm cấu hình mạng nhận diện và làm việc với biến tần. GSD file thường có thể tải về từ trang web hỗ trợ của Siemens hoặc đi kèm phần mềm Drive ES/STARTER.

B. Các bước thực hiện:

Bước 1: Cài đặt GSD File

• Mở phần mềm cấu hình mạng (HW Config trong SIMATIC Manager hoặc TIA Portal).
• Tìm tùy chọn để cài đặt GSD file (thường trong menu Options > Install GSD File / Install Hardware Support Package).
• Duyệt đến vị trí lưu GSD file của bo mạch 6SE7090-0XX84-0FA0 (hoặc GSD file chung của Masterdrives bao gồm cả bo mạch này) và tiến hành cài đặt.
• Khởi động lại phần mềm nếu được yêu cầu.

Bước 2: Kết nối Vật lý Mạng PROFIBUS DP

• Kết nối Biến tần vào mạng: Sử dụng cáp PROFIBUS và đầu nối DB9, kết nối cổng PROFIBUS trên bo mạch 6SE7090-0XX84-0FA0 vào mạng PROFIBUS DP chung. Đảm bảo kết nối đúng chân tín hiệu (A với A, B với B).
• Kết nối PLC Master: Kết nối cổng PROFIBUS DP Master của PLC vào mạng.
• Đầu cuối mạng (Termination): Đảm bảo bật điện trở đầu cuối (Termination Resistor) tại hai thiết bị đầu và cuối của đoạn mạng PROFIBUS DP. Trên đầu nối PROFIBUS thường có công tắc gạt ON/OFF cho chức năng này. Việc này cực kỳ quan trọng để tránh phản xạ tín hiệu và đảm bảo truyền thông ổn định.
• Địa chỉ PROFIBUS: Đặt địa chỉ PROFIBUS duy nhất cho biến tần (thường thông qua công tắc DIP hoặc cài đặt tham số trên biến tần). Ghi lại địa chỉ này để sử dụng trong cấu hình phần mềm.

Bước 3: Cấu hình Mạng PROFIBUS trong Phần mềm PLC (SIMATIC Manager/TIA Portal)

• Mở công cụ cấu hình phần cứng (HW Config / Devices & Networks).
• Thêm một mạng PROFIBUS DP nếu chưa có.
• Trong danh mục phần cứng (Hardware Catalog), tìm đến mục PROFIBUS DP > Additional Field Devices / Drives > Siemens Drives > SIMOVERT MASTERDRIVES (hoặc tên tương tự sau khi cài GSD file).
• Kéo thả biểu tượng của biến tần Masterdrives (đã tích hợp bo mạch 6SE7090-0XX84-0FA0) vào đường mạng PROFIBUS DP trên màn hình cấu hình.
• Gán Địa chỉ: Nhấp đúp vào biểu tượng biến tần vừa thêm, mở cửa sổ thuộc tính (Properties). Trong tab General hoặc Configuration, nhập địa chỉ PROFIBUS đã đặt ở Bước 2.
• Chọn Cấu trúc Dữ liệu (Telegram): Trong cửa sổ thuộc tính, chọn loại và số lượng dữ liệu quá trình (PZD) cần trao đổi. Siemens thường cung cấp các lựa chọn tiêu chuẩn (Standard Telegram 1, 2, …). Bạn cũng có thể chọn cấu hình PZD tự do (Free Telegram Configuration) nếu cần tùy chỉnh sâu hơn, tương ứng với cấu hình trong Drive ES/STARTER. Ghi lại địa chỉ Input/Output (I/O Address) mà phần mềm tự động gán cho vùng dữ liệu PZD này. Địa chỉ này sẽ được sử dụng trong chương trình PLC để đọc/ghi dữ liệu từ/đến biến tần.
• Lưu và Biên dịch (Save and Compile): Lưu lại cấu hình phần cứng và biên dịch để kiểm tra lỗi.
• Tải Cấu hình xuống PLC (Download to Device): Kết nối PC với PLC và tải cấu hình phần cứng đã thiết lập xuống PLC.

Bước 4: Cấu hình Tham số Giao tiếp trong Phần mềm Biến tần (Drive ES/STARTER)

• Kết nối PC với biến tần (có thể qua cổng nối tiếp trên biến tần hoặc thông qua mạng PROFIBUS nếu đã thiết lập kết nối trực tuyến qua PLC).
• Mở phần mềm Drive ES hoặc STARTER và kết nối trực tuyến (Go Online) với biến tần.
• Truy cập Tham số Giao tiếp: Tìm đến nhóm tham số liên quan đến giao tiếp Fieldbus hoặc PROFIBUS (ví dụ: Communication Board, PROFIBUS parameters).
• Kiểm tra/Cài đặt Địa chỉ PROFIBUS: Đảm bảo tham số địa chỉ PROFIBUS trên biến tần khớp với địa chỉ đã cấu hình trong PLC.
• Cấu hình Telegram: Chọn loại Telegram (PZD configuration) giống hệt như đã chọn trong cấu hình phần cứng của PLC (Bước 3). Nếu sử dụng cấu hình PZD tự do, cần ánh xạ các tín hiệu mong muốn (tốc độ, trạng thái, lệnh…) vào đúng các từ PZD tương ứng.
• Cài đặt Phản ứng Lỗi Bus: Định nghĩa cách biến tần phản ứng khi mất kết nối PROFIBUS (ví dụ: dừng theo ramp, dừng khẩn cấp, giữ tốc độ cuối cùng).
• Lưu Tham số: Lưu lại các thay đổi tham số vào bộ nhớ non-volatile (RAM to ROM) của biến tần.

Bước 5: Kiểm tra Kết nối và Truyền thông

• Quan sát các đèn LED trên bo mạch 6SE7090-0XX84-0FA0: Đèn báo trạng thái bus (BF – Bus Fault) phải tắt, đèn báo hoạt động (ví dụ: RUN) phải sáng ổn định.
• Trong phần mềm PLC (SIMATIC Manager/TIA Portal): Sử dụng công cụ giám sát trực tuyến (Monitor/Modify Variables) để kiểm tra xem PLC có thể đọc được dữ liệu trạng thái (PZD Inputs) từ biến tần và ghi dữ liệu điều khiển (PZD Outputs) xuống biến tần hay không.
• Trong phần mềm Drive ES/STARTER: Kiểm tra trạng thái kết nối PROFIBUS và xem các giá trị PZD nhận được từ PLC.
• Thử gửi lệnh chạy/dừng, thay đổi điểm đặt tốc độ từ PLC và quan sát phản ứng của động cơ.

5. Cách lập trình cơ bản cho 6SE7090-0XX84-0FA0

Bước 1. Reset về Mặc Định Nhà Sản Xuất (Factory Reset – nếu cần):

• Thông số P060 = 1 (chọn menu cài đặt cơ bản).
• Thông số P970 = 0 (thực hiện reset). Biến tần sẽ tự khởi động lại với các giá trị mặc định. Lưu ý: Thao tác này sẽ xóa hết cài đặt cũ.

Bước 2. Nhập Thông Số Động Cơ (Motor Data): Đây là bước cực kỳ quan trọng để đảm bảo hiệu suất điều khiển tối ưu, đặc biệt với chế độ VC và SLVC.

• P100: Chọn chế độ điều khiển (ví dụ: 1=V/f, 3=SLVC, 4=VC).
• P101: Điện áp định mức của động cơ (V).
• P102: Dòng điện định mức của động cơ (A).
• P103: Công suất định mức của động cơ (kW hoặc HP, tùy P104).
• P104: Đơn vị công suất (0=kW, 1=HP).
• P107: Tần số định mức của động cơ (Hz).
• P108: Tốc độ định mức của động cơ (RPM).
• P109: Loại làm mát động cơ.
• P114: Số đôi cực động cơ (nếu biết).
• P115: Thực hiện nhận dạng động cơ (Motor Identification – Auto-tuning). Chọn giá trị phù hợp (ví dụ: 1=Nhận dạng khi đứng yên, 2=Nhận dạng khi quay) và ra lệnh chạy (ON). Biến tần sẽ tự đo các thông số điện trở, điện cảm.

Bước 3. Cài Đặt Giới Hạn Vận Hành (Operating Limits):

• P263: Dòng giới hạn (%).
• P291: Tần số tối thiểu (Hz).
• P292: Tần số tối đa (Hz).

Bước 4. Cài Đặt Thời Gian Tăng/Giảm Tốc (Ramp Times):

• P293: Thời gian tăng tốc (s).
• P294: Thời gian giảm tốc (s).

Bước 5. Cấu Hình Ngõ Vào/Ra (I/O Configuration):

• Cấu hình chức năng cho các ngõ vào số (Digital Inputs – DI): Ví dụ P580 (DI0) = 2 (lệnh ON/OFF), P581 (DI1) = 9 (lỗi ngoài).
• Cấu hình chức năng cho các ngõ ra số (Digital Outputs – DO): Ví dụ P610 (DO0) = 1 (biến tần sẵn sàng), P611 (DO1) = 3 (có lỗi).
• Cấu hình ngõ vào tương tự (Analog Input – AI): Ví dụ P471 (AI1 Source) = 0 (ngõ vào điện áp), P472 (AI1 Scaling) để đặt điểm tham chiếu tốc độ.
• Cấu hình ngõ ra tương tự (Analog Output – AO): Ví dụ P640 (AO1 Source) = 21 (tốc độ thực tế), P641 (AO1 Scaling).

Bước 6. Cài Đặt Truyền Thông (Nếu Sử Dụng):

• P700-P703: Cài đặt giao thức USS (địa chỉ, baud rate).
• P918: Địa chỉ Profibus.
• Các thông số cấu hình PKW, PZD cho Profibus.

6. Xử lý nhanh các sự cố thường gặp trên 6SE7090-0XX84-0FA0
