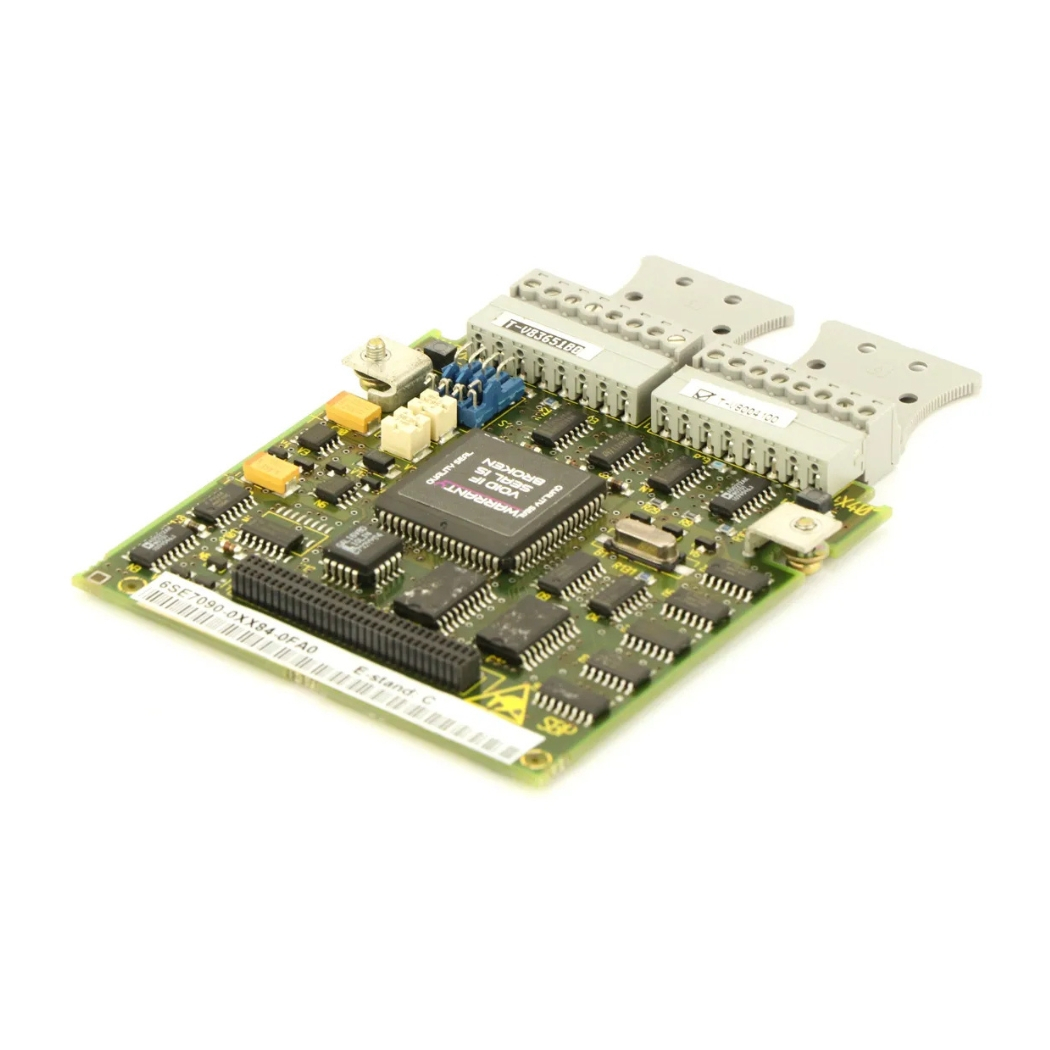

6SE7090-0XX84-0FC0 Simovert Masterdrives, bộ biến tần Siemens danh tiếng, không chỉ là một thiết bị điều khiển động cơ thông thường mà còn là trái tim mạnh mẽ, linh hoạt cho mọi hệ thống truyền động điện công nghiệp, mang đến giải pháp tối ưu hóa năng lượng và nâng cao năng suất mà bạn hằng tìm kiếm.

Hãy cùng thanhthienphu.vn khám phá hành trình biến thách thức thành cơ hội, đưa dây chuyền sản xuất của bạn lên một tầm cao mới với sự ổn định và độ tin cậy tuyệt đối từ bộ chuyển đổi tần số Siemens này, một biểu tượng của công nghệ điều khiển vector và tự động hóa tiên tiến.

1. Khám Phá Cấu Tạo Tinh Tế Của 6SE7090-0XX84-0FC0

• Khối Chỉnh lưu (Rectifier): Đây là cửa ngõ tiếp nhận nguồn điện xoay chiều (AC) 3 pha từ lưới điện. Nhiệm vụ chính của khối này là chuyển đổi dòng điện AC thành dòng điện một chiều (DC) thông qua hệ thống diode công suất hoặc thyristor (tùy phiên bản). Chất lượng của quá trình chỉnh lưu ảnh hưởng trực tiếp đến độ ổn định của điện áp DC bus trung gian. Siemens trang bị các bộ chỉnh lưu hiệu suất cao, giảm thiểu sóng hài trả ngược về lưới.
• Mạch lọc DC Bus (DC Link Capacitor Bank): Điện áp DC sau chỉnh lưu thường không phẳng hoàn toàn. Khối tụ điện dung lượng lớn này có nhiệm vụ san phẳng điện áp DC, lưu trữ năng lượng và cung cấp nguồn ổn định cho khối nghịch lưu. Đây là bộ phận tích trữ năng lượng quan trọng, đảm bảo biến tần có thể đáp ứng nhanh chóng các yêu cầu thay đổi tải đột ngột.
• Khối Nghịch lưu (Inverter): Đây là trái tim của biến tần, nơi thực hiện công việc chính là biến đổi điện áp DC từ DC bus thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh được để cấp cho động cơ. Khối này sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor). Chất lượng và tốc độ đóng cắt của IGBT quyết định độ chính xác của dạng sóng ngõ ra, hiệu suất chuyển đổi và khả năng điều khiển động cơ. Công nghệ IGBT tiên tiến của Siemens đảm bảo tổn hao thấp và khả năng chịu đựng cao.
• Mạch Điều khiển (Control Unit): Bộ não của biến tần, thường chứa vi xử lý (microprocessor) hoặc DSP (Digital Signal Processor) mạnh mẽ. Mạch này nhận tín hiệu từ người dùng (qua màn hình, nút bấm, truyền thông), tín hiệu từ các cảm biến (nếu có, như encoder), thực hiện các thuật toán điều khiển phức tạp (V/f, Vector Control), tạo ra tín hiệu xung điều khiển (PWM – Pulse Width Modulation) chính xác để kích hoạt các IGBT trong khối nghịch lưu. Nó cũng quản lý các chức năng bảo vệ, giao tiếp và xử lý lỗi. Đây là nơi chứa đựng tinh hoa công nghệ điều khiển của Siemens.
• Hệ thống Tản nhiệt (Cooling System): Các linh kiện công suất như diode, thyristor, IGBT sinh nhiệt đáng kể trong quá trình hoạt động. Hệ thống tản nhiệt, thường bao gồm quạt làm mát và các phiến tản nhiệt (heatsink) lớn bằng nhôm, có nhiệm vụ giải phóng nhiệt lượng này ra môi trường, đảm bảo biến tần hoạt động trong giới hạn nhiệt độ cho phép, tăng cường độ tin cậy và tuổi thọ.
• Giao diện Người dùng và Cổng Giao tiếp (HMI & Communication Ports): Bao gồm màn hình hiển thị (nếu có), các nút bấm để cài đặt tham số, đèn báo trạng thái. Quan trọng hơn là các cổng giao tiếp như RS485 (cho USS, Modbus RTU), khe cắm tùy chọn cho các module truyền thông mạng công nghiệp như PROFIBUS DP, PROFINET IO, CANopen,… cho phép tích hợp biến tần vào các hệ thống điều khiển tự động hóa lớn hơn.

2. Những Tính Năng Chính Vượt Trội Của 6SE7090-0XX84-0FC0

• Điều Khiển Vector Hiệu Suất Cao (VC): Cung cấp khả năng điều khiển moment và tốc độ cực kỳ chính xác, ngay cả ở tốc độ thấp hoặc bằng không, lý tưởng cho các ứng dụng đòi hỏi độ động cao và ổn định như máy công cụ CNC, hệ thống định vị, cần trục.
• Điều Khiển Chuyển Động (MC): Phiên bản Motion Control tích hợp các chức năng điều khiển vị trí tiên tiến, đồng bộ hóa trục, phù hợp cho các ứng dụng tự động hóa phức tạp như máy đóng gói, robot công nghiệp, dây chuyền lắp ráp.
• Thiết Kế Module Linh Hoạt: Cho phép dễ dàng mở rộng công suất, bổ sung các chức năng tùy chọn (ví dụ: bo mạch giao tiếp 6SE7090-0XX84-0FC0, bo mạch an toàn, bo mạch encoder) mà không cần thay thế toàn bộ biến tần, giúp tiết kiệm chi phí đầu tư và nâng cấp.
• Khả Năng Giao Tiếp Mạnh Mẽ: Hỗ trợ đa dạng các chuẩn giao tiếp mạng công nghiệp phổ biến như PROFIBUS DP, CANopen, DeviceNet (thông qua các bo mạch tùy chọn như 6SE7090-0XX84-0FC0), dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa tổng thể (PLC, HMI, SCADA).
• Tham Số Hóa Dễ Dàng: Giao diện cài đặt thân thiện thông qua bảng điều khiển (BOP/AOP) hoặc phần mềm trên máy tính (DriveMonitor/STARTER), giúp kỹ thuật viên nhanh chóng cấu hình, giám sát và chẩn đoán lỗi.
• Chức Năng An Toàn Tích Hợp (Tùy Chọn): Cung cấp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), giúp đáp ứng các tiêu chuẩn an toàn máy móc hiện hành, bảo vệ con người và thiết bị.
• Tối Ưu Hóa Năng Lượng: Các thuật toán điều khiển tiên tiến và khả năng trả năng lượng về lưới (với mô-đun regen) giúp giảm thiểu tổn thất điện năng, tiết kiệm chi phí vận hành đáng kể.

3. Hướng Dẫn Kết Nối 6SE7090-0XX84-0FC0 Với Phần Mềm

Bước 1: Chuẩn Bị Phần Cứng:

Máy tính cài đặt phần mềm DriveMonitor hoặc STARTER (phiên bản tương thích).

Cáp kết nối phù hợp: Tùy thuộc vào cổng giao tiếp trên Control Unit (CU) của Masterdrives và cổng trên máy tính. Các loại cáp phổ biến bao gồm:

• Cáp PC Adapter USB A2 (cho giao tiếp MPI/DP) hoặc PC Adapter cũ ( cổng serial).
• Cáp nối tiếp RS232 trực tiếp (nếu CU có cổng X300 và sử dụng giao thức USS).
• Bộ chuyển đổi giao tiếp phù hợp nếu kết nối qua mạng công nghiệp (vd: CP 5611 cho Profibus).

Đảm bảo biến tần Masterdrives được cấp nguồn điều khiển (Control Voltage).

Bước 2: Kết Nối Vật Lý:

• Kết nối một đầu cáp vào cổng giao tiếp thích hợp trên Control Unit của Masterdrives (thường là cổng X300 hoặc cổng chẩn đoán riêng).
• Kết nối đầu còn lại của cáp vào cổng tương ứng trên máy tính (USB hoặc Serial).

Bước 3: Cấu Hình Giao Diện Kết Nối Trên PC:

• Mở phần mềm DriveMonitor hoặc STARTER.
• Truy cập phần cài đặt giao diện PG/PC (Set PG/PC Interface).
• Chọn đúng loại cáp/adapter bạn đang sử dụng (ví dụ: PC Adapter USB A2.PROFIBUS).
• Cấu hình các thông số giao tiếp (địa chỉ trạm, tốc độ baud) nếu cần, đảm bảo trùng khớp với cài đặt trên biến tần (nếu kết nối qua mạng).

Bước 4: Thiết Lập Kết Nối Trong Phần Mềm:

• Trong DriveMonitor/STARTER, tạo dự án mới hoặc mở dự án có sẵn.
• Thực hiện chức năng tìm kiếm thiết bị (Scan for accessible nodes/devices) hoặc cấu hình kết nối trực tiếp bằng cách nhập địa chỉ của biến tần.
• Phần mềm sẽ dò tìm và hiển thị biến tần Masterdrives nếu kết nối thành công.

Bước 5: Truy Cập Trực Tuyến (Go Online):

• Sau khi biến tần được nhận diện, chọn chức năng kết nối trực tuyến (Connect/Go Online).
• Nếu thành công, bạn có thể bắt đầu đọc/ghi tham số, giám sát trạng thái hoạt động, sao lưu/phục hồi cấu hình, và thực hiện chẩn đoán lỗi cho bộ biến tần Siemens của mình.

Việc kết nối thành công mở ra cánh cửa quản lý thiết bị hiệu quả, giúp bạn làm chủ hoàn toàn công nghệ điều khiển tiên tiến này. Nếu gặp khó khăn, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn qua hotline 08.12.77.88.99.

4. Khám Phá Thế Giới Lập Trình 6SE7090-0XX84-0FC0

A. Phương Pháp Tham Số Hóa:

• Qua BOP/AOP: Phù hợp cho các cài đặt cơ bản và nhanh chóng. Sử dụng các phím điều hướng và màn hình hiển thị để truy cập và thay đổi giá trị các tham số (được đánh số Pxxxx, rxxxx).
• Qua Phần Mềm (DriveMonitor/STARTER): Cung cấp giao diện đồ họa trực quan, quản lý tham số theo nhóm chức năng, có giải thích chi tiết, hỗ trợ sao lưu/phục hồi toàn bộ cấu hình, vẽ đồ thị thời gian thực. Đây là phương pháp được khuyến nghị cho cấu hình chi tiết và phức tạp.

B. Các Nhóm Tham Số Quan Trọng Cần Lưu Ý:

• P071 [1]: Cài Đặt Nhanh (Quick Commissioning): Cho phép nhập các thông số cơ bản của động cơ (công suất, điện áp, dòng điện, tốc độ định mức, tần số) và lựa chọn ứng dụng macro để tự động cấu hình các tham số liên quan. Đây là bước khởi đầu quan trọng.
• Nhóm Tham Số Động Cơ (vd: P100-P135): Chứa các thông số chi tiết của động cơ như điện trở stator, rotor, điện cảm… Cần nhập chính xác từ nhãn động cơ hoặc thực hiện chức năng nhận dạng động cơ (Motor Identification – P115) để tối ưu hóa thuật toán điều khiển vector.
• Nhóm Tham Số Điều Khiển Tốc Độ (vd: P452, P453, P462, P464): Cài đặt nguồn tín hiệu đặt tốc độ (analog, profibus, giá trị cố định…), thời gian tăng/giảm tốc (ramp-up/ramp-down time), giới hạn tốc độ.
• Nhóm Tham Số I/O (vd: P580-P600, P650-P700): Cấu hình chức năng cho các đầu vào/ra số (Digital Inputs/Outputs) và tương tự (Analog Inputs/Outputs), ví dụ: gán DI cho lệnh Chạy/Dừng, Reset lỗi, chọn tốc độ cố định; gán AI cho tín hiệu đặt tốc độ; gán DO cho trạng thái sẵn sàng, báo lỗi…
• Nhóm Tham Số Giao Tiếp Mạng (vd: P734, P918): Cài đặt địa chỉ trạm, tốc độ baud cho các giao tiếp như Profibus (nếu sử dụng bo mạch tùy chọn 6SE7090-0XX84-0FC0 loại giao tiếp).
• Nhóm Tham Số Bảo Vệ (vd: P282, P384): Cài đặt giới hạn dòng điện, bảo vệ quá nhiệt động cơ (I2t), bảo vệ mất pha…

C. Quy Trình Tham Khảo:

1. Reset về mặc định nhà sản xuất (Factory Reset – P060=2, P970=0): Khuyến nghị trước khi cấu hình mới.
2. Thực hiện Quick Commissioning (P071): Nhập thông số cơ bản và chọn ứng dụng.
3. Thực hiện Motor Identification (P115): Để biến tần tự đo đạc và tối ưu thông số động cơ (cần đảm bảo an toàn khi động cơ quay).
4. Cấu hình nguồn lệnh và tín hiệu đặt (Setpoint/Command Source): Chọn cách điều khiển biến tần (từ terminal, mạng, hay BOP).
5. Tinh chỉnh thời gian tăng/giảm tốc, giới hạn: Phù hợp với yêu cầu quán tính tải.
6. Cấu hình I/O: Gán chức năng cho các chân điều khiển và tín hiệu phản hồi.
7. Cài đặt các chức năng bảo vệ: Đảm bảo an toàn cho động cơ và biến tần.
8. Sao lưu tham số (P971=1 hoặc qua phần mềm): Lưu lại cấu hình đã cài đặt.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7090-0XX84-0FC0

F001 (Overcurrent): Lỗi Quá Dòng

• Nguyên nhân: Thời gian tăng tốc quá ngắn (P462 quá nhỏ), ngắn mạch đầu ra hoặc chạm đất cáp động cơ, động cơ bị kẹt cơ khí, thông số động cơ (P100-P135) cài đặt sai, mô-đun công suất lỗi.
• Khắc phục: Kiểm tra thời gian tăng tốc, kiểm tra cách điện cáp động cơ và bản thân động cơ, kiểm tra tải cơ khí, kiểm tra lại thông số động cơ, thực hiện lại Motor ID (P115). Nếu lỗi persist, có thể mô-đun công suất cần kiểm tra/thay thế.

F002 (Overvoltage): Lỗi Quá Áp DC Bus

• Nguyên nhân: Thời gian giảm tốc quá ngắn (P464 quá nhỏ) với tải có quán tính lớn gây tái sinh năng lượng, điện áp nguồn đầu vào quá cao, điện trở hãm (braking resistor) bị lỗi hoặc không được kết nối/cấu hình đúng (nếu có).
• Khắc phục: Tăng thời gian giảm tốc (P464), kiểm tra điện áp nguồn, kiểm tra/lắp đặt điện trở hãm và cấu hình liên quan (P515-P517), kích hoạt chức năng Vdc controller (P510).

F006 (DC Link Undervoltage): Lỗi Thấp Áp DC Bus

• Nguyên nhân: Mất nguồn đầu vào (một hoặc cả ba pha), điện áp nguồn quá thấp, lỗi trong mạch nạp tụ (pre-charging circuit) của biến tần.
• Khắc phục: Kiểm tra nguồn cấp và cầu chì/aptomat đầu vào, kiểm tra điện áp lưới. Nếu nguồn ổn định mà lỗi vẫn xuất hiện, biến tần cần được kiểm tra bởi kỹ thuật viên chuyên nghiệp.

F008 (Input Phase Failure): Lỗi Mất Pha Đầu Vào

• Nguyên nhân: Mất một hoặc nhiều pha nguồn cấp AC.
• Khắc phục: Kiểm tra nguồn cấp AC, cầu chì, aptomat, contactor đầu vào.

F011 (Motor Over Temperature – I2t): Lỗi Quá Nhiệt Động Cơ (tính toán)

• Nguyên nhân: Động cơ hoạt động quá tải trong thời gian dài, thông số dòng định mức động cơ (P102) cài đặt thấp hơn thực tế, chế độ làm mát động cơ không hiệu quả.
• Khắc phục: Kiểm tra tải cơ khí, kiểm tra và cài đặt lại P102 cho đúng với nhãn động cơ, cải thiện thông gió cho động cơ. Có thể tăng thời gian bảo vệ I2t (P384) nếu cần nhưng phải cẩn trọng.

F023 (Output Fault): Lỗi Đầu Ra

• Nguyên nhân: Ngắn mạch giữa các pha đầu ra hoặc chạm đất.
• Khắc phục: Tương tự F001, kiểm tra cáp động cơ và động cơ.

6. Nâng Cấp Hệ Thống Của Bạn Với 6SE7090-0XX84-0FC0 Từ thanhthienphu.vn

Bạn đã thấy được sức mạnh, sự linh hoạt và độ tin cậy vượt trội mà 6SE7090-0XX84-0FC0 Simovert Masterdrives mang lại. Đây chính là thời điểm để hành động, để đưa hệ thống sản xuất, dây chuyền tự động hóa của bạn lên một tầm cao mới về hiệu suất và sự ổn định. Đừng để những thiết bị cũ kỹ, hay hỏng hóc làm chậm bước tiến của doanh nghiệp bạn. Hãy đầu tư vào công nghệ điều khiển động cơ tiên tiến từ Siemens, một khoản đầu tư thông minh cho tương lai phát triển bền vững.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SE7090-0XX84-0FC0 Simovert Masterdrives chính hãng Siemens với chất lượng đảm bảo, mà còn mang đến giải pháp toàn diện cho nhu cầu của bạn. Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các ứng dụng công nghiệp tại Việt Nam, chúng tôi tự tin:

• Tư Vấn Chuyên Sâu: Giúp bạn lựa chọn chính xác cấu hình Masterdrives phù hợp nhất với yêu cầu kỹ thuật và ngân sách.
• Giá Cả Cạnh Tranh: Mang đến mức giá hợp lý cùng chính sách bán hàng linh hoạt.
• Hỗ Trợ Kỹ Thuật Tận Tình: Đồng hành cùng bạn từ khâu lắp đặt, cài đặt, tham số hóa đến xử lý sự cố trong quá trình vận hành.
• Dịch Vụ Hậu Mãi Chu Đáo: Cam kết bảo hành chính hãng, cung cấp linh kiện thay thế và dịch vụ sửa chữa nhanh chóng.
• Địa Chỉ Tin Cậy: Tọa lạc tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh, thanhthienphu.vn là đối tác đáng tin cậy của nhiều doanh nghiệp trên cả nước.

Đừng chần chừ thêm nữa Hãy để niềm đam mê kỹ thuật và khát vọng tối ưu hóa của bạn được hiện thực hóa. Nhấc máy lên và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết và nhận báo giá ưu đãi nhất.

Đội ngũ thanhthienphu.vn luôn sẵn sàng lắng nghe, tư vấn và cùng bạn kiến tạo những hệ thống truyền động hiệu quả, đáng tin cậy, góp phần vào sự thành công của bạn.
