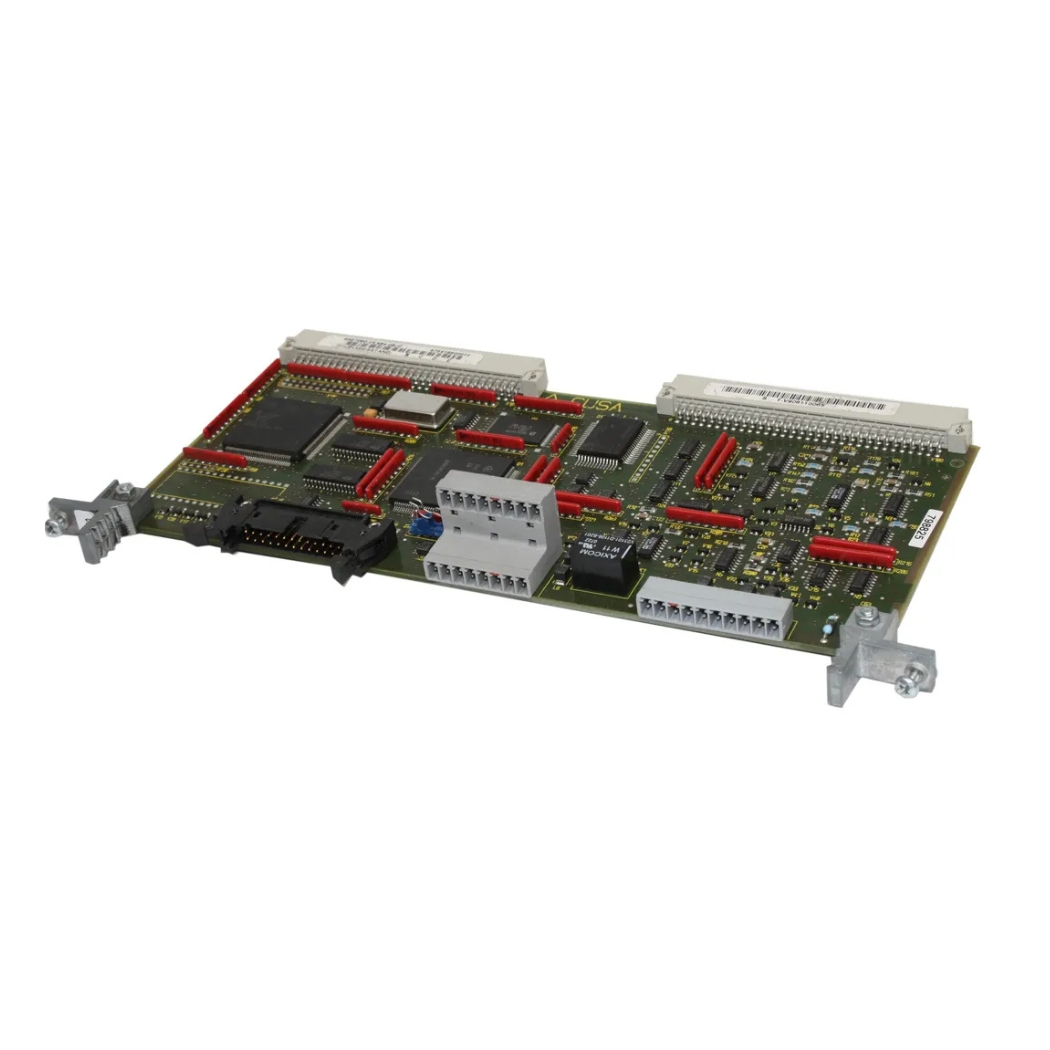

6SE7090-0XX84-0BD1 - Biến tần Simovert Siemens
Bạn vui lòng điền thông tin, chúng tôi sẽ liên hệ lại sau 5 phút!
| Thông số kỹ thuật | Giá trị/Mô tả |
|---|---|
| Mã sản phẩm | 6SE7090-0XX84-0BD1 |
| Loại sản phẩm | Module phụ tùng cuộn kháng đổi chiều |
| Dòng sản phẩm | SIMOVERT MASTERDRIVES |
| Mục đích sử dụng | Phụ tùng thay thế cho biến tần SIMOVERT MASTERDRIVES (thường dùng cho các biến tần dải công suất khoảng 160-250 kW) |
| Điện áp hệ thống tương thích | Hệ thống 3 pha phổ biến (ví dụ 400V, 500V) |
| Chức năng chính | Hạn chế dòng điện chuyển mạch, giảm nhiễu hài, bảo vệ linh kiện |
6SE7090-0XX84-0BD1 Simovert Masterdrives, bộ biến tần vector control mạnh mẽ từ Siemens, chính là chìa khóa mở ra cánh cửa nâng cao hiệu suất, độ tin cậy và tối ưu hóa chi phí cho hệ thống sản xuất công nghiệp của bạn, được cung cấp và tư vấn tận tình bởi thanhthienphu.vn.
Thiết bị điều khiển động cơ tiên tiến này giúp giải quyết triệt để những thách thức về thiết bị lạc hậu, hao tốn năng lượng và đảm bảo vận hành an toàn, ổn định cho mọi dây chuyền, đáp ứng nhu cầu cấp thiết của các kỹ sư và nhà quản lý tại Việt Nam, đặc biệt trong các lĩnh vực sản xuất công nghiệp và tự động hóa.
Bước 1: Chuẩn bị phần cứng và phần mềm cần thiết
Máy tính cá nhân (PC/Laptop): Cần một máy tính chạy hệ điều hành Windows tương thích với phiên bản phần mềm DriveMonitor hoặc STARTER bạn định sử dụng.
Phần mềm Siemens: Tải về và cài đặt phiên bản DriveMonitor (cũ hơn, thường dùng cho Masterdrives) hoặc STARTER (mới hơn, hỗ trợ nhiều dòng biến tần Siemens bao gồm cả Masterdrives thông qua SSP – SINAMICS Support Package). Bạn có thể tìm thấy phần mềm này trên trang web hỗ trợ của Siemens Industry hoặc liên hệ thanhthienphu.vn để được hướng dẫn.
Cáp kết nối: Đây là yếu tố quan trọng. Thông thường, bạn sẽ cần:
Nguồn cấp cho biến tần: Đảm bảo biến tần Masterdrives và module 6SE7090-0XX84-0BD1 đã được cấp nguồn điều khiển (thường là 24V DC) đúng cách. Không nhất thiết phải cấp nguồn động lực.
Bước 2: Thực hiện kết nối vật lý
Bước 3: Cấu hình giao diện kết nối trong phần mềm
Bước 4: Thiết lập kết nối với biến tần trong DriveMonitor/STARTER
Bước 5: Khai thác dữ liệu và cấu hình
Sau khi kết nối thành công (trạng thái Online), bạn có thể:
Bước 1: Truy cập chế độ cài đặt tham số
Bạn có thể cài đặt tham số thông qua:
Bước 2: Hiểu cấu trúc tham số
Bước 3: Các nhóm tham số quan trọng cần cài đặt
Thông số động cơ (Motor Data – Thường nhóm P100-P115): Đây là bước cực kỳ quan trọng. Bạn cần nhập chính xác các thông số có trên nhãn động cơ: điện áp định mức (P101), dòng điện định mức (P102), công suất định mức (P103), tần số định mức (P104), tốc độ định mức (P105), hệ số công suất (cos phi – P107), loại động cơ… Việc nhập sai thông số động cơ sẽ dẫn đến điều khiển không chính xác, hiệu suất thấp, thậm chí gây lỗi hoặc hư hỏng.
Chức năng nhận dạng động cơ (Motor Identification – P115): Sau khi nhập thông số động cơ, nên thực hiện chức năng này (còn gọi là tự chỉnh định – auto-tuning). Biến tần sẽ tự động đo đạc các tham số nội tại của động cơ (điện trở stator, điện cảm…) để tối ưu hóa mô hình điều khiển. Có chế độ nhận dạng khi đứng yên và khi quay. Luôn đảm bảo an toàn trước khi thực hiện nhận dạng khi quay.
Lựa chọn chế độ điều khiển (Control Mode – P100, P300…): Chọn chế độ phù hợp với ứng dụng:
Cài đặt thời gian tăng/giảm tốc (Ramp Times – P462, P464): Điều chỉnh thời gian để động cơ tăng tốc từ 0 lên tốc độ tối đa và giảm tốc từ tốc độ tối đa về 0. Cài đặt phù hợp giúp vận hành mượt mà, tránh sốc cơ khí và quá dòng/quá áp.
Giới hạn vận hành (Operating Limits): Cài đặt giới hạn tốc độ (P452, P453), giới hạn dòng điện (P282), giới hạn mô-men xoắn… để bảo vệ động cơ và cơ cấu chấp hành.
Cấu hình nguồn đặt tốc độ/mô-men (Setpoint Source – P443, P576…): Xác định tín hiệu nào sẽ điều khiển tốc độ hoặc mô-men xoắn:
Cấu hình ngõ vào/ra số và tương tự (Digital/Analog I/O – Nhóm P554-P591, P600-P668): Gán chức năng cho các đầu vào (ví dụ: lệnh chạy/dừng, chọn tốc độ cố định, lỗi ngoài…) và đầu ra (ví dụ: trạng thái sẵn sàng, đang chạy, báo lỗi, tốc độ đạt…).
Cấu hình chức năng cho module 6SE7090-0XX84-0BD1: Nếu module này là một bo mạch chức năng (truyền thông, encoder, I/O mở rộng, công nghệ), sẽ có các nhóm tham số riêng để cấu hình hoạt động của nó. Ví dụ:
Bước 4: Lưu và kiểm tra
| Mã Lỗi (Fault Code) | Tên Lỗi (Ví dụ) | Nguyên Nhân Có Thể | Hành Động Khắc Phục Đề Xuất |
|---|---|---|---|
| F001 | Overcurrent (Quá dòng) | – Thời gian tăng tốc quá ngắn (P462). – Ngắn mạch đầu ra động cơ hoặc chạm đất. – Động cơ bị kẹt hoặc quá tải nặng. – Thông số động cơ (P100-P115) cài đặt sai. – Module công suất (IGBT) bị lỗi. |
– Tăng thời gian tăng tốc. – Kiểm tra cáp động cơ và cách điện động cơ. – Kiểm tra tải cơ khí. – Kiểm tra và cài đặt lại đúng thông số động cơ, thực hiện lại nhận dạng động cơ (P115). – Reset lỗi (nhấn nút Fn trên PMU hoặc dùng lệnh Reset qua phần mềm). Nếu lỗi lặp lại, liên hệ thanhthienphu.vn để kiểm tra phần cứng biến tần. |
| F002 | DC Link Overvoltage (Quá áp DC) | – Thời gian giảm tốc quá ngắn (P464). – Tải có quán tính lớn, trả năng lượng về biến tần khi giảm tốc. – Điện áp nguồn cung cấp quá cao. – Điện trở hãm (braking resistor) không được kết nối, bị lỗi hoặc giá trị không phù hợp (P515). |
– Tăng thời gian giảm tốc. – Sử dụng điện trở hãm phù hợp và kiểm tra kết nối. – Kích hoạt chức năng điều khiển Vdc_max (P516, P517). – Kiểm tra điện áp nguồn. |
| F006 | DC Link Undervoltage (Thấp áp DC) | – Điện áp nguồn cung cấp quá thấp hoặc bị sụt áp đột ngột. – Lỗi bộ chỉnh lưu đầu vào. – Cầu chì đầu vào bị đứt hoặc contactor cấp nguồn chưa đóng. |
– Kiểm tra điện áp nguồn và chất lượng nguồn cung cấp. – Kiểm tra cầu chì, contactor cấp nguồn. – Nếu lỗi do phần cứng biến tần, liên hệ thanhthienphu.vn. |
| F011 | Overtemperature Heatsink (Quá nhiệt tản nhiệt) | – Nhiệt độ môi trường quá cao. – Quạt làm mát của biến tần bị hỏng hoặc bị kẹt. – Đường thông gió bị tắc nghẽn. – Biến tần hoạt động quá tải trong thời gian dài. |
– Đảm bảo thông gió tốt cho tủ điện, xem xét lắp thêm quạt hoặc điều hòa không khí tủ điện. – Kiểm tra và vệ sinh quạt làm mát của biến tần. – Giảm tải hoặc kiểm tra lại thông số cài đặt cho phù hợp với ứng dụng. |
| F023 | Fault External (Lỗi bên ngoài) | – Tín hiệu lỗi từ thiết bị bên ngoài được kết nối vào một ngõ vào số (Digital Input) đã được cấu hình là External Fault. | – Kiểm tra nguyên nhân gây ra lỗi từ thiết bị bên ngoài (ví dụ: rơ le nhiệt động cơ tác động, nút dừng khẩn cấp…). – Kiểm tra dây tín hiệu và cấu hình tham số cho ngõ vào số tương ứng (ví dụ P578-P582). |
| F05x/F08x (ví dụ F054, F080, F082) | Communication Fault (Lỗi giao tiếp) | – Liên quan đến module 6SE7090-0XX84-0BD1 nếu là module truyền thông (Profibus, DeviceNet…): – Cáp truyền thông bị lỗi, hỏng hoặc kết nối lỏng. – Cài đặt địa chỉ trạm, tốc độ baud không đúng. – Thiếu điện trở đầu cuối (terminating resistor) trên bus. – Master (PLC) bị lỗi hoặc cấu hình sai. – Module truyền thông bị lỗi. |
– Kiểm tra cáp truyền thông, đầu nối, điện trở đầu cuối. – Xác minh lại cấu hình địa chỉ, tốc độ baud và các tham số truyền thông khác trên cả biến tần (thông qua tham số của module) và Master. – Kiểm tra trạng thái hoạt động của Master PLC. – Reset lỗi. Nếu vẫn xảy ra, thử thay thế module truyền thông hoặc liên hệ hỗ trợ kỹ thuật từ thanhthienphu.vn. |
| Fxxx (liên quan đến module khác) | Module Specific Fault (Lỗi module cụ thể) | – Nếu 6SE7090-0XX84-0BD1 là module encoder, I/O, công nghệ: – Kết nối giữa module và biến tần không chắc chắn. – Module bị lỗi phần cứng. – Cấu hình tham số cho module không chính xác. – Lỗi từ thiết bị ngoại vi kết nối với module (encoder hỏng, cảm biến lỗi…). |
– Kiểm tra lại việc lắp đặt module vào biến tần. – Kiểm tra dây tín hiệu kết nối đến module. – Xem lại các tham số cấu hình liên quan đến module đó. – Kiểm tra thiết bị ngoại vi. – Reset lỗi. Nếu không hết, liên hệ thanhthienphu.vn. |
Bạn là kỹ sư điện đang trăn trở tìm giải pháp nâng cấp hệ thống truyền động cũ kỹ? Bạn là quản lý kỹ thuật mong muốn tối ưu hóa hiệu suất, tiết kiệm năng lượng và đảm bảo an toàn cho nhà máy? Hay bạn là chủ doanh nghiệp đang tìm kiếm lợi thế cạnh tranh bền vững thông qua tự động hóa?
Module tùy chọn 6SE7090-0XX84-0BD1 Simovert Masterdrives chính là một phần quan trọng trong giải pháp toàn diện mà bạn đang tìm kiếm, và thanhthienphu.vn là đối tác lý tưởng để biến kế hoạch của bạn thành hiện thực.
Đừng để những khó khăn về công nghệ hay nỗi lo về chi phí vận hành cản trở sự phát triển của bạn. Module 6SE7090-0XX84-0BD1, kết hợp cùng sức mạnh của hệ thống Simovert Masterdrives, sẽ giúp bạn:
Liên hệ ngay với chúng tôi để được tư vấn hoàn toàn miễn phí:
Thanhthienphu.vn – Đồng hành cùng bạn trên con đường tự động hóa thành công!
