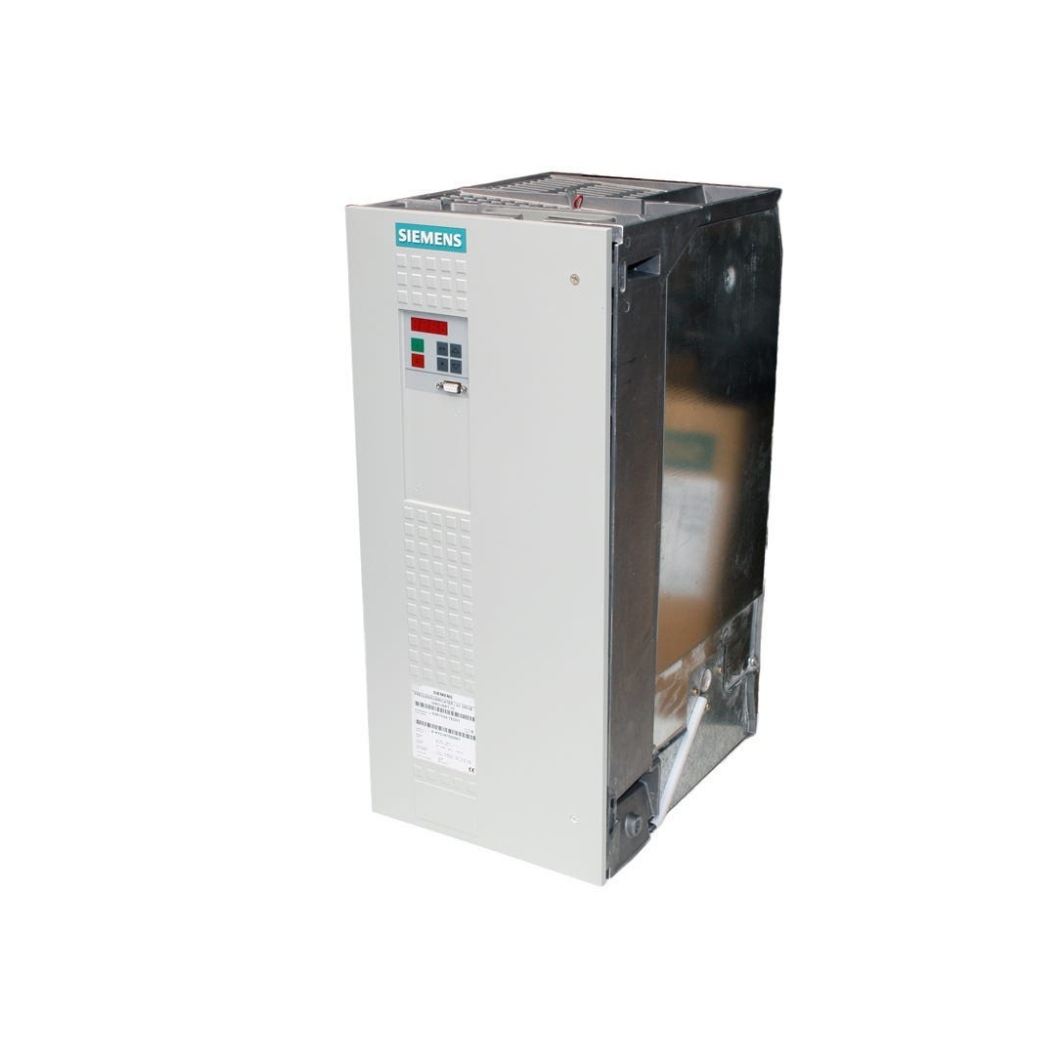

6SE7023-8TD51 Biến tần Simovert

6SE7023-8TD51 Simovert Masterdrives, bộ biến tần Siemens mạnh mẽ và linh hoạt, chính là chìa khóa mở ra cánh cửa nâng cao hiệu suất, tiết kiệm năng lượng và tối ưu hóa quy trình sản xuất, mang đến sự ổn định vượt trội cho mọi ứng dụng điều khiển động cơ AC.

Tại thanhthienphu.vn, chúng tôi hiểu sâu sắc những trăn trở của bạn về một hệ thống vận hành trơn tru, bền bỉ và hôm nay, chúng tôi tự hào giới thiệu đến bạn thiết bị điều khiển động cơ ưu việt này, một lựa chọn đáng tin cậy cho các kỹ sư và nhà quản lý kỹ thuật đang tìm kiếm sự hoàn hảo.

1. Khám Phá Chi Tiết Vượt Trội Của 6SE7023-8TD51

2. Khám Phá Bên Trong 6SE7023-8TD51

• Khối Chỉnh lưu (Rectifier Unit): Đây là cửa ngõ tiếp nhận nguồn điện xoay chiều (AC) 3 pha từ lưới điện (380V – 480V). Nhiệm vụ chính của khối này là biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC). Siemens sử dụng các bộ chỉnh lưu Diode hoặc Thyristor chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và giảm thiểu sóng hài trả ngược về lưới điện, góp phần bảo vệ các thiết bị khác trong hệ thống.
• Liên kết DC (DC Link): Là nơi lưu trữ năng lượng điện một chiều sau khi được chỉnh lưu. Thành phần chủ yếu của liên kết DC là các tụ điện dung lượng lớn, có chức năng làm phẳng điện áp DC, cung cấp nguồn năng lượng ổn định cho khối nghịch lưu và hấp thụ năng lượng tái sinh từ động cơ trong quá trình hãm. Chất lượng và tuổi thọ của tụ điện ảnh hưởng trực tiếp đến độ bền của biến tần, và Siemens luôn chú trọng lựa chọn những linh kiện tốt nhất.
• Khối Nghịch lưu (Inverter Unit): Đây chính là trái tim của bộ biến tần, nơi thực hiện nhiệm vụ biến đổi điện áp một chiều (DC) từ DC Link thành điện áp xoay chiều (AC) 3 pha có tần số và biên độ thay đổi được để cấp cho động cơ. 6SE7023-8TD51 sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép chuyển mạch ở tần số cao, tạo ra dạng sóng đầu ra gần sin hơn, giúp động cơ vận hành êm ái, hiệu quả và giảm tổn hao năng lượng.
• Mạch Điều Khiển (Control Unit): Bộ não của biến tần, chứa vi xử lý mạnh mẽ và bộ nhớ chương trình. Mạch điều khiển nhận tín hiệu từ người dùng (qua bảng điều khiển, truyền thông, ngõ vào analog/digital), thực hiện các thuật toán điều khiển phức tạp (như Vector Control, V/f), tính toán và tạo ra tín hiệu xung PWM (Pulse Width Modulation) để điều khiển các van IGBT trong khối nghịch lưu. Nó cũng giám sát hoạt động của biến tần, động cơ và xử lý các tín hiệu phản hồi từ encoder (nếu có), thực hiện các chức năng bảo vệ.
• Bộ Phanh Hãm Tích Hợp (Integrated Braking Chopper): Một ưu điểm đáng giá của 6SE7023-8TD51 là việc tích hợp sẵn bộ hãm. Khi động cơ hoạt động ở chế độ hãm (giảm tốc hoặc tải có quán tính lớn), nó sẽ hoạt động như một máy phát, trả năng lượng về biến tần. Bộ hãm này sẽ chuyển hướng năng lượng dư thừa đó đến một điện trở hãm (lắp ngoài), chuyển hóa thành nhiệt năng và tiêu tán, giúp duy trì điện áp DC Link ổn định và bảo vệ biến tần.
• Giao Diện Người Dùng (Operator Panel – Tùy chọn): Thường là màn hình hiển thị và các nút bấm (ví dụ: PMU, AOP30), cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp trên biến tần.
• Cổng Giao Tiếp (Communication Ports): Bao gồm cổng RS485 tích hợp sẵn cho giao thức USS và các khe cắm (slot) để lắp thêm các module truyền thông mở rộng như PROFIBUS, PROFINET, DeviceNet, cho phép tích hợp biến tần vào các hệ thống điều khiển tự động hóa lớn hơn một cách liền mạch.
• Quạt Làm Mát và Tản Nhiệt: Do hoạt động với công suất lớn, biến tần sinh nhiệt đáng kể. Hệ thống quạt và cánh tản nhiệt được thiết kế tối ưu để đảm bảo luồng không khí lưu thông hiệu quả, giữ cho các linh kiện điện tử hoạt động trong giới hạn nhiệt độ cho phép, tăng cường tuổi thọ và độ tin cậy.

3. Các Tính Năng Chính Ưu Việt Của 6SE7023-8TD51

• Điều Khiển Vector Hiệu Suất Cao (High-Performance Vector Control – VC): Đây là tính năng cốt lõi làm nên danh tiếng của dòng Masterdrives VC. Với thuật toán điều khiển vector tiên tiến, 6SE7023-8TD51 có khả năng điều khiển độc lập mô-men và tốc độ động cơ với độ chính xác cực cao, ngay cả ở tốc độ thấp hoặc bằng không. Khi kết hợp với bộ mã hóa (encoder) phản hồi tốc độ và vị trí trục động cơ, biến tần đạt được khả năng kiểm soát mô-men gần như tức thời, đáp ứng hoàn hảo cho các ứng dụng đòi hỏi động lực học cao như máy công cụ CNC, cầu trục, máy đóng gói tốc độ cao, hệ thống định vị.
• Chế Độ Điều Khiển V/f Đa Dạng: Bên cạnh Vector Control, biến tần cũng hỗ trợ các chế độ điều khiển V/f (Voltage/Frequency) linh hoạt (tuyến tính, bình phương, tự đặt đường cong) phù hợp cho các ứng dụng đơn giản hơn như bơm, quạt, băng tải, giúp tối ưu hóa hiệu suất năng lượng cho từng loại tải cụ thể.
• Khả Năng Chịu Quá Tải Vượt Trội: Được thiết kế cho môi trường công nghiệp khắc nghiệt, 6SE7023-8TD51 có khả năng chịu quá tải ấn tượng (ví dụ: 150% dòng định mức trong 60 giây, 200% trong 3 giây). Điều này cực kỳ quan trọng đối với các ứng dụng có mô-men khởi động lớn hoặc thường xuyên chịu tải đột biến, đảm bảo biến tần hoạt động ổn định và không bị lỗi vặt.
• Chức Năng Hãm Mạnh Mẽ: Với bộ hãm (braking chopper) tích hợp sẵn, biến tần có thể xử lý hiệu quả năng lượng tái sinh từ động cơ trong quá trình giảm tốc hoặc khi làm việc với tải có quán tính lớn. Chỉ cần kết nối thêm điện trở hãm phù hợp, hệ thống có thể dừng nhanh và chính xác, nâng cao an toàn và hiệu suất chu trình làm việc.
• Tích Hợp Các Chức Năng Công Nghệ: Biến tần thường tích hợp sẵn các khối chức năng công nghệ cơ bản như bộ điều khiển PID (Proportional-Integral-Derivative) cho các ứng dụng điều khiển vòng kín (áp suất, lưu lượng, nhiệt độ), chức năng định vị cơ bản, chức năng bắt tốc độ động cơ đang quay (flying restart).
• Chức Năng Bảo Vệ Toàn Diện: Siemens trang bị cho 6SE7023-8TD51 đầy đủ các chức năng bảo vệ tiên tiến để đảm bảo an toàn cho cả biến tần, động cơ và hệ thống: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY), mất pha đầu vào/đầu ra, chạm đất, ngắn mạch,…
• Phần Mềm Cấu Hình Thân Thiện: Việc cài đặt, cấu hình và chẩn đoán biến tần trở nên dễ dàng hơn bao giờ hết với các công cụ phần mềm như DriveMonitor (miễn phí) hoặc Drive ES Basic / STARTER (tích hợp trong môi trường TIA Portal của Siemens). Giao diện đồ họa trực quan, chức năng hướng dẫn từng bước (wizard) và khả năng giám sát thời gian thực giúp tiết kiệm thời gian và công sức cho các kỹ sư.
• Tiết Kiệm Năng Lượng: Bằng cách điều chỉnh tốc độ động cơ phù hợp với yêu cầu tải thực tế, đặc biệt trong các ứng dụng bơm, quạt, máy nén khí, biến tần giúp giảm đáng kể lượng điện năng tiêu thụ so với các phương pháp điều khiển truyền thống (như dùng van tiết lưu, đóng cắt trực tiếp). Chức năng tối ưu hóa năng lượng tích hợp giúp biến tần tự động điều chỉnh điện áp đầu ra để đạt hiệu suất cao nhất ở mọi điểm làm việc.

4. Hướng Dẫn Kết Nối 6SE7023-8TD51 Với Phần Mềm

Bước 1: Kết nối phần cứng

• Xác định cổng giao tiếp RS485 trên biến tần 6SE7023-8TD51. Thường là cổng X103, sử dụng các chân đấu nối dạng terminal hoặc cổng Sub-D 9 chân (tùy phiên bản hoặc module). Tham khảo manual để biết chính xác sơ đồ chân. Các chân tín hiệu chính là Data+ (thường ký hiệu P hoặc B) và Data- (thường ký hiệu N hoặc A).
• Nối các chân Data+ và Data- của bộ chuyển đổi USB-RS485 tương ứng với chân Data+ và Data- trên cổng X103 của biến tần bằng cáp xoắn đôi. Đảm bảo đấu nối đúng cực tính.
• Kết nối chân GND (Mass) giữa bộ chuyển đổi và biến tần (nếu có và được khuyến nghị) để đảm bảo tín hiệu ổn định.
• Cắm đầu USB của bộ chuyển đổi vào máy tính. Máy tính sẽ nhận diện và cài đặt driver cho bộ chuyển đổi (có thể cần cài đặt driver thủ công từ nhà sản xuất bộ chuyển đổi). Ghi lại số cổng COM ảo được tạo ra (ví dụ: COM3, COM4). Bạn có thể kiểm tra trong Device Manager của Windows.

Bước 2: Cài đặt thông số giao tiếp trên biến tần

Mặc định, biến tần Masterdrives thường được cài đặt sẵn giao thức USS trên cổng RS485. Bạn cần kiểm tra và đảm bảo các thông số sau khớp với cài đặt trên phần mềm:

• Địa chỉ biến tần (Drive Address): Thông số P554 (hoặc tương đương). Mặc định thường là 0 hoặc 1.
• Tốc độ Baud (Baud Rate): Thông số P555 (hoặc tương đương). Các giá trị phổ biến là 9600 bps, 19200 bps, 38400 bps,… Mặc định thường là 9600 bps.
• Parity, Data bits, Stop bits: Các thông số này thường được chuẩn hóa cho USS (ví dụ: 8 data bits, 1 stop bit, Even parity). Kiểm tra trong P556-P560 hoặc các thông số liên quan.

Bạn có thể kiểm tra và thay đổi các thông số này qua bảng điều khiển trên biến tần (nếu có) hoặc chấp nhận giá trị mặc định nếu bạn mới bắt đầu.

Bước 3: Cấu hình kết nối trên phần mềm DriveMonitor (hoặc STARTER)

• Khởi động phần mềm DriveMonitor trên máy tính.
• Tạo một dự án mới hoặc mở dự án có sẵn.
• Thiết lập giao diện kết nối: Tìm đến mục cài đặt giao diện (Interface settings) hoặc thiết lập kết nối (Communication setup).
• Chọn loại giao diện là cổng COM (Serial Port) và chọn đúng số cổng COM ảo đã xác định ở Bước 1 (ví dụ: COM3).
• Cấu hình các thông số giao tiếp trên phần mềm (Baud rate, Parity, Data bits, Stop bits) sao cho trùng khớp hoàn toàn với các thông số đã cài đặt trên biến tần (Bước 2).
• Chọn giao thức là USS.
• Nhập địa chỉ của biến tần (Drive Address) mà bạn muốn kết nối (ví dụ: 0 hoặc 1).

Bước 4: Thiết lập kết nối và truy cập biến tần

Trong DriveMonitor, thực hiện chức năng tìm kiếm thiết bị (Scan for drives) hoặc kết nối trực tuyến (Go online / Connect).

Phần mềm sẽ quét trên cổng COM đã chọn để tìm biến tần có địa chỉ và thông số giao tiếp phù hợp.

Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái Online và bạn có thể thấy thông tin của biến tần 6SE7023-8TD51.

Từ đây, bạn có thể:

• Đọc/ghi toàn bộ danh sách tham số (parameter list).
• Tải lên (Upload) cấu hình từ biến tần về máy tính để sao lưu.
• Tải xuống (Download) cấu hình từ máy tính vào biến tần.
• Giám sát các giá trị trạng thái thời gian thực (tốc độ, dòng điện, điện áp, mô-men,…).
• Thực hiện các lệnh điều khiển cơ bản (chạy, dừng, đảo chiều – chỉ dùng cho mục đích kiểm tra, cần thận trọng).
• Xem lịch sử lỗi (fault buffer) và thông tin chẩn đoán chi tiết.

5. Hướng Dẫn Lập Trình Cơ Bản Cho 6SE7023-8TD51

A. Phương thức lập trình:

• Qua Bảng Điều Khiển Tích Hợp (Operator Panel – OP): Sử dụng màn hình hiển thị và các nút bấm trên biến tần (nếu được trang bị, ví dụ PMU hoặc AOP30). Phù hợp cho việc cài đặt nhanh hoặc điều chỉnh đơn giản.
• Qua Phần Mềm Máy Tính: Sử dụng DriveMonitor, STARTER hoặc Drive ES Basic đã kết nối với biến tần (như hướng dẫn ở mục 4). Đây là phương pháp được khuyến nghị vì giao diện trực quan, dễ quản lý và cho phép truy cập đầy đủ tham số.

B. Quy trình lập trình cơ bản (Sử dụng tên tham số Pxxx làm ví dụ, tên cụ thể có thể thay đổi nhẹ tùy firmware):

Bước 1: Reset về cài đặt gốc (Factory Reset – Tùy chọn nhưng khuyến nghị cho lần đầu)

Mục đích: Đưa tất cả các thông số về giá trị mặc định của nhà sản xuất, tránh xung đột cài đặt cũ.

Cách thực hiện:

• Tìm đến tham số reset, thường là P053 (hoặc tương đương).
• Đặt P053 = 6 (hoặc giá trị tương ứng cho Factory Reset).
• Tìm đến tham số lưu cài đặt, thường là P971 (hoặc tương đương).
• Đặt P971 = 1 (hoặc giá trị tương ứng để lưu). Biến tần sẽ thực hiện reset.

Thận trọng: Thao tác này sẽ xóa toàn bộ cài đặt hiện có. Chỉ thực hiện khi chắc chắn.

Bước 2: Cài đặt nhanh (Quick Commissioning)

Mục đích: Nhập các thông số cơ bản nhất để biến tần có thể hoạt động. Siemens thường cung cấp một quy trình cài đặt nhanh thông qua một nhóm tham số hoặc chức năng wizard trên phần mềm.

Truy cập chế độ cài đặt nhanh (ví dụ: đặt P060 = 1 hoặc 2 tùy chế độ mong muốn).

Nhập các thông số quan trọng sau (biến tần sẽ yêu cầu tuần tự):

• P100: Chế độ điều khiển (Control Mode): Chọn V/f (giá trị 0, 1, 2,…) hoặc Vector Control (giá trị 20, 21,…). Ví dụ, chọn 20 cho VC không cần encoder.
• P101: Loại động cơ (Motor Type): Chọn động cơ không đồng bộ (Asynchronous motor).
• P107: Công suất định mức động cơ (Rated Motor Power): Nhập giá trị kW ghi trên nhãn động cơ.
• P108: Điện áp định mức động cơ (Rated Motor Voltage): Nhập giá trị Volt ghi trên nhãn động cơ (ví dụ: 380V).
• P109: Dòng điện định mức động cơ (Rated Motor Current): Nhập giá trị Ampe ghi trên nhãn động cơ.
• P110: Tần số định mức động cơ (Rated Motor Frequency): Nhập giá trị Hz ghi trên nhãn động cơ (ví dụ: 50Hz).
• P111: Tốc độ định mức động cơ (Rated Motor Speed): Nhập giá trị RPM (vòng/phút) ghi trên nhãn động cơ.
• P115: Tối ưu hóa và nhận dạng động cơ (Motor Identification): Đặt P115 = 1 (hoặc 3) để biến tần thực hiện quá trình tự động đo đạc và tối ưu hóa các tham số điều khiển dựa trên động cơ thực tế. Đảm bảo động cơ đã kết nối đúng và sẵn sàng quay (không tải). Kích hoạt lệnh chạy (ON), biến tần sẽ tự thực hiện trong vài giây đến vài phút. Sau khi hoàn tất, đặt lại P115 = 0. Đây là bước cực kỳ quan trọng để đạt hiệu suất điều khiển tốt nhất, đặc biệt với Vector Control.
• P130: Kiểu đấu nối động cơ (Motor Connection Type): Sao (Star) hay Tam giác (Delta).
• P300: Tần số tối đa (Maximum Frequency): Giới hạn tần số đầu ra cao nhất (ví dụ: 50Hz hoặc 60Hz).
• P301: Tần số tham chiếu (Reference Frequency): Thường đặt bằng tần số định mức động cơ.
• P303: Điện áp tham chiếu (Reference Voltage): Thường đặt bằng điện áp định mức động cơ.
• P452: Thời gian tăng tốc (Acceleration Time): Thời gian để động cơ tăng tốc từ 0 đến tần số tối đa (ví dụ: 10 giây).
• P453: Thời gian giảm tốc (Deceleration Time): Thời gian để động cơ giảm tốc từ tần số tối đa về 0 (ví dụ: 10 giây).

Sau khi nhập đủ thông số, thoát khỏi chế độ cài đặt nhanh (ví dụ: đặt lại P060 = 0).

Lưu lại toàn bộ cài đặt (ví dụ: đặt P971 = 1).

Bước 3: Cấu hình nguồn đặt tốc độ và lệnh chạy/dừng

Mục đích: Xác định tín hiệu nào sẽ điều khiển tốc độ và ra lệnh chạy/dừng cho biến tần.

Nguồn lệnh chạy/dừng (Command Source):

• Ví dụ: Điều khiển qua terminal (DI): Đặt P554 (hoặc tương đương) = 2 (Terminal). Khi đó, cần nối dây và cấu hình các ngõ vào Digital (DI) cho lệnh chạy thuận (ON/OFF), chạy nghịch (Reverse). Ví dụ: P580 cho DI1 = 1 (ON/OFF1).
• Điều khiển qua mạng truyền thông (PROFIBUS, PROFINET,…): Chọn giá trị tương ứng cho P554.
• Điều khiển qua bảng điều khiển (OP): Chọn giá trị tương ứng cho P554.

Nguồn đặt tốc độ (Setpoint Source):

• Ví dụ: Sử dụng biến trở ngoài (Analog Input): Đặt P443 (hoặc tương đương) = 2 (Analog Input 1). Cần nối biến trở vào ngõ vào Analog tương ứng (ví dụ: AI1). Cấu hình dải tín hiệu cho AI1 (P471-P474).
• Sử dụng tốc độ cố định (Fixed Frequencies): Đặt P443 = 3. Cấu hình các giá trị tốc độ cố định (P401-P40x) và chọn chúng bằng các ngõ vào Digital.
• Đặt tốc độ qua mạng truyền thông: Chọn giá trị tương ứng cho P443.
• Đặt tốc độ qua bảng điều khiển: Chọn giá trị tương ứng cho P443.

Bước 4: Cài đặt các chức năng bảo vệ và giới hạn

• Giới hạn dòng điện (Current Limit): Tham số P282 (hoặc tương đương). Đặt giá trị giới hạn dòng để bảo vệ động cơ và biến tần, thường đặt khoảng 110-150% dòng định mức động cơ.
• Bảo vệ nhiệt động cơ (Motor Thermal Protection): Kích hoạt và cấu hình bảo vệ dựa trên mô hình nhiệt I2t (P381, P382) hoặc sử dụng cảm biến nhiệt PTC/KTY nối vào biến tần (cần cấu hình các tham số liên quan).
• Các giới hạn tốc độ (Speed Limits): Cài đặt tốc độ tối thiểu (P309), tốc độ tối đa (P310).

Bước 5: Kiểm tra và vận hành thử

• Sau khi hoàn tất cài đặt, kiểm tra lại các kết nối vật lý.
• Cấp nguồn cho biến tần.
• Thử cấp lệnh chạy và thay đổi tốc độ từ nguồn đã chọn. Quan sát hoạt động của động cơ, kiểm tra chiều quay.
• Sử dụng chức năng giám sát trên phần mềm hoặc OP để xem các giá trị thực tế (dòng điện, tốc độ, điện áp DC Link…).
• Tinh chỉnh thời gian tăng/giảm tốc, các tham số PID (nếu dùng) để đạt được hiệu suất mong muốn.

Bước 6: Lưu trữ cấu hình

• Sau khi hệ thống hoạt động ổn định, hãy lưu lại toàn bộ cấu hình vào bộ nhớ EEPROM của biến tần (ví dụ: P971 = 1).
• Nên sử dụng phần mềm để tải lên (Upload) và lưu trữ file cấu hình trên máy tính làm bản sao lưu dự phòng.

6. Giải Mã Các Sự Cố Thường Gặp Trên 6SE7023-8TD51

F001: Lỗi Quá Dòng (Overcurrent)

Nguyên nhân: Dòng điện đầu ra vượt quá giới hạn cho phép. Có thể do:

• Thời gian tăng tốc (P452) quá ngắn.
• Ngắn mạch cáp động cơ hoặc trong cuộn dây động cơ.
• Kẹt cơ khí, tải quá nặng đột ngột.
• Thông số động cơ (P107-P111) cài đặt sai.
• Module IGBT bị lỗi.

Khắc phục:

• Kiểm tra tải, đảm bảo không bị kẹt.
• Tăng thời gian tăng tốc (P452).
• Kiểm tra cách điện cáp động cơ và cuộn dây động cơ (dùng megohmmeter).
• Kiểm tra lại thông số động cơ đã nhập.
• Kiểm tra giới hạn dòng (P282).
• Nếu nghi ngờ IGBT lỗi, cần liên hệ chuyên gia.

F002: Lỗi Quá Áp DC Link (DC Link Overvoltage)

Nguyên nhân: Điện áp trên DC Link vượt ngưỡng an toàn. Thường xảy ra khi động cơ giảm tốc quá nhanh hoặc tải có tính năng lượng tái sinh cao.

• Thời gian giảm tốc (P453) quá ngắn.
• Nguồn cấp đầu vào quá cao.
• Năng lượng tái sinh lớn nhưng không có điện trở hãm hoặc điện trở hãm bị lỗi/không phù hợp.
• Bộ hãm tích hợp (braking chopper) bị lỗi.

Khắc phục:

• Tăng thời gian giảm tốc (P453).
• Kiểm tra điện áp nguồn cấp đầu vào.
• Kiểm tra kết nối và tình trạng của điện trở hãm (nếu có). Tính toán lại giá trị điện trở và công suất nếu cần.
• Kích hoạt chức năng điều khiển Vdc_max (nếu có) trong biến tần.
• Kiểm tra bộ hãm tích hợp.

F006: Lỗi Thấp Áp DC Link (DC Link Undervoltage)

Nguyên nhân: Điện áp trên DC Link giảm xuống dưới ngưỡng cho phép.

• Nguồn cấp đầu vào bị mất pha, sụt áp đột ngột hoặc điện áp quá thấp.
• Cầu chì đầu vào bị đứt hoặc contactor cấp nguồn chưa đóng.
• Khối chỉnh lưu đầu vào bị lỗi.

Khắc phục:

• Kiểm tra nguồn cấp 3 pha đầu vào, đảm bảo đủ điện áp và cân bằng pha.
• Kiểm tra cầu chì, aptomat, contactor cấp nguồn cho biến tần.
• Kiểm tra các kết nối dây động lực đầu vào.

F008 / F011: Lỗi Quá Nhiệt Biến Tần (Inverter Overtemperature) / Lỗi Quá Nhiệt Động Cơ (Motor Overtemperature)

Nguyên nhân:

• F008: Nhiệt độ bên trong biến tần quá cao do: Quạt làm mát bị hỏng/kẹt, bụi bẩn bám nhiều cản trở tản nhiệt, nhiệt độ môi trường quá cao, biến tần hoạt động quá tải liên tục.
• F011: Nhiệt độ động cơ quá cao (phát hiện qua mô hình I2t hoặc cảm biến PTC/KTY) do: Động cơ bị quá tải, thông gió động cơ kém, mất pha đầu ra, tần số đóng cắt (P290) quá cao.

Khắc phục:

• F008: Kiểm tra quạt làm mát, vệ sinh bộ tản nhiệt, đảm bảo thông gió tốt cho tủ điện, kiểm tra nhiệt độ môi trường, xem xét giảm tải hoặc lắp biến tần công suất lớn hơn nếu cần.
• F011: Kiểm tra tải động cơ, kiểm tra thông gió động cơ, kiểm tra kết nối 3 pha đầu ra đến động cơ, xem xét giảm tần số đóng cắt (P290 – lưu ý có thể tăng tiếng ồn động cơ). Kiểm tra cài đặt bảo vệ nhiệt động cơ (P381, P382) và kết nối cảm biến nhiệt (nếu có).

F023: Lỗi Mất Pha Đầu Ra (Output Phase Failure)

Nguyên nhân: Biến tần phát hiện mất kết nối đến một hoặc nhiều pha của động cơ.

• Đứt cáp động cơ.
• Lỏng kết nối tại terminal U, V, W của biến tần hoặc hộp đấu dây động cơ.
• Contactor đầu ra (nếu có) không đóng hoặc tiếp điểm kém.
• Cuộn dây động cơ bị đứt.

Khắc phục:

• Kiểm tra toàn bộ cáp động lực từ biến tần đến động cơ.
• Siết chặt các đầu nối.
• Kiểm tra contactor đầu ra (nếu dùng).
• Kiểm tra điện trở các cuộn dây động cơ.

7. Liên Hệ thanhthienphu.vn Ngay Hôm Nay Để Được Tư Vấn Chuyên Sâu

6SE7023-8TD51 Simovert Masterdrives không chỉ là một khoản đầu tư vào thiết bị, mà là đầu tư vào tương lai vận hành thông suốt, giảm thiểu chi phí và nâng cao năng lực cạnh tranh cho doanh nghiệp của bạn.

Thấu hiểu những khó khăn bạn đang đối mặt – từ thiết bị cũ kỹ hay hỏng hóc, chi phí vận hành leo thang, đến nỗi lo về an toàn và áp lực cập nhật công nghệ – thanhthienphu.vn không chỉ cung cấp sản phẩm 6SE7023-8TD51 chính hãng, chất lượng cao mà còn mang đến giải pháp toàn diện. Chúng tôi tự hào với:

• Đội ngũ kỹ sư giàu kinh nghiệm: Sẵn sàng lắng nghe, phân tích nhu cầu cụ thể của bạn và tư vấn lựa chọn cấu hình 6SE7023-8TD51 phù hợp nhất, đảm bảo tối ưu hiệu quả đầu tư.
• Chuyên môn sâu rộng: Không chỉ về dòng Simovert Masterdrives mà còn về các giải pháp tự động hóa tích hợp của Siemens và các hãng khác, giúp bạn xây dựng hệ thống đồng bộ và hiệu quả.
• Nguồn hàng uy tín, giá cả cạnh tranh: Cam kết cung cấp sản phẩm chính hãng với mức giá hợp lý nhất thị trường, đi kèm chính sách bảo hành rõ ràng.
• Dịch vụ hỗ trợ kỹ thuật tận tâm: Đồng hành cùng bạn từ khâu lắp đặt, cài đặt, vận hành đến khắc phục sự cố và bảo trì dài hạn. Chúng tôi hiểu rằng sự hỗ trợ kịp thời là yếu tố then chốt cho hoạt động sản xuất liên tục.
• Giải pháp tùy chỉnh: Ngoài cung cấp thiết bị, chúng tôi còn có thể hỗ trợ thiết kế, thi công tủ điện điều khiển tích hợp biến tần, lập trình hệ thống theo yêu cầu ứng dụng đặc thù của bạn.

Nhấc máy và gọi cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia kỹ thuật của thanhthienphu.vn tư vấn miễn phí và chi tiết về bộ biến tần Siemens 6SE7023-8TD51 cũng như các giải pháp điện công nghiệp, tự động hóa khác.

Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và công nghệ.
