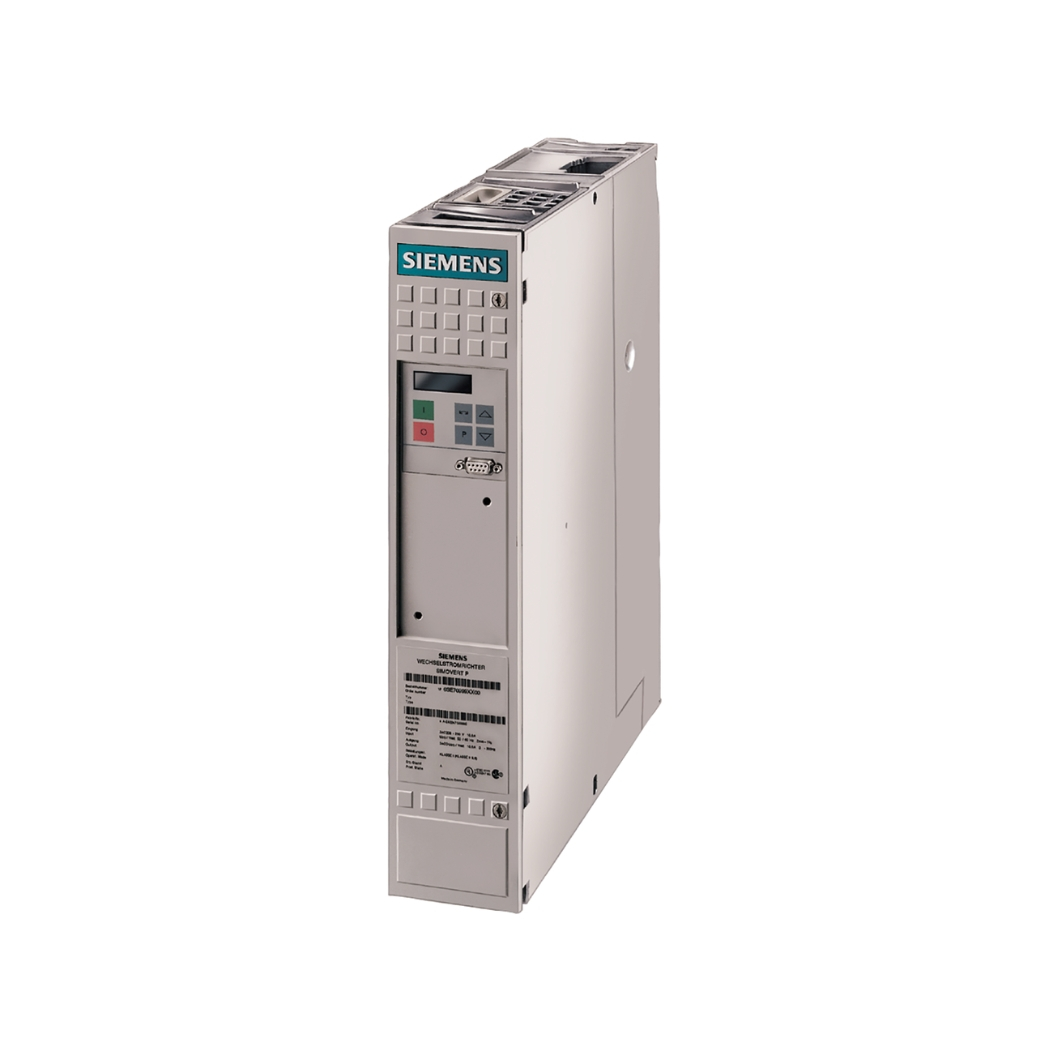

6SE7023-8ED61 Simovert Masterdrives, một thành viên ưu tú trong gia đình biến tần Siemens, mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và đáng tin cậy, giúp nâng tầm hiệu suất cho hệ thống của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hàng đầu, sẵn sàng đồng hành cùng bạn tối ưu hóa quy trình sản xuất, tiết kiệm năng lượng và gia tăng lợi nhuận với dòng sản phẩm bộ điều khiển tốc độ này.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7023-8ED61
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SE7023-8ED61 |
| Dòng sản phẩm | Simovert Masterdrives |
| Hãng sản xuất | Siemens |
| Điện áp đầu vào | 380-480 V AC, 3 pha |
| Dòng điện đầu ra | 23.8 A |
| Công suất | 11 kW (15 HP) |
| Tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, vector không cảm biến, vector có cảm biến |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0-50 °C |
| Tiêu chuẩn | CE, UL, cUL, EAC |
| Kích thước (HxWxD) | 275 x 120 x 240 mm |
| Trọng lượng | 4.8 kg |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy dệt, máy in, máy đùn, và nhiều ứng dụng công nghiệp khác. |
2. Cấu Tạo Sản Phẩm 6SE7023-8ED61
- Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống.
- Khối điều khiển: Xử lý các tín hiệu điều khiển và thực hiện các thuật toán điều khiển động cơ.
- Khối công suất: Chuyển đổi điện áp DC thành điện áp AC để cung cấp cho động cơ.
- Khối giao tiếp: Cho phép giao tiếp với các thiết bị bên ngoài như PLC, HMI, máy tính.
- Quạt làm mát: Đảm bảo nhiệt độ hoạt động ổn định cho biến tần.
- Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi các tác động từ môi trường bên ngoài.
- Mạch chỉnh lưu: chuyển đổi điện áp AC đầu vào thành DC
- Tụ điện DC-Link: lưu trự năng lượng và làm mịn điện áp DC
- Mạch nghịch lưu: chuyển đổi điện áp DC thành AC với tần số có thể thay đổi.
- Bộ vi xử lý: điều khiển hoạt động của biến tần dựa trên các thông số cài đặt và tín hiệu phản hồi
- Bảng mạch điều khiển: chứa các nút nhấn, đèn báo và cổng kết nối
- Đầu nối: cho phép kết nối nguồn điện, động cơ và các thiết bị ngoại vi.
3. Các Tính Năng Chính Của Sản Phẩm 6SE7023-8ED61
- Điều khiển vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ.
- Điều khiển vector có cảm biến (Sensor Vector Control): Cung cấp khả năng điều khiển chính xác hơn nữa khi sử dụng cảm biến tốc độ (encoder).
- Điều khiển V/f: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho động cơ và biến tần.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt.
- Chức năng tiết kiệm năng lượng: Tối ưu hóa hiệu suất hoạt động của động cơ, giúp giảm thiểu tiêu thụ điện năng.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ.
- Giao tiếp truyền thông: Hỗ trợ các giao thức truyền thông phổ biến như PROFIBUS, PROFINET, Modbus, cho phép kết nối với các hệ thống điều khiển khác.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SE7023-8ED61 Với Phần Mềm
- Cài đặt phần mềm: Tải phần mềm STARTER hoặc DriveMonitor từ trang web của Siemens và cài đặt trên máy tính.
- Kết nối cáp: Sử dụng cáp USS (RS485) hoặc cáp Ethernet để kết nối biến tần với máy tính.
- Cấu hình kết nối: Mở phần mềm, chọn loại kết nối (USS hoặc Ethernet) và cấu hình các thông số kết nối (địa chỉ IP, cổng COM, tốc độ baud).
- Kết nối với biến tần: Chọn “Connect” để kết nối với biến tần.
- Cấu hình thông số: Sử dụng phần mềm để cấu hình các thông số của biến tần như chế độ điều khiển, tần số đầu ra, dòng điện đầu ra, các thông số bảo vệ…
- Lưu cấu hình: Lưu các thông số đã cấu hình vào biến tần.
- Kiểm tra hoạt động: Chạy thử biến tần và kiểm tra hoạt động của động cơ.
5. Cách Lập Trình Sản Phẩm 6SE7023-8ED61
- Sử dụng các khối chức năng (Function Blocks): Sử dụng các khối chức năng có sẵn trong phần mềm để lập trình các chức năng điều khiển như điều khiển tốc độ, điều khiển mô-men xoắn, điều khiển vị trí…
- Sử dụng ngôn ngữ lập trình CFC (Continuous Function Chart): Sử dụng ngôn ngữ lập trình CFC để tạo các chương trình điều khiển phức tạp hơn.
- Sử dụng ngôn ngữ lập trình SCL (Structured Control Language): Sử dụng ngôn ngữ lập trình SCL để tạo các chương trình điều khiển có cấu trúc.
- Lập trình bằng BICO: sử dụng công nghệ BICO để kết nối các tín hiệu và tham số bên trong biến tần
- Lập trình bằng DCC: sử dụng Drive Control Chart để tạo các chương trình điều khiển phức tạp bằng đồ họa
- Lập trình các hàm bảo vệ: cài đặt các thông số bảo vệ quá dòng, quá áp, quá nhiệt
- Lập trình các hàm điều khiển: cài đặt các thông số điều khiển tốc độ, moment, vị trí.
- Lập trình các hàm truyền thông: cài đặt các thông số giao tiếp với các thiết bị khác
- Lập trình các hàm ứng dụng: tùy chỉnh các chức năng theo yêu cầu cụ thể của ứng dụng.
Ví dụ: Lập trình điều khiển tốc độ động cơ bằng biến trở
- Kết nối biến trở với đầu vào analog của biến tần.
- Cấu hình đầu vào analog trong phần mềm.
- Sử dụng khối chức năng “Analog Input” để đọc giá trị từ biến trở.
- Sử dụng khối chức năng “Speed Setpoint” để đặt giá trị tốc độ mong muốn.
- Kết nối đầu ra của khối “Analog Input” với đầu vào của khối “Speed Setpoint”.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7023-8ED61
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra kết nối, giảm tải, tăng thời gian tăng tốc/giảm tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số động cơ, kiểm tra kết nối, giảm điện áp nguồn, tăng thời gian giảm tốc. |
| F0003 | Quá nhiệt | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, kiểm tra tải, giảm tải, tăng cường thông gió. |
| F0004 | Mất pha | Kiểm tra nguồn cấp, kiểm tra kết nối, kiểm tra cầu chì. |
| F0005 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cấu hình giao tiếp, kiểm tra thiết bị giao tiếp. |
| A0501 | Cảnh báo quá dòng | Kiểm tra và giảm tải nếu cần thiết. |
| A0502 | Cảnh báo quá áp | Kiểm tra điện áp lưới và đảm bảo nằm trong giới hạn cho phép. |
| A0700 | Cảnh báo lỗi giao tiếp | Kiểm tra cáp kết nối và cấu hình truyền thông. |
| F0022 | Lỗi phần cứng | Liên hệ với bộ phận hỗ trợ kỹ thuật của Thanh Thiên Phú hoặc Siemens. |
| F0070 | Lỗi giá trị đặt từ CB/TB | Kiểm tra cài đặt truyền thông và đảm bảo dữ liệu gửi đi chính xác. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để trải nghiệm những lợi ích tuyệt vời mà 6SE7023-8ED61 Simovert Masterdrives mang lại? Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những mục tiêu sản xuất và kinh doanh.
Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng: 100% sản phẩm 6SE7023-8ED61 Simovert Masterdrives do thanhthienphu.vn cung cấp đều là hàng chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
- Dịch vụ hậu mãi chu đáo: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Tư vấn tận tâm: Chúng tôi sẽ tư vấn cho bạn giải pháp phù hợp nhất với nhu cầu và ngân sách của doanh nghiệp.
Thông tin liên hệ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn biến ước mơ về một hệ thống truyền động hoàn hảo của bạn thành hiện thực!
