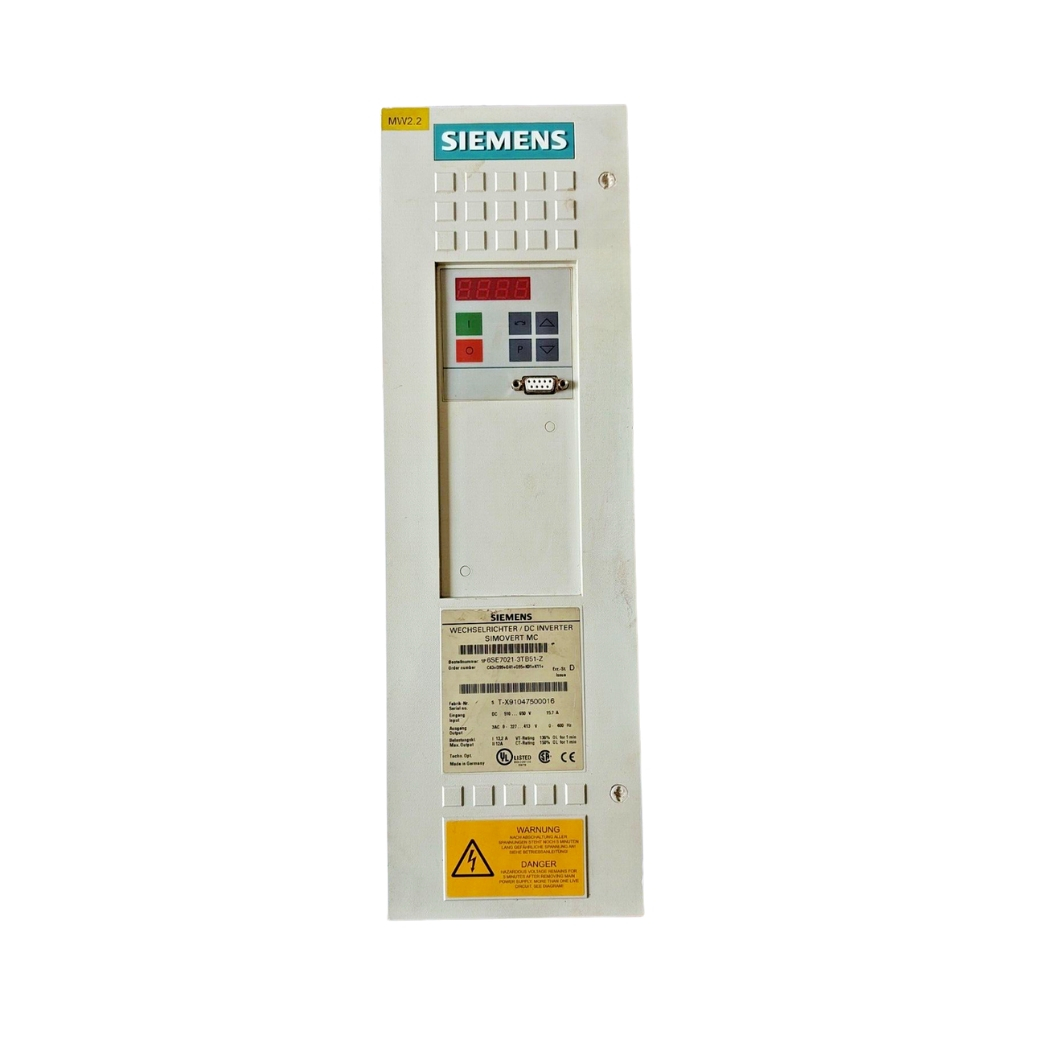

6SE7022-6TC51 Biến tần Simovert

6SE7022-6TC51 Simovert Masterdrives: Khám phá giải pháp điều khiển động cơ AC mạnh mẽ, đáng tin cậy từ Siemens, nền tảng vững chắc cho hiệu suất vượt trội và sự ổn định trong mọi ứng dụng công nghiệp tại thanhthienphu.vn.

Bộ biến tần Siemens này chính là chìa khóa mở ra cánh cửa tối ưu hóa sản xuất, tiết kiệm năng lượng và nâng tầm hệ thống tự động hóa của bạn lên một tầm cao mới, giải quyết triệt để những trăn trở về thiết bị lạc hậu và chi phí vận hành.

1. Thông tin chi tiết về sản phẩm 6SE7022-6TC51

2. Khám phá cấu tạo bền bỉ và linh hoạt của 6SE7022-6TC51

• Module Công suất (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ, bao gồm các thành phần chính như chỉnh lưu (Rectifier), mạch trung gian DC (DC Link) với các tụ điện dung lượng lớn và bộ nghịch lưu (Inverter) sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến. Siemens lựa chọn các linh kiện công suất chất lượng cao, có khả năng chịu đựng dòng điện và điện áp lớn, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và tuổi thọ cao. Thiết kế tản nhiệt hiệu quả với các lá nhôm dày và quạt làm mát thông minh giúp module công suất hoạt động ổn định ngay cả khi chịu tải nặng liên tục.
• Module Điều khiển (Control Module / Electronics Board): Bộ não của biến tần, nơi xử lý mọi thuật toán điều khiển phức tạp, giao tiếp với người dùng và hệ thống cấp trên. Module này chứa vi xử lý mạnh mẽ, bộ nhớ chương trình, các mạch giao tiếp (USS, tùy chọn Profibus, DeviceNet…), các cổng kết nối cho tín hiệu điều khiển số và tương tự (thông qua các bo mạch mở rộng). Thiết kế module điều khiển tách biệt giúp dễ dàng nâng cấp firmware, thay thế hoặc sửa chữa khi cần thiết mà không ảnh hưởng đến phần công suất, giảm thiểu thời gian dừng máy.
• Bo mạch Giao diện và Mở rộng (Interface and Expansion Boards): Dòng Masterdrives nổi tiếng với tính linh hoạt nhờ khả năng mở rộng mạnh mẽ. Các bo mạch như EB1/EB2 (cho I/O số), SCB2/TSY (cho I/O tương tự và encoder), CBP2 (cho Profibus), CB150 (cho CANopen)… cho phép người dùng tùy chỉnh cấu hình biến tần theo đúng yêu cầu cụ thể của từng ứng dụng. Việc lắp đặt và thay thế các bo mạch này cũng rất đơn giản nhờ các khe cắm tiêu chuẩn.
• Bộ phận Hiển thị và Vận hành (Operator Panel – Tùy chọn): Các tùy chọn như BOP (Basic Operator Panel) hoặc AOP (Advanced Operator Panel) cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp trên biến tần một cách trực quan và thuận tiện. AOP còn có khả năng sao lưu và phục hồi thông số, cực kỳ hữu ích trong việc bảo trì và thay thế biến tần.
• Vỏ máy (Enclosure): Được chế tạo từ kim loại chắc chắn kết hợp nhựa công nghiệp cao cấp, vỏ máy không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn, va đập cơ học (đạt chuẩn IP20) mà còn góp phần vào hệ thống tản nhiệt chung. Thiết kế đảm bảo luồng không khí làm mát đi qua các bộ phận tỏa nhiệt nhiều nhất.
• Hệ thống Làm mát (Cooling System): Bao gồm quạt làm mát tốc độ cao, được điều khiển thông minh dựa trên nhiệt độ và tải của biến tần. Hệ thống này đảm bảo các linh kiện công suất luôn hoạt động trong phạm vi nhiệt độ cho phép, tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị.

3. Những tính năng vượt trội định hình hiệu suất của 6SE7022-6TC51

• Đáp ứng động cực nhanh: Biến tần phản ứng tức thời với sự thay đổi tải hoặc tín hiệu điều khiển, lý tưởng cho các ứng dụng đòi hỏi sự thay đổi tốc độ và mô-men liên tục như máy công cụ CNC, hệ thống nâng hạ, máy đóng gói tốc độ cao.
• Mô-men xoắn ổn định ở tốc độ thấp: Duy trì mô-men xoắn mạnh mẽ và ổn định ngay cả khi động cơ hoạt động ở tốc độ gần bằng không, cần thiết cho các ứng dụng khởi động nặng hoặc cần định vị chính xác.
• Tiết kiệm năng lượng tối ưu: Bằng cách điều chỉnh chính xác lượng năng lượng cung cấp cho động cơ dựa trên tải thực tế, Vector Control giúp giảm đáng kể lượng điện năng tiêu thụ so với các phương pháp điều khiển khác, đặc biệt trong các ứng dụng có tải thay đổi.
• Lựa chọn linh hoạt: Hỗ trợ cả chế độ Vector Control không cần cảm biến (Sensorless Vector Control – SLVC) cho các ứng dụng thông thường và chế độ Vector Control với cảm biến tốc độ (Encoder Feedback) cho các yêu cầu về độ chính xác và dải điều chỉnh tốc độ cao nhất.
• Giao tiếp USS tích hợp: Giao thức nối tiếp cơ bản được tích hợp sẵn trên bo mạch điều khiển, cho phép kết nối đơn giản với PLC Siemens SIMATIC hoặc các thiết bị khác hỗ trợ USS.
• Hỗ trợ mạng truyền thông công nghiệp phổ biến: Thông qua các module tùy chọn như CBP2 (Communication Board PROFIBUS) hoặc CB150 (Communication Board CANopen), biến tần có thể dễ dàng tích hợp vào các mạng truyền thông trường (Fieldbus) phổ biến nhất hiện nay như PROFIBUS-DP và CANopen. Điều này cho phép điều khiển, giám sát và thu thập dữ liệu từ biến tần một cách tập trung và hiệu quả thông qua hệ thống SCADA hoặc PLC chủ.
• Khả năng tương thích cao: Việc hỗ trợ các chuẩn giao tiếp công nghiệp giúp 6SE7022-6TC51 dễ dàng thay thế các biến tần cũ hoặc tích hợp vào các hệ thống hiện có sử dụng thiết bị từ nhiều nhà sản xuất khác nhau.
• Bảo vệ quá dòng (Overcurrent – F001, F002): Phát hiện và ngắt đầu ra ngay lập tức khi dòng điện vượt quá ngưỡng cho phép, bảo vệ IGBT và động cơ khỏi hư hỏng.

4. Hướng dẫn chi tiết kết nối 6SE7022-6TC51 với phần mềm

A. Chuẩn bị cần thiết:

1. Máy tính cá nhân (PC/Laptop): Chạy hệ điều hành Windows tương thích với phiên bản phần mềm.

2. Phần mềm Siemens:

• DriveMonitor: Phần mềm truyền thống, nhẹ nhàng, tập trung vào cấu hình và giám sát các dòng biến tần cũ hơn như Masterdrives. Thường được cung cấp miễn phí trên trang web của Siemens.
• STARTER: Phần mềm tích hợp mới hơn, hỗ trợ nhiều dòng biến tần Siemens (bao gồm cả Masterdrives thông qua DriveMonitor integration hoặc trực tiếp tùy phiên bản). STARTER là một phần của hệ sinh thái TIA Portal hoặc có thể cài đặt độc lập.

3. Cáp kết nối và Bộ chuyển đổi giao diện (Interface Adapter): Tùy thuộc vào cổng giao tiếp bạn muốn sử dụng trên biến tần:

• Qua cổng USS (trên bo mạch điều khiển cơ bản): Cần bộ chuyển đổi PC Adapter USB A2 (mã 6GK1571-0BA00-0AA0) hoặc các bộ chuyển đổi RS232/RS485 sang USB tương thích. Kết nối này sử dụng giao thức USS.
• Qua cổng PROFIBUS (nếu có module CBP/CBP2): Cần cáp PROFIBUS và card giao tiếp PROFIBUS cho PC (ví dụ: CP 5711, CP 5611) hoặc PC Adapter USB A2 cũng có thể hỗ trợ kết nối MPI/DP.
• Qua cổng nối tiếp (X300 trên một số bo mạch): Cần cáp kết nối nối tiếp chuyên dụng và cổng COM trên PC hoặc bộ chuyển đổi USB-to-Serial.

B. Các bước thực hiện kết nối (Ví dụ với DriveMonitor qua PC Adapter USB A2 và cổng USS):

1. Cài đặt phần mềm: Cài đặt DriveMonitor và driver cho PC Adapter USB A2 lên máy tính của bạn. Khởi động lại máy tính nếu được yêu cầu.

2. Kết nối phần cứng:

• Kết nối một đầu của PC Adapter USB A2 vào cổng USB trên máy tính.
• Kết nối đầu còn lại (thường là cổng 9 chân D-sub) vào cổng USS trên bo mạch điều khiển của biến tần 6SE7022-6TC51. Đảm bảo kết nối chắc chắn. Cổng USS thường được đánh dấu X103 hoặc tương tự trên các bo mạch như CUVC, CUMC.
• Cấp nguồn cho biến tần.

3. Cấu hình giao diện kết nối trên PC:

• Mở Control Panel -> Set PG/PC Interface.
• Trong cửa sổ “Set PG/PC Interface”, chọn PC Adapter (USS) hoặc một giao diện tương tự liên quan đến PC Adapter và cổng USB bạn đang sử dụng.
• Nhấn vào nút Properties.
• Trong tab USS, chọn đúng cổng COM Port mà PC Adapter USB A2 đã được hệ điều hành gán (bạn có thể kiểm tra trong Device Manager).
• Thiết lập Baud rate (tốc độ truyền) phù hợp với cài đặt trên biến tần (thường mặc định là 9600 bps hoặc 19200 bps, kiểm tra tham số P701 trên biến tần).
• Nhấn OK để lưu cấu hình.

4. Khởi động DriveMonitor và kết nối:

• Mở phần mềm DriveMonitor.
• Thường DriveMonitor sẽ tự động dò tìm biến tần hoặc bạn cần vào menu Target system -> Find drives hoặc tương tự.
• Phần mềm sẽ quét các địa chỉ USS (kiểm tra tham số P702 trên biến tần để biết địa chỉ).
• Khi biến tần 6SE7022-6TC51 được tìm thấy, bạn có thể chọn và nhấn Connect hoặc OK.

5. Tải thông số (Upload): Sau khi kết nối thành công, bước đầu tiên thường là tải toàn bộ thông số từ biến tần lên máy tính (Target system -> Upload to PG hoặc tương tự) để làm việc trên bản sao lưu, tránh thay đổi trực tiếp trên biến tần khi chưa chắc chắn.

Bằng việc thực hiện các bước trên, bạn đã sẵn sàng để khám phá thế giới cấu hình và giám sát biến tần 6SE7022-6TC51 một cách chuyên nghiệp. Nếu gặp bất kỳ khó khăn nào trong quá trình kết nối, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn qua Hotline 08.12.77.88.99.

5. Từng bước làm chủ lập trình cơ bản cho 6SE7022-6TC51

A. Nhập thông số động cơ – Nền tảng cho vận hành chính xác và an toàn

Đây là bước quan trọng bậc nhất, quyết định trực tiếp đến khả năng điều khiển chính xác và bảo vệ hiệu quả động cơ của biến tần, đặc biệt khi sử dụng chế độ Vector Control. Bạn cần nhập chính xác các thông số ghi trên nhãn (nameplate) của động cơ vào các tham số tương ứng của biến tần. Việc nhập sai thông số có thể dẫn đến vận hành không ổn định, hiệu suất kém, thậm chí gây hỏng động cơ hoặc biến tần. Các tham số chính cần cài đặt bao gồm:

• P100 (Motor Type): Chọn loại động cơ (Thường là 1: Động cơ không đồng bộ – Asynchronous Motor).
• P101 (Rated Motor Voltage): Điện áp định mức của động cơ (V). Ví dụ: 380V.
• P102 (Rated Motor Current): Dòng điện định mức của động cơ (A). Ví dụ: 22A.
• P103 (Rated Motor Frequency): Tần số định mức của động cơ (Hz). Ví dụ: 50Hz.
• P104 (Rated Motor Speed): Tốc độ định mức của động cơ (RPM). Ví dụ: 1450 RPM.
• P105 (Rated Motor Power): Công suất định mức của động cơ (kW). Ví dụ: 11kW.
• P107 (Motor Connection Type): Kiểu đấu dây động cơ (Sao/Tam giác).
• P109 (Motor Cooling Type): Kiểu làm mát động cơ (Tự làm mát/Cưỡng bức).
• P115 (Motor Identification): Thực hiện quá trình nhận dạng động cơ (Motor ID). Đặt P115 = 1 hoặc 3 (tùy yêu cầu) và ra lệnh chạy (Run), biến tần sẽ tự động đo đạc các thông số nội tại của động cơ để tối ưu hóa thuật toán điều khiển. Đây là bước cực kỳ quan trọng đối với chế độ Vector Control. Đảm bảo động cơ không nối tải cơ khí khi thực hiện Motor ID ở chế độ standstill (P115=1).

Nhập liệu chính xác các thông số này là bước đầu tiên đảm bảo biến tần và động cơ “hiểu” nhau, tạo tiền đề cho sự vận hành mượt mà và hiệu quả, một sự khởi đầu vững chắc được thanhthienphu.vn nhấn mạnh.

B. Cài đặt giới hạn và thời gian tăng/giảm tốc – Tối ưu hóa chuyển động và bảo vệ cơ khí

Việc thiết lập các giới hạn hoạt động và thời gian tăng/giảm tốc phù hợp giúp bảo vệ hệ thống cơ khí khỏi các cú sốc do thay đổi tốc độ đột ngột, đồng thời tối ưu hóa chu trình làm việc của máy móc. Các tham số quan trọng trong nhóm này bao gồm:

• P303 (Maximum Frequency): Giới hạn tần số hoạt động tối đa của động cơ (Hz).
• P304 (Minimum Frequency): Giới hạn tần số hoạt động tối thiểu (Hz).
• P462 (Ramp-up Time): Thời gian để động cơ tăng tốc từ 0 Hz lên tần số tối đa (P303). Cài đặt giá trị này phù hợp với quán tính tải và yêu cầu công nghệ, tránh tăng tốc quá nhanh gây sụt áp hoặc quá dòng.
• P464 (Ramp-down Time): Thời gian để động cơ giảm tốc từ tần số tối đa (P303) xuống 0 Hz. Cài đặt hợp lý để tránh lỗi quá áp do năng lượng tái sinh trả về quá nhanh, đặc biệt với tải có quán tính lớn. Có thể cần sử dụng điện trở hãm nếu thời gian giảm tốc yêu cầu ngắn.
• P561, P564 (Current Limit): Giới hạn dòng điện hoạt động của biến tần. Biến tần sẽ tự động điều chỉnh tần số hoặc điện áp để giữ dòng điện không vượt quá giới hạn này, bảo vệ biến tần và động cơ khỏi quá tải.

Điều chỉnh cẩn thận các tham số này giúp hệ thống vận hành êm ái, tin cậy và kéo dài tuổi thọ, thể hiện sự tinh tế trong kỹ thuật điều khiển mà thanhthienphu.vn khuyến khích bạn khám phá. Ngoài ra, còn rất nhiều nhóm thông số khác liên quan đến lựa chọn nguồn lệnh điều khiển (Start/Stop, đặt tốc độ từ Terminal, Keypad hay truyền thông), cấu hình ngõ vào/ra số và tương tự, cài đặt bộ điều khiển PID tích hợp…

Tùy thuộc vào độ phức tạp của ứng dụng, bạn sẽ cần tìm hiểu sâu hơn các tham số liên quan. Tài liệu hướng dẫn sử dụng (Compendium) của Simovert Masterdrives là nguồn thông tin vô giá. Và đừng quên, đội ngũ hỗ trợ kỹ thuật của thanhthienphu.vn tại TP. Hồ Chí Minh luôn sẵn lòng giải đáp thắc mắc và hỗ trợ bạn cài đặt. Hãy gọi 08.12.77.88.99 để nhận tư vấn chuyên sâu.

6. Khắc phục nhanh chóng một số lỗi thường gặp trên 6SE7022-6TC51

F001 (Overcurrent): Dòng điện ngõ ra vượt quá giới hạn cho phép.

• Nguyên nhân có thể: Thời gian tăng tốc (P462) quá ngắn, tải quá nặng hoặc bị kẹt cơ khí, ngắn mạch cáp động cơ hoặc cuộn dây động cơ, thông số động cơ (P101-P105) cài đặt sai, module IGBT lỗi.
• Hướng khắc phục ban đầu: Kiểm tra tải cơ khí, tăng thời gian tăng tốc (P462), kiểm tra cách điện cáp và động cơ (dùng megohmmeter), kiểm tra lại thông số động cơ đã nhập, thử chạy không tải. Nếu lỗi vẫn xuất hiện, có thể IGBT đã hỏng.

F002 (Overvoltage): Điện áp trên DC Link vượt quá ngưỡng an toàn.

• Nguyên nhân có thể: Thời gian giảm tốc (P464) quá ngắn đối với tải có quán tính lớn, điện áp nguồn cung cấp đầu vào quá cao, điện trở hãm (braking resistor) bị lỗi hoặc không được kết nối/cấu hình đúng (P515-P517), module công suất lỗi.
• Hướng khắc phục ban đầu: Tăng thời gian giảm tốc (P464), kiểm tra điện áp nguồn cung cấp, kiểm tra kết nối và tình trạng điện trở hãm, kiểm tra cài đặt các tham số liên quan đến hãm.

F006 (Undervoltage): Điện áp DC Link thấp hơn ngưỡng cho phép.

• Nguyên nhân có thể: Điện áp nguồn cung cấp đầu vào thấp hoặc không ổn định (mất pha đầu vào), cầu chỉnh lưu trong biến tần bị lỗi, tụ điện DC Link bị hỏng.
• Hướng khắc phục ban đầu: Kiểm tra điện áp và chất lượng nguồn cung cấp, kiểm tra các cầu chì/aptomat cấp nguồn cho biến tần, kiểm tra kết nối nguồn. Nếu nguồn ổn định mà lỗi vẫn còn, có thể phần cứng biến tần có vấn đề.

F011 (Overtemperature): Nhiệt độ bộ tản nhiệt (heatsink) của biến tần quá cao.

• Nguyên nhân có thể: Nhiệt độ môi trường xung quanh quá cao, quạt làm mát biến tần bị hỏng hoặc bị kẹt, luồng không khí làm mát bị chặn (bụi bẩn, vật cản), biến tần hoạt động quá tải trong thời gian dài.
• Hướng khắc phục ban đầu: Đảm bảo thông gió tốt cho tủ điện chứa biến tần, kiểm tra và vệ sinh quạt làm mát, kiểm tra nhiệt độ môi trường, xem xét giảm tải hoặc kiểm tra lại thông số cài đặt xem có phù hợp với tải không.

F023 (Ground Fault): Phát hiện dòng rò từ ngõ ra biến tần xuống đất.

• Nguyên nhân có thể: Cáp động cơ bị chạm vỏ, cuộn dây động cơ bị chạm vỏ, biến tần bị ẩm hoặc có vật dẫn điện rơi vào bên trong.
• Hướng khắc phục ban đầu: Ngắt kết nối động cơ khỏi biến tần và kiểm tra lại xem lỗi còn không. Nếu hết lỗi, kiểm tra cách điện cáp và động cơ. Nếu vẫn còn lỗi, có thể biến tần bị lỗi phần cứng. Thận trọng: Lỗi chạm đất tiềm ẩn nguy cơ điện giật.

A017 (Warning – Load Missing/Reduced): Cảnh báo tải bị mất hoặc giảm đột ngột.

• Nguyên nhân có thể: Đứt dây đai truyền động, gãy trục, contactor đầu ra động cơ mở (nếu có).
• Hướng khắc phục ban đầu: Kiểm tra hệ thống truyền động cơ khí, kiểm tra các thiết bị đóng cắt giữa biến tần và động cơ. Đây thường là cảnh báo (Warning) chứ chưa phải lỗi dừng (Fault).

7. Thanhthienphu.vn – Đồng hành cùng bạn chinh phục 6SE7022-6TC51

Hành trình nâng cấp hệ thống, tối ưu hóa sản xuất và làm chủ công nghệ tự động hóa luôn ẩn chứa những thử thách, nhưng cũng tràn đầy cơ hội để bứt phá. Việc lựa chọn được thiết bị phù hợp như biến tần 6SE7022-6TC51 Simovert Masterdrives chỉ là bước khởi đầu.

Tại sao nên chọn thanhthienphu.vn cho nhu cầu về biến tần 6SE7022-6TC51 và các thiết bị điện tự động khác?

• Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi có kiến thức vững vàng và kinh nghiệm thực tế phong phú với các dòng sản phẩm của Siemens, đặc biệt là Simovert Masterdrives. Chúng tôi hiểu rõ những ưu điểm, ứng dụng và cả những lưu ý khi sử dụng 6SE7022-6TC51 trong các ngành công nghiệp khác nhau.
• Sản phẩm chính hãng, chất lượng đảm bảo: Thanhthienphu.vn cam kết cung cấp biến tần 6SE7022-6TC51 và các linh kiện, phụ tùng thay thế chính hãng Siemens, đảm bảo chất lượng, nguồn gốc xuất xứ rõ ràng và chế độ bảo hành theo tiêu chuẩn nhà sản xuất.
• Tư vấn giải pháp tối ưu: Chúng tôi không chỉ bán sản phẩm. Chúng tôi lắng nghe nhu cầu, phân tích bài toán cụ thể của bạn để tư vấn lựa chọn cấu hình biến tần 6SE7022-6TC51 phù hợp nhất, bao gồm cả các module mở rộng cần thiết, giúp tối ưu chi phí đầu tư và hiệu quả vận hành.
• Hỗ trợ kỹ thuật tận tâm: Từ hướng dẫn lắp đặt, cài đặt thông số cơ bản đến xử lý các lỗi phức tạp, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn qua điện thoại, email hoặc trực tiếp tại hiện trường khi cần thiết. Chúng tôi hiểu rằng thời gian dừng máy là chi phí.

Liên hệ ngay với thanhthienphu.vn để nhận tư vấn miễn phí và báo giá tốt nhất!

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Hãy để thanhthienphu.vn trở thành đối tác tin cậy, cùng bạn chinh phục mọi thử thách trong lĩnh vực điện công nghiệp và tự động hóa.
