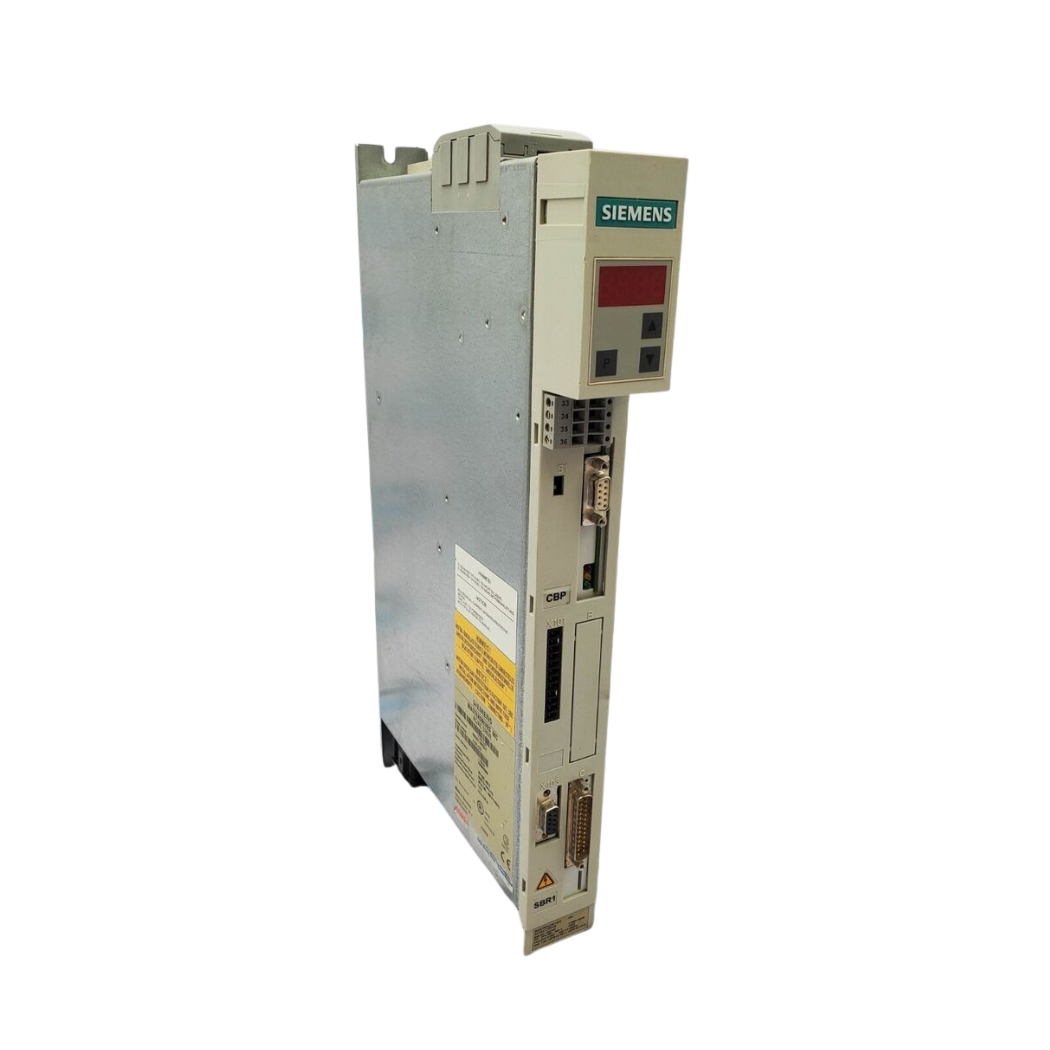

6SE7018-0EP50 – Biến tần Simovert Siemens

Download tài liệu SINAMICS SIMOVERT

➢ SINAMICS SIMOVERT Catalogue

6SE7018-0EP50 Simovert Masterdrives: Khám Phá Giải Pháp Truyền Động Đỉnh Cao Từ Siemens, Nâng Tầm Hiệu Suất Vượt Trội Cho Hệ Thống Của Bạn Cùng Thanhthienphu.vn.

Bộ biến đổi tần số Siemens này không chỉ là một thiết bị điều khiển động cơ thông thường, mà còn là chìa khóa mở ra kỷ nguyên mới về tối ưu hóa năng lượng và tự động hóa linh hoạt, giúp doanh nghiệp bạn vận hành mượt mà và hiệu quả hơn bao giờ hết.

1. Khám Phá Cấu Tạo Bên Trong 6SE7018-0EP50

• Vỏ máy (Housing): Thường được làm từ kim loại chắc chắn hoặc nhựa công nghiệp cao cấp, đạt cấp bảo vệ IP20. Thiết kế này giúp bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn và các tác động vật lý nhẹ từ môi trường công nghiệp thông thường. Sự chắc chắn của vỏ máy là tiền đề cho độ bền cơ học của toàn bộ biến tần.
• Khối Công suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) hoặc Thyristor (tùy dòng sản phẩm), bộ chỉnh lưu (Rectifier) và bộ nghịch lưu (Inverter). Siemens nổi tiếng với việc sử dụng các linh kiện chất lượng cao, được lựa chọn kỹ lưỡng để đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và khả năng chịu quá tải tốt, giúp biến tần hoạt động ổn định ngay cả trong những điều kiện khắc nghiệt.
• Khối Điều khiển (Control Module): Bộ não của 6SE7018-0EP50, chứa vi xử lý (microprocessor) mạnh mẽ, bộ nhớ và các mạch logic thực hiện các thuật toán điều khiển phức tạp như điều khiển Vector, V/f, xử lý tín hiệu từ các cảm biến và giao tiếp với các thiết bị ngoại vi, hệ thống điều khiển cấp cao hơn. Thiết kế tách biệt giữa khối điều khiển và khối công suất giúp giảm nhiễu điện từ và tăng cường độ tin cậy.
• Quạt làm mát (Cooling Fan): Một yếu tố quan trọng đảm bảo biến tần hoạt động trong dải nhiệt độ cho phép. Quạt được điều khiển tốc độ thông minh dựa trên nhiệt độ và tải, giúp tối ưu hóa hiệu quả làm mát và giảm tiếng ồn, đồng thời tiết kiệm năng lượng khi không cần thiết. Vị trí và thiết kế luồng gió được tính toán kỹ lưỡng để tản nhiệt hiệu quả nhất cho các linh kiện sinh nhiệt cao.
• Màn hình hiển thị và Bàn phím (Operator Panel – OP/BOP/AOP): Giao diện trực quan cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi một cách dễ dàng. Các phiên bản Masterdrives thường có các tùy chọn màn hình từ cơ bản (BOP – Basic Operator Panel) đến nâng cao (AOP – Advanced Operator Panel) với màn hình đồ họa và nhiều chức năng hơn.
• Các cổng kết nối (Terminals/Interfaces): Bao gồm các terminal đấu nối nguồn động lực (đầu vào AC, đầu ra motor), các terminal điều khiển (ngõ vào/ra số, analog), cổng truyền thông (RS485, tùy chọn Profibus, CANopen,…). Các cổng kết nối được bố trí khoa học, dễ dàng cho việc đấu dây và lắp đặt.

2. Những Tính Năng Chính Vượt Trội Của 6SE7018-0EP50

• Điều khiển Vector (Vector Control – VC): Đây là linh hồn của dòng Masterdrives VC. Khác với phương pháp V/f đơn giản, điều khiển Vector cho phép biến tần kiểm soát chính xác cả tốc độ và moment xoắn của động cơ không đồng bộ, ngay cả ở tốc độ rất thấp (gần bằng 0). Điều này mang lại hiệu suất động học vượt trội, phản ứng nhanh với sự thay đổi tải, và độ chính xác tốc độ cao. Tính năng này đặc biệt quý giá trong các ứng dụng đòi hỏi điều khiển chính xác như máy công cụ CNC, hệ thống nâng hạ, băng tải định vị, máy đóng gói… Giúp nâng cao chất lượng sản phẩm và năng suất rõ rệt.
• Chức năng Tiết kiệm năng lượng tự động (Automatic Energy Saving): Trong bối cảnh chi phí năng lượng ngày càng tăng, tính năng này trở nên vô cùng giá trị. Biến tần tự động tối ưu hóa điện áp đầu ra dựa trên tải thực tế của động cơ, đặc biệt hiệu quả ở chế độ non tải hoặc tải nhẹ. Các nghiên cứu từ Bộ Năng lượng Hoa Kỳ (DOE) cho thấy việc sử dụng biến tần có thể tiết kiệm từ 20% đến 70% năng lượng tiêu thụ cho động cơ trong các ứng dụng bơm và quạt. Với 6SE7018-0EP50, bạn đang đầu tư vào một giải pháp giúp giảm đáng kể chi phí vận hành hàng tháng.
• Khả năng kết nối mạng truyền thông mạnh mẽ: Thiết bị hỗ trợ sẵn giao thức USS trên nền RS485 và có thể mở rộng dễ dàng với các module truyền thông phổ biến như Profibus DP, CANopen, DeviceNet… Điều này cho phép tích hợp liền mạch biến tần vào các hệ thống tự động hóa lớn hơn (PLC, SCADA, HMI), thực hiện giám sát, điều khiển và thu thập dữ liệu tập trung. Khả năng này giúp các kỹ sư tự động hóa xây dựng các hệ thống linh hoạt, dễ dàng quản lý và bảo trì.
• Chức năng An toàn Tích hợp (Integrated Safety Functions – Tùy chọn): Một số phiên bản hoặc cấu hình có thể hỗ trợ các chức năng an toàn như STO (Safe Torque Off), giúp ngắt moment động cơ một cách an toàn mà không cần dùng contactor phụ, tăng cường an toàn cho người vận hành và máy móc, đồng thời giảm chi phí và không gian lắp đặt. Đây là yếu tố then chốt đáp ứng các tiêu chuẩn an toàn lao động ngày càng nghiêm ngặt.
• Giao diện vận hành thân thiện (User-Friendly Interface): Thông qua các bảng điều khiển BOP hoặc AOP, việc cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi trở nên trực quan và dễ dàng hơn. Cấu trúc menu logic, ngôn ngữ rõ ràng (thường hỗ trợ cả tiếng Anh) giúp kỹ thuật viên tiết kiệm thời gian trong quá trình cài đặt và bảo trì.
• Chức năng PLC tích hợp (Free Function Blocks – FFB): Một số dòng Masterdrives cho phép người dùng lập trình các logic điều khiển đơn giản ngay trên biến tần bằng các khối chức năng tự do, giảm bớt gánh nặng cho PLC chính hoặc thậm chí loại bỏ PLC trong các ứng dụng nhỏ, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
• Bộ hãm tích hợp (Built-in Braking Chopper): Giúp tiêu tán năng lượng tái sinh từ động cơ trong quá trình hãm hoặc dừng tải có quán tính lớn một cách hiệu quả thông qua điện trở hãm (braking resistor), đảm bảo động cơ dừng nhanh và an toàn, bảo vệ biến tần khỏi lỗi quá áp DC bus.

3. Hướng Dẫn Kết Nối 6SE7018-0EP50 Với Phần Mềm

1. Chuẩn bị phần cứng:

• Máy tính cài đặt phần mềm DriveMonitor (hoặc phiên bản phù hợp). Đảm bảo máy tính có cổng COM vật lý hoặc sử dụng bộ chuyển đổi USB-to-RS485 chất lượng tốt (ví dụ: Siemens PC Adapter USB A2 hoặc các loại tương thích).
• Cáp kết nối: Cáp chuẩn RS485 (thường là cáp xoắn đôi có chống nhiễu). Đấu nối đúng chân tín hiệu (thường là chân Data+ và Data-) giữa bộ chuyển đổi và cổng truyền thông USS (X103) trên biến tần 6SE7018-0EP50. Tham khảo tài liệu kỹ thuật của biến tần để biết sơ đồ chân chính xác.

2. Cài đặt và cấu hình phần mềm DriveMonitor:

• Tải và cài đặt phần mềm DriveMonitor từ trang web của Siemens hoặc nguồn cung cấp uy tín.
• Khởi chạy DriveMonitor.
• Cấu hình giao diện kết nối: Vào menu cài đặt (Settings/Options), chọn giao diện (Interface) là cổng COM tương ứng với bộ chuyển đổi USB-to-RS485 của bạn.
• Thiết lập thông số truyền thông: Đảm bảo tốc độ Baud (Baud rate), Parity, Data bits, Stop bits trên phần mềm khớp với cài đặt trên biến tần (thông qua các tham số P700-P704 hoặc tương đương trên 6SE7018-0EP50). Tốc độ baud phổ biến cho USS là 9600 bps hoặc 19200 bps. Địa chỉ biến tần (tham số P701) cũng cần được thiết lập duy nhất nếu có nhiều biến tần trên cùng một bus.

3. Thiết lập thông số trên biến tần 6SE7018-0EP50:

• Truy cập vào nhóm tham số liên quan đến truyền thông USS (thường bắt đầu từ P700).
• Đặt P700 (USS Baud rate selection) = giá trị mong muốn (ví dụ: 3 cho 9600 bps, 4 cho 19200 bps).
• Đặt P701 (USS address) = địa chỉ duy nhất cho biến tần (ví dụ: 0 hoặc 1).
• Kiểm tra các tham số khác như P702 (USS PZD length), P703 (USS PKW length), P704 (USS telegram off time) để đảm bảo phù hợp với cấu hình phần mềm. Tham khảo manual để biết giá trị mặc định hoặc khuyến nghị.

4. Thực hiện kết nối:

• Trong DriveMonitor, tạo một dự án mới hoặc mở dự án hiện có.
• Thực hiện chức năng quét thiết bị (Scan for drives) hoặc thêm biến tần thủ công bằng cách chọn đúng model 6SE7018-0EP50 và địa chỉ đã cài đặt.
• Nếu cấu hình đúng, phần mềm sẽ nhận diện được biến tần và hiển thị trạng thái “Online”.

5. Sử dụng phần mềm:

• Tải/Upload thông số: Dễ dàng đọc (upload) toàn bộ danh sách thông số từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa, sau đó tải (download) bộ thông số đã chỉnh sửa xuống biến tần.
• Giám sát trực tuyến: Theo dõi các giá trị thực tế như tốc độ, dòng điện, điện áp, trạng thái lỗi… dưới dạng đồ thị hoặc bảng số.
• Chẩn đoán lỗi: Đọc lịch sử lỗi, thông tin chi tiết về lỗi hiện tại, hỗ trợ gỡ rối nhanh chóng.
• Cấu hình nâng cao: Truy cập và điều chỉnh các thông số chuyên sâu, thực hiện các chức năng điều chỉnh tự động (tuning).

Việc làm chủ kết nối phần mềm giúp các kỹ sư khai thác trọn vẹn tiềm năng của 6SE7018-0EP50 Simovert Masterdrives, biến nó thành một công cụ mạnh mẽ và linh hoạt trong hệ thống tự động hóa của bạn. Nếu gặp khó khăn, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.

4. Hướng Dẫn Lập Trình Cơ Bản Cho 6SE7018-0EP50

1. Truy cập chế độ cài đặt:

• Sử dụng bàn phím trên BOP/AOP hoặc phần mềm DriveMonitor/STARTER.
• Thường cần nhấn phím ‘P’ hoặc điều hướng đến menu Parameter. Có thể cần mật khẩu truy cập cấp độ cao hơn (Level 2, 3) để thay đổi các thông số quan trọng.

2. Nhập thông số động cơ (Motor Data – Thường nhóm P1xx): Đây là bước cực kỳ quan trọng để biến tần tính toán và điều khiển chính xác.

• P100 (Motor Type): Chọn loại động cơ (Thường là động cơ không đồng bộ – Asynchronous Motor).
• P101 (Motor Rated Voltage): Điện áp định mức của động cơ (ghi trên nhãn động cơ).
• P102 (Motor Rated Current): Dòng điện định mức của động cơ.
• P103 (Motor Rated Power): Công suất định mức của động cơ.
• P104 (Motor Rated Frequency): Tần số định mức của động cơ (thường là 50Hz hoặc 60Hz).
• P105 (Motor Rated Speed): Tốc độ định mức của động cơ (vòng/phút).
• P109 (Motor Connection Type): Kiểu đấu dây động cơ (Sao/Tam giác).
• P115 (Motor Identification/Tuning): Thực hiện chức năng nhận dạng thông số động cơ tự động (Motor ID run) để tối ưu hóa điều khiển Vector. Quá trình này thường yêu cầu động cơ quay hoặc đứng yên tùy chế độ.

3. Cài đặt giới hạn vận hành (Operating Limits – Thường nhóm P3xx):

• P304 (Minimum Frequency): Tần số hoạt động tối thiểu.
• P305 (Maximum Frequency): Tần số hoạt động tối đa.
• P320 (Maximum Output Current): Giới hạn dòng điện đầu ra để bảo vệ động cơ và biến tần.

4. Cài đặt thời gian tăng/giảm tốc (Ramp Times – Thường nhóm P4xx):

• P462 (Acceleration Time): Thời gian để động cơ tăng tốc từ 0 đến tần số tối đa.
• P464 (Deceleration Time): Thời gian để động cơ giảm tốc từ tần số tối đa về 0.
• Có thể có các thời gian tăng/giảm tốc khác (Ramp 2, S-curve) cho các chế độ vận hành khác nhau.

5. Chọn nguồn lệnh điều khiển và đặt tần số (Control Source & Setpoint – Thường nhóm P5xx, P4xx):

• Chọn nguồn lệnh Chạy/Dừng (Start/Stop Source): Ví dụ: từ Terminal (ngõ vào số DI), từ BOP/AOP, từ truyền thông (USS, Profibus). Cài đặt trong các tham số liên quan đến điều khiển (Control Word).
• Chọn nguồn đặt tần số (Frequency Setpoint Source): Ví dụ: từ ngõ vào Analog AI (0-10V, 4-20mA), từ BOP/AOP, từ truyền thông, từ tần số cố định (Fixed Frequencies). Cài đặt trong các tham số như P443 (Setpoint Source).

6. Cấu hình ngõ vào/ra số và analog (Digital/Analog I/O Configuration – Thường nhóm P5xx, P6xx):

• Gán chức năng cho các ngõ vào số (DI): Ví dụ DI1 = Start/Stop, DI2 = Chạy thuận/ngược, DI3 = Lỗi ngoài, DI4 = Chọn tốc độ cố định… (Tham số P554-P570).
• Cấu hình ngõ vào analog (AI): Chọn dải tín hiệu (0-10V, 4-20mA), scale giá trị tương ứng với tần số (Tham số P600-P610).
• Gán chức năng cho các ngõ ra Relay (DO): Ví dụ Relay1 = Báo lỗi, Relay2 = Báo đang chạy, Relay3 = Báo đạt tốc độ… (Tham số P584-P590).

7. Cài đặt bảo vệ (Protection Settings – Thường nhóm P3xx, P8xx):

• Cài đặt bảo vệ quá nhiệt động cơ (Motor Thermal Protection – I2t).
• Cài đặt các chức năng bảo vệ khác như quá áp, thấp áp, mất pha…

8. Lưu thông số và kiểm tra:

• Sau khi cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (ví dụ P971 = 1).
• Chạy thử biến tần ở chế độ không tải, sau đó có tải để kiểm tra hoạt động và tinh chỉnh nếu cần.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7018-0EP50

6. Liên Hệ Ngay Thanhthienphu.vn Để Sở Hữu 6SE7018-0EP50

6SE7018-0EP50 Simovert Masterdrives không chỉ là một thiết bị điều khiển động cơ đơn thuần, mà là một khoản đầu tư chiến lược vào hiệu suất, sự ổn định và tương lai phát triển bền vững cho hệ thống sản xuất và kinh doanh của bạn. Hãy nắm bắt cơ hội nâng cấp, tối ưu hóa và dẫn đầu với công nghệ truyền động đỉnh cao từ Siemens.

Tại sao nên chọn thanhthienphu.vn là đối tác cung cấp 6SE7018-0EP50 Simovert Masterdrives và các giải pháp tự động hóa khác?

• Chuyên môn Sâu rộng: Đội ngũ kỹ sư của chúng tôi không chỉ bán sản phẩm, mà còn am hiểu sâu sắc về kỹ thuật, ứng dụng và có kinh nghiệm thực tế triển khai các dự án tự động hóa đa dạng. Chúng tôi sẵn sàng tư vấn giải pháp tối ưu nhất, phù hợp nhất với yêu cầu đặc thù của bạn.
• Sản phẩm Chính hãng, Chất lượng Đảm bảo: Thanhthienphu.vn cam kết cung cấp 100% sản phẩm Siemens chính hãng, có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ, đảm bảo chất lượng và độ tin cậy tuyệt đối.
• Giá cả Cạnh tranh và Hợp lý: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất trên thị trường, đi kèm với chính sách bán hàng linh hoạt, giúp bạn tối ưu hóa chi phí đầu tư.
• Dịch vụ Hỗ trợ Kỹ thuật Tận tâm: Không chỉ dừng lại ở việc bán hàng, thanhthienphu.vn còn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm với dịch vụ hỗ trợ kỹ thuật nhanh chóng, chuyên nghiệp qua hotline, email hoặc hỗ trợ trực tiếp khi cần thiết.
• Uy tín và Kinh nghiệm: Với nhiều năm hoạt động trong lĩnh vực cung cấp thiết bị điện công nghiệp và tự động hóa, thanhthienphu.vn đã xây dựng được niềm tin vững chắc từ hàng ngàn khách hàng trên khắp cả nước, từ các doanh nghiệp sản xuất lớn đến các xưởng cơ khí nhỏ.

Nhấc máy và gọi ngay đến Hotline: 08.12.77.88.99 Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn
