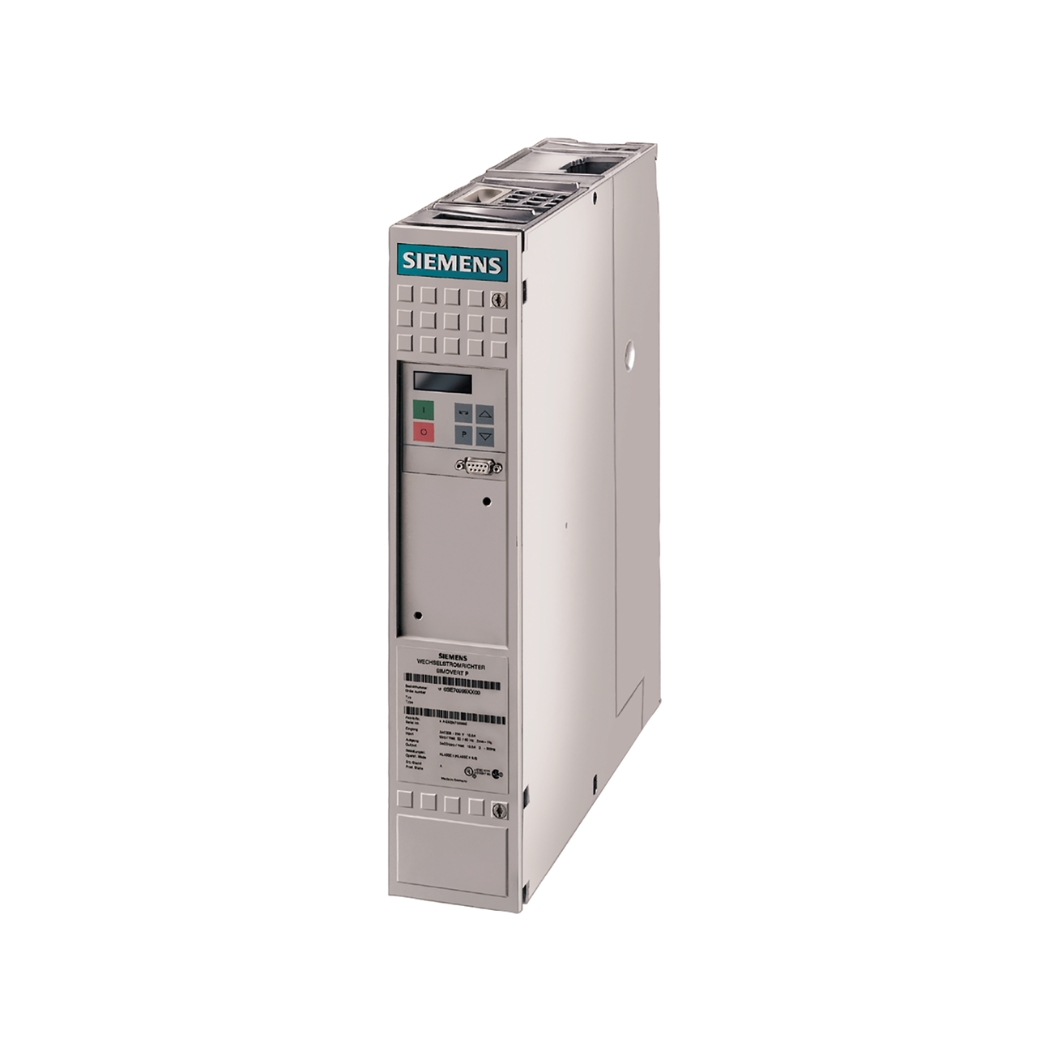

6SE7016-0TP60 Biến tần Simovert

6SE7016-0TP60 Simovert Masterdrives chính là chìa khóa mở ra cánh cửa nâng cao hiệu suất, độ tin cậy và tiết kiệm năng lượng cho hệ thống truyền động công nghiệp của bạn, một giải pháp được thanhthienphu.vn tâm huyết mang đến.

1. Thông tin chi tiết về sản phẩm 6SE7016-0TP60

2. Khám phá cấu tạo bên trong của bộ biến đổi tần số 6SE7016-0TP60

• Mạch Chỉnh Lưu (Rectifier): Đây là cửa ngõ tiếp nhận nguồn điện xoay chiều (AC) 3 pha từ lưới điện (380-480V). Nhiệm vụ của nó là biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC). Siemens sử dụng các diode hoặc thyristor chất lượng cao, đảm bảo quá trình chỉnh lưu diễn ra ổn định, hiệu quả và giảm thiểu sóng hài trả ngược về lưới, góp phần nâng cao chất lượng nguồn điện chung.
• Liên Kết DC (DC Link): Phần này bao gồm các tụ điện dung lượng lớn và cuộn kháng DC (tùy model). Các tụ điện có chức năng lưu trữ năng lượng điện một chiều đã được chỉnh lưu và làm phẳng điện áp DC, cung cấp nguồn năng lượng ổn định cho mạch nghịch lưu. Cuộn kháng DC giúp giảm độ nhấp nhô của dòng điện DC, cải thiện hiệu suất và giảm sóng hài. Chất lượng của tụ điện ảnh hưởng trực tiếp đến tuổi thọ của biến tần, và Siemens luôn lựa chọn những loại tụ có độ bền cao, chịu nhiệt tốt.
• Mạch Nghịch Lưu (Inverter): Đây là trái tim của biến tần, nơi diễn ra quá trình biến đổi dòng điện một chiều (DC) trở lại thành dòng điện xoay chiều (AC) với tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ. 6SE7016-0TP60 sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến. Các van IGBT này đóng/ngắt với tần số rất cao (PWM – Pulse Width Modulation) để tạo ra dạng sóng điện áp gần sin nhất có thể, giúp động cơ hoạt động êm ái, hiệu quả và giảm tổn hao năng lượng. Chất lượng và khả năng chịu đựng của IGBT là yếu tố quyết định đến độ tin cậy và khả năng quá tải của biến tần.
• Mạch Điều Khiển (Control Board): Bộ não của biến tần, nơi chứa vi xử lý mạnh mẽ và bộ nhớ. Nó nhận tín hiệu điều khiển từ bên ngoài (nút nhấn, PLC, HMI, cảm biến), thực thi các thuật toán điều khiển phức tạp (như Vector Control, V/f), giám sát trạng thái hoạt động của biến tần và động cơ, xử lý lỗi và giao tiếp với các thiết bị khác. Bo mạch điều khiển của Masterdrives nổi tiếng với khả năng xử lý mạnh mẽ, hỗ trợ nhiều chức năng công nghệ và cấu hình linh hoạt.
• Hệ Thống Tản Nhiệt: Bao gồm quạt làm mát và các tấm tản nhiệt (heatsink). Quá trình biến đổi công suất luôn sinh nhiệt, đặc biệt là ở mạch chỉnh lưu và nghịch lưu. Hệ thống tản nhiệt hiệu quả giúp duy trì nhiệt độ hoạt động của các linh kiện công suất trong giới hạn cho phép, đảm bảo biến tần hoạt động ổn định và kéo dài tuổi thọ. Thiết kế tản nhiệt thông minh của Siemens giúp 6SE7016-0TP60 hoạt động bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt.
• Các Cổng Kết Nối (Terminals): Bao gồm các terminal đấu nối nguồn động lực (ngõ vào, ngõ ra), terminal điều khiển (digital input/output, analog input/output), cổng truyền thông (USS, tùy chọn Profibus, etc.). Các terminal được thiết kế rõ ràng, chắc chắn, dễ dàng cho việc đấu nối và đảm bảo kết nối an toàn, tin cậy.

3. Những tính năng vượt trội làm nên tên tuổi của 6SE7016-0TP60

• Điều Khiển Vector (Vector Control – VC): Đây là điểm nhấn công nghệ của dòng Masterdrives. Không giống như điều khiển V/f đơn giản chỉ giữ tỷ lệ Điện áp/Tần số không đổi, điều khiển Vector cho phép biến tần kiểm soát độc lập từ thông và moment của động cơ. Kết quả là:
• Khả Năng Chịu Quá Tải Vượt Trội (High Overload – HO): Như đã đề cập trong thông số kỹ thuật, 6SE7016-0TP60 được thiết kế cho chế độ High Overload, cho phép chịu được 150% dòng định mức trong 60 giây và lên đến 200% trong 10 giây. Điều này mang lại sự an tâm tuyệt đối khi vận hành các ứng dụng có tính chất tải thay đổi đột ngột hoặc yêu cầu moment đỉnh cao trong thời gian ngắn, giảm thiểu nguy cơ biến tần báo lỗi và dừng máy không mong muốn.
• Chức Năng Bảo Vệ Toàn Diện: Biến tần được trang bị đầy đủ các chức năng bảo vệ tiên tiến để bảo vệ chính nó và động cơ khỏi các sự cố tiềm ẩn, nâng cao an toàn lao động và độ tin cậy hệ thống:
• Khả Năng Lập Trình và Tham Số Hóa Linh Hoạt: Giao diện tham số (parameter) của Masterdrives rất mạnh mẽ, cho phép người dùng tinh chỉnh chi tiết hoạt động của biến tần để phù hợp hoàn hảo với ứng dụng cụ thể. Từ việc cài đặt đặc tính động cơ, lựa chọn chế độ điều khiển, định nghĩa các đường cong tăng/giảm tốc (ramp), cài đặt giới hạn dòng/tốc độ, đến cấu hình các chức năng logic và công nghệ tích hợp (như điều khiển PID). Việc này có thể thực hiện qua màn hình trên biến tần (nếu có) hoặc qua phần mềm máy tính (DriveMonitor, STARTER), mang lại sự thuận tiện và chính xác cao.
• Chức Năng Tiết Kiệm Năng Lượng: Biến tần tự động tối ưu hóa điện áp cung cấp cho động cơ dựa trên tải thực tế, đặc biệt hiệu quả ở chế độ non tải hoặc tải nhẹ. Ví dụ, theo các nghiên cứu của Bộ Năng lượng Hoa Kỳ (DOE), việc sử dụng biến tần cho các ứng dụng bơm và quạt có thể tiết kiệm từ 20% đến 50% năng lượng tiêu thụ. 6SE7016-0TP60 cũng tích hợp các chế độ như vậy, trực tiếp giúp doanh nghiệp giảm chi phí điện năng đáng kể – một yếu tố then chốt đối với các nhà quản lý và chủ doanh nghiệp.

4. Hướng dẫn từng bước kết nối 6SE7016-0TP60 với phần mềm

Bước 1: Chuẩn bị phần cứng và phần mềm:

Phần cứng:

Biến tần 6SE7016-0TP60 Simovert Masterdrives.

Máy tính (PC/Laptop) đã cài đặt phần mềm DriveMonitor hoặc STARTER (phiên bản tương thích). Bạn có thể tải phần mềm từ trang web hỗ trợ của Siemens Industry.

Cáp kết nối phù hợp:

• Kết nối qua cổng USS (X300): Thường sử dụng cáp chuyển đổi USB sang RS485/RS232 (ví dụ: Siemens PC Adapter USB A2 hoặc các loại cáp tương thích khác). Đảm bảo cài đặt driver cho cáp chuyển đổi này trên máy tính. Sơ đồ chân kết nối RS485 trên X300 thường là chân 2 (RxD/TxD-N) và chân 7 (RxD/TxD-P). Tham khảo tài liệu kỹ thuật của biến tần để biết sơ đồ chân chính xác.
• Kết nối qua Profibus (nếu có bo mạch mở rộng): Sử dụng card giao tiếp Profibus cho PC (ví dụ: CP 5711, CP 5611) và cáp Profibus tiêu chuẩn.

Phần mềm:

Đảm bảo phần mềm DriveMonitor hoặc STARTER đã được cài đặt thành công và nhận diện được cáp/card giao tiếp.

Bước 2: Kết nối vật lý:

• Tắt nguồn biến tần trước khi thực hiện bất kỳ kết nối nào để đảm bảo an toàn.
• Kết nối một đầu cáp giao tiếp (RS485/RS232 hoặc Profibus) vào cổng tương ứng trên biến tần (X300 cho USS hoặc cổng trên bo mạch Profibus).
• Kết nối đầu còn lại của cáp vào máy tính (cổng USB cho cáp chuyển đổi, khe cắm PCI/PCMCIA cho card Profibus).

Bước 3: Cấu hình giao tiếp trong phần mềm (Ví dụ với STARTER/DriveMonitor):

Mở phần mềm STARTER hoặc DriveMonitor trên máy tính.

Thiết lập giao diện PG/PC (Set PG/PC Interface): Đây là bước quan trọng để phần mềm biết cách giao tiếp với biến tần qua phần cứng nào.

Trong Control Panel (Windows) hoặc trong menu Options/Settings của phần mềm, tìm mục “Set PG/PC Interface”.

Chọn giao diện tương ứng với cáp/card bạn đang sử dụng (ví dụ: “PC Adapter (USS)” hoặc “PC Adapter (PROFIBUS)” hoặc tên card CP tương ứng).

Trong phần Properties hoặc Settings của giao diện đã chọn:

• Đối với USS: Chọn cổng COM ảo mà cáp USB-RS485 đã tạo ra, cài đặt tốc độ baud (thường là 9600 hoặc 19200 bps, phải khớp với cài đặt trên biến tần – tham số P701), địa chỉ biến tần (mặc định thường là 0 hoặc 1 – tham số P700).
• Đối với Profibus: Chọn giao diện Profibus và cấu hình các thông số mạng nếu cần (thường phần mềm sẽ tự động dò tìm).

Lưu cấu hình giao diện PG/PC.

Bước 4: Cấp nguồn và thiết lập kết nối trực tuyến:

Cấp nguồn cho biến tần 6SE7016-0TP60.

Trong phần mềm STARTER/DriveMonitor, thực hiện chức năng tìm kiếm thiết bị hoặc kết nối trực tuyến (Online).

• Với STARTER: Thường vào menu “Project” -> “Accessible Nodes” hoặc “Target system” -> “Connect online”. Phần mềm sẽ quét mạng (USS hoặc Profibus) để tìm các biến tần đang kết nối.
• Với DriveMonitor: Thường có nút “Connect” hoặc menu tương tự. Bạn cần chọn đúng giao thức (USS/Serial), cổng COM, tốc độ baud và địa chỉ biến tần.

Nếu cấu hình đúng, phần mềm sẽ nhận diện được biến tần 6SE7016-0TP60 và hiển thị trạng thái trực tuyến.

Bước 5: Làm việc với biến tần qua phần mềm:

Sau khi kết nối thành công, bạn có thể:

• Upload/Download Parameters: Đọc toàn bộ tham số từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa, sau đó tải tham số đã chỉnh sửa xuống biến tần.
• Online Parameter Monitoring/Modification: Theo dõi giá trị các tham số quan trọng (tốc độ, dòng điện, điện áp DC…) theo thời gian thực và thay đổi giá trị tham số trực tiếp.
• Diagnostics: Đọc và phân tích lịch sử lỗi, trạng thái cảnh báo của biến tần.
• Control Functions: Thực hiện các lệnh điều khiển cơ bản (chạy/dừng, thay đổi tốc độ) cho mục đích kiểm tra.
• Commissioning Wizards: Sử dụng các trình hướng dẫn cài đặt từng bước để cấu hình nhanh cho các ứng dụng phổ biến.

5. Bí quyết lập trình hiệu quả cho biến tần 6SE7016-0TP60

Bước 1: Thu thập thông tin cần thiết:

• Thông tin động cơ: Đọc kỹ thông số trên nhãn (nameplate) động cơ: công suất (kW/HP), điện áp định mức (V), dòng điện định mức (A), tần số định mức (Hz), tốc độ định mức (RPM), hệ số công suất (cos φ), kiểu đấu nối (sao/tam giác). Đây là thông tin quan trọng nhất để nhập vào các tham số cơ bản của biến tần.
• Yêu cầu ứng dụng: Xác định rõ yêu cầu vận hành: tốc độ làm việc mong muốn, yêu cầu về moment (khởi động, làm việc), thời gian tăng/giảm tốc cho phép, phương pháp điều khiển (tại chỗ, từ xa qua PLC/HMI), các tín hiệu vào/ra cần sử dụng (nút nhấn, công tắc hành trình, tín hiệu analog tốc độ…), yêu cầu về độ chính xác, các chức năng bảo vệ đặc biệt.

Bước 2: Nhập thông số động cơ (Motor Data – thường trong nhóm P1xx):

Đây là bước cực kỳ quan trọng. Truy cập vào nhóm tham số liên quan đến dữ liệu động cơ (thường bắt đầu bằng P1xx, ví dụ P100 đến P135).

Nhập chính xác các giá trị đã thu thập từ nhãn động cơ vào các tham số tương ứng:

• P101: Điện áp định mức động cơ.
• P102: Dòng điện định mức động cơ.
• P103: Công suất định mức động cơ.
• P104: Tần số định mức động cơ.
• P105: Hệ số công suất (cos φ) định mức.
• P107: Tốc độ định mức động cơ.

Việc nhập đúng thông số động cơ giúp biến tần xây dựng mô hình động cơ chính xác, là nền tảng cho các chế độ điều khiển nâng cao như Vector Control.

Bước 3: Thực hiện nhận dạng động cơ (Motor Identification / Tuning – thường P115):

• Sau khi nhập thông số động cơ, bước tiếp theo là thực hiện quá trình tự động nhận dạng động cơ (Motor ID). Tham số P115 thường được dùng để kích hoạt chức năng này.
• Có các chế độ nhận dạng khác nhau (ví dụ: nhận dạng khi đứng yên, nhận dạng khi quay). Chọn chế độ phù hợp và thực hiện theo hướng dẫn trên màn hình hoặc tài liệu.
• Quá trình này giúp biến tần đo đạc các thông số điện trở stator, điện cảm… của động cơ thực tế, từ đó tối ưu hóa thuật toán điều khiển, đặc biệt là với Vector Control, mang lại hiệu suất và độ chính xác cao nhất. Đây là bước không nên bỏ qua nếu muốn khai thác tối đa khả năng của biến tần.

Bước 4: Lựa chọn phương pháp điều khiển (Control Mode – thường P095, P300…):

Chọn phương pháp điều khiển phù hợp với yêu cầu ứng dụng:

• V/f Control (FCC): Đơn giản, phù hợp cho các ứng dụng bơm, quạt, băng tải không yêu cầu độ chính xác cao về tốc độ hoặc moment. Có nhiều biến thể V/f (tuyến tính, bình phương, tự đặt…).
• Vector Control (VC): Lựa chọn tối ưu cho các ứng dụng đòi hỏi độ chính xác tốc độ cao, đáp ứng moment nhanh, moment khởi động lớn (máy công cụ, cẩu trục, máy đùn ép…). Có thể là Sensorless Vector Control (SLVC – không cần encoder) hoặc Closed-Loop Vector Control (CLVC – yêu cầu encoder phản hồi tốc độ). 6SE7016-0TP60 mạnh về VC.

Bước 5: Cài đặt các tham số vận hành cơ bản:

Giới hạn tốc độ (P310, P311): Đặt tốc độ tối thiểu và tối đa cho phép.

Thời gian tăng/giảm tốc (Ramp times – P462, P464): Cài đặt thời gian để động cơ tăng tốc từ 0 lên tốc độ tối đa và giảm tốc từ tốc độ tối đa về 0. Chọn giá trị phù hợp để tránh sốc cơ khí hoặc quá dòng/quá áp. Masterdrives thường có nhiều bộ ramp khác nhau có thể lựa chọn.

Nguồn lệnh chạy/dừng và nguồn đặt tốc độ (Command/Setpoint Source – P554, P576…): Xác định tín hiệu nào sẽ điều khiển biến tần:

• Bàn phím trên biến tần (BOP/AOP).
• Terminal điều khiển (Digital Inputs cho chạy/dừng, Analog Input hoặc USS/Profibus cho đặt tốc độ).
• Mạng truyền thông (USS, Profibus…).

Bước 6: Cấu hình các ngõ vào/ra (I/O Configuration – P550-P699):

• Gán chức năng cho các ngõ vào số (Digital Inputs – DI): ví dụ DI1 là lệnh chạy thuận, DI2 là lệnh chạy nghịch, DI3 là lỗi ngoài…
• Gán chức năng cho các ngõ ra số (Digital Outputs – DO): ví dụ DO1 báo trạng thái chạy, DO2 báo lỗi…
• Cấu hình các ngõ vào tương tự (Analog Inputs – AI): chọn dải tín hiệu (0-10V, 4-20mA), gán làm tín hiệu đặt tốc độ, tín hiệu phản hồi PID…
• Cấu hình các ngõ ra tương tự (Analog Outputs – AO): chọn tín hiệu xuất ra (tốc độ thực tế, dòng điện thực tế…), cài đặt tỷ lệ.

Bước 7: Cài đặt các chức năng bảo vệ và nâng cao (Tùy chọn):

• Bảo vệ động cơ (P335-P340): Cài đặt ngưỡng bảo vệ quá nhiệt động cơ (nếu dùng PTC/KTY).
• Chức năng PID tích hợp (P471-P495): Cấu hình bộ điều khiển PID nếu ứng dụng yêu cầu điều khiển vòng kín theo một đại lượng quá trình (áp suất, nhiệt độ…).
• Chức năng hãm (Braking Functions – P515…): Cấu hình hãm DC hoặc hãm động năng (sử dụng điện trở hãm ngoài) nếu cần dừng nhanh hoặc tải có quán tính lớn.
• Truyền thông (P700-P734…): Cài đặt địa chỉ, tốc độ baud và các tham số truyền thông khác nếu sử dụng USS, Profibus…

6. Giải mã và khắc phục nhanh chóng một số lỗi thường gặp trên 6SE7016-0TP60
