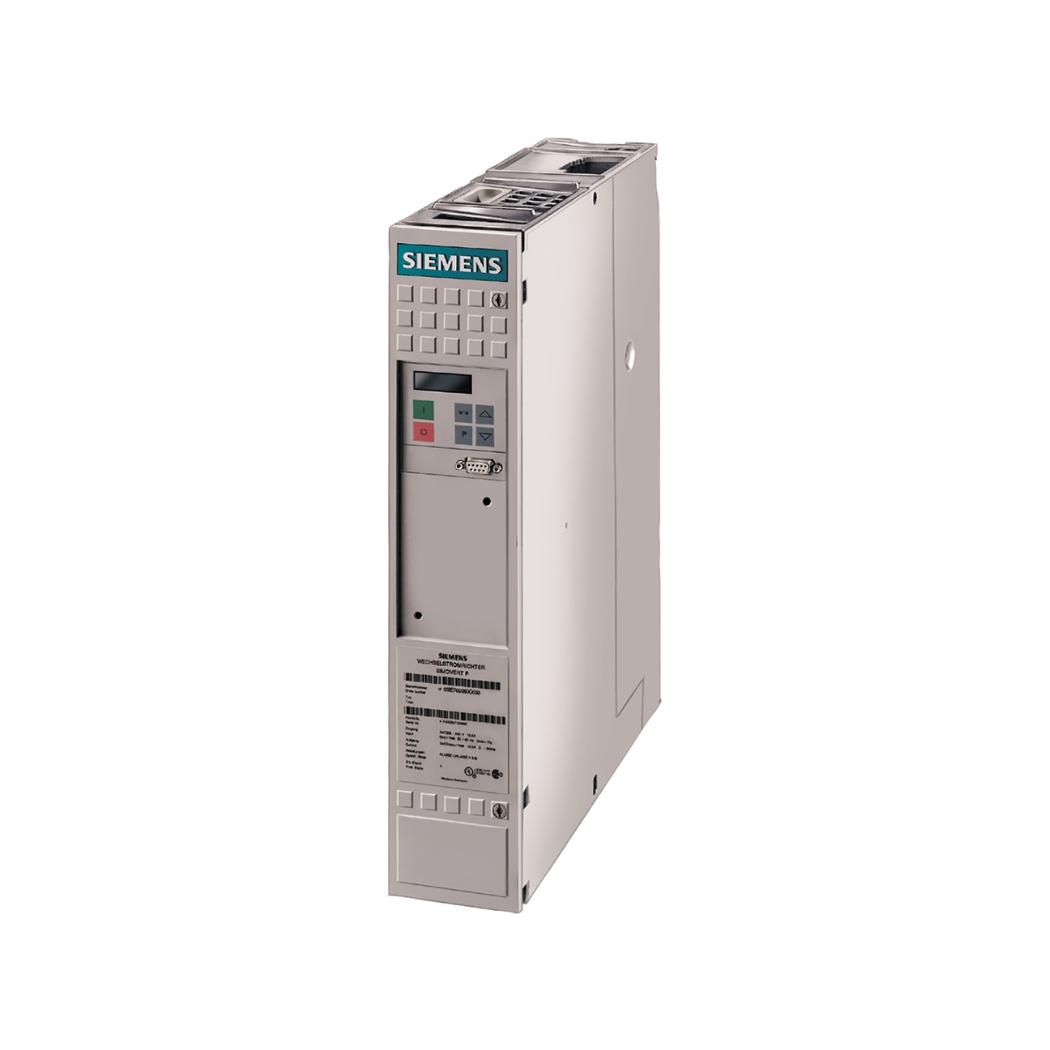

6SE7015-0EP60 Simovert Masterdrives

6SE7015-0EP60 Simovert Masterdrives, trái tim mạnh mẽ của hệ thống truyền động điện Siemens, đang mở ra một kỷ nguyên mới về hiệu suất, độ tin cậy và khả năng kiểm soát vượt trội cho mọi ứng dụng công nghiệp, giúp bạn giải quyết triệt để những thách thức về thiết bị cũ kỹ và tối ưu hóa chi phí vận hành.

Hãy cùng thanhthienphu.vn khám phá giải pháp đột phá này, biến những khó khăn hiện tại thành lợi thế cạnh tranh bền vững, nâng tầm quy trình sản xuất và đảm bảo an toàn tuyệt đối cho môi trường làm việc của bạn, với sự hỗ trợ của bộ biến đổi tần số Siemens và công nghệ điều khiển vector tiên tiến.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7015-0EP60

2. Khám Phá Cấu Tạo Bên Trong 6SE7015-0EP60

• Khối Công suất (Power Module): Đây là trái tim năng lượng của biến tần, chứa các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) hoặc Thyristor (trong các phiên bản cũ hơn hoặc ứng dụng đặc biệt), cầu chỉnh lưu diode, tụ điện DC link và mạch lọc. Siemens nổi tiếng với việc sử dụng linh kiện chất lượng cao, được lựa chọn kỹ lưỡng và có khả năng chịu quá tải tốt. Tản nhiệt lớn, thường bằng nhôm đúc, được thiết kế tối ưu để đảm bảo các linh kiện công suất luôn hoạt động trong giới hạn nhiệt độ an toàn, ngay cả khi vận hành liên tục ở tải cao.
• Bo mạch Điều khiển (Control Unit – Thường là CUVC): Bộ não của 6SE7015-0EP60, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp như Vector Control. Bo mạch này xử lý tín hiệu từ cảm biến (nếu có), tín hiệu điều khiển từ người dùng hoặc hệ thống cấp trên (PLC, HMI), và tạo ra tín hiệu điều chế độ rộng xung (PWM) để điều khiển các IGBT trong khối công suất. Nó cũng bao gồm các cổng giao tiếp (USS, tùy chọn Profibus…), các đầu nối cho tín hiệu I/O số và tương tự, và bộ nhớ để lưu trữ tham số. Thiết kế bo mạch nhiều lớp, chống nhiễu tốt là đặc trưng của Siemens.
• Quạt làm mát (Cooling Fan): Một thành phần quan trọng để duy trì nhiệt độ hoạt động ổn định. Quạt thường được điều khiển tốc độ dựa trên nhiệt độ hoặc tải của biến tần, giúp tối ưu hiệu quả làm mát và giảm tiếng ồn, đồng thời kéo dài tuổi thọ của quạt. Siemens thường sử dụng quạt công nghiệp có độ bền cao.
• Vỏ máy (Housing): Được làm từ kim loại chắc chắn (thường là thép sơn tĩnh điện) hoặc nhựa công nghiệp cứng cáp, đạt cấp bảo vệ IP20. Thiết kế vỏ không chỉ bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập cơ học nhẹ mà còn tối ưu hóa luồng không khí làm mát đi qua tản nhiệt.
• Các cầu đấu nối (Terminals): Bao gồm các cầu đấu cho nguồn cấp, động cơ, điện trở hãm (braking resistor), tín hiệu điều khiển I/O, và truyền thông. Các cầu đấu được thiết kế rõ ràng, chắc chắn, dễ dàng cho việc lắp đặt và đấu nối dây.

3. Các Tính Năng Chính Của 6SE7015-0EP60

• Điều khiển Vector Control (VC) hiệu suất cao: Đây là tính năng cốt lõi và đắt giá nhất. 6SE7015-0EP60 hỗ trợ cả chế độ Vector Control có cảm biến (với encoder phản hồi tốc độ) và Vector Control không cảm biến (Sensorless Vector Control – SVC).
• Mô-men khởi động lớn: Nhờ thuật toán Vector Control, biến tần có thể tạo ra mô-men xoắn lên đến 200% mô-men định mức ngay cả ở tốc độ thấp, giúp khởi động dễ dàng các tải nặng, tải có quán tính lớn mà không gây sụt áp hoặc quá dòng.
• Dải điều chỉnh tốc độ rộng: Khả năng vận hành ổn định động cơ trong một dải tốc độ rất rộng, từ gần bằng 0 đến tốc độ định mức và thậm chí vượt tốc (field weakening), mang lại sự linh hoạt tối đa cho các quy trình sản xuất khác nhau.
• Khả năng tham số hóa linh hoạt: Cung cấp hàng trăm tham số cho phép người dùng tinh chỉnh chi tiết hoạt động của biến tần, từ đặc tính động cơ, kiểu điều khiển, đường cong tăng/giảm tốc (ramps), giới hạn dòng điện/tốc độ, cấu hình I/O, chức năng bảo vệ, đến các thông số truyền thông. Điều này giúp tối ưu hóa biến tần cho từng ứng dụng cụ thể.
• Chức năng bảo vệ toàn diện: Tích hợp sẵn các chức năng bảo vệ quan trọng cho cả biến tần và động cơ: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY), mất pha đầu vào/đầu ra, chạm đất, ngắn mạch, quá tốc độ… Giúp đảm bảo an toàn vận hành và kéo dài tuổi thọ thiết bị.
• Khả năng giao tiếp và tích hợp hệ thống: Với cổng USS tích hợp và các module truyền thông tùy chọn (như Profibus DP CB15, DeviceNet,…), 6SE7015-0EP60 dễ dàng kết nối với các hệ thống điều khiển cấp cao hơn như PLC Siemens (S7-200, S7-300, S7-400, S7-1200, S7-1500), HMI hoặc hệ thống SCADA, tạo thành một hệ thống tự động hóa đồng bộ và hiệu quả.
• Thiết kế module (cho dòng Masterdrives nói chung): Mặc dù 6SE7015-0EP60 là dòng compact, nhưng triết lý thiết kế module của Masterdrives cho phép dễ dàng thay thế các thành phần chính như bo mạch điều khiển, quạt, hoặc kết hợp với các module công nghệ mở rộng (ví dụ: module điều khiển vị trí T300), mang lại sự linh hoạt trong bảo trì và nâng cấp.

4. Hướng Dẫn Kết Nối 6SE7015-0EP60 Simovert Masterdrives Với Phần Mềm

A. Chuẩn bị:

1. Máy tính: Chạy hệ điều hành Windows tương thích (kiểm tra yêu cầu của phiên bản phần mềm).

2. Phần mềm:

• DriveMonitor: Phần mềm miễn phí của Siemens, dùng để vận hành, giám sát, chẩn đoán và sao lưu thông số. Có thể tải về từ website của Siemens Industry Online Support (SIOS).
• Drive ES Basic: Phần mềm có phí, tích hợp vào môi trường STEP 7 (TIA Portal hoặc Classic), cung cấp nhiều tính năng hơn, đặc biệt là trong việc tích hợp với PLC SIMATIC.
• Lời khuyên: Đối với nhu cầu cơ bản, DriveMonitor là đủ. Nếu bạn làm việc nhiều với hệ thống Siemens và PLC S7, Drive ES Basic sẽ mang lại trải nghiệm liền mạch hơn.

3. Cáp kết nối:

• Cáp PC/PPI hoặc bộ chuyển đổi USB-RS485: Để kết nối cổng USB/Serial của máy tính với cổng RS485 (X103) trên module điều khiển CUVC/CUMC của 6SE7015-0EP60. Đảm bảo bộ chuyển đổi tương thích với phần mềm và hệ điều hành.
• Lưu ý: Một số module điều khiển đời cũ có thể có cổng RS232 riêng (X300), cần cáp RS232 phù hợp.

4. Biến tần 6SE7015-0EP60: Đã được cấp nguồn điều khiển (chưa cần cấp nguồn động lực).

B. Các bước thực hiện kết nối (Sử dụng DriveMonitor và cáp USB-RS485 làm ví dụ):

1. Cài đặt Driver cho cáp: Cài đặt driver đi kèm với bộ chuyển đổi USB-RS485 trên máy tính. Sau khi cài đặt, kiểm tra trong Device Manager (Quản lý Thiết bị) của Windows để xác định cổng COM ảo được tạo ra (ví dụ: COM3, COM4…).

2. Cài đặt DriveMonitor: Tải và cài đặt phiên bản DriveMonitor phù hợp từ trang web Siemens SIOS.

3. Kết nối vật lý:

• Nối cáp USB-RS485 vào cổng USB của máy tính.
• Nối đầu RS485 của cáp vào cổng X103 trên module điều khiển của 6SE7015-0EP60. Lưu ý đấu đúng chân tín hiệu (thường là chân 3 và 8 cho tín hiệu A/B hoặc P/N). Tham khảo tài liệu của biến tần và bộ chuyển đổi.

4. Cấu hình giao diện trong DriveMonitor:

• Khởi động DriveMonitor.
• Vào menu Options -> Set PG/PC Interface.
• Trong cửa sổ Set PG/PC Interface, chọn giao diện tương ứng với cáp của bạn. Nếu dùng cáp PC/PPI, chọn PC/PPI cable(PPI). Nếu dùng bộ chuyển đổi USB-RS485, bạn có thể cần chọn PC Adapter(MPI) hoặc PC Adapter(PROFIBUS) tùy thuộc driver hoặc chọn giao diện Serial trực tiếp nếu driver tạo cổng COM chuẩn.
• Nhấn nút Properties.
• Trong tab Local Connection hoặc Assignment, chọn đúng cổng COM đã xác định ở Bước 1.
• Trong tab PPI (nếu dùng giao diện PPI), đảm bảo cài đặt Transmission Rate (Tốc độ truyền) khớp với cài đặt trên biến tần (thường mặc định là 9.6 kbps hoặc 19.2 kbps, kiểm tra thông số P700-P703 trên biến tần nếu cần). Địa chỉ Station Address của PC nên khác địa chỉ biến tần (mặc định biến tần là 0).
• Nhấn OK để lưu cấu hình.

5. Thiết lập kết nối Online:

• Trong DriveMonitor, vào menu Drive -> Connect hoặc nhấn nút biểu tượng kết nối.
• Phần mềm sẽ quét mạng (USS) trên cổng COM đã chọn để tìm kiếm biến tần.
• Nếu cấu hình đúng, 6SE7015-0EP60 sẽ xuất hiện trong danh sách. Chọn biến tần và nhấn Connect hoặc OK.

6. Sử dụng phần mềm: Sau khi kết nối thành công, bạn có thể:

• Giám sát (Monitoring): Xem trạng thái biến tần, các giá trị thực (tốc độ, dòng điện, điện áp…), lịch sử lỗi.
• Tham số hóa (Parameterization): Đọc, thay đổi, lưu trữ và tải xuống bộ thông số cài đặt cho biến tần.
• Chẩn đoán (Diagnostics): Đọc thông tin lỗi, cảnh báo chi tiết.
• Sao lưu/Phục hồi (Upload/Download): Lưu toàn bộ cấu hình biến tần ra file và nạp lại khi cần.

5. Cách Lập Trình Cơ Bản Cho 6SE7015-0EP60

A. Công cụ lập trình:

• Bảng điều khiển BOP (Basic Operator Panel) hoặc AOP (Advanced Operator Panel): Gắn trực tiếp trên biến tần, cho phép truy cập và thay đổi các tham số cơ bản đến nâng cao thông qua các nút bấm và màn hình hiển thị. AOP thường có màn hình lớn hơn, hiển thị rõ ràng hơn và có thêm tính năng lưu/tải tham số qua thẻ nhớ (tùy phiên bản).
• Phần mềm Drive ES/STARTER: Như đã đề cập ở mục trước, đây là công cụ mạnh mẽ nhất, cho phép truy cập toàn bộ tham số, cấu hình trực quan, sao lưu/phục hồi dễ dàng và cung cấp nhiều công cụ chẩn đoán, tối ưu hóa.

B. Quy trình lập trình cơ bản (Quick Commissioning):

1. Reset về cài đặt gốc (Factory Reset – Tham số P060 = 2, P970 = 0 sau đó P060 = 3): Nên thực hiện nếu biến tần đã qua sử dụng hoặc không rõ cấu hình trước đó. Thận trọng: Thao tác này xóa toàn bộ cài đặt hiện có.

2. Chọn Macro ứng dụng (Application Macro – Tham số P071): Siemens cung cấp sẵn các bộ tham số tối ưu cho các ứng dụng phổ biến (bơm, quạt, băng tải, điều khiển cơ bản…). Chọn macro phù hợp giúp tiết kiệm thời gian cài đặt ban đầu.

3. Nhập thông số động cơ (Motor Data – Nhóm tham số P100 – P115): Đây là bước cực kỳ quan trọng để thuật toán điều khiển hoạt động chính xác. Cần nhập đúng các giá trị ghi trên nhãn động cơ:

• P100: Chọn tiêu chuẩn động cơ (IEC/NEMA).
• P101: Điện áp định mức động cơ (V).
• P102: Dòng điện định mức động cơ (A).
• P103: Tần số định mức động cơ (Hz).
• P104: Tốc độ định mức động cơ (RPM).
• P105: Công suất định mức động cơ (kW hoặc HP – chú ý đơn vị cài đặt P107).
• P109: Hệ số công suất (cos φ) định mức.
• P115: Thực hiện nhận dạng động cơ (Motor Identification – Motor ID). Có thể chọn chế độ dừng (Standstill ID) hoặc quay (Rotating ID) tùy điều kiện cho phép. Quá trình này giúp biến tần đo đạc và tính toán chính xác các thông số điện trở, điện cảm của động cơ, tối ưu hóa thuật toán điều khiển Vector. Luôn đảm bảo an toàn khi thực hiện Motor ID quay.

4. Chọn chế độ điều khiển (Control Mode – Tham số P199, P200…): Chọn V/f (ít dùng với Masterdrives VC) hoặc Vector Control (SVC hoặc VC với encoder).

5. Cài đặt giới hạn hoạt động (Limits – Nhóm P253 – P267):

• P253: Tần số tối thiểu (Hz).
• P254: Tần số tối đa (Hz).
• P257: Giới hạn dòng điện (A hoặc %).

6. Cài đặt đường cong tăng/giảm tốc (Ramp Times – P237, P238):

• P237: Thời gian tăng tốc từ 0 đến tần số max (s).
• P238: Thời gian giảm tốc từ tần số max về 0 (s).
• Có thể cài đặt thêm các đường cong S-curve (làm mềm góc) để chuyển động mượt mà hơn.

7. Cấu hình ngõ vào/ra (I/O Configuration – Nhóm P554 – P600): Gán chức năng cho các ngõ vào số (Start/Stop, Chạy thuận/nghịch, Lỗi ngoài…), ngõ vào tương tự (nhận tín hiệu đặt tốc độ 0-10V, 4-20mA), ngõ ra rơ le (báo trạng thái chạy, lỗi…), ngõ ra tương tự (xuất tín hiệu tốc độ thực tế, dòng điện…).

8. Cài đặt nguồn lệnh và nguồn đặt tốc độ (Command Source & Setpoint Source – P554, P561…): Chọn nguồn nhận lệnh Start/Stop (từ Terminal, BOP/AOP, hay truyền thông) và nguồn nhận tín hiệu tốc độ (từ Analog Input, BOP/AOP, Fixed Frequency, hay truyền thông).

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7015-0EP60

7. Nâng Tầm Hệ Thống Của Bạn Ngay Hôm Nay Cùng 6SE7015-0EP60

Bạn có cảm thấy hào hứng với viễn cảnh hệ thống máy móc vận hành trơn tru, chính xác, tiết kiệm năng lượng và dễ dàng kiểm soát? Bạn có khao khát loại bỏ những phiền toái từ thiết bị cũ kỹ, hay hỏng hóc? Bạn có muốn khẳng định năng lực chuyên môn và đưa doanh nghiệp của mình lên một tầm cao mới? 6SE7015-0EP60 Simovert Masterdrives chính là chìa khóa mở ra những tiềm năng đó.

Tại sao nên chọn thanhthienphu.vn là đối tác cung cấp 6SE7015-0EP60?

• Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: Cam kết 100% sản phẩm 6SE7015-0EP60 và linh kiện liên quan là hàng Siemens chính hãng, có nguồn gốc xuất xứ rõ ràng, đảm bảo chất lượng và độ bền tối ưu.
• Giá Cả Cạnh Tranh: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất trên thị trường, cùng với các chính sách ưu đãi hấp dẫn, giúp bạn tối ưu hóa chi phí đầu tư.
• Hỗ Trợ Kỹ Thuật Tận Tình: Từ tư vấn lựa chọn, hướng dẫn cài đặt, lập trình đến khắc phục sự cố, chúng tôi luôn sát cánh cùng bạn qua hotline, email, hoặc hỗ trợ trực tiếp tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Dịch Vụ Hậu Mãi Chu Đáo: Cung cấp dịch vụ bảo hành, bảo trì, sửa chữa chuyên nghiệp, nhanh chóng, cùng kho linh kiện thay thế sẵn có, đảm bảo hệ thống của bạn luôn hoạt động ổn định.

Thông tin liên hệ:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn.
• Văn phòng: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Đừng chần chừ nữa! Hãy biến những thách thức hiện tại thành cơ hội bứt phá. Hãy để 6SE7015-0EP60 Simovert Masterdrives và thanhthienphu.vn đồng hành cùng bạn trên con đường tối ưu hóa hiệu suất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh.
