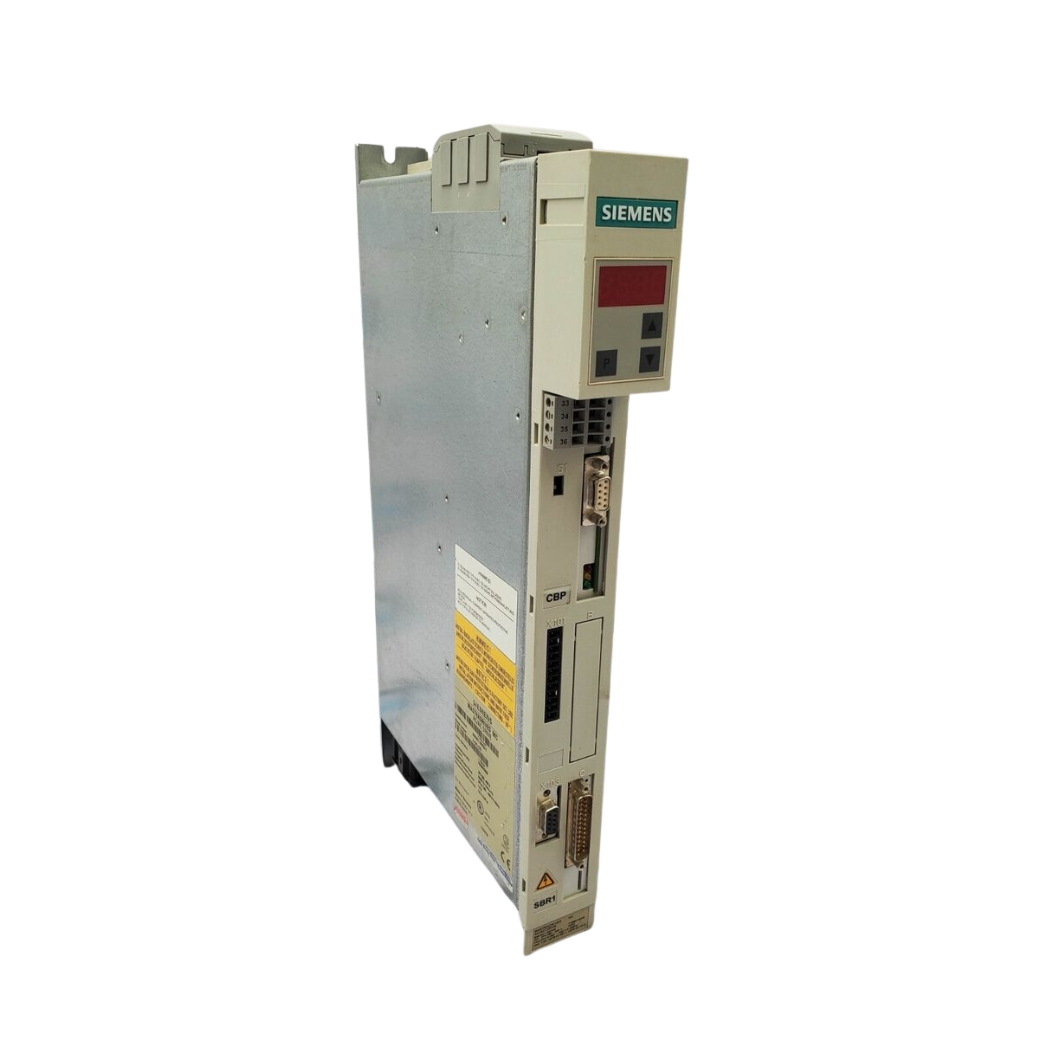

6SE7023-4TP50 – Biến tần Simovert Siemens

Download tài liệu SINAMICS SIMOVERT

➢ SINAMICS SIMOVERT Catalogue

6SE7023-4TP50 Simovert Masterdrives không chỉ là một bộ biến tần thông thường, mà còn là trung tâm điều khiển linh hoạt, giải pháp tối ưu hóa hiệu suất và tiết kiệm năng lượng vượt trội cho mọi ứng dụng động cơ công nghiệp, được cung cấp uy tín bởi thanhthienphu.vn.

Thiết bị này chính là chìa khóa giúp các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hệ thống sản xuất, giải quyết triệt để những khó khăn về thiết bị lạc hậu, chi phí vận hành cao và đảm bảo an toàn tuyệt đối trong môi trường làm việc đầy thử thách.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7023-4TP50

2. Khám Phá Bên Trong 6SE7023-4TP50

• Khối Mạch Lực (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ, bao gồm bộ chỉnh lưu (Rectifier) chuyển đổi nguồn AC đầu vào thành DC và bộ nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC đầu ra với tần số và biên độ mong muốn. Siemens sử dụng các IGBT thế hệ mới nhất, đảm bảo hiệu suất chuyển đổi năng lượng cao, tổn thất nhiệt thấp và độ tin cậy vượt trội, giúp giảm đáng kể chi phí điện năng tiêu thụ so với các biến tần thế hệ cũ.
• Khối Điều Khiển (Control Unit): Bộ não của biến tần, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp như điều khiển vector (Vector Control), điều khiển V/f. Khối này xử lý tín hiệu từ các ngõ vào (analog, digital, truyền thông), tính toán và gửi tín hiệu điều khiển đến khối mạch lực. Sự tinh vi của khối điều khiển quyết định độ chính xác, tốc độ đáp ứng và sự linh hoạt của biến tần. 6SE7023-4TP50 sở hữu bộ điều khiển tiên tiến, cho phép thực hiện các tác vụ điều khiển phức tạp một cách mượt mà và hiệu quả.
• Hệ Thống Tản Nhiệt (Cooling System): Hoạt động liên tục ở công suất cao sinh ra nhiệt lượng đáng kể. Hệ thống tản nhiệt hiệu quả với quạt làm mát và các tấm tản nhiệt được thiết kế tối ưu giúp duy trì nhiệt độ vận hành ổn định cho các linh kiện điện tử, đặc biệt là khối mạch lực. Điều này đảm bảo tuổi thọ lâu dài cho biến tần và giảm thiểu nguy cơ dừng máy do quá nhiệt, một vấn đề thường gặp ở các thiết bị kém chất lượng.
• Các Cổng Kết Nối (Terminals and Interfaces): Bao gồm các terminal đấu nối nguồn động lực, nguồn điều khiển, các ngõ vào/ra số và tương tự, cùng các cổng truyền thông (như PROFIBUS DP tùy chọn). Các cổng kết nối được bố trí khoa học, dễ dàng tiếp cận, giúp việc lắp đặt, đấu nối và tích hợp vào hệ thống trở nên nhanh chóng và thuận tiện cho các kỹ sư và kỹ thuật viên.
• Vỏ Bảo Vệ (Enclosure): Với cấp bảo vệ IP20, vỏ biến tần được làm từ vật liệu chắc chắn, bảo vệ các thành phần bên trong khỏi bụi bẩn và các tác động vật lý nhẹ trong môi trường công nghiệp khi được lắp đặt đúng cách trong tủ điện.

3. Các Tính Năng Chính Vượt Trội Của 6SE7023-4TP50

• Điều Khiển Vector Hiệu Suất Cao (High-Performance Vector Control): Đây là tính năng cốt lõi, cho phép điều khiển độc lập mô-men và tốc độ động cơ với độ chính xác cực cao, ngay cả ở tốc độ thấp hoặc khi tải thay đổi đột ngột. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao như máy công cụ CNC, hệ thống định vị, cẩu trục, máy đùn nhựa. Kết quả là chất lượng sản phẩm được nâng cao rõ rệt, giảm thiểu phế phẩm và tăng hiệu quả sản xuất. So với phương pháp V/f truyền thống, điều khiển vector mang lại mô-men khởi động lớn hơn và đáp ứng động tốt hơn nhiều lần.
• Điều Khiển Vector Không Cần Cảm Biến (Sensorless Vector Control – SLVC): Mang lại hiệu suất gần tương đương điều khiển vector vòng kín mà không cần sử dụng encoder tốc độ gắn trên trục động cơ. Điều này giúp giảm chi phí lắp đặt, đơn giản hóa hệ thống và tăng độ tin cậy do loại bỏ được một thành phần cơ khí dễ hỏng. SLVC là lựa chọn lý tưởng cho nhiều ứng dụng phổ biến như băng tải, bơm, quạt, máy trộn.
• Chế Độ Tiết Kiệm Năng Lượng Thông Minh: Biến tần tích hợp các thuật toán tối ưu hóa dòng điện kích từ dựa trên tải thực tế của động cơ. Khi động cơ chạy non tải, biến tần sẽ tự động giảm điện áp và dòng điện kích từ, giúp giảm tổn thất năng lượng đáng kể. Theo các nghiên cứu của Siemens và các tổ chức năng lượng độc lập, việc sử dụng biến tần hiệu suất cao như Simovert Masterdrives có thể tiết kiệm từ 20% đến 50% chi phí điện năng cho động cơ so với việc chạy trực tiếp hoặc sử dụng các phương pháp điều khiển lỗi thời.
• Tích Hợp Bộ Điều Khiển PID: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (như áp suất, lưu lượng, nhiệt độ) ở giá trị mong muốn mà không cần bộ điều khiển PID rời bên ngoài. Điều này giúp đơn giản hóa hệ thống điều khiển, giảm chi phí và tăng độ tin cậy, rất hữu ích trong các ứng dụng bơm, quạt điều áp, hệ thống điều hòa không khí.
• Các Chức Năng Bảo Vệ Toàn Diện: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY), chạm đất, mất pha… Các chức năng bảo vệ này giúp ngăn ngừa hư hỏng thiết bị, đảm bảo an toàn cho người vận hành và giảm thiểu thời gian dừng máy không mong muốn.
• Khả Năng Lập Trình Linh Hoạt: Thông qua phần mềm hoặc bàn phím vận hành, người dùng có thể dễ dàng cấu hình hàng trăm thông số để tối ưu hóa hoạt động của biến tần cho từng ứng dụng cụ thể, từ việc cài đặt đường cong tăng/giảm tốc, giới hạn dòng điện/mô-men đến việc thiết lập các chức năng logic tự động.
• Giao Tiếp Mạng Mạnh Mẽ: Khả năng tích hợp vào các mạng truyền thông công nghiệp phổ biến như PROFIBUS DP (thông qua module tùy chọn) cho phép giám sát, điều khiển và thu thập dữ liệu từ xa một cách dễ dàng, tạo nền tảng vững chắc cho các giải pháp nhà máy thông minh và IIoT (Industrial Internet of Things).

4. Kết Nối 6SE7023-4TP50 Simovert Masterdrives Với Phần Mềm

Bước 1: Chuẩn Bị Phần Mềm và Phần Cứng Cần Thiết

• Phần mềm: Siemens cung cấp các công cụ phần mềm mạnh mẽ như DriveMonitor hoặc STARTER (thường được tích hợp trong TIA Portal). Quý anh cần tải và cài đặt phiên bản phù hợp với hệ điều hành máy tính của mình từ trang web chính thức của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ. DriveMonitor là công cụ cơ bản, dễ sử dụng cho việc tham số hóa và chẩn đoán, trong khi STARTER cung cấp nhiều tính năng nâng cao hơn, đặc biệt khi làm việc với nhiều loại drive và tích hợp hệ thống Simatic.
• Cáp Kết Nối: Tùy thuộc vào cổng giao tiếp trên biến tần và máy tính, quý anh có thể cần cáp chuyển đổi RS232-to-USS hoặc USB-to-USS (nếu sử dụng giao thức USS cơ bản trên cổng X300) hoặc cáp PROFIBUS (nếu sử dụng module PROFIBUS tùy chọn) kết hợp với card giao tiếp PROFIBUS cho PC. Đảm bảo sử dụng cáp chất lượng tốt để kết nối ổn định.
• Máy Tính: Một máy tính xách tay hoặc để bàn chạy hệ điều hành Windows tương thích với phần mềm.

Bước 2: Thực Hiện Kết Nối Vật Lý

• Tắt nguồn biến tần: Luôn đảm bảo an toàn bằng cách ngắt nguồn điện cung cấp cho biến tần trước khi thực hiện bất kỳ kết nối nào.
• Kết nối cáp: Cắm một đầu cáp vào cổng giao tiếp phù hợp trên biến tần (thường là cổng X300 cho USS hoặc cổng trên module PROFIBUS). Cắm đầu còn lại vào cổng tương ứng trên máy tính (COM port cho RS232, USB port cho USB, hoặc card PROFIBUS).
• Kiểm tra kết nối: Đảm bảo các đầu cắm được chặt chẽ và đúng vị trí.

Bước 3: Cấu Hình Kết Nối Trong Phần Mềm

• Khởi động phần mềm: Mở DriveMonitor hoặc STARTER trên máy tính.
• Thiết lập giao diện: Trong phần mềm, vào mục cài đặt giao diện hoặc kết nối (thường là “Set PG/PC Interface” trong môi trường Siemens). Chọn đúng loại cáp và cổng COM/USB/PROFIBUS mà bạn đang sử dụng.
• Quét tìm thiết bị (Scan/Go Online): Sử dụng chức năng quét mạng hoặc kết nối trực tuyến của phần mềm. Phần mềm sẽ tự động dò tìm biến tần được kết nối. Có thể bạn cần nhập địa chỉ của biến tần (ví dụ: địa chỉ USS hoặc địa chỉ PROFIBUS) nếu phần mềm không tự động tìm thấy.

Bước 4: Tương Tác Với Biến Tần

• Truy cập thông số: Sau khi kết nối thành công, phần mềm sẽ hiển thị cấu trúc thông số của biến tần. Quý anh có thể xem (Upload) các giá trị hiện tại từ biến tần lên máy tính hoặc tải (Download) bộ thông số đã cấu hình từ máy tính xuống biến tần.
• Tham số hóa trực tuyến/ngoại tuyến: Có thể thay đổi giá trị các thông số trực tiếp khi biến tần đang hoạt động (online, cần cẩn trọng) hoặc tạo/chỉnh sửa bộ thông số trên máy tính rồi tải xuống sau (offline).
• Giám sát thời gian thực: Theo dõi các giá trị vận hành quan trọng như tốc độ, dòng điện, điện áp, mô-men, trạng thái I/O, nhiệt độ… dưới dạng số hoặc đồ thị.
• Chẩn đoán lỗi: Đọc mã lỗi, thông điệp cảnh báo và lịch sử lỗi chi tiết để nhanh chóng xác định và khắc phục sự cố.

5. Làm Chủ Nghệ Thuật Lập Trình 6SE7023-4TP50

Bước 1: Thu Thập Thông Tin Động Cơ và Ứng Dụng

• Thông số trên nhãn động cơ (Nameplate Data): Ghi lại chính xác các thông số như công suất định mức (kW/HP), điện áp định mức (V), dòng điện định mức (A), tần số định mức (Hz), tốc độ định mức (RPM), hệ số công suất (cos φ), và loại động cơ (không đồng bộ lồng sóc là phổ biến nhất).
• Yêu cầu ứng dụng: Xác định rõ yêu cầu về tốc độ vận hành (dải tốc độ, các cấp tốc độ cố định nếu có), thời gian tăng tốc/giảm tốc mong muốn, yêu cầu về mô-men khởi động, chế độ dừng (dừng theo đường dốc, dừng tự do, dừng khẩn cấp), các tín hiệu điều khiển và phản hồi cần thiết.

Bước 2: Nhập Thông Số Động Cơ (Motor Data Identification)

• Đây là bước cực kỳ quan trọng để biến tần hiểu và điều khiển động cơ một cách tối ưu, đặc biệt là trong chế độ điều khiển vector. Truy cập vào nhóm thông số liên quan đến động cơ (thường có mã P1xx trong Simovert Masterdrives) và nhập chính xác các giá trị đã thu thập ở Bước 1.
• Tối ưu hóa tự động (Motor Identification / Auto-tuning): Sau khi nhập thông số cơ bản, hãy thực hiện chức năng tối ưu hóa tự động (thường yêu cầu động cơ có thể quay tự do hoặc đứng yên tùy chế độ). Biến tần sẽ tự động đo đạc các thông số điện trở stator, điện cảm… của động cơ để tinh chỉnh thuật toán điều khiển. Kết quả của quá trình này đảm bảo hiệu suất điều khiển cao nhất. Tham khảo tài liệu kỹ thuật của Siemens để thực hiện đúng quy trình này.

Bước 3: Cài Đặt Các Thông Số Vận Hành Cơ Bản

• Phương pháp điều khiển (P100 – Control Mode): Chọn phương pháp phù hợp nhất với ứng dụng (V/f cho bơm/quạt đơn giản, SLVC cho hầu hết ứng dụng, VC có encoder cho yêu cầu độ chính xác cao nhất).
• Thời gian tăng tốc (P236 – Ramp-up Time): Cài đặt thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa. Giá trị này cần đủ dài để tránh quá dòng nhưng đủ ngắn để đáp ứng yêu cầu quy trình.
• Thời gian giảm tốc (P237 – Ramp-down Time): Cài đặt thời gian để động cơ giảm tốc từ tốc độ tối đa về 0. Lưu ý khả năng hãm của biến tần và điện trở hãm (nếu có) để tránh lỗi quá áp DC link.
• Giới hạn tốc độ (P211/P212 – Min/Max Speed): Đặt giới hạn tốc độ vận hành tối thiểu và tối đa cho động cơ.
• Giới hạn dòng điện (P282 – Current Limit): Cài đặt giới hạn dòng điện đầu ra để bảo vệ biến tần và động cơ khỏi quá tải.

Bước 4: Cấu Hình Ngõ Vào/Ra (I/O Configuration)

• Nguồn lệnh chạy/dừng (P554 – ON/OFF1 Command Source): Chọn nguồn tín hiệu để khởi động và dừng biến tần (ví dụ: từ terminal số, từ mạng truyền thông, từ bàn phím).
• Nguồn đặt tốc độ (P443 – Main Setpoint Source): Chọn nguồn tín hiệu để điều khiển tốc độ (ví dụ: từ ngõ vào analog 0-10V/4-20mA, từ các cấp tốc độ cố định, từ mạng truyền thông).
• Cấu hình ngõ ra: Cài đặt các ngõ ra relay hoặc transistor để báo trạng thái (đang chạy, lỗi, đạt tốc độ…) hoặc điều khiển các thiết bị ngoại vi khác.

Bước 5: Tinh Chỉnh Nâng Cao (Tùy Chọn)

• Thông số PID (nếu sử dụng): Cài đặt các hệ số P, I, D và nguồn tín hiệu phản hồi cho bộ điều khiển PID tích hợp.
• Các chức năng đặc biệt: Cấu hình các chức năng như bù trượt, bù mô-men, dò tốc độ khi khởi động (flying restart), các chức năng logic…
• Thông số truyền thông: Cài đặt địa chỉ mạng, tốc độ truyền… nếu sử dụng giao tiếp mạng.

Bước 6: Lưu Thông Số và Sao Lưu

• Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile của biến tần (thường là P971 = 1).
• Sử dụng phần mềm DriveMonitor/STARTER để sao lưu (upload) bộ thông số đã cấu hình về máy tính, phòng trường hợp cần khôi phục hoặc sao chép cho các biến tần tương tự.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7023-4TP50

7. Nâng Cấp Hệ Thống Của Bạn Ngay Hôm Nay Với 6SE7023-4TP50 Từ Thanhthienphu.vn

Bạn là một kỹ sư điện đầy nhiệt huyết, luôn tìm kiếm giải pháp công nghệ tối ưu để hệ thống hoạt động trơn tru? Bạn là một quản lý kỹ thuật trách nhiệm, mong muốn nâng cao năng suất và độ tin cậy của dây chuyền sản xuất? Hay bạn là chủ doanh nghiệp đang tìm cách hiện đại hóa nhà máy, giảm chi phí vận hành và tạo lợi thế trên thị trường? 6SE7023-4TP50 Simovert Masterdrives chính là mảnh ghép hoàn hảo bạn đang tìm kiếm.

Tại sao chọn thanhthienphu.vn?

• Sản phẩm chất lượng: Chúng tôi cam kết cung cấp 6SE7023-4TP50 Simovert Masterdrives được kiểm tra kỹ lưỡng, đảm bảo hoạt động ổn định và hiệu quả.
• Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi không chỉ am hiểu về sản phẩm mà còn có kinh nghiệm thực tế trong việc triển khai và xử lý sự cố các dòng biến tần Siemens.
• Tư vấn tận tâm: Chúng tôi lắng nghe nhu cầu của bạn, từ đó tư vấn giải pháp và cấu hình phù hợp nhất, giúp bạn tối ưu hóa chi phí đầu tư và hiệu quả vận hành.
• Hỗ trợ kỹ thuật nhanh chóng: Khi bạn cần hỗ trợ cài đặt, lập trình hay khắc phục sự cố, chỉ cần một cuộc gọi đến hotline, chúng tôi sẽ có mặt để đồng hành cùng bạn.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất cho sản phẩm chất lượng cao, đi kèm với dịch vụ hậu mãi chu đáo.

Hãy nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99. Hoặc truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết về sản phẩm, dịch vụ và các giải pháp tự động hóa khác mà chúng tôi cung cấp.

Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và nhận được sự tư vấn chuyên sâu.
