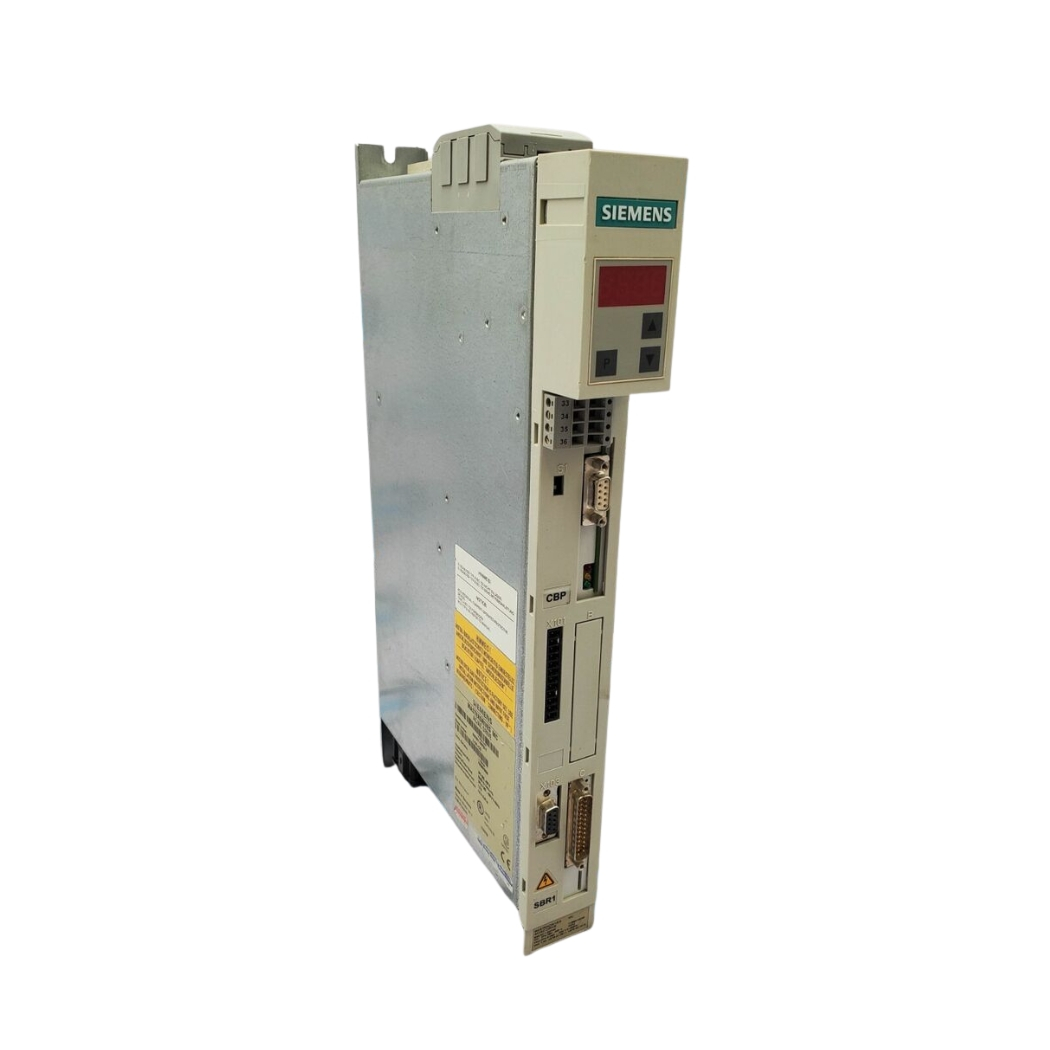

6SE7013-0EP50 - Biến tần Simovert Siemens
Bạn vui lòng điền thông tin, chúng tôi sẽ liên hệ lại sau 5 phút!
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | 6SE7013-0EP50 |
| Dòng sản phẩm | SIMOVERT MASTERDRIVES MC / VC |
| Điện áp vào danh định | 3 AC 200-240 V |
| Tần số vào | 50/60 Hz |
| Công suất ra danh định | 1.5 kW / 2 HP |
| Dòng điện ra danh định | 7.5 A |
| Kiểu đấu nối nguồn | 3 pha |
| Cấp bảo vệ | IP20 |
| Kích thước (Cao x Rộng x Sâu) | Khoảng 260 mm x 90 mm x 170 mm |
| Trọng lượng | Khoảng 2 kg |
| Nhiệt độ môi trường hoạt động | 0-40 °C |
6SE7013-0EP50 Simovert Masterdrives: Khơi Nguồn Sức Mạnh Bền Bỉ, Tối Ưu Hiệu Suất Cho Mọi Hệ Thống Truyền Động Công Nghiệp Của Bạn tại thanhthienphu.vn.
Thiết bị biến đổi tần số Siemens danh tiếng này chính là chìa khóa mở ra cánh cửa nâng cấp công nghệ, giảm thiểu chi phí vận hành và đảm bảo an toàn tuyệt đối, giúp doanh nghiệp bạn vươn xa trong kỷ nguyên số hóa sản xuất, một giải pháp truyền động điện hoàn hảo.
| Thuộc tính Kỹ thuật | Thông số Chi tiết |
|---|---|
| Mã sản phẩm (Model) | 6SE7013-0EP50 |
| Dòng sản phẩm | SIMOVERT MASTERDRIVES Vector Control (VC) |
| Điện áp đầu vào (Input Voltage) | 3 pha AC 380 V – 480 V ±10% |
| Tần số đầu vào (Input Frequency) | 47 Hz – 63 Hz |
| Công suất định mức (Rated Power) | 5.5 kW (Chế độ CT – Constant Torque) / 7.5 kW (Chế độ VT – Variable Torque) |
| Dòng điện đầu ra (Output Current) | 13.2 A (Chế độ CT) / 17.5 A (Chế độ VT) |
| Điện áp đầu ra (Output Voltage) | 0 V – Điện áp đầu vào |
| Tần số đầu ra (Output Frequency) | 0 Hz – 600 Hz (Điều khiển V/f) / 0 Hz – 300 Hz (Điều khiển Vector) |
| Khả năng quá tải (Overload) | 150% trong 60 giây (CT) / 110% trong 60 giây (VT) |
| Phương pháp điều khiển | V/f Control, Vector Control (VC) có/không có Encoder |
| Tích hợp bộ hãm (Braking Unit) | Có sẵn (Built-in Braking Chopper) |
| Ngõ vào/ra (I/O) | Digital Inputs (DI), Digital Outputs (DO), Analog Inputs (AI), Analog Outputs (AO) |
| Giao tiếp truyền thông | PROFIBUS-DP (Tùy chọn qua module mở rộng), USS |
| Cấp bảo vệ (Protection Degree) | IP20 |
| Nhiệt độ hoạt động | 0°C đến +40°C (lên đến +50°C với giảm công suất) |
| Kích thước (HxWxD) | Khoảng 270 x 180 x 195 mm (tham khảo datasheet chính thức) |
| Khối lượng | Khoảng 5.5 kg (tham khảo datasheet chính thức) |
| Tiêu chuẩn tuân thủ | CE, UL, cULus |
A. Yêu cầu chuẩn bị:
B. Các bước thực hiện kết nối:
Bước 1: Kết nối phần cứng
Xác định cổng giao tiếp trên biến tần 6SE7013-0EP50 (thường là cổng X300). Tham khảo tài liệu kỹ thuật để biết sơ đồ chân chính xác (Pin-out) của cổng này cho giao thức USS (thường sử dụng chân RxD, TxD và GND).
Kết nối cáp chuyển đổi (USB-RS232/RS485) vào cổng COM ảo trên máy tính (ghi nhớ số hiệu cổng COM này, ví dụ: COM3, COM4).
Kết nối đầu còn lại của cáp vào cổng X300 trên biến tần theo đúng sơ đồ chân:
Lưu ý an toàn: Đảm bảo thực hiện kết nối khi biến tần chưa được cấp nguồn động lực (Main Power) nếu có thể, hoặc tuân thủ các quy tắc an toàn điện khi thao tác.
Bước 2: Cài đặt thông số giao tiếp trên biến tần (nếu cần)
Mặc định, cổng X300 trên Masterdrives thường được cấu hình sẵn cho giao thức USS. Tuy nhiên, bạn cần kiểm tra và đảm bảo các thông số sau trên biến tần (truy cập thông qua BOP/AOP hoặc cài đặt gốc):
Ghi lại các thông số đã cài đặt này.
Bước 3: Khởi động và cấu hình DriveMonitor
Mở phần mềm DriveMonitor trên máy tính.
Tạo một dự án mới (Project) hoặc mở dự án có sẵn.
Thiết lập kết nối:
Bước 4: Kết nối và truy cập biến tần
A. Nguyên tắc chung:
B. Các nhóm thông số cơ bản cần cài đặt:
1. Thông số Động cơ (Motor Data – thường bắt đầu từ P100): Đây là bước cực kỳ quan trọng để biến tần hiểu và điều khiển động cơ một cách chính xác. Bạn cần nhập các thông số có trên nhãn (nameplate) của động cơ:
2. Lựa chọn Chế độ Điều khiển (Control Mode – P160, P300…):
P300 (Control Mode): Chọn phương pháp điều khiển phù hợp với ứng dụng:
0: V/f Control (Điều khiển tuyến tính hoặc bình phương, phù hợp cho bơm, quạt, băng tải đơn giản).2: Sensorless Vector Control (SLVC) (Điều khiển vector không cần encoder, hiệu suất cao cho hầu hết ứng dụng).3: Vector Control with Encoder (VC) (Độ chính xác tốc độ và moment cao nhất, cần encoder).Các thông số liên quan đến đặc tính V/f (P301-P306) nếu chọn V/f control.
Các thông số tối ưu hóa cho Vector Control (P165, P171-P177…) nếu chọn chế độ Vector.
3. Cài đặt Ngõ vào Lệnh Chạy/Dừng và Tốc độ (Command Source & Setpoint Source):
Lệnh chạy/dừng (ON/OFF Command):
P554 (ON/OFF1 Source): Xác định nguồn cấp lệnh Chạy/Dừng chính. Ví dụ:
1: BOP/AOP (Từ bàn phím trên biến tần).2: Terminal (Từ công tắc/nút nhấn nối vào ngõ vào số – DI). Cần cấu hình thêm ngõ DI tương ứng (ví dụ P580 cho DI0).6: USS on COM link (Từ truyền thông DriveMonitor/PLC).7: PROFIBUS (Nếu có module Profibus).Nguồn đặt tốc độ (Setpoint Source):
P443 (Main Setpoint Source): Xác định nguồn cấp tín hiệu đặt tốc độ. Ví dụ:
1: MOP (Motor Potentiometer – Đặt tốc độ bằng phím lên/xuống trên BOP/AOP).2: Analog Input (Từ biến trở hoặc tín hiệu 0-10V/4-20mA nối vào ngõ vào tương tự – AI). Cần cấu hình thêm ngõ AI tương ứng (ví dụ P600, P601).6: USS on COM link (Từ truyền thông DriveMonitor/PLC).7: PROFIBUS (Nếu có module Profibus).4. Giới hạn và Thời gian Tăng/Giảm tốc (Limits & Ramp Times):
5. Cài đặt Bảo vệ (Protection Parameters):
6. Chạy thử:
Sau khi hoàn tất các cài đặt cơ bản, hãy thực hiện chạy thử ở tốc độ thấp, kiểm tra chiều quay động cơ, theo dõi dòng điện, tần số và các thông số khác qua DriveMonitor hoặc BOP/AOP. Tinh chỉnh lại thời gian tăng/giảm tốc và các thông số điều khiển nếu cần để đạt được sự vận hành êm ái và đáp ứng yêu cầu ứng dụng.
| Mã Lỗi/Cảnh Báo | Tên Lỗi/Cảnh Báo (Tiếng Anh/Việt) | Nguyên Nhân Có Thể | Hướng Khắc Phục Gợi Ý |
|---|---|---|---|
| F001 | Overcurrent (Quá dòng) | – Thời gian tăng tốc (P462) quá ngắn.– Ngắn mạch ngõ ra (pha-pha hoặc pha-đất). – Động cơ bị kẹt cơ khí. – Công suất động cơ quá lớn so với biến tần. – Thông số động cơ ( P101–P107) cài đặt sai.– Lỗi phần cứng biến tần (IGBT hỏng). |
– Tăng thời gian tăng tốc. – Kiểm tra cáp động cơ và cuộn dây động cơ (đo điện trở, cách điện). – Kiểm tra tải cơ khí, đảm bảo động cơ quay trơn. – Kiểm tra công suất động cơ và biến tần có phù hợp không. – Kiểm tra lại và nhập đúng thông số động cơ. Thực hiện lại Motor ID Run ( P115). |
| F002 | Overvoltage (Quá áp DC Link) | – Thời gian giảm tốc (P464) quá ngắn.– Tải có quán tính lớn, sinh năng lượng trả về khi giảm tốc. – Điện áp nguồn đầu vào quá cao. – Thiếu hoặc hỏng điện trở hãm/mạch hãm (nếu cần). |
– Tăng thời gian giảm tốc. – Sử dụng chế độ dừng Vdc_max control ( P515).– Xem xét lắp đặt điện trở hãm (braking resistor) và kích hoạt bộ hãm (braking chopper). – Kiểm tra điện áp nguồn cung cấp. – Kiểm tra kết nối và tình trạng của điện trở hãm (nếu có). |
| F006 | Undervoltage (Thấp áp DC Link) | – Điện áp nguồn đầu vào quá thấp hoặc sụt áp đột ngột. – Mất pha đầu vào (một hoặc nhiều pha). – Lỗi mạch chỉnh lưu hoặc tụ DC Link. |
– Kiểm tra điện áp nguồn cung cấp và độ ổn định. – Kiểm tra cầu chì, aptomat, contactor cấp nguồn cho biến tần. – Kiểm tra kết nối cáp nguồn đầu vào. |
| F011 | Overtemperature Inverter (Quá nhiệt biến tần) | – Nhiệt độ môi trường quá cao (>45°C hoặc giới hạn cho phép). – Quạt làm mát bị hỏng hoặc bị kẹt. – Đường thông gió bị tắc nghẽn (bụi bẩn). – Biến tần hoạt động quá tải liên tục. |
– Đảm bảo thông gió tốt cho tủ điện, xem xét lắp quạt hút hoặc điều hòa tủ điện nếu cần. – Kiểm tra quạt làm mát của biến tần có quay không, vệ sinh hoặc thay thế nếu cần. – Vệ sinh khe tản nhiệt, loại bỏ bụi bẩn. – Kiểm tra dòng điện hoạt động, xem xét giảm tải hoặc chọn biến tần công suất lớn hơn. |
| F015 | Motor Temperature Sensor Fault (Lỗi cảm biến nhiệt độ động cơ) | – Cảm biến nhiệt (PTC/KTY) trong động cơ bị lỗi hoặc đứt dây. – Kết nối dây cảm biến vào biến tần bị lỏng hoặc sai. |
– Kiểm tra dây tín hiệu và kết nối từ cảm biến nhiệt động cơ đến terminal tương ứng trên biến tần. – Đo kiểm tra điện trở của cảm biến nhiệt (tham khảo datasheet của cảm biến). – Nếu cảm biến hỏng, cần thay thế. Có thể tạm thời vô hiệu hóa giám sát nhiệt ( P125/P126) nhưng cần theo dõi nhiệt độ động cơ bằng phương pháp khác. |
| F023 | Fault External (Lỗi từ bên ngoài) | – Tín hiệu lỗi từ một thiết bị bên ngoài được kết nối vào một ngõ vào số (Digital Input) đã được cấu hình là External Fault. | – Kiểm tra thiết bị ngoại vi đang gửi tín hiệu lỗi (ví dụ: rơ le nhiệt ngoài, cảm biến an toàn…). – Kiểm tra dây tín hiệu và cấu hình ngõ vào số tương ứng ( P578–P582). |
| A017 | Warning: Load Limit (Cảnh báo: Giới hạn tải) | – Động cơ đang hoạt động gần hoặc đạt đến giới hạn dòng điện/mô-men đã cài đặt. | – Kiểm tra tải cơ khí có bị tăng đột ngột hoặc kẹt không. – Xem xét lại cài đặt giới hạn dòng/mô-men ( P263–P265, P492/P494).– Đây có thể là hoạt động bình thường nếu tải yêu cầu mô-men cao. |
Hành trình khám phá 6SE7013-0EP50 Simovert Masterdrives đã cho chúng ta thấy sức mạnh, sự linh hoạt và độ tin cậy vượt trội của giải pháp truyền động hàng đầu từ Siemens. Đây không chỉ là một thiết bị phần cứng, mà là một khoản đầu tư chiến lược vào tương lai vận hành hiệu quả, tiết kiệm chi phí và an toàn cho nhà máy, dây chuyền sản xuất hay công trình của Quý vị.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SE7013-0EP50 Simovert Masterdrives chính hãng Siemens với mức giá cạnh tranh, mà còn mang đến một giải pháp toàn diện, đồng hành cùng bạn trên mọi chặng đường:
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục hiệu quả và thành công. Chúng tôi tin rằng, với giải pháp truyền động mạnh mẽ 6SE7013-0EP50 Simovert Masterdrives và sự hỗ trợ chuyên nghiệp từ đội ngũ của chúng tôi, hệ thống của bạn sẽ hoạt động ổn định, hiệu quả và an toàn hơn bao giờ hết.
Thanh Thien Phu – Đồng hành cùng bạn kiến tạo tương lai sản xuất vững mạnh!
