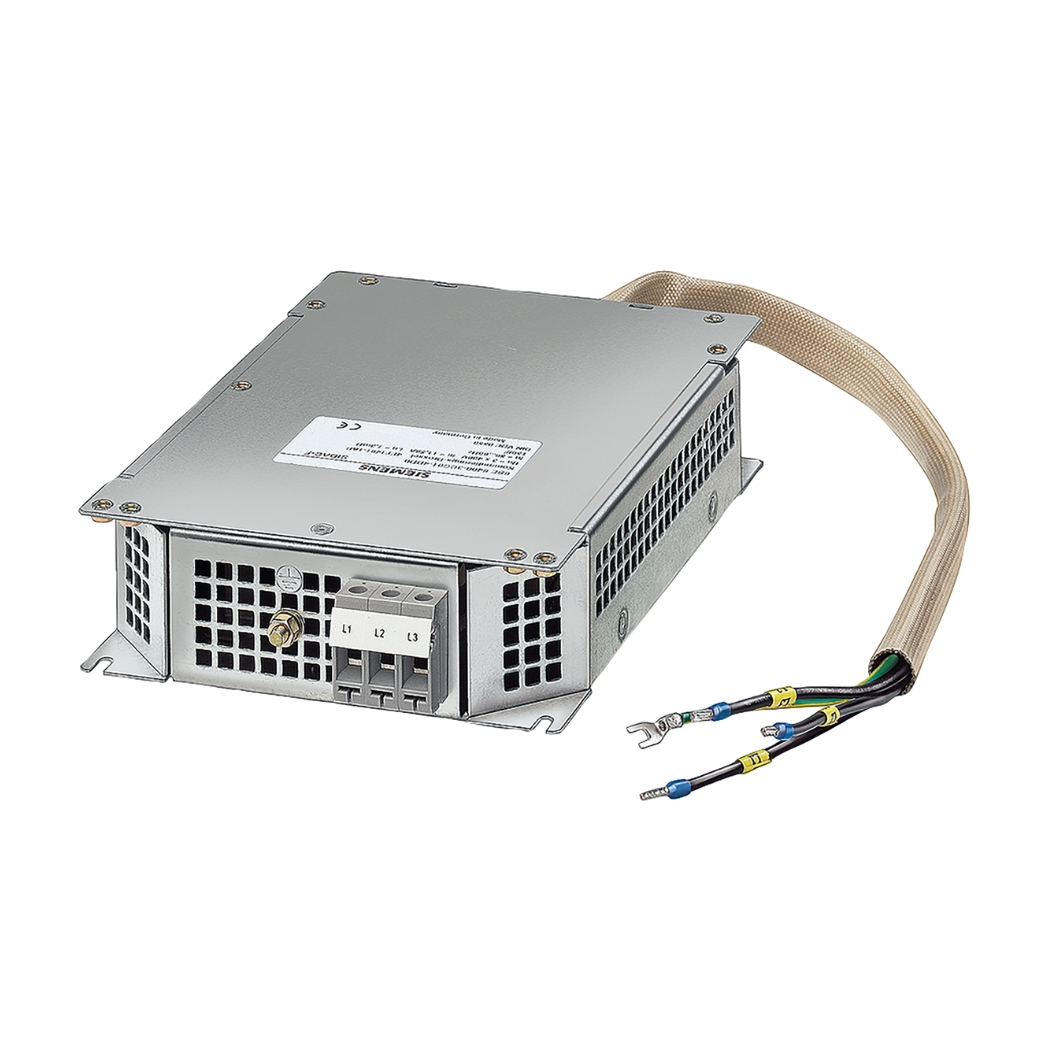

6SE6400-3CC01-0AB3 – Biến tần MM420 MICROMASTER 5 Siemens

Download tài liệu biến tần MM420

➢ Sinamics MM420 Catalogue

6SE6400-3CC01-0AB3 Siemens MICROMASTER 5, một giải pháp truyền động điện ưu việt từ tập đoàn Siemens danh tiếng toàn cầu, mang đến khả năng điều khiển động cơ không đồng bộ vượt trội, giúp các kỹ sư điện, kỹ thuật viên và chủ doanh nghiệp tài ba tối ưu hóa hiệu suất vận hành và nâng tầm hệ thống sản xuất lên một đỉnh cao mới.

Thanhthienphu.vn tự hào là cầu nối vững chắc, mang giải pháp công nghệ đỉnh cao này đến gần hơn với quý vị, đồng hành cùng sự phát triển bền vững của ngành công nghiệp Việt Nam, đem lại hiệu quả kinh tế vượt trội và sự an tâm tuyệt đối trong từng chuyển động máy móc, bộ điều khiển động cơ tiên tiến, thiết bị biến đổi tần số hiện đại.

1. Cấu Tạo Bên Trong Của Biến Tần 6SE6400-3CC01-0AB3

• Khối Chỉnh Lưu (Rectifier Unit): Đây là bộ phận đầu tiên tiếp nhận nguồn điện xoay chiều (AC) 3 pha từ lưới điện. Nhiệm vụ chính của khối này là biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC) không đổi. Siemens thường sử dụng các diode công suất chất lượng cao hoặc thyristor trong khối chỉnh lưu để đảm bảo hiệu suất chuyển đổi cao và độ ổn định.
• Mạch Liên Kết DC (DC Link Circuit): Sau khi được chỉnh lưu, dòng điện một chiều sẽ đi qua mạch liên kết DC. Thành phần chủ yếu của mạch này là các tụ điện dung lượng lớn và cuộn kháng DC (DC choke). Tụ điện có vai trò lưu trữ năng lượng và làm phẳng điện áp DC, giảm thiểu các gợn sóng (ripple) sau quá trình chỉnh lưu. Cuộn kháng DC giúp cải thiện hệ số công suất đầu vào và giảm sóng hài dòng điện trả ngược về lưới. Chất lượng của tụ điện ảnh hưởng trực tiếp đến tuổi thọ của biến tần.
• Khối Nghịch Lưu (Inverter Unit): Đây là trái tim của biến tần, thực hiện nhiệm vụ quan trọng nhất là biến đổi dòng điện một chiều (DC) từ mạch DC Link trở lại thành dòng điện xoay chiều (AC) 3 pha với tần số và biên độ điện áp có thể điều chỉnh được để cung cấp cho động cơ. Khối nghịch lưu của 6SE6400-3CC01-0AB3 sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor). Các IGBT này được điều khiển đóng cắt với tần số cao (PWM – Pulse Width Modulation) để tạo ra dạng sóng điện áp đầu ra gần sin nhất, giúp động cơ hoạt động trơn tru và hiệu quả.
• Mạch Điều Khiển (Control Circuit): Bao gồm vi xử lý (microprocessor) hoặc DSP (Digital Signal Processor) và các mạch logic phụ trợ. Đây là bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp (V/f, Vector Control), xử lý tín hiệu từ các cảm biến, nhận lệnh từ người dùng hoặc hệ thống điều khiển cấp cao hơn (PLC, HMI), giám sát trạng thái hoạt động và kích hoạt các chức năng bảo vệ khi cần thiết. Phần mềm (firmware) được nạp vào vi xử lý quyết định các tính năng và hiệu suất của biến tần.
• Hệ Thống Tản Nhiệt: Các linh kiện công suất như diode, IGBT khi hoạt động sẽ sinh nhiệt. Hệ thống tản nhiệt, bao gồm các tấm tản nhiệt (heatsink) bằng nhôm và quạt làm mát (cooling fan), có vai trò giải phóng lượng nhiệt này ra môi trường, duy trì nhiệt độ hoạt động của biến tần trong giới hạn cho phép, đảm bảo độ bền và hiệu suất. Thiết kế tản nhiệt tối ưu là một yếu tố quan trọng mà Siemens luôn chú trọng.
• Vỏ Máy (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, ẩm, và các tác động cơ học. Vỏ máy của 6SE6400-3CC01-0AB3 thường đạt cấp bảo vệ IP20, phù hợp lắp đặt trong tủ điện.
• Giao Diện Người Dùng (Operator Panel): Có thể là Bảng Điều Khiển Cơ Bản (BOP) hoặc Bảng Điều Khiển Nâng Cao (AOP), cho phép người dùng cài đặt tham số, giám sát trạng thái hoạt động, và chẩn đoán lỗi. Một số model có BOP tích hợp, một số khác yêu cầu mua rời.
• Cổng Giao Tiếp (Communication Ports): Ví dụ như cổng RS485 cho phép biến tần giao tiếp với các thiết bị khác như PLC, máy tính, hoặc các biến tần khác trong một mạng lưới, hỗ trợ các giao thức truyền thông công nghiệp như USS hoặc Modbus RTU.

2. Tính Năng Ưu Việt Của Bộ Biến Đổi Tần Số 6SE6400-3CC01-0AB3

• Điều khiển V/f tuyến tính (Linear V/f Control): Phương pháp cơ bản, phù hợp cho các ứng dụng tải đơn giản như bơm, quạt với yêu cầu không quá khắt khe về độ chính xác momen.
• Điều khiển V/f đa điểm (Multi-point V/f Control): Cho phép tùy chỉnh đường đặc tính V/f theo nhiều điểm, tối ưu hóa cho các ứng dụng đặc thù.
• Điều khiển Dòng Từ Thông (Flux Current Control – FCC): Cải thiện đáp ứng động và khả năng điều khiển momen so với V/f cơ bản, phù hợp cho các ứng dụng đòi hỏi khởi động êm và ổn định momen.
• Điều khiển Vector Không Cảm Biến (Sensorless Vector Control – SLVC): Cung cấp khả năng điều khiển momen và tốc độ chính xác ngay cả ở tốc độ thấp mà không cần encoder. Tính năng này đặc biệt hữu ích cho các ứng dụng như băng tải, máy đùn, máy trộn, nơi yêu cầu momen khởi động lớn và đáp ứng động nhanh.
• Chức Năng PID Tích Hợp: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (ví dụ: áp suất, lưu lượng, nhiệt độ) ở một giá trị đặt trước. Điều này giúp loại bỏ nhu cầu sử dụng bộ điều khiển PID rời, tiết kiệm chi phí và không gian lắp đặt, đồng thời đơn giản hóa hệ thống. Các kỹ sư tự động hóa sẽ đánh giá cao tính năng này trong các ứng dụng điều khiển vòng kín.
• Khả Năng Tiết Kiệm Năng Lượng Tối Ưu: Biến tần tự động giảm điện áp đầu ra cho động cơ khi tải nhẹ hoặc không tải (chế độ ECO, chế độ ngủ), giúp giảm tổn thất năng lượng đáng kể. Theo các nghiên cứu từ Siemens và các tổ chức độc lập, việc sử dụng biến tần cho các ứng dụng bơm và quạt có thể giúp tiết kiệm từ 20% đến 50% năng lượng tiêu thụ so với các phương pháp điều khiển truyền thống như dùng van tiết lưu hoặc damper. Ví dụ, một hệ thống bơm nước công suất 0.75kW hoạt động 10 giờ/ngày, nếu tiết kiệm được 30% năng lượng, mỗi năm có thể giảm hàng triệu đồng chi phí điện.
• Giao Diện Vận Hành Thân Thiện: Tùy chọn Bảng Điều Khiển Cơ Bản (BOP – Basic Operator Panel) hoặc Bảng Điều Khiển Nâng Cao (AOP – Advanced Operator Panel) giúp việc cài đặt, giám sát và chẩn đoán lỗi trở nên trực quan và dễ dàng hơn. AOP còn cho phép sao chép bộ thông số giữa các biến tần, tiết kiệm thời gian cài đặt hàng loạt.
• Khả Năng Kết Nối Truyền Thông Mạnh Mẽ: Tích hợp sẵn cổng RS485 hỗ trợ giao thức USS và Modbus RTU, cho phép dễ dàng kết nối biến tần vào hệ thống điều khiển tự động hóa lớn hơn như PLC, SCADA, HMI. Điều này mở ra khả năng giám sát và điều khiển từ xa, thu thập dữ liệu vận hành để phân tích và tối ưu hóa.
• Chức Năng Khởi Động Mềm (Soft Start) và Dừng Mềm (Soft Stop): Kiểm soát quá trình tăng tốc và giảm tốc của động cơ một cách từ từ, giảm sốc cơ khí, bảo vệ hộp số, khớp nối và bản thân động cơ, đồng thời giảm sụt áp lưới khi khởi động.
• Chức Năng Bắt Tốc Độ (Flying Restart): Cho phép biến tần khởi động lại một cách trơn tru vào một động cơ đang quay tự do do quán tính hoặc do ngoại lực, tránh hiện tượng quá dòng hoặc sốc cơ khí.
• Tần Số Nhảy (Skip Frequencies): Cho phép cài đặt các dải tần số mà biến tần sẽ bỏ qua khi vận hành, nhằm tránh các tần số cộng hưởng cơ khí có thể gây ra tiếng ồn, rung động quá mức hoặc hư hỏng thiết bị.
• Chức năng Hãm DC (DC Braking): Tạo ra một dòng điện một chiều vào cuộn stator của động cơ khi dừng, giúp động cơ dừng nhanh hơn và giữ cố định tại vị trí dừng.

3. Hướng Dẫn Kết Nối Biến Tần 6SE6400-3CC01-0AB3 Với Phần Mềm STARTER

Bước 1: Cài đặt phần mềm STARTER và Driver cho cáp kết nối

• Tải và cài đặt phần mềm STARTER lên máy tính của bạn.
• Cài đặt driver tương ứng cho loại cáp kết nối bạn sử dụng (ví dụ: driver cho PC Adapter USB A2). Driver thường đi kèm với cáp hoặc có thể tải từ trang hỗ trợ của Siemens.

Bước 2: Kết nối vật lý cáp

• Quan trọng: Luôn đảm bảo nguồn điện cấp cho biến tần 6SE6400-3CC01-0AB3 đã được TẮT trước khi thực hiện bất kỳ kết nối cáp nào để đảm bảo an toàn.
• Kết nối một đầu cáp vào cổng giao tiếp trên biến tần (cổng RS485 hoặc cổng dành riêng cho BOP/AOP nếu sử dụng cáp PPI).
• Kết nối đầu còn lại của cáp vào cổng USB hoặc RS232 (tùy loại cáp) trên máy tính.

Bước 3: Cấu hình giao diện PG/PC (Set PG/PC Interface) trong Windows

• Vào Control Panel của Windows, tìm và mở “Set PG/PC Interface”.
• Trong cửa sổ “Set PG/PC Interface”, chọn “Access Point of the Application” là “S7ONLINE (STEP 7)”.
• Trong danh sách “Interface Parameter Assignment Used”, chọn loại cáp kết nối bạn đang sử dụng (ví dụ: “PC Adapter USB A2.PPI” nếu dùng cáp PC Adapter ở chế độ PPI, hoặc “PC Adapter USB A2.PROFIBUS” nếu biến tần kết nối qua module Profibus và bạn đang giao tiếp qua đó, hoặc chọn giao diện tương ứng với cổng COM nếu dùng bộ chuyển USB-RS485 với Modbus/USS).
• Nhấn “Properties” để cấu hình chi tiết cho giao diện đã chọn (ví dụ: tốc độ baud, địa chỉ trạm cho PPI). Đối với MICROMASTER thường sử dụng giao thức PPI, tốc độ baud mặc định là 9.6 kbps hoặc 19.2 kbps. Địa chỉ PPI mặc định của biến tần thường là 2.

Bước 4: Khởi động phần mềm STARTER và tạo dự án mới (hoặc mở dự án có sẵn)

• Mở phần mềm STARTER.
• Tạo một dự án mới (Project -> New) hoặc mở một dự án đã có.

Bước 5: Dò tìm thiết bị trực tuyến (Go Online / Accessible Nodes)

• Trong cây dự án của STARTER, nhấp chuột phải vào tên dự án hoặc một thư mục, chọn “Insert Single Drive Unit”.
• Chọn đúng dòng biến tần (MICROMASTER 4xx series) và phiên bản firmware nếu biết, hoặc chọn “Accessible Nodes” / “Search online” để phần mềm tự động dò tìm.
• STARTER sẽ quét mạng dựa trên cấu hình PG/PC Interface đã thiết lập. Nếu kết nối thành công, biến tần 6SE6400-3CC01-0AB3 sẽ xuất hiện trong danh sách.
• Chọn biến tần tìm thấy và thêm vào dự án.

Bước 6: Kết nối trực tuyến và làm việc với biến tần

Sau khi biến tần được thêm vào dự án, nhấp chuột phải vào biểu tượng biến tần và chọn “Connect” hoặc “Go Online”.

Khi đã kết nối trực tuyến (online), bạn có thể:

• Tải thông số từ biến tần lên máy tính (Upload to PG): Để sao lưu cấu hình hiện tại.
• Tải thông số từ máy tính xuống biến tần (Download to Target Device): Để nạp cấu hình mới hoặc đã sao lưu.
• Giám sát (Monitoring): Xem các giá trị thực tế như tần số, dòng điện, điện áp, trạng thái lỗi.
• Điều khiển (Control Panel): Chạy/dừng động cơ, thay đổi tốc độ trực tiếp từ STARTER (cần kích hoạt chế độ điều khiển từ PC).
• Chẩn đoán lỗi (Diagnostics): Xem lịch sử lỗi, thông tin chi tiết về lỗi hiện tại.
• Cấu hình thông số (Parameterization): Thay đổi các thông số một cách trực quan qua các danh sách hoặc sơ đồ khối chức năng.

4. Hướng Dẫn Lập Trình 6SE6400-3CC01-0AB3

A. Phương thức lập trình:

• Sử dụng Màn hình vận hành (BOP – Basic Operator Panel hoặc AOP – Advanced Operator Panel): Đây là cách trực tiếp và phổ biến. BOP cho phép truy cập và thay đổi các thông số cơ bản. AOP cung cấp giao diện thân thiện hơn, hiển thị rõ ràng tên thông số và giá trị, hỗ trợ nhiều ngôn ngữ.
• Sử dụng Phần mềm trên máy tính (STARTER hoặc Drive ES): Như đã đề cập ở mục trước, phần mềm cung cấp giao diện đồ họa, dễ dàng quản lý hàng trăm thông số, lưu trữ cấu hình và chẩn đoán lỗi. Đây là phương pháp được khuyến nghị cho các cài đặt phức tạp hoặc khi cần quản lý nhiều biến tần.

B. Quy trình lập trình cơ bản:

1. Thu thập thông tin ứng dụng và động cơ:

• Loại tải: Bơm, quạt, băng tải, máy trộn,…
• Thông số động cơ: Công suất (kW/HP), điện áp (V), dòng điện định mức (A), tần số (Hz), tốc độ định mức (RPM), hệ số công suất (cos φ). Các thông tin này thường có trên nhãn động cơ.
• Yêu cầu vận hành: Tốc độ mong muốn, thời gian tăng tốc/giảm tốc, phương pháp điều khiển (từ terminal, truyền thông, màn hình), các chức năng bảo vệ cần thiết.

2. Nhập thông số động cơ (Motor Data – Quick Commissioning): Đây là bước quan trọng đầu tiên.

• P0100 (Motor Type Selection): Chọn loại động cơ (ví dụ: động cơ không đồng bộ).
• P0304 (Motor Voltage Rating): Điện áp định mức của động cơ.
• P0305 (Motor Current Rating): Dòng điện định mức của động cơ.
• P0307 (Motor Power Rating): Công suất định mức của động cơ (kW hoặc HP, tùy cài đặt P0100).
• P0308 (Motor CosPhi): Hệ số công suất của động cơ.
• P0310 (Motor Frequency Rating): Tần số định mức của động cơ (thường là 50Hz hoặc 60Hz).
• P0311 (Motor Speed Rating): Tốc độ định mức của động cơ (RPM).
• Sau khi nhập các thông số này, nên thực hiện P3900 (End of Quick Commissioning) để biến tần tính toán các giá trị nội bộ.

3. Cài đặt giới hạn vận hành:

• P1080 (Min. Frequency): Tần số tối thiểu.
• P1082 (Max. Frequency): Tần số tối đa.
• P1120 (Ramp-up Time): Thời gian tăng tốc từ 0Hz đến tần số tối đa.
• P1121 (Ramp-down Time): Thời gian giảm tốc từ tần số tối đa về 0Hz.

4. Chọn nguồn lệnh và nguồn đặt tần số (Command Source & Setpoint Source):

• P0700 (Command Source Selection): Chọn nguồn điều khiển chính (ví dụ: 2 = Terminal, 5 = USS/Modbus on COM link).
• P1000 (Setpoint Source Selection): Chọn nguồn đặt tần số (ví dụ: 1 = MOP setpoint (từ BOP/AOP), 2 = Analog input, 5 = USS/Modbus on COM link).

5. Cấu hình ngõ vào/ra (I/O Configuration):

• P0701 – P0706: Cấu hình chức năng cho các ngõ vào số (Digital Inputs). Ví dụ: P0701 = 1 (ON/OFF1), P0702 = 12 (Reverse).
• P0731 – P0732: Cấu hình chức năng cho các ngõ ra relay (Relay Outputs). Ví dụ: P0731 = 52.3 (Fault active).
• P0756 – P0760: Cấu hình loại và thang đo cho ngõ vào analog (Analog Inputs).

6. Cài đặt phương pháp điều khiển và các tính năng nâng cao (nếu cần):

• P1300 (Control Mode): Chọn phương pháp điều khiển (ví dụ: 0 = V/f linear, 2 = V/f quadratic, 20 = FCC).
• Cài đặt PID (P2200 – P2294), chế độ ngủ (P2360 – P2370),…

7. Thực hiện Motor Identification (P1910 – Motor Data Identification): (Khuyến nghị, đặc biệt với điều khiển FCC hoặc các ứng dụng yêu cầu độ chính xác cao). Quá trình này giúp biến tần nhận diện chính xác hơn các đặc tính của động cơ, tối ưu hóa hiệu suất điều khiển. Cần đảm bảo an toàn khi thực hiện.

8. Lưu thông số (Save Parameters): Sau khi hoàn tất cài đặt, cần lưu lại thông số vào bộ nhớ EEPROM của biến tần bằng cách cài đặt P0971 = 1 (hoặc sử dụng chức năng “Save to EEPROM” trên AOP/STARTER).

C. Một số nhóm thông số quan trọng cần lưu ý:

• Thông số động cơ (P03xx): Cực kỳ quan trọng, phải nhập chính xác.
• Thông số điều khiển (P13xx): Lựa chọn phương pháp điều khiển phù hợp.
• Thông số Ramp (P11xx): Ảnh hưởng đến độ mượt của quá trình khởi động/dừng.
• Thông số I/O (P07xx): Định nghĩa chức năng cho các kết nối vật lý.
• Thông số bảo vệ (P06xx, P02xx): Cài đặt các ngưỡng bảo vệ cho biến tần và động cơ.

5. Khắc Phục Các Lỗi Thường Gặp Trên Biến Tần 6SE6400-3CC01-0AB3
