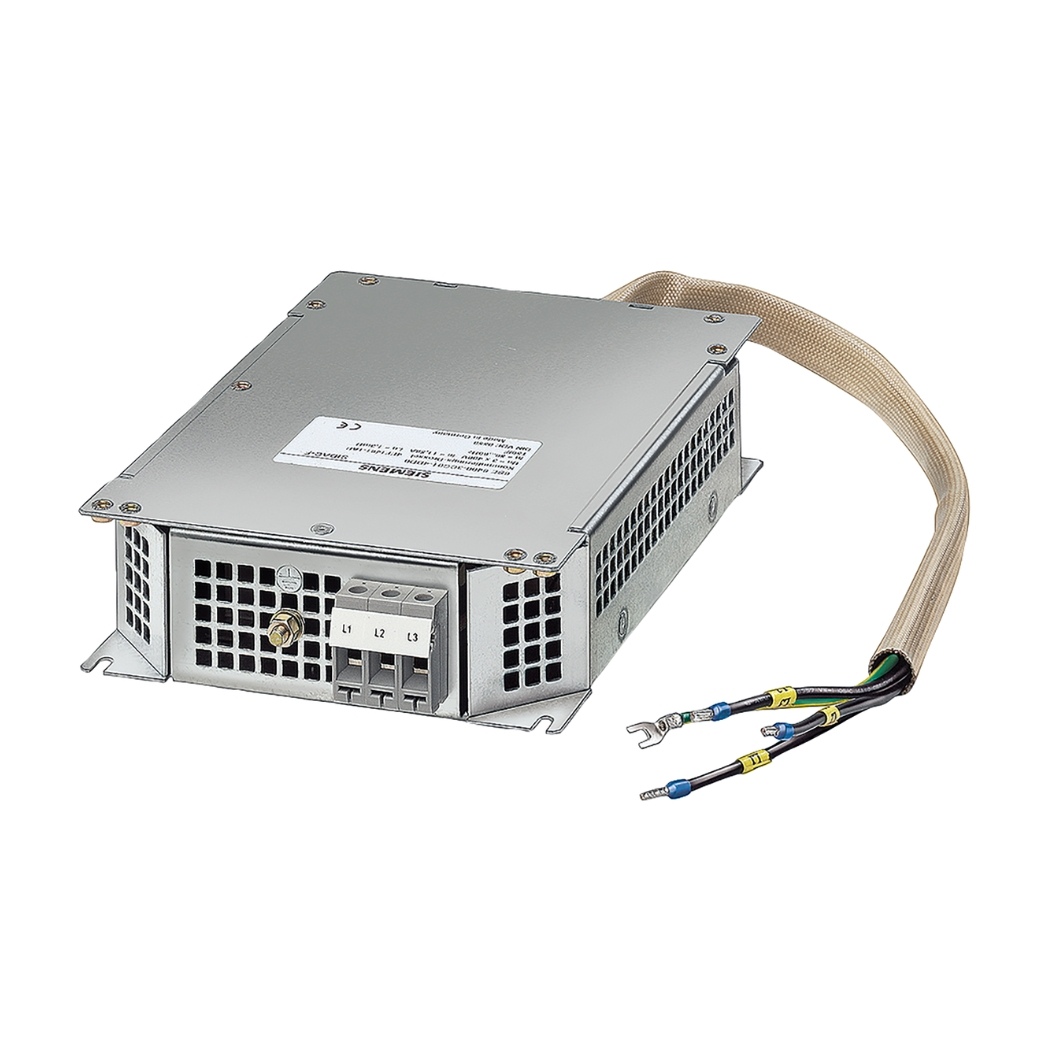

6SE6400-3CC00-4AB3 Siemens MICROMASTER 4 và toàn bộ hệ sinh thái biến tần MICROMASTER 4 không chỉ là một thiết bị điều khiển động cơ thông thường, mà còn là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất, tiết kiệm năng lượng vượt trội và đảm bảo sự vận hành ổn định, bền bỉ cho mọi ứng dụng công nghiệp, một giải pháp toàn diện được thanhthienphu.vn tâm huyết giới thiệu.
1. Khám phá cấu tạo ưu việt của 6SE6400-3CC00-4AB3
- Mạch Chỉnh Lưu (Rectifier Circuit): Đây là khối đầu tiên tiếp nhận nguồn điện xoay chiều 1 pha (200-240V). Nhiệm vụ của mạch này là chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Siemens sử dụng các diode công suất chất lượng cao, đảm bảo hiệu suất chuyển đổi tối ưu và giảm thiểu tổn hao năng lượng.
- Mạch Lọc DC Trung Gian (DC Link): Sau khi được chỉnh lưu, dòng điện một chiều sẽ được lọc phẳng bởi các tụ điện lớn. Mạch DC link này có vai trò ổn định điện áp một chiều, cung cấp nguồn năng lượng ổn định cho khối nghịch lưu và lưu trữ một phần năng lượng tái sinh từ động cơ trong quá trình hãm. Chất lượng tụ điện ảnh hưởng trực tiếp đến tuổi thọ và khả năng chịu đựng của biến tần.
- Mạch Nghịch Lưu (Inverter Circuit): Đây là trái tim của biến tần. Khối này sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để biến đổi dòng điện một chiều (DC) từ DC link trở lại thành dòng điện xoay chiều (AC) ba pha với tần số và điện áp có thể điều chỉnh được để cung cấp cho động cơ. Công nghệ điều chế độ rộng xung (PWM) được áp dụng tại đây để tạo ra dạng sóng đầu ra gần sin nhất, giúp động cơ hoạt động êm ái và hiệu quả. Các thuật toán điều khiển vector không gian (SVC) hay điều khiển Flux Current Control (FCC) được thực thi bởi vi xử lý để tối ưu hóa mô-men xoắn và tốc độ động cơ.
- Mạch Điều Khiển (Control Circuit): Bao gồm vi xử lý (microprocessor) hoặc DSP (Digital Signal Processor) mạnh mẽ, cùng với các mạch logic, bộ nhớ và các giao diện vào/ra. Mạch điều khiển nhận tín hiệu từ người dùng (qua bảng điều khiển BOP/AOP, đầu vào số/tương tự) hoặc từ hệ thống điều khiển cấp cao hơn (qua truyền thông RS485, Profibus). Nó xử lý thông tin, thực thi các thuật toán điều khiển, tạo tín hiệu PWM cho mạch nghịch lưu, đồng thời giám sát và bảo vệ biến tần cũng như động cơ. Đây là bộ não của thiết bị điều khiển tốc độ động cơ Siemens 6SE6400-3CC00-4AB3.
- Hệ Thống Tản Nhiệt: Với các linh kiện công suất hoạt động, việc tản nhiệt hiệu quả là vô cùng quan trọng. Biến tần 6SE6400-3CC00-4AB3 thường được trang bị quạt làm mát và các tấm tản nhiệt bằng nhôm được thiết kế tối ưu để duy trì nhiệt độ hoạt động an toàn cho các linh kiện, kéo dài tuổi thọ sản phẩm.
- Các Khối Chức Năng Phụ Trợ: Bao gồm mạch cấp nguồn phụ, mạch bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, và các giao diện truyền thông. Module hãm DC tích hợp cũng là một phần quan trọng, cho phép dừng động cơ nhanh chóng và an toàn.
2. Các tính năng chính của sản phẩm 6SE6400-3CC00-4AB3
- Điều khiển V/f (Voltage/Frequency): Bao gồm V/f tuyến tính, V/f đa điểm (multi-point V/f) và V/f với điều khiển dòng từ thông (FCC – Flux Current Control). Phương pháp này phù hợp với các ứng dụng bơm, quạt, băng tải cơ bản, nơi không yêu cầu độ chính xác quá cao về mô-men xoắn và tốc độ.
- Điều khiển Vector Không Gian Không Cảm Biến (Sensorless Vector Control – SVC): (Thường có trên dòng MICROMASTER 440, một số model 420 có thể có hạn chế). Tính năng này cho phép điều khiển mô-men xoắn và tốc độ động cơ một cách chính xác hơn ngay cả ở tốc độ thấp mà không cần sử dụng encoder, lý tưởng cho các ứng dụng đòi hỏi đáp ứng động tốt như máy công cụ, máy nâng hạ.
- Chức Năng Tự Động Tinh Chỉnh (Auto-tuning): Biến tần có khả năng tự động nhận diện các thông số của động cơ (motor identification) để tối ưu hóa hiệu suất điều khiển. Quá trình này giúp thiết lập các tham số điều khiển phù hợp nhất với động cơ được kết nối, tiết kiệm thời gian cài đặt cho kỹ thuật viên.
- Khả Năng Điều Chỉnh Tốc Độ Linh Hoạt: Dải tần số đầu ra rộng từ 0 đến 650 Hz cho phép điều khiển tốc độ động cơ một cách mượt mà và chính xác trong nhiều ứng dụng khác nhau.
- Tích Hợp Bộ Hãm DC (DC Braking): Cho phép dừng động cơ nhanh chóng và có kiểm soát bằng cách bơm dòng một chiều vào cuộn dây stator, tạo ra từ trường dừng.
- Tích Hợp Sẵn Module Hãm Động Năng (Braking Chopper): Với việc tích hợp sẵn chopper hãm, biến tần 6SE6400-3CC00-4AB3 cho phép kết nối trực tiếp với điện trở hãm ngoài, giúp tiêu tán năng lượng tái sinh từ động cơ trong các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, giảm tải cho DC link.
- Tích hợp bộ hãm động năng (Braking Chopper): (Có sẵn trên nhiều model MM440 hoặc là tùy chọn) Cho phép kết nối điện trở hãm để tiêu tán năng lượng tái sinh khi động cơ giảm tốc nhanh hoặc hãm tải có quán tính lớn.
- Giao Tiếp Truyền Thông Mạnh Mẽ: Tích hợp sẵn cổng RS485 hỗ trợ giao thức USS và Modbus RTU, cho phép kết nối dễ dàng với PLC, HMI và các hệ thống SCADA. Khả năng mở rộng với các module truyền thông Profibus, DeviceNet, CANopen giúp tích hợp vào các mạng công nghiệp phức tạp hơn.
- Thiết kế nhỏ gọn, dễ lắp đặt: Tiết kiệm không gian tủ điện, dễ dàng đấu nối và bảo trì.
3. Hướng dẫn kết nối sản phẩm 6SE6400-3CC00-4AB3 với phần mềm STARTER
1. Kết nối vật lý:
- Tắt nguồn biến tần.
- Kết nối cáp từ máy tính (qua bộ chuyển đổi nếu cần) đến cổng giao tiếp tương ứng trên biến tần MICROMASTER 4. Đảm bảo kết nối đúng chân theo sơ đồ.
- Đối với kết nối USS qua RS485, thường sử dụng 2 dây (P+ và N-).
2. Cài đặt giao diện PG/PC trong STARTER:
- Mở phần mềm STARTER.
- Trong menu
Options
, chọn Set PG/PC Interface
.
- Chọn giao diện phù hợp với phương thức kết nối bạn đang sử dụng (ví dụ: PC Adapter (USS) cho kết nối qua bộ chuyển đổi USB-RS485, hoặc card PROFIBUS nếu dùng PROFIBUS).
- Cấu hình các thông số cho giao diện đã chọn (ví dụ: cổng COM, tốc độ baud). Tốc độ baud mặc định cho USS trên MICROMASTER 4 thường là 9600 bps. Địa chỉ biến tần cũng cần được thiết lập trên biến tần (thường qua tham số P2011).
3. Tạo dự án mới hoặc mở dự án có sẵn trong STARTER:
- Nếu tạo dự án mới, bạn cần thêm thiết bị biến tần MICROMASTER 4 vào dự án.
- Chọn đúng model biến tần (ví dụ: MICROMASTER 440) và phiên bản firmware.
4. Thiết lập kết nối trực tuyến (Go Online):
- Trong cây dự án của STARTER, chọn đối tượng biến tần bạn muốn kết nối.
- Nhấp chuột phải và chọn
Target device
-> Connect online
hoặc sử dụng nút biểu tượng tương ứng trên thanh công cụ.
- STARTER sẽ cố gắng thiết lập kết nối với biến tần. Nếu các cài đặt giao diện và địa chỉ chính xác, kết nối sẽ thành công.
5. Tải cấu hình từ biến tần (Upload) hoặc nạp cấu hình xuống biến tần (Download):
- Sau khi kết nối thành công, bạn có thể tải (upload) toàn bộ thông số từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa.
- Hoặc, nếu bạn đã có một file cấu hình sẵn, bạn có thể nạp (download) cấu hình đó xuống biến tần.
- Luôn cẩn trọng khi nạp cấu hình, đảm bảo cấu hình đó phù hợp với ứng dụng và động cơ.
4. Cách lập trình sản phẩm 6SE6400-3CC00-4AB3
Bước 1: Chuẩn Bị Trước Khi Cài Đặt
- Đọc Kỹ Tài Liệu: Luôn tham khảo tài liệu hướng dẫn sử dụng (Operating Instructions) và danh sách tham số (Parameter List) của dòng MICROMASTER 4. Mỗi tham số đều có ý nghĩa và dải giá trị cụ thể. Tài liệu này có thể tìm thấy trên website thanhthienphu.vn hoặc trang hỗ trợ của Siemens.
- Xác Định Thông Số Động Cơ: Ghi lại các thông số trên nhãn động cơ như công suất (kW/HP), điện áp định mức (V), dòng điện định mức (A), tần số định mức (Hz), tốc độ định mức (RPM), hệ số công suất (cos φ).
- Hiểu Rõ Yêu Cầu Ứng Dụng: Xác định phương pháp điều khiển (V/f, SVC), yêu cầu về thời gian tăng/giảm tốc, các giới hạn tốc độ, các tín hiệu điều khiển (start/stop, đặt tốc độ từ đâu), các chức năng bảo vệ cần thiết.
Bước 2: Truy Cập Chế Độ Cài Đặt Tham Số
- Qua BOP/AOP: Nhấn phím “P” trên BOP/AOP để vào chế độ cài đặt. Sử dụng các phím mũi tên lên/xuống để chọn tham số, phím “P” để vào xem/thay đổi giá trị, và các phím mũi tên để thay đổi giá trị. Nhấn “P” lần nữa để lưu.
- Qua Phần Mềm STARTER: Kết nối biến tần với máy tính như hướng dẫn ở mục trước. Đi đến mục “Parameter” hoặc “Expert list” để xem và thay đổi giá trị các tham số.
Bước 3: Cài Đặt Các Tham Số Cơ Bản (Quick Commissioning) Siemens MICROMASTER 4 thường có một nhóm tham số cho việc cài đặt nhanh (ví dụ, P0010 = 1 để bắt đầu Quick Commissioning). Các tham số quan trọng cần nhập bao gồm:
- P0100: Lựa chọn tiêu chuẩn công suất (Châu Âu kW / Bắc Mỹ HP).
- P0304: Điện áp định mức của động cơ (V).
- P0305: Dòng điện định mức của động cơ (A).
- P0307: Công suất định mức của động cơ (kW hoặc HP tùy P0100).
- P0308: Hệ số công suất định mức của động cơ (cos φ).
- P0310: Tần số định mức của động cơ (Hz).
- P0311: Tốc độ định mức của động cơ (RPM).
- P0205: Loại ứng dụng (ví dụ, bơm/quạt, băng tải).
- P1300: Chế độ điều khiển (ví dụ, 0: V/f tuyến tính, 20: SVC cho MICROMASTER 440).
- Sau khi nhập các thông số này, thường cần chạy quy trình nhận dạng động cơ (Motor Identification – P1910 = 1 hoặc 3) để biến tần tự tối ưu hóa. Đảm bảo động cơ có thể quay tự do (nếu chọn P1910=1, nhận dạng khi quay) hoặc không quay (P1910=3, nhận dạng khi đứng yên).
Bước 4: Cài Đặt Các Tham Số Vận Hành Chi Tiết
Nguồn Lệnh Điều Khiển (Command Source) và Nguồn Đặt Tốc Độ (Setpoint Source):
- P0700: Chọn nguồn lệnh (ví dụ, 1: BOP, 2: Terminal, 5: USS/Modbus).
- P1000: Chọn nguồn đặt tần số/tốc độ (ví dụ, 1: BOP, 2: Analog input, 5: USS/Modbus).
Thời Gian Tăng Tốc/Giảm Tốc:
- P1120: Thời gian tăng tốc (Ramp-up time).
- P1121: Thời gian giảm tốc (Ramp-down time).
Giới Hạn Tần Số/Tốc Độ:
- P1080: Tần số tối thiểu (Min. frequency).
- P1082: Tần số tối đa (Max. frequency).
Cấu Hình Đầu Vào/Ra Số và Tương Tự:
- P0701 – P0703: Chức năng của các đầu vào số DI1-DI3.
- P0731: Chức năng của đầu ra rơle.
- P0756 – P0760: Cấu hình đầu vào tương tự (loại tín hiệu, scaling).
- P0771: Cấu hình đầu ra tương tự.
Các Chức Năng Bảo Vệ:
- P0640: Hệ số quá tải động cơ (Motor overload factor I2t).
- P0290: Giám sát nhiệt độ động cơ (PTC/KTY).
Truyền Thông:
- P2010: Tốc độ baud cho USS/Modbus.
- P2011: Địa chỉ biến tần trên mạng.
Bước 5: Lưu Tham Số và Chạy Thử
- Sau khi hoàn tất cài đặt, cần lưu lại các thay đổi. Với BOP/AOP, thông thường việc thoát khỏi chế độ tham số sẽ tự động hỏi lưu. Với STARTER, cần thực hiện lệnh “Download to device” và có thể chọn lưu vào EEPROM (P0971 = 1).
- Chạy thử nghiệm hệ thống ở các tốc độ khác nhau, kiểm tra đáp ứng, dòng điện, nhiệt độ để đảm bảo mọi thứ hoạt động ổn định và chính xác.
5. Khắc phục một số lỗi thường gặp trên 6SE6400-3CC00-4AB3
Mã lỗi/Cảnh báo |
Tên lỗi/Cảnh báo (Tiếng Anh thường gặp) |
Nguyên nhân có thể |
Hướng khắc phục gợi ý |
F0001 |
Overcurrent |
Quá dòng. Thời gian tăng/giảm tốc quá ngắn, tải quá nặng, ngắn mạch đầu ra, lỗi động cơ, thông số động cơ cài đặt sai, chạm đất ngõ ra. |
Kiểm tra tải, tăng thời gian tăng/giảm tốc (P1120, P1121). Kiểm tra cáp động cơ, cuộn dây động cơ. Kiểm tra thông số động cơ (P0304-P0311). Kiểm tra Motor ID (P1910). Kiểm tra bộ lọc EMC 6SE6400-3CC00-4AB3 có bị đấu nối sai gây chạm chập không. |
F0002 |
Overvoltage |
Quá áp DC link. Điện áp nguồn quá cao, thời gian giảm tốc quá ngắn với tải có quán tính lớn (gây tái sinh năng lượng), điện trở hãm (nếu có) bị lỗi hoặc không đủ công suất. |
Kiểm tra điện áp nguồn. Tăng thời gian giảm tốc (P1121). Sử dụng hoặc kiểm tra điện trở hãm. Kích hoạt chức năng điều khiển Vdc_max (P1240, P1254). |
F0003 |
Undervoltage |
Thấp áp DC link. Điện áp nguồn quá thấp, mất pha đầu vào, lỗi mạch nạp DC link. |
Kiểm tra điện áp nguồn, các pha đầu vào. Kiểm tra cầu chì, CB. Chờ điện áp ổn định. |
F0004 |
Inverter Over Temperature |
Quá nhiệt biến tần. Nhiệt độ môi trường quá cao, quạt làm mát lỗi, khe thông gió bị cản trở, biến tần hoạt động quá tải lâu dài, tần số đóng ngắt (P1800) quá cao. |
Cải thiện thông gió, làm sạch bộ tản nhiệt. Kiểm tra quạt. Giảm nhiệt độ môi trường. Giảm tải hoặc tần số đóng ngắt. |
F0005 |
I2t Inverter Overload |
Quá tải biến tần (tính theo I²t). Biến tần hoạt động với dòng điện cao hơn định mức trong thời gian dài. |
Kiểm tra tải cơ khí, đảm bảo biến tần được chọn đúng công suất cho ứng dụng. Giảm tải hoặc xem xét sử dụng biến tần công suất lớn hơn. |
F0011 |
Motor Over Temperature (I2t) |
Quá nhiệt động cơ (tính theo I²t từ dòng điện). Động cơ bị quá tải, thông số I2t động cơ (P0610, P0611) cài đặt sai, làm mát động cơ kém. |
Kiểm tra tải cơ khí, làm mát động cơ. Kiểm tra và điều chỉnh P0610, P0611 cho phù hợp với động cơ. |
F0012 |
Inverter Temp. Signal Lost |
Mất tín hiệu cảm biến nhiệt độ biến tần. Lỗi phần cứng bên trong biến tần. |
Liên hệ nhà cung cấp hoặc bộ phận dịch vụ của Siemens. Thanhthienphu.vn có thể hỗ trợ kiểm tra. |
F0022 |
Power Stack Fault |
Lỗi phần cứng khối công suất. Thường liên quan đến IGBT, Diode. |
Đây là lỗi nghiêm trọng. Liên hệ nhà cung cấp hoặc bộ phận dịch vụ của Siemens. Cần kỹ thuật viên có chuyên môn kiểm tra. |
F0051/F0052 |
Parameter EEPROM Fault |
Lỗi bộ nhớ EEPROM lưu thông số. |
Thử thực hiện Factory Reset (P0010=30, P0970=1) và cài đặt lại thông số. Nếu lỗi vẫn còn, có thể phần cứng bị lỗi. |
F0070/F0071/F0072 |
CB Setpoint Fault (Profibus, USS, CAN) |
Lỗi giao tiếp truyền thông. Cáp lỗi, nhiễu, cài đặt sai địa chỉ, tốc độ baud, hoặc module truyền thông lỗi. Việc lắp đặt bộ lọc EMC 6SE6400-3CC00-4AB3 không đúng cách hoặc không nối đất tốt có thể gây nhiễu làm ảnh hưởng truyền thông. |
Kiểm tra cáp kết nối, đầu nối. Kiểm tra cài đặt truyền thông (địa chỉ, tốc độ baud). Kiểm tra điện trở đầu cuối của bus. Đảm bảo hệ thống nối đất tốt cho cả biến tần và bộ lọc. |
A0501/A0502/A0503 |
Current/Voltage/Temp. Limit |
Cảnh báo đạt giới hạn dòng điện/điện áp/nhiệt độ. Biến tần đang tự điều chỉnh để không vượt ngưỡng gây lỗi. |
Kiểm tra tải, điện áp nguồn, điều kiện làm mát. Đây là dấu hiệu cho thấy biến tần đang hoạt động gần ngưỡng giới hạn. |
