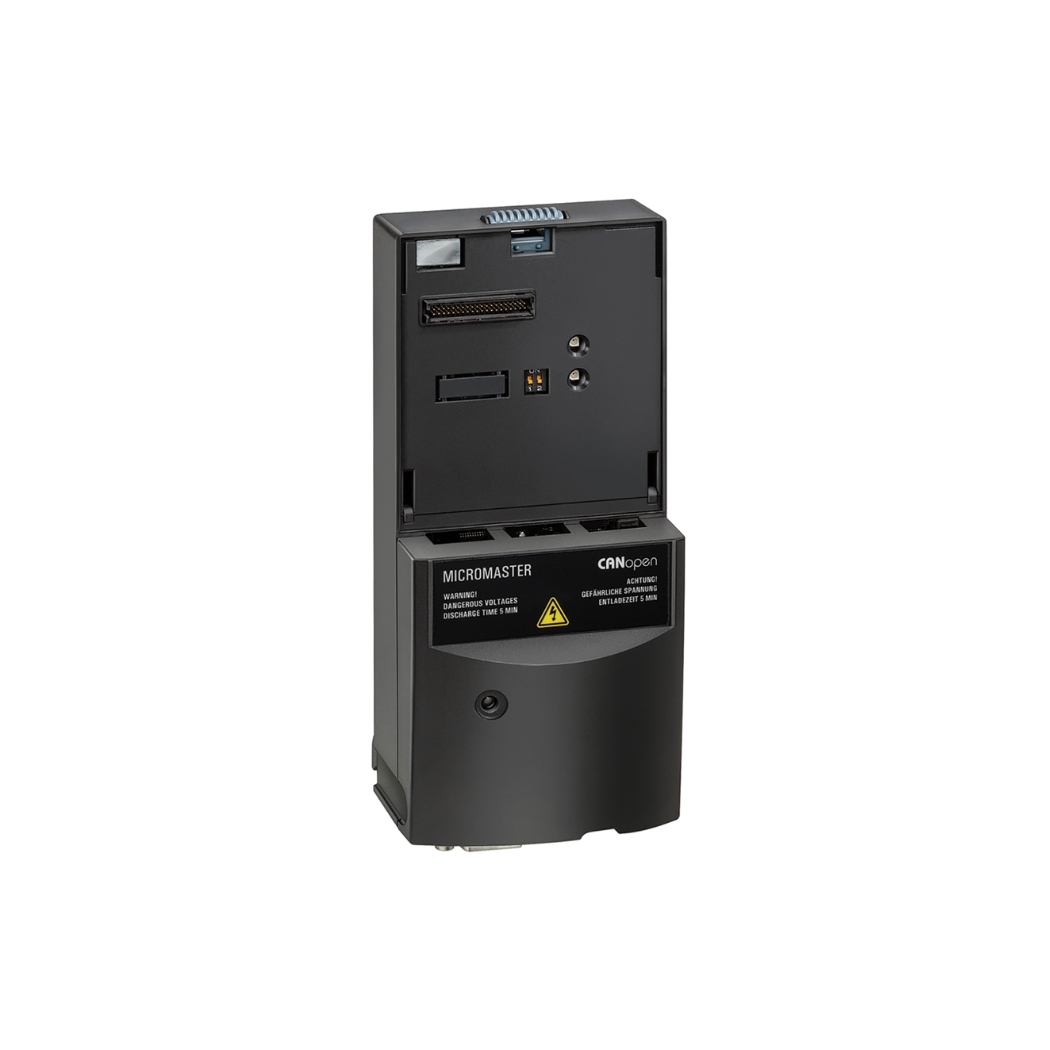

6SE6400-1CB00-0AA0 – Phụ kiện biến tần MM420 Siemens

Download tài liệu biến tần MM420

➢ Sinamics MM420 Catalogue

6SE6400-1CB00-0AA0 Phụ kiện biến tần MM420: Giải Pháp Tối Ưu Cho Hệ Thống Điều Khiển Động Cơ Hiện Đại và Hiệu Quả tại thanhthienphu.vn.

Đây không chỉ là một linh kiện thay thế, mà còn là chìa khóa mở ra cánh cửa nâng cấp toàn diện, giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp kiến tạo nên những dây chuyền sản xuất thông minh, tiết kiệm năng lượng và vận hành bền bỉ, góp phần vào sự phát triển vững mạnh của doanh nghiệp trong kỷ nguyên công nghiệp 4.0.

1. Cấu tạo sản phẩm 6SE6400-1CB00-0AA0

• Bo mạch chủ (Main Board): Trái tim của 6SE6400-1CB00-0AA0 là một bo mạch điện tử được thiết kế nhỏ gọn, tích hợp các vi mạch xử lý chuyên dụng cho giao tiếp truyền thông. Trên bo mạch này chứa đựng các linh kiện điện tử chất lượng cao, được lựa chọn cẩn thận để chịu được môi trường công nghiệp khắc nghiệt, từ biến động nhiệt độ đến nhiễu điện từ. Các đường mạch được bố trí khoa học, tối ưu hóa cho việc truyền tín hiệu tốc độ cao và giảm thiểu suy hao.
• Cổng kết nối RS485: Đây là giao diện vật lý chính cho phép module kết nối với thế giới bên ngoài. Thông thường, cổng RS485 trên 6SE6400-1CB00-0AA0 được thiết kế dưới dạng terminal dạng khối vít (screw terminal block), giúp việc đấu nối dây tín hiệu trở nên dễ dàng, chắc chắn và đáng tin cậy. Các chân kết nối được đánh dấu rõ ràng (thường là A/+, B/- và GND) để tránh nhầm lẫn trong quá trình lắp đặt. Cổng này hỗ trợ kết nối half-duplex, phù hợp với các giao thức USS và Modbus RTU.
• Bộ vi điều khiển (Microcontroller Unit – MCU): Một MCU nhỏ gọn nhưng mạnh mẽ được tích hợp để xử lý các tác vụ liên quan đến giao thức truyền thông. Nó đóng vai trò là cầu nối, phiên dịch các lệnh từ thiết bị chủ (master) như PLC hoặc HMI sang ngôn ngữ mà biến tần MM420 hiểu được, và ngược lại, truyền dữ liệu trạng thái từ biến tần trở lại thiết bị chủ.
• Các linh kiện hỗ trợ: Bao gồm các điện trở đầu cuối (terminating resistors) có thể lựa chọn được (thường qua jumper hoặc switch nhỏ) để đảm bảo chất lượng tín hiệu trên đường truyền RS485 dài, các tụ điện lọc nhiễu, và có thể cả các optocoupler để cách ly quang, tăng cường khả năng chống nhiễu và bảo vệ mạch.
• Đầu nối với biến tần (Interface to Inverter): Module được thiết kế với một đầu cắm chuyên biệt để kết nối trực tiếp và an toàn vào một khe cắm mở rộng (option slot) đã được Siemens thiết kế sẵn trên bo mạch điều khiển chính của biến tần Micromaster 420. Cơ chế kết nối này đảm bảo sự tiếp xúc tốt, truyền tải dữ liệu ổn định và cấp nguồn trực tiếp từ biến tần cho module, loại bỏ nhu cầu về nguồn cấp ngoài phức tạp.

2. Các tính năng chính của sản phẩm 6SE6400-1CB00-0AA0

• Hỗ trợ giao thức USS (Universal Serial Interface): Đây là giao thức truyền thông nối tiếp do Siemens phát triển, được tối ưu hóa cho việc kết nối các biến tần Siemens với các thiết bị điều khiển của hãng như PLC SIMATIC S7. Với USS, việc trao đổi dữ liệu, cài đặt thông số, ra lệnh điều khiển (chạy/dừng, thay đổi tốc độ) và đọc trạng thái biến tần trở nên vô cùng đơn giản và hiệu quả. Điều này đặc biệt hữu ích cho các hệ thống sử dụng đồng bộ thiết bị Siemens, tạo nên một giải pháp truyền thông công nghiệp liền mạch.
• Hỗ trợ giao thức Modbus RTU: Modbus là một trong những giao thức truyền thông công nghiệp phổ biến và được hỗ trợ rộng rãi nhất trên thế giới. Việc 6SE6400-1CB00-0AA0 hỗ trợ Modbus RTU (qua RS485) cho phép biến tần MM420 dễ dàng tích hợp với các hệ thống SCADA, HMI, PLC của nhiều hãng khác nhau, mang lại sự linh hoạt tối đa trong thiết kế hệ thống tự động hóa. Các kỹ sư có thể thoải mái lựa chọn thiết bị từ các nhà cung cấp khác nhau mà vẫn đảm bảo khả năng giao tiếp hiệu quả với biến tần.
• Tích hợp dễ dàng và nhanh chóng: Với thiết kế dạng module cắm trực tiếp (plug-in) vào khe cắm mở rộng trên biến tần MM420, việc lắp đặt 6SE6400-1CB00-0AA0 trở nên vô cùng tiện lợi. Không cần các thao tác đấu nối phức tạp hay cấu hình phần cứng rườm rà, giúp tiết kiệm thời gian và công sức cho đội ngũ kỹ thuật, đặc biệt quan trọng trong các dự án xây dựng nhà máy, khu công nghiệp đòi hỏi tiến độ nhanh.
• Nâng cao khả năng giám sát và điều khiển từ xa: Khi kết nối biến tần MM420 với hệ thống điều khiển trung tâm thông qua 6SE6400-1CB00-0AA0, người vận hành có thể giám sát toàn bộ trạng thái hoạt động của động cơ (tốc độ, dòng điện, điện áp, nhiệt độ), các cảnh báo, lỗi từ một vị trí tập trung. Đồng thời, có thể gửi lệnh điều khiển, thay đổi thông số vận hành từ xa, giúp tối ưu hóa quy trình, phản ứng nhanh với các sự cố và giảm thiểu chi phí nhân công vận hành trực tiếp tại máy.
• Tăng cường độ tin cậy và ổn định hệ thống: Việc sử dụng một module truyền thông chính hãng Siemens như 6SE6400-1CB00-0AA0 đảm bảo sự tương thích hoàn hảo với biến tần MM420, giảm thiểu nguy cơ lỗi giao tiếp hay xung đột phần mềm. Các giao thức truyền thông được triển khai một cách chuẩn mực, giúp đường truyền tín hiệu ổn định, tin cậy ngay cả trong môi trường công nghiệp nhiều nhiễu. Điều này góp phần nâng cao tuổi thọ của thiết bị và đảm bảo an toàn cho toàn bộ hệ thống truyền động điện.
• Giải pháp tiết kiệm chi phí hiệu quả: So với việc đầu tư vào các giải pháp kết nối phức tạp hoặc các dòng biến tần cao cấp hơn chỉ để có tính năng truyền thông, 6SE6400-1CB00-0AA0 là một lựa chọn kinh tế và thông minh. Nó cho phép tận dụng tối đa năng lực của biến tần MM420 hiện có, chỉ cần bổ sung một module nhỏ gọn là đã có thể nâng cấp đáng kể khả năng kết nối, giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu mà vẫn đạt được mục tiêu tự động hóa. Đây là yếu tố hấp dẫn đối với các chủ doanh nghiệp nhỏ và vừa có mức thu nhập từ 25-30+ triệu/tháng, luôn tìm kiếm giải pháp tối ưu về chi phí và hiệu quả.

3. Hướng dẫn kết nối sản phẩm 6SE6400-1CB00-0AA0 với phần mềm

Bước 1: Cài đặt phần mềm và Driver:

• Cài đặt phần mềm STARTER (hoặc Drive ES) lên máy tính.
• Cài đặt driver cho cáp chuyển đổi USB-to-RS485. Sau khi cài đặt, kiểm tra trong Device Manager của Windows để xem cổng COM ảo đã được tạo thành công hay chưa. Ghi nhớ số hiệu cổng COM này (ví dụ: COM3, COM4).

Bước 2: Kết nối phần cứng:

• TẮT NGUỒN BIẾN TẦN trước khi thực hiện bất kỳ kết nối dây nào để đảm bảo an toàn.
• Kết nối cáp USB-to-RS485: Một đầu cắm vào cổng USB của máy tính, đầu kia (các dây P+, N-, và có thể cả GND) kết nối vào các cọc đấu RS485 tương ứng trên biến tần MM420. Tham khảo tài liệu của MM420 để biết vị trí chính xác của các cọc đấu này (thường là cọc 30 (P+) và 29 (N-) trên terminal X30).
• Đảm bảo kết nối chắc chắn và đúng cực.
• Sau khi kết nối xong, cấp nguồn trở lại cho biến tần MM420.

Bước 3: Cấu hình giao tiếp trong phần mềm STARTER (hoặc Drive ES):

Mở phần mềm STARTER.

Tạo một dự án mới hoặc mở dự án hiện có.

Trong STARTER, bạn cần thiết lập kết nối trực tuyến (online access) đến biến tần.

• Tìm mục “Accessible Nodes” hoặc “Set PG/PC Interface”.
• Trong “Set PG/PC Interface”, chọn giao diện phù hợp. Nếu sử dụng cáp USB-RS485, bạn có thể cần chọn một giao diện như “PC Adapter (PPI)” hoặc “Serial (USS)” và cấu hình cổng COM đã nhận ở Bước 1, cùng với các thông số giao tiếp như baud rate (ví dụ: 9600, 19200, 38400 bps), parity, data bits, stop bits. Các thông số này phải khớp với cài đặt trên biến tần MM420 (tham khảo P2009 – P2014 trên MM420). Địa chỉ biến tần (P2011) cũng cần được thiết lập.

Sau khi cấu hình giao diện, thử tìm kiếm các thiết bị trực tuyến (“Accessible Devices” hoặc “Update Accessible Nodes”). Nếu mọi thứ chính xác, STARTER sẽ nhận diện được biến tần MM420.

Bước 4: Tải cấu hình (Upload) từ biến tần lên phần mềm (Khuyến nghị):

• Khi biến tần được nhận diện, chọn nó và thực hiện thao tác “Upload device to PG/PC” (Tải cấu hình từ thiết bị lên máy tính). Điều này giúp bạn có được cấu hình hiện tại của biến tần, bao gồm cả các I/O từ module 6SE6400-1CB00-0AA0.
• Lưu dự án lại.

Bước 5: Cấu hình và giám sát I/O của module 6SE6400-1CB00-0AA0:

• Trong cây dự án của STARTER, tìm đến mục cấu hình thông số (Parameters) của biến tần MM420.
• Các thông số liên quan đến I/O mở rộng (từ P0731 đến P0748 cho Analog Inputs/Outputs, và các thông số liên quan đến Digital Inputs/Outputs trên module) sẽ có thể truy cập và chỉnh sửa.
• Ví dụ, bạn có thể gán chức năng cho từng Digital Input mở rộng (ví dụ: P0701-P070x tương ứng với DI0-DIx, nhưng các DI mở rộng sẽ có dãy thông số riêng, cần tra cứu trong danh sách thông số của MM420 khi có module mở rộng).
• Bạn có thể cấu hình dải tín hiệu cho Analog Inputs/Outputs mở rộng (ví dụ: chọn 0-10V hay 4-20mA).
• Phần mềm cũng cho phép giám sát trạng thái thực tế của các I/O này trong thời gian thực, rất hữu ích cho việc kiểm tra và gỡ lỗi.

Bước 6: Tải cấu hình mới (Download) xuống biến tần (nếu có thay đổi):

• Sau khi đã thay đổi các thông số mong muốn, thực hiện thao tác “Download to device” (Tải cấu hình xuống thiết bị).
• CẢNH BÁO: Việc thay đổi thông số có thể ảnh hưởng đến hoạt động của động cơ. Hãy đảm bảo bạn hiểu rõ ý nghĩa của từng thông số trước khi thay đổi và tải xuống. Nên sao lưu cấu hình gốc trước khi thực hiện.

4. Cách lập trình sản phẩm 6SE6400-1CB00-0AA0

A. Các Bước Cấu Hình Cơ Bản (Quick Commissioning): Đây là các bước tối thiểu để biến tần có thể hoạt động với một động cơ tiêu chuẩn.

1. Reset về cài đặt gốc (Factory Reset – Tùy chọn): Nếu muốn bắt đầu lại từ đầu, cài P0010 = 30 (Factory reset) và P0970 = 1 (Execute factory reset). Biến tần sẽ khởi động lại với các giá trị mặc định. Cẩn thận: Thao tác này sẽ xóa toàn bộ cài đặt hiện tại.

2. Chọn ứng dụng/macro (P0010 = 0 – Ready): Đảm bảo P0010 = 0 để cho phép cài đặt.

3. Nhập thông số động cơ (Motor Data): Đây là bước quan trọng nhất.

• P0100: Chọn chế độ V/f hoặc Vector control (0=V/f tuyến tính, 1=V/f với FCC, 2=V/f bình phương, 3=V/f đa điểm, 20=Sensorless Vector Control).
• P0304: Điện áp định mức động cơ (V) – Lấy từ nhãn động cơ.
• P0305: Dòng điện định mức động cơ (A) – Lấy từ nhãn động cơ.
• P0307: Công suất định mức động cơ (kW hoặc HP, tùy P0100) – Lấy từ nhãn động cơ.
• P0308: Hệ số công suất động cơ (Cos Phi) – Lấy từ nhãn động cơ.
• P0310: Tần số định mức động cơ (Hz) – Thường là 50Hz hoặc 60Hz.
• P0311: Tốc độ định mức động cơ (RPM) – Lấy từ nhãn động cơ.

4. Tối ưu hóa động cơ (Motor Identification – P1910): Sau khi nhập thông số động cơ, nên thực hiện Motor ID để biến tần nhận dạng chính xác các đặc tính của động cơ, giúp điều khiển tối ưu hơn, đặc biệt với chế độ Vector Control.

• Cài P0010 = 1 (Quick commissioning).
• Cài P1910 = 1 (Motor data identification and rotating measurement) hoặc P1910 = 3 (Complete identification at standstill). Đảm bảo động cơ có thể quay tự do nếu chọn P1910=1.
• Nhấn RUN. Biến tần sẽ tự động thực hiện quá trình nhận dạng. Sau khi hoàn tất, P1910 sẽ tự trở về 0.

5. Cài đặt giới hạn:

• P1080: Tần số tối thiểu (Hz).
• P1082: Tần số tối đa (Hz).

6. Cài đặt thời gian tăng/giảm tốc:

• P1120: Thời gian tăng tốc (Ramp-up time – giây).
• P1121: Thời gian giảm tốc (Ramp-down time – giây).

7. Chọn nguồn lệnh điều khiển (Command Source – P0700):

• 1: BOP (điều khiển từ bàn phím trên phụ kiện 6SE6400-1CB00-0AA0).
• 2: Terminal (điều khiển từ các đầu vào số DI).
• 5: USS on COM link (điều khiển qua truyền thông Modbus RTU hoặc USS).

8. Chọn nguồn đặt tần số (Setpoint Source – P1000):

• 1: MOP setpoint (đặt tần số từ BOP).
• 2: Analog input (đặt tần số từ đầu vào analog AI).
• 5: USS on COM link (đặt tần số qua truyền thông).

B. Ví Dụ Cấu Hình Một Số Tham Số Phổ Biến Khác:

• P1300 (Control Mode): Chọn chế độ điều khiển (V/f, Vector). Nên để 20 (Sensorless Vector Control) cho nhiều ứng dụng đòi hỏi momen ổn định.
• P0640 (Motor Overload Factor %): Cài đặt mức bảo vệ quá tải cho động cơ, thường để 110% – 150% tùy ứng dụng.
• P0701 – P0704 (Digital Input Functions): Gán chức năng cho các đầu vào số (DI1, DI2, DI3, DI4), ví dụ: chạy/dừng, đảo chiều, chọn tốc độ cố định.
• P1001 – P1004 (Fixed Frequencies): Cài đặt các cấp tốc độ cố định.
• P2100 (Output Voltage): Điện áp đầu ra của biến tần, thường bằng điện áp lưới.

5. Khắc phục một số lỗi thường gặp với 6SE6400-1CB00-0AA0
