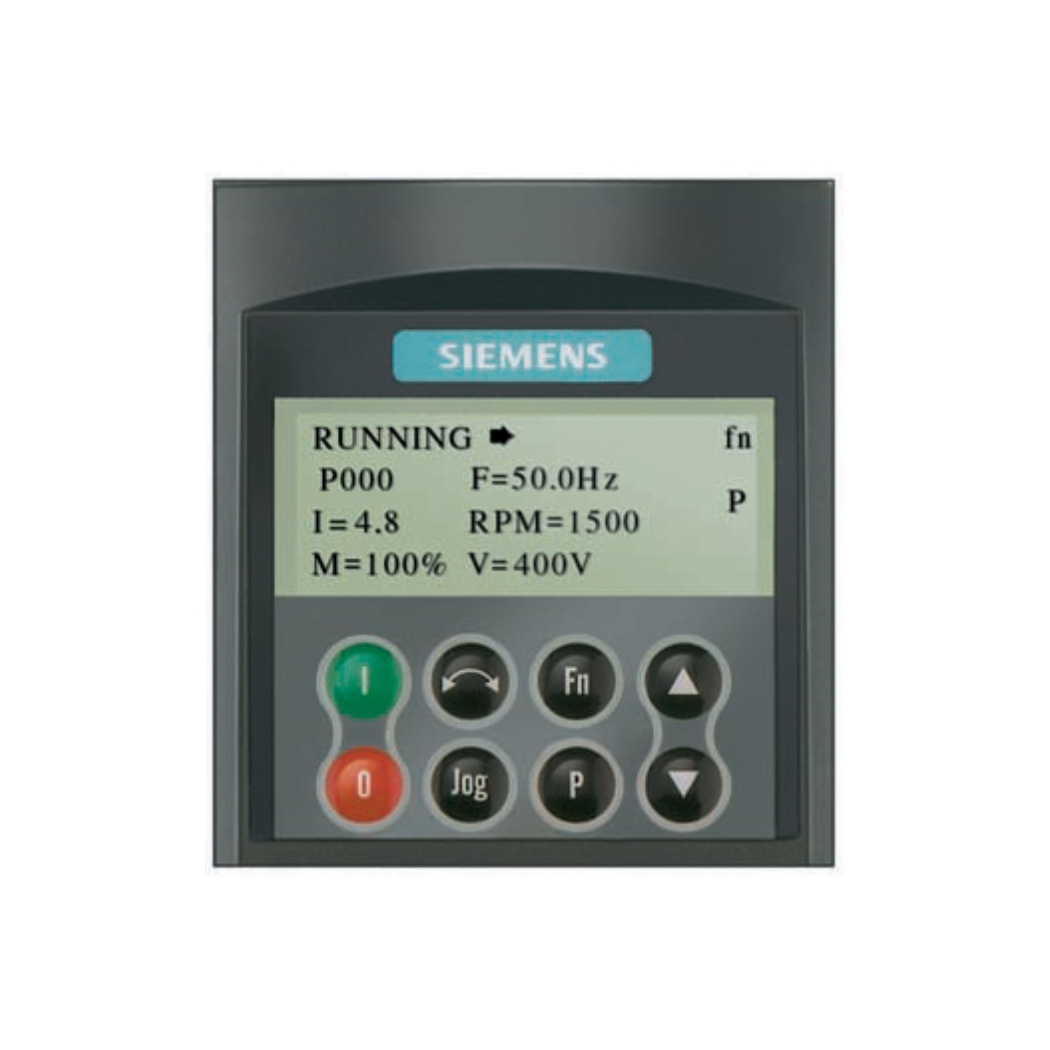

6SE6400-0AP00-0AA1 Màn hình AOP MM420: Giải pháp hiển thị và điều khiển ưu việt, mở lối cho sự thăng hoa trong vận hành hệ thống công nghiệp của bạn, được cung cấp bởi thanhthienphu.vn.
Đây không chỉ là một thiết bị, mà là một người bạn đồng hành đáng tin cậy, một công cụ mạnh mẽ giúp quý vị kỹ sư, quản lý kỹ thuật khai phá trọn vẹn tiềm năng của biến tần Siemens Micromaster, mang đến sự an tâm và niềm vui trong từng khoảnh khắc làm việc.
1. Cấu tạo sản phẩm 6SE6400-0AP00-0AA1
Mặt trước:
- Màn hình LCD đồ họa: Trái tim của AOP MM420 là màn hình LCD đồ họa có đèn nền, hiển thị thông tin rõ ràng, sắc nét ngay cả trong điều kiện ánh sáng yếu. Khả năng hiển thị văn bản và biểu tượng đồ họa giúp việc theo dõi trạng thái và điều hướng menu trở nên trực quan hơn nhiều so với các loại màn hình 7 đoạn truyền thống. Quý vị có thể dễ dàng đọc các thông số như tần số đầu ra, dòng điện động cơ, điện áp bus DC, mã lỗi và các thông điệp trạng thái một cách nhanh chóng.
- Hệ thống phím bấm công thái học: Bao gồm các phím điều hướng (lên, xuống, trái, phải) và các phím chức năng chuyên dụng như phím P (Program/Parameter/Enter) và phím Fn (Function). Các phím này được thiết kế với kích thước và độ nảy hợp lý, mang lại cảm giác bấm chắc chắn và thoải mái, giảm thiểu sự mệt mỏi khi phải thao tác trong thời gian dài. Bố cục phím logic giúp người dùng dễ dàng làm quen và thao tác một cách thuần thục.
- Vỏ bảo vệ mặt trước: Được chế tạo từ vật liệu nhựa công nghiệp cao cấp, có khả năng chịu va đập và chống chịu các yếu tố môi trường công nghiệp. Khi được lắp đặt đúng cách trên mặt tủ điện, mặt trước của AOP MM420 đạt cấp bảo vệ IP54, chống bụi và tia nước từ mọi hướng.
Mặt sau và kết nối:
- Cổng giao tiếp RS485: Mặt sau của AOP MM420 là nơi đặt cổng kết nối chuẩn RS485, sử dụng để giao tiếp với biến tần Micromaster thông qua giao thức USS (Universal Serial Interface). Kết nối này đảm bảo truyền dữ liệu ổn định và đáng tin cậy.
- Cơ cấu lắp đặt: Thiết kế thông minh cho phép AOP MM420 dễ dàng được lắp đặt trực tiếp lên biến tần Micromaster 420/430/440 hoặc gắn trên mặt tủ điện, mang lại sự linh hoạt tối đa cho việc bố trí hệ thống điều khiển và giám sát.
- Vỏ bảo vệ mặt sau: Đạt cấp bảo vệ IP20, bảo vệ các linh kiện điện tử bên trong khỏi sự xâm nhập của các vật thể rắn có kích thước lớn hơn 12.5mm và ngón tay người.
2. Các tính năng chính của sản phẩm Màn hình AOP MM420 6SE6400-0AP00-0AA1
Giao diện người dùng đồ họa trực quan (Graphical User Interface – GUI):
- Khác biệt hoàn toàn với các bảng điều khiển cơ bản (BOP) chỉ hiển thị mã số, AOP MM420 sở hữu màn hình đồ họa cho phép hiển thị văn bản rõ ràng (plain text) và các biểu tượng dễ hiểu. Điều này giúp việc điều hướng menu, đọc hiểu thông số và nhận diện trạng thái hệ thống trở nên dễ dàng và nhanh chóng hơn rất nhiều, đặc biệt hữu ích cho các kỹ thuật viên không thường xuyên làm việc với biến tần hoặc trong môi trường cần thao tác nhanh.
- Lợi ích cho quý vị: Giảm thiểu thời gian làm quen thiết bị, hạn chế sai sót do đọc nhầm mã, tăng tốc độ cài đặt và giám sát.
Hiển thị đa thông số vận hành thời gian thực:
- AOP MM420 cho phép hiển thị đồng thời nhiều thông số vận hành quan trọng của biến tần như tần số ngõ ra, dòng điện động cơ, điện áp ngõ ra, điện áp DC link, mô-men xoắn, công suất tiêu thụ, nhiệt độ bộ chỉnh lưu, trạng thái hoạt động (chạy/dừng/lỗi), v.v.
- Lợi ích cho quý vị: Cung cấp cái nhìn tổng quan và chi tiết về tình trạng hoạt động của động cơ và biến tần, giúp phát hiện sớm các dấu hiệu bất thường, từ đó có kế hoạch bảo trì chủ động, tránh dừng máy đột ngột gây thiệt hại sản xuất.
Khả năng cài đặt và hiệu chỉnh toàn bộ tham số biến tần:
- Thông qua AOP MM420, quý vị có thể truy cập và chỉnh sửa toàn bộ danh sách tham số của biến tần Micromaster 420/430/440. Việc tìm kiếm, lựa chọn và thay đổi giá trị tham số được thực hiện một cách logic và thuận tiện nhờ menu có cấu trúc rõ ràng và các phím điều hướng linh hoạt.
- Lợi ích cho quý vị: Toàn quyền kiểm soát và tùy chỉnh biến tần để phù hợp tối ưu với từng ứng dụng cụ thể, từ đó nâng cao hiệu suất hệ thống, tiết kiệm năng lượng và đảm bảo động cơ hoạt động bền bỉ.
Chức năng sao chép và tải bộ tham số (Parameter Set Upload/Download):
- Đây là một trong những tính năng nổi bật và vô cùng hữu ích của AOP MM420. Nó cho phép quý vị lưu trữ một bộ tham số hoàn chỉnh từ một biến tần vào bộ nhớ của AOP, sau đó dễ dàng tải bộ tham số này xuống các biến tần khác cùng loại.
- Lợi ích cho quý vị: Tiết kiệm đáng kể thời gian và công sức khi cần cài đặt hàng loạt biến tần cho các ứng dụng tương tự, đảm bảo tính đồng nhất và chính xác của cài đặt, giảm thiểu lỗi do nhập liệu thủ công. Đây là một công cụ tuyệt vời cho các nhà chế tạo máy (OEM) hoặc khi cần thay thế biến tần bị hỏng.
Chẩn đoán lỗi chi tiết và hỗ trợ xử lý sự cố:
- Khi biến tần gặp lỗi (Fault) hoặc cảnh báo (Alarm), AOP MM420 sẽ hiển thị mã lỗi kèm theo mô tả văn bản ngắn gọn về nguyên nhân lỗi. Một số lỗi còn có thể đi kèm với gợi ý khắc phục cơ bản.
- Lợi ích cho quý vị: Giúp nhanh chóng xác định nguyên nhân sự cố, rút ngắn thời gian dừng máy, và đưa ra phương án xử lý phù hợp. Điều này đặc biệt quan trọng trong các dây chuyền sản xuất liên tục.
Hỗ trợ đa ngôn ngữ:
- AOP MM420 được tích hợp sẵn nhiều lựa chọn ngôn ngữ hiển thị, bao gồm tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Ý và một số ngôn ngữ khác. Mặc dù tiếng Việt có thể chưa được hỗ trợ trực tiếp trên mọi phiên bản firmware, việc sử dụng tiếng Anh kỹ thuật với các thuật ngữ quen thuộc cũng đã rất thuận tiện cho đa số kỹ sư Việt Nam.
- Lợi ích cho quý vị: Tạo sự thuận tiện cho các đội ngũ kỹ thuật đa quốc gia hoặc khi làm việc với tài liệu kỹ thuật quốc tế.
Độ bền cao, phù hợp môi trường công nghiệp:
- Với thiết kế chắc chắn, vật liệu chất lượng và cấp bảo vệ IP54 (mặt trước), AOP MM420 có khả năng hoạt động ổn định trong các điều kiện môi trường công nghiệp khắc nghiệt như bụi bẩn, độ ẩm và rung động nhẹ.
- Lợi ích cho quý vị: Đảm bảo tuổi thọ thiết bị lâu dài, giảm chi phí thay thế và bảo trì, mang lại sự an tâm trong vận hành.
3. Hướng dẫn kết nối Màn hình AOP MM420 6SE6400-0AP00-0AA1 với biến tần và phần mềm
1. Cài đặt phần mềm: Cài đặt phiên bản phần mềm Siemens STARTER phù hợp trên máy tính của bạn. Đảm bảo driver cho cáp kết nối (USB-RS232, USB-RS485, USB-PROFIBUS) đã được cài đặt đúng.
2. Kết nối phần cứng: Thực hiện kết nối vật lý giữa máy tính và biến tần bằng cáp và module giao tiếp phù hợp như mô tả ở trên.
3. Cấu hình giao diện trong STARTER:
- Mở phần mềm STARTER.
- Trong menu “Options”, chọn “Set PG/PC Interface”.
- Chọn đúng giao diện (Access Point) và cáp kết nối bạn đang sử dụng (ví dụ: PC Adapter (USS), hoặc giao diện RS232 cho PC Connection Kit). Cấu hình các thông số cổng COM, tốc độ baud nếu cần.
4. Quét hoặc thêm thiết bị:
- Tạo một dự án mới hoặc mở dự án hiện có.
- Sử dụng chức năng “Accessible Nodes” hoặc “Upload device” để phần mềm tự động tìm kiếm và nhận diện biến tần đang kết nối.
- Hoặc bạn có thể thêm biến tần vào dự án thủ công bằng cách chọn đúng model từ thư viện thiết bị.
5. Làm việc với biến tần:
Sau khi kết nối thành công (biến tần hiện online trong STARTER), bạn có thể:
- Theo dõi thông số vận hành thời gian thực.
- Đọc/ghi toàn bộ danh sách thông số.
- Thực hiện chẩn đoán lỗi chi tiết.
- Lưu trữ, quản lý các bộ thông số.
- Cập nhật firmware cho biến tần (nếu cần và có file firmware).
- Sử dụng các công cụ tối ưu hóa (ví dụ: tự động dò thông số động cơ).
4. Khắc phục một số lỗi thường gặp với Màn hình AOP MM420 6SE6400-0AP00-0AA1
| Lỗi / Hiện tượng |
Nguyên nhân có thể |
Giải pháp gợi ý |
| Màn hình AOP không sáng, không hiển thị |
1. Mất nguồn cấp cho biến tần.
2. Kết nối giữa AOP và biến tần lỏng lẻo hoặc không đúng.
3. AOP bị hỏng. |
1. Kiểm tra nguồn điện cung cấp cho biến tần, đảm bảo biến tần đang có nguồn.
2. Ngắt nguồn biến tần. Kiểm tra lại kết nối AOP vào cổng giao tiếp của biến tần, đảm bảo cắm chắc chắn và đúng chiều.
3. Thử AOP với một biến tần khác đang hoạt động tốt (nếu có). Nếu vẫn không lên, liên hệ thanhthienphu.vn để được kiểm tra và hỗ trợ. |
| AOP hiển thị “No Connection” hoặc “—-“ |
1. Lỗi kết nối cáp (nếu dùng bộ lắp mặt tủ).
2. Cổng giao tiếp trên biến tần hoặc AOP bị lỗi.
3. Cài đặt giao thức USS trên biến tần chưa đúng (hiếm gặp nếu AOP là mặc định).
4. Firmware không tương thích (rất hiếm). |
1. Kiểm tra cáp kết nối, đảm bảo không bị đứt, gãy hoặc đấu sai chân (nếu tự làm cáp).
2. Vệ sinh chân cắm của cổng giao tiếp. Thử AOP với biến tần khác hoặc BOP với biến tần hiện tại để xác định lỗi từ AOP hay biến tần.
3. Kiểm tra tham số P2010 (USS baud rate) và các tham số liên quan đến truyền thông USS trên biến tần.
4. Liên hệ hỗ trợ kỹ thuật. |
| Hiển thị mã lỗi Fxxxx trên AOP |
Biến tần đang báo lỗi. Mã Fxxxx (ví dụ F0001, F0002, F0003…) là mã lỗi của biến tần Micromaster. |
1. Ghi lại chính xác mã lỗi hiển thị.
2. Nhấn phím Fn trên AOP, có thể có chức năng “Acknowledge Fault” hoặc “Reset Fault” để thử xóa lỗi (nếu lỗi không còn tồn tại).
3. Tra cứu mã lỗi đó trong tài liệu hướng dẫn sử dụng của biến tần Micromaster để biết nguyên nhân cụ thể và cách khắc phục chi tiết.
4. Một số lỗi phổ biến: F0001 (Quá dòng), F0002 (Quá áp DC link), F0003 (Thấp áp DC link), F0004 (Quá nhiệt biến tần). |
| Không thể thay đổi một số tham số |
1. Mức độ truy cập người dùng (P0003) đang ở mức thấp (Standard).
2. Tham số đó là dạng chỉ đọc (Read-only).
3. Biến tần đang ở trạng thái chạy (Run) và tham số đó chỉ cho phép thay đổi khi dừng (Stop). |
1. Vào P0003, thay đổi giá trị lên mức cao hơn (ví dụ: 2 – Extended, hoặc 3 – Expert).
2. Tham khảo tài liệu để biết thuộc tính của tham số.
3. Dừng biến tần trước khi thay đổi tham số. |
| Giá trị tham số không được lưu sau khi tắt nguồn |
Chưa thực hiện lệnh lưu trữ vĩnh viễn vào EEPROM. |
Sau khi thay đổi tham số, hãy thực hiện lệnh lưu bằng cách vào P0971 và đặt giá trị là 1 (hoặc theo hướng dẫn cụ thể của AOP/biến tần, ví dụ: “Save parameters to EEPROM” trong menu chức năng). |
| Màn hình hiển thị ký tự lạ, không đọc được |
1. Lỗi hiển thị tạm thời.
2. Lỗi firmware của AOP.
3. Ngôn ngữ hiển thị bị chọn sai. |
1. Thử ngắt nguồn biến tần, đợi vài phút rồi cấp nguồn lại.
2. Liên hệ thanhthienphu.vn để được tư vấn về khả năng cập nhật firmware (nếu có và cần thiết).
3. Kiểm tra cài đặt ngôn ngữ trong menu của AOP (thường trong phần cài đặt chung hoặc thông qua tham số P0004 trên biến tần nếu AOP lấy theo). |
5. Liên hệ thanhthienphu.vn để sở hữu 6SE6400-0AP00-0AA1
Quý vị kỹ sư điện tài năng, quý vị quản lý kỹ thuật đầy tâm huyết, quý chủ doanh nghiệp luôn trăn trở vì sự phát triển, đã đến lúc trang bị cho hệ thống của mình một công cụ xứng tầm. 6SE6400-0AP00-0AA1 Màn hình AOP MM420 không chỉ giải quyết những khó khăn hiện tại về hiệu suất, chi phí vận hành hay an toàn lao động, mà còn mở ra một chương mới cho sự đổi mới và tăng trưởng.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng Siemens với chất lượng đảm bảo, mà còn mang đến một dịch vụ tư vấn chuyên nghiệp, tận tâm. Chúng tôi cam kết:
- Tư vấn chuyên sâu: Giúp bạn lựa chọn chính xác thiết bị phù hợp nhất với nhu cầu ứng dụng và ngân sách của mình.
- Sản phẩm chính hãng: Cung cấp biến tần và các thiết bị Siemens khác với nguồn gốc rõ ràng, chất lượng đảm bảo.
- Giá cả cạnh tranh: Mang đến mức giá hợp lý cùng nhiều chính sách ưu đãi hấp dẫn.
- Hỗ trợ kỹ thuật tận tâm: Hướng dẫn lắp đặt, cài đặt, vận hành và hỗ trợ xử lý sự cố nhanh chóng, chuyên nghiệp trong suốt quá trình sử dụng.
- Dịch vụ hậu mãi chu đáo: Đảm bảo quyền lợi và sự hài lòng tối đa cho khách hàng.
Nhấc máy lên và gọi cho chúng tôi để được tư vấn trực tiếp và nhận báo giá ưu đãi nhất cho Màn hình AOP MM420 6SE6400-0AP00-0AA1:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Thanhthienphu.vn – Nơi công nghệ thăng hoa, cùng bạn vươn xa!
