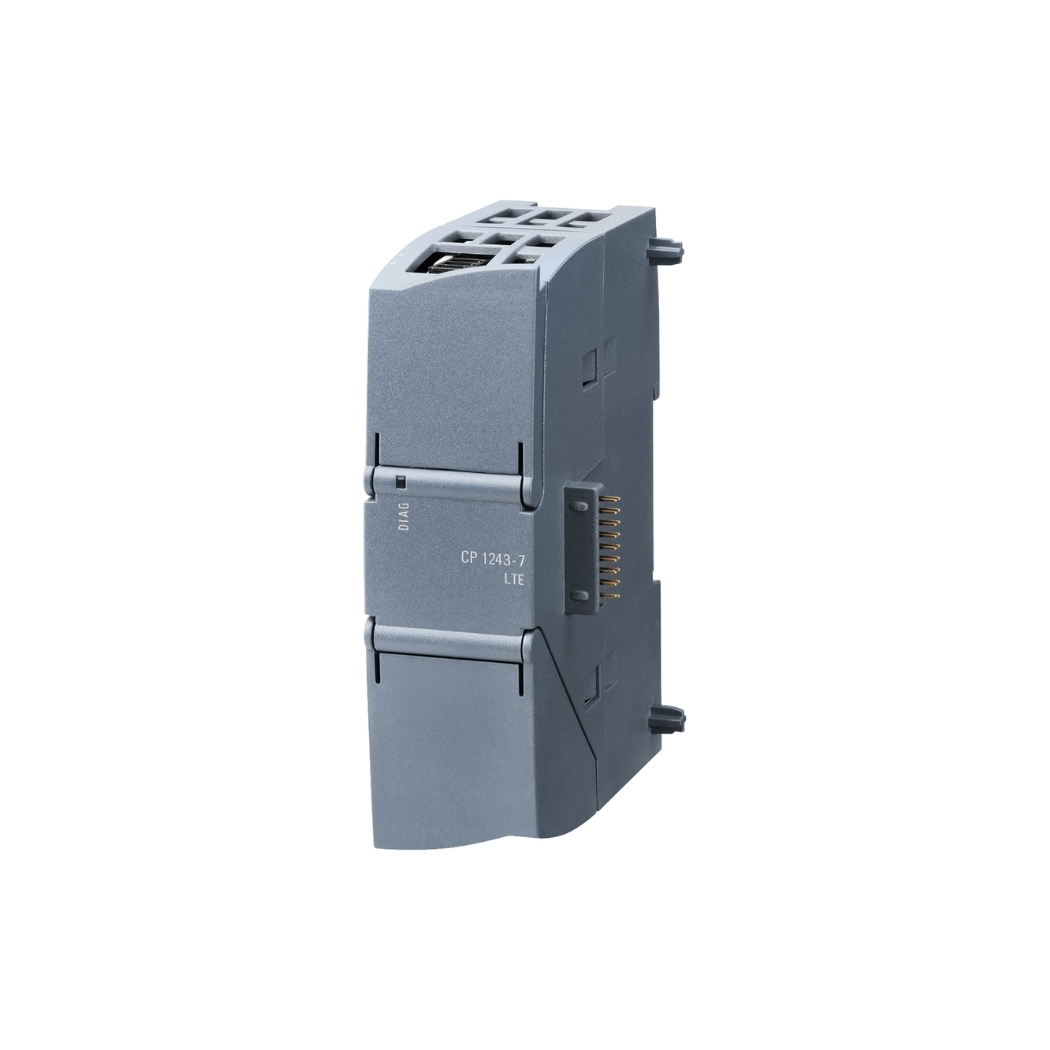

6GK7243-7SX30-0XE0 Module CP 1243-7 LTE US S7-1200

6GK7243-7SX30-0XE0, bộ mở rộng truyền thông CP 1243-7 LTE tiên tiến, là giải pháp hoàn hảo cho các kỹ sư điện, kỹ thuật viên và chủ doanh nghiệp đang tìm kiếm sự đột phá trong kết nối công nghiệp. Thiết bị tân tiến này từ Siemens sẽ nâng tầm hệ thống tự động hóa của bạn, mở ra kỷ nguyên mới của hiệu suất và kết nối tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về Sản Phẩm

Sản phẩm 6GK7243-7SX30-0XE0 là một mô-đun truyền thông công nghiệp, một bộ phận quan trọng trong hệ thống tự động hóa hiện đại. Thiết bị này có khả năng kết nối các thiết bị điều khiển logic khả trình (PLC) với mạng LTE, cho phép truyền tải dữ liệu và điều khiển từ xa một cách nhanh chóng và ổn định. Sản phẩm này hứa hẹn sẽ mang lại nhiều lợi ích cho người dùng trong việc nâng cao hiệu quả sản xuất, tối ưu hóa quy trình và đảm bảo an toàn lao động.

2. Cấu Tạo Sản Phẩm

Sản phẩm 6GK7243-7SX30-0XE0 có thiết kế dạng mô-đun nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN. Vỏ ngoài được làm bằng nhựa cứng cao cấp, có khả năng chống chịu va đập, bụi bẩn và độ ẩm tốt. Bên trong là các linh kiện điện tử chất lượng cao, được sắp xếp khoa học, đảm bảo độ bền và hiệu suất hoạt động tối ưu. Mặt trước của sản phẩm có các đèn LED hiển thị trạng thái hoạt động, cổng kết nối ăng-ten và khe cắm thẻ SIM. Tất cả các bộ phận được thiết kế tỉ mỉ, trải qua quy trình kiểm tra chất lượng nghiêm ngặt, đảm bảo sự tin cậy và tuổi thọ lâu dài. Với thiết kế tối ưu, sản phẩm không chỉ mang lại hiệu quả sử dụng cao mà còn thể hiện sự chuyên nghiệp và đẳng cấp trong từng chi tiết.

Cấu tạo chi tiết:

• Vỏ bảo vệ: Vỏ nhựa cứng, chống cháy, chống va đập, đạt tiêu chuẩn bảo vệ IP20.
• Bo mạch chính: Nơi tích hợp bộ vi xử lý, bộ nhớ, các linh kiện điện tử và các giao tiếp kết nối.
• Khe cắm thẻ SIM: Hỗ trợ thẻ SIM chuẩn Micro-SIM để kết nối mạng di động.
• Cổng kết nối ăng-ten: Sử dụng ăng-ten ngoài để tăng cường khả năng thu phát sóng.
• Cổng kết nối nguồn: Cấp nguồn 24V DC cho thiết bị.
• Đèn LED báo trạng thái: Hiển thị trạng thái nguồn, kết nối mạng, truyền thông và lỗi.
• Các cổng kết nối khác: Có thể có các cổng kết nối khác như Ethernet, RS232/RS485 tùy phiên bản.

3. Các Tính Năng Chính Của Sản Phẩm

Mô-đun truyền thông CP 1243-7 LTE (6GK7243-7SX30-0XE0) là một thiết bị mạnh mẽ với nhiều tính năng ưu việt, đáp ứng nhu cầu ngày càng cao của ngành công nghiệp hiện đại. Những tính năng này không chỉ giúp tối ưu hóa hoạt động sản xuất mà còn mang lại sự an tâm tuyệt đối cho người sử dụng. Dưới đây là một số tính năng chính nổi bật của sản phẩm:

• Kết nối mạng LTE tốc độ cao: Hỗ trợ kết nối mạng di động 4G LTE, cho phép truyền tải dữ liệu nhanh chóng và ổn định. Theo thống kê của Cục Viễn thông – Bộ Thông tin và Truyền thông, tính đến tháng 12 năm 2023, Việt Nam đã có hơn 80 triệu thuê bao 4G.
• Bảo mật cao: Tích hợp các tính năng bảo mật tiên tiến như tường lửa, VPN và mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng. Theo báo cáo của Kaspersky, Việt Nam là một trong những quốc gia bị tấn công mạng nhiều nhất thế giới, với hơn 600 triệu cuộc tấn công trong năm 2023.
• Hỗ trợ nhiều giao thức truyền thông: Tương thích với nhiều giao thức truyền thông công nghiệp phổ biến như TCP/IP, UDP, S7 communication, DNP3, IEC 60870-5-104, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Cấu hình và giám sát từ xa: Cho phép người dùng cấu hình, giám sát và chẩn đoán lỗi thiết bị từ xa thông qua phần mềm STEP 7 hoặc giao diện web tích hợp, giúp tiết kiệm thời gian và chi phí vận hành.
• Thiết kế nhỏ gọn, bền bỉ: Thiết kế dạng mô-đun nhỏ gọn, dễ dàng lắp đặt và bảo trì. Vỏ ngoài được làm bằng vật liệu cao cấp, có khả năng chống chịu tốt trong môi trường công nghiệp khắc nghiệt.
• Dải nhiệt độ hoạt động rộng: Hoạt động ổn định trong dải nhiệt độ từ -40°C đến +70°C, phù hợp với điều kiện khí hậu đa dạng tại Việt Nam.
• Hỗ trợ nhiều ứng dụng: Phù hợp với nhiều ứng dụng khác nhau như giám sát và điều khiển từ xa, thu thập dữ liệu, bảo trì từ xa, và các ứng dụng IoT công nghiệp.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Đơn Giản Hóa Quy Trình Kết Nối, Giúp Người Dùng Dễ Dàng Tích Hợp Thiết Bị Vào Hệ Thống Tự Động Hóa, Nhanh Chóng Đưa Vào Vận Hành Và Tối Ưu Hóa Hiệu Suất

Để kết nối sản phẩm 6GK7243-7SX30-0XE0 với phần mềm, bạn cần thực hiện các bước sau đây. Quá trình này được thiết kế thân thiện với người dùng, giúp bạn dễ dàng tích hợp thiết bị vào hệ thống tự động hóa hiện có. Hãy cùng khám phá từng bước cụ thể để đảm bảo kết nối thành công và khai thác tối đa tiềm năng của sản phẩm.

Bước 1: Chuẩn bị phần cứng và phần mềm

Đảm bảo bạn có mô-đun CP 1243-7 LTE (6GK7243-7SX30-0XE0), một PLC S7-1200 tương thích, cáp Ethernet, nguồn cấp 24V DC, thẻ SIM đã kích hoạt dịch vụ dữ liệu di động và máy tính đã cài đặt phần mềm STEP 7 (TIA Portal) phiên bản V14 trở lên.

Bước 2: Lắp đặt phần cứng

• Gắn mô-đun CP 1243-7 LTE vào thanh ray DIN bên cạnh PLC S7-1200.
• Kết nối ăng-ten vào cổng ăng-ten trên mô-đun.
• Lắp thẻ SIM vào khe cắm thẻ SIM.
• Kết nối nguồn 24V DC cho mô-đun và PLC.
• Kết nối cáp Ethernet từ cổng Ethernet trên mô-đun đến cổng Ethernet trên PLC hoặc switch mạng.

Bước 3: Cấu hình phần cứng trong STEP 7

• Mở phần mềm STEP 7 và tạo một dự án mới hoặc mở dự án hiện có.
• Thêm PLC S7-1200 vào dự án và cấu hình phần cứng cho PLC.
• Thêm mô-đun CP 1243-7 LTE vào dự án bằng cách kéo thả từ danh mục phần cứng vào cấu hình phần cứng của PLC.
• Cấu hình địa chỉ IP cho mô-đun CP 1243-7 LTE.

Bước 4: Cấu hình kết nối mạng di động

• Trong cấu hình phần cứng của mô-đun CP 1243-7 LTE, chọn tab “Mobile Communication”.
• Chọn quốc gia và nhà cung cấp dịch vụ mạng di động tương ứng với thẻ SIM.
• Nhập các thông số APN (Access Point Name), tên người dùng và mật khẩu nếu cần thiết (thông tin này thường được cung cấp bởi nhà mạng).

Bước 5: Cấu hình truyền thông

• Tùy thuộc vào giao thức truyền thông bạn muốn sử dụng (ví dụ: S7 communication, DNP3, IEC 60870-5-104), bạn cần cấu hình các thông số tương ứng trong phần mềm STEP 7.
• Ví dụ, nếu bạn muốn sử dụng S7 communication để truyền thông với một PLC khác, bạn cần tạo một kết nối S7 trong phần “Connections” của dự án và cấu hình các thông số địa chỉ IP, TSAP (Transport Service Access Point) cho kết nối đó.

Bước 6: Tải cấu hình xuống PLC và mô-đun

• Sau khi đã cấu hình xong, bạn cần tải toàn bộ cấu hình xuống PLC và mô-đun CP 1243-7 LTE.
• Nhấp chuột phải vào PLC trong cây dự án và chọn “Download to device”.

Bước 7: Kiểm tra kết nối

• Sau khi tải cấu hình xuống, bạn có thể kiểm tra trạng thái kết nối mạng di động và truyền thông trong phần “Online & Diagnostics” của mô-đun CP 1243-7 LTE trong STEP 7.
• Bạn cũng có thể sử dụng các khối hàm truyền thông trong chương trình PLC để gửi và nhận dữ liệu qua kết nối mạng di động.

5. Cách Lập Trình Sản Phẩm

Việc lập trình cho sản phẩm 6GK7243-7SX30-0XE0 được thực hiện thông qua phần mềm STEP 7 (TIA Portal) của Siemens. Đây là một môi trường lập trình mạnh mẽ và trực quan, cho phép người dùng dễ dàng cấu hình và lập trình các thiết bị tự động hóa của Siemens, bao gồm cả PLC S7-1200 và các mô-đun mở rộng như CP 1243-7 LTE. Dưới đây là hướng dẫn chi tiết từng bước để lập trình sản phẩm này, giúp bạn khai thác tối đa tiềm năng và đáp ứng mọi yêu cầu khắt khe nhất của ứng dụng.

Bước 1: Tạo chương trình PLC

• Trong phần mềm STEP 7, bạn cần tạo một chương trình PLC cho PLC S7-1200. Chương trình này sẽ điều khiển toàn bộ hệ thống tự động hóa, bao gồm cả việc truyền thông qua mô-đun CP 1243-7 LTE.
• Bạn có thể sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Control Language (SCL) để viết chương trình PLC.

Bước 2: Sử dụng các khối hàm truyền thông

STEP 7 cung cấp các khối hàm (function blocks) chuyên dụng cho việc truyền thông qua mô-đun CP 1243-7 LTE. Các khối hàm này giúp đơn giản hóa việc gửi và nhận dữ liệu qua mạng di động.

Một số khối hàm quan trọng bao gồm:

• TSEND_C và TRCV_C: Dùng để gửi và nhận dữ liệu qua kết nối TCP/IP.
• TCON, TDISCON, TSEND và TRCV: Dùng để thiết lập, ngắt kết nối và gửi/nhận dữ liệu qua các kết nối TCP/IP, UDP.
• DNP3_CLIENT và DNP3_SERVER: Dùng cho truyền thông DNP3.
• IEC_CLIENT và IEC_SERVER: Dùng cho truyền thông IEC 60870-5-104.

Bước 3: Cấu hình các khối hàm truyền thông

Để sử dụng các khối hàm truyền thông, bạn cần cấu hình các tham số đầu vào và đầu ra cho chúng. Các tham số này bao gồm địa chỉ IP, cổng, kiểu kết nối, vùng nhớ đệm dữ liệu, v.v.

Ví dụ, để gửi dữ liệu qua kết nối TCP/IP bằng khối hàm TSEND_C, bạn cần cấu hình các tham số như:

• REQ: Kích hoạt việc gửi dữ liệu.
• CONT: Giữ kết nối liên tục hay ngắt sau khi gửi.
• ID: Số hiệu kết nối đã được cấu hình trong phần cứng.
• LEN: Độ dài dữ liệu cần gửi.
• DATA: Con trỏ trỏ đến vùng nhớ chứa dữ liệu cần gửi.
• DONE: Báo hiệu việc gửi dữ liệu đã hoàn thành.
• ERROR: Báo lỗi nếu có.
• STATUS: Mã trạng thái chi tiết.

Bước 4: Viết logic điều khiển

• Dựa trên yêu cầu của ứng dụng, bạn cần viết logic điều khiển trong chương trình PLC để kích hoạt các khối hàm truyền thông, xử lý dữ liệu nhận được và thực hiện các tác vụ cần thiết.
• Ví dụ, bạn có thể viết logic để gửi dữ liệu từ các cảm biến đến một máy chủ từ xa mỗi phút, hoặc nhận lệnh điều khiển từ xa và điều khiển các cơ cấu chấp hành tương ứng.

Bước 5: Kiểm tra và gỡ lỗi

• Sau khi viết chương trình, bạn cần kiểm tra và gỡ lỗi để đảm bảo chương trình hoạt động chính xác.
• STEP 7 cung cấp các công cụ mô phỏng và giám sát trực tuyến giúp bạn dễ dàng kiểm tra và gỡ lỗi chương trình.
• Bạn có thể theo dõi giá trị của các biến, trạng thái của các khối hàm và luồng dữ liệu trong chương trình để phát hiện và sửa lỗi.

Bước 6: Tối ưu hóa chương trình

• Sau khi chương trình đã hoạt động chính xác, bạn có thể tối ưu hóa chương trình để nâng cao hiệu suất và tiết kiệm tài nguyên.
• Ví dụ, bạn có thể tối ưu hóa việc sử dụng bộ nhớ, giảm thời gian vòng quét của PLC, hoặc tối ưu hóa lưu lượng dữ liệu truyền qua mạng di động.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng sản phẩm 6GK7243-7SX30-0XE0, người dùng có thể gặp phải một số lỗi. Việc hiểu rõ nguyên nhân và cách khắc phục các lỗi này sẽ giúp đảm bảo hệ thống hoạt động ổn định và hiệu quả. Dưới đây là một số lỗi thường gặp và cách khắc phục chi tiết, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

Lỗi mất kết nối mạng di động:

Nguyên nhân:

• Thẻ SIM không được lắp đúng cách hoặc bị hỏng.
• Vùng phủ sóng yếu hoặc không có sóng.
• Cấu hình APN không chính xác.
• Ăng-ten bị hỏng hoặc kết nối lỏng lẻo.

Cách khắc phục:

• Kiểm tra lại thẻ SIM, đảm bảo lắp đúng chiều và tiếp xúc tốt. Thử lắp thẻ SIM sang thiết bị khác để kiểm tra.
• Di chuyển thiết bị đến vị trí có sóng tốt hơn.
• Kiểm tra lại cấu hình APN trong phần mềm STEP 7, đảm bảo thông tin chính xác từ nhà mạng.
• Kiểm tra ăng-ten, đảm bảo kết nối chắc chắn và không bị hư hỏng. Thay thế ăng-ten nếu cần.

Lỗi không thể kết nối với PLC:

Nguyên nhân:

• Cáp Ethernet bị hỏng hoặc kết nối lỏng lẻo.
• Địa chỉ IP của mô-đun CP 1243-7 LTE và PLC không cùng dải mạng.
• Cấu hình tường lửa trên máy tính chặn kết nối.

Cách khắc phục:

• Kiểm tra cáp Ethernet, đảm bảo kết nối chắc chắn và không bị hư hỏng. Thay thế cáp nếu cần.
• Kiểm tra lại địa chỉ IP của mô-đun và PLC trong phần mềm STEP 7, đảm bảo chúng cùng dải mạng và không trùng lặp.
• Tạm thời tắt tường lửa trên máy tính để kiểm tra. Nếu kết nối được, cần cấu hình lại tường lửa để cho phép kết nối từ mô-đun.

Lỗi truyền thông không ổn định:

Nguyên nhân:

• Nhiễu điện từ từ các thiết bị khác.
• Tốc độ mạng di động chậm hoặc không ổn định.
• Cấu hình truyền thông không tối ưu.

Cách khắc phục:

• Di chuyển mô-đun ra xa các nguồn gây nhiễu điện từ.
• Sử dụng cáp chống nhiễu cho kết nối Ethernet.
• Kiểm tra tốc độ mạng di động và liên hệ với nhà mạng nếu cần.
• Tối ưu hóa cấu hình truyền thông trong phần mềm STEP 7, ví dụ như giảm tần suất gửi dữ liệu hoặc sử dụng giao thức truyền thông phù hợp.

Lỗi không thể tải cấu hình xuống mô-đun:

Nguyên nhân:

• Phiên bản firmware của mô-đun không tương thích với phiên bản STEP 7.
• Lỗi kết nối giữa máy tính và mô-đun.
• Mô-đun bị lỗi.

Cách khắc phục:

• Cập nhật firmware cho mô-đun lên phiên bản mới nhất. Bạn có thể tải firmware mới nhất từ trang web hỗ trợ của Siemens.
• Kiểm tra lại kết nối giữa máy tính và mô-đun, đảm bảo cáp kết nối tốt và trình điều khiển (driver) đã được cài đặt đầy đủ.
• Thử khởi động lại mô-đun và máy tính.
• Nếu vẫn không được, có thể mô-đun đã bị lỗi và cần liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi liên quan đến khối hàm truyền thông:

Nguyên nhân:

• Cấu hình tham số khối hàm không chính xác.
• Lỗi logic trong chương trình PLC.
• Lỗi do phiên bản khối hàm không tương thích.

Cách khắc phục:

• Kiểm tra lại cấu hình tham số của khối hàm, đảm bảo đúng theo tài liệu hướng dẫn.
• Sử dụng các công cụ gỡ lỗi trong STEP 7 để kiểm tra logic chương trình PLC và luồng dữ liệu.
• Cập nhật thư viện khối hàm lên phiên bản mới nhất.
