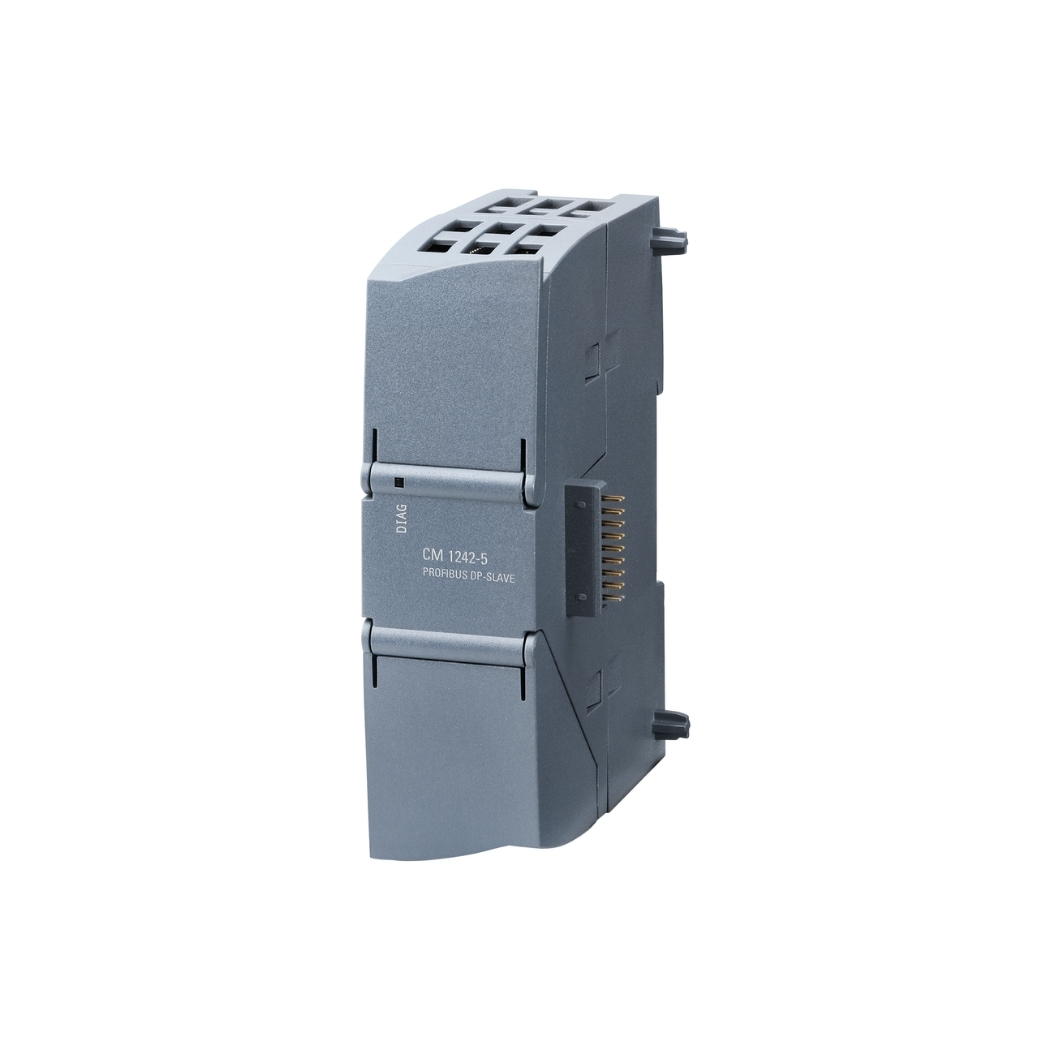

6GK7242-5DX30-0XE0 Module S7-1200 CM1242-5, giải pháp truyền thông PROFIBUS DP mạnh mẽ, mở ra kỷ nguyên kết nối vượt trội cho hệ thống tự động hóa của bạn.
thanhthienphu.vn tự hào mang đến sản phẩm chính hãng, chất lượng, đồng hành cùng các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hiệu suất, tối ưu chi phí và kiến tạo tương lai sản xuất thông minh.
1. Cấu tạo sản phẩm 6GK7242-5DX30-0XE0
Module CM1242-5 được thiết kế với cấu trúc nhỏ gọn, chắc chắn, dễ dàng lắp đặt và tích hợp vào hệ thống. Các thành phần chính bao gồm:
- Vỏ bảo vệ: Làm từ vật liệu nhựa cao cấp, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Cổng kết nối PROFIBUS DP: Sử dụng đầu nối 9 chân D-sub, đảm bảo kết nối vật lý ổn định và tin cậy.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module (nguồn, lỗi, truyền thông), giúp người dùng dễ dàng theo dõi và chẩn đoán.
- Khe cắm thẻ nhớ (tùy chọn): Cho phép lưu trữ cấu hình và chương trình, thuận tiện cho việc thay thế và bảo trì.
- Các linh kiện điện tử: Bao gồm vi xử lý, bộ nhớ, các mạch giao tiếp, được thiết kế và sản xuất theo tiêu chuẩn cao của Siemens, đảm bảo hiệu suất và độ bền vượt trội.
2. Các tính năng chính của 6GK7242-5DX30-0XE0
Hỗ trợ giao thức PROFIBUS DP mạnh mẽ
PROFIBUS DP (Decentralized Peripherals) là một trong những giao thức truyền thông công nghiệp phổ biến nhất trên thế giới, được sử dụng rộng rãi trong các hệ thống tự động hóa. Module CM1242-5 hỗ trợ đầy đủ giao thức này, cho phép PLC S7-1200 giao tiếp với các thiết bị khác trên mạng PROFIBUS DP một cách dễ dàng và hiệu quả, chẳng hạn như biến tần, cảm biến, động cơ, và các bộ điều khiển khác.
Điều này tạo ra một hệ thống tự động hóa tích hợp, nơi các thiết bị có thể “nói chuyện” với nhau một cách liền mạch, chia sẻ dữ liệu và phối hợp hoạt động.
Chế độ hoạt động linh hoạt
CM1242-5 có thể hoạt động ở cả hai chế độ DP Master và DP Slave, mang đến sự linh hoạt tối đa cho người dùng.
- DP Master: Trong chế độ này, module đóng vai trò là “bộ não” của mạng PROFIBUS DP, chủ động điều khiển và quản lý các thiết bị Slave khác. Nó có thể đọc dữ liệu từ các cảm biến, gửi lệnh điều khiển đến các cơ cấu chấp hành, và giám sát trạng thái của toàn bộ hệ thống.
- DP Slave: Khi hoạt động như một DP Slave, module sẽ “lắng nghe” và thực hiện các yêu cầu từ DP Master. Chế độ này thường được sử dụng khi PLC S7-1200 cần giao tiếp với một hệ thống điều khiển cấp cao hơn, chẳng hạn như hệ thống SCADA hoặc DCS.
Tốc độ truyền thông cao
Với khả năng hỗ trợ tốc độ truyền từ 9.6 kbit/s đến 12 Mbit/s, CM1242-5 đáp ứng nhu cầu truyền thông đa dạng của các ứng dụng khác nhau. Tốc độ truyền cao giúp giảm thiểu độ trễ, đảm bảo dữ liệu được cập nhật liên tục và chính xác, đặc biệt quan trọng trong các ứng dụng yêu cầu thời gian thực.
Dễ dàng cấu hình và tích hợp
Module CM1242-5 được tích hợp hoàn toàn vào phần mềm TIA Portal của Siemens, một môi trường lập trình và cấu hình thống nhất cho tất cả các thiết bị tự động hóa của Siemens. Việc cấu hình module trở nên đơn giản và trực quan thông qua giao diện đồ họa thân thiện của TIA Portal. Người dùng có thể dễ dàng thiết lập các thông số truyền thông, gán địa chỉ cho các thiết bị Slave, và tạo các khối hàm để xử lý dữ liệu.
3. Hướng dẫn kết nối 6GK7242-5DX30-0XE0 với phần mềm
Chuẩn bị:
Phần cứng:
- Module 6GK7242-5DX30-0XE0
- PLC S7-1200 (ví dụ: CPU 1214C)
- Cáp PROFIBUS DP
- Đầu nối PROFIBUS DP (9 chân D-sub)
- Nguồn cấp 24V DC
Phần mềm:
- TIA Portal (phiên bản phù hợp với PLC S7-1200)
- Gói hỗ trợ phần cứng (Hardware Support Package – HSP) cho CM1242-5 (có thể tải về từ trang web của Siemens)
Các bước thực hiện:
Lắp đặt phần cứng:
- Gắn module CM1242-5 vào bên cạnh PLC S7-1200.
- Kết nối cáp PROFIBUS DP từ module CM1242-5 đến mạng PROFIBUS DP (hoặc thiết bị Slave khác).
- Cấp nguồn 24V DC cho PLC và module.
Cài đặt phần mềm:
- Cài đặt TIA Portal (nếu chưa có).
- Cài đặt HSP cho CM1242-5 (nếu chưa có).
Cấu hình phần cứng trong TIA Portal:
- Mở TIA Portal và tạo một dự án mới.
- Thêm PLC S7-1200 vào dự án.
- Trong cửa sổ “Devices & Networks”, kéo và thả module CM1242-5 từ catalog phần cứng vào dự án.
- Kết nối module CM1242-5 với PLC S7-1200 bằng cách kéo một đường kết nối giữa chúng.
Cấu hình thông số truyền thông:
Chọn module CM1242-5 trong cửa sổ “Devices & Networks”.
Trong cửa sổ “Properties” (thuộc tính), chọn tab “PROFIBUS interface”.
Thiết lập các thông số truyền thông như:
- Chế độ hoạt động (DP Master hoặc DP Slave)
- Địa chỉ PROFIBUS
- Tốc độ truyền
- Các thông số khác (nếu cần)
Cấu hình các thiết bị Slave (nếu có):
- Trong cửa sổ “Devices & Networks”, thêm các thiết bị Slave vào mạng PROFIBUS DP.
- Thiết lập địa chỉ PROFIBUS và các thông số khác cho từng thiết bị Slave.
Lập trình chương trình điều khiển:
- Viết chương trình điều khiển trong PLC S7-1200 để đọc và ghi dữ liệu với các thiết bị Slave thông qua module CM1242-5.
- Sử dụng các khối hàm truyền thông PROFIBUS DP có sẵn trong TIA Portal (ví dụ: DP_SEND, DP_RECV) để đơn giản hóa việc lập trình.
Tải chương trình xuống PLC:
- Kết nối máy tính với PLC S7-1200.
- Chọn “Download to device” để tải chương trình xuống PLC.
Kiểm tra và vận hành:
- Kiểm tra kết nối và truyền thông giữa PLC và các thiết bị Slave.
- Theo dõi trạng thái hoạt động của module CM1242-5 thông qua đèn LED báo trạng thái.
4. Cách lập trình 6GK7242-5DX30-0XE0
Việc lập trình CM1242-5 được thực hiện hoàn toàn trong môi trường TIA Portal, sử dụng các khối hàm (function blocks) và khối dữ liệu (data blocks) có sẵn. Dưới đây là một ví dụ đơn giản về cách đọc dữ liệu từ một thiết bị Slave:
Tạo khối dữ liệu (DB) để lưu trữ dữ liệu nhận được từ Slave:
- Trong cây dự án (Project tree) của TIA Portal, nhấp chuột phải vào thư mục “Program blocks” và chọn “Add new block”.
- Chọn “Data block (DB)” và đặt tên cho khối dữ liệu (ví dụ: “SlaveData”).
- Trong khối dữ liệu, khai báo các biến để lưu trữ dữ liệu nhận được từ Slave (ví dụ: nhiệt độ, áp suất, trạng thái…).
Sử dụng khối hàm DP_RECV để đọc dữ liệu từ Slave:
Trong chương trình chính (ví dụ: OB1), kéo và thả khối hàm “DP_RECV” từ thư viện “Communication” -> “PROFIBUS DP” -> “CM 1242-5”.
Kết nối các chân đầu vào và đầu ra của khối hàm:
- REQ: Kích hoạt việc đọc dữ liệu (ví dụ: sử dụng một biến BOOL).
- ID: Địa chỉ PROFIBUS của thiết bị Slave.
- LADDR: Địa chỉ I/O của dữ liệu cần đọc trên Slave.
- RECV: Con trỏ đến khối dữ liệu (DB) đã tạo ở trên.
- DONE: Báo hiệu việc đọc dữ liệu đã hoàn thành.
- ERROR: Báo hiệu có lỗi xảy ra.
- STATUS: Mã trạng thái của việc đọc dữ liệu.
Xử lý dữ liệu đọc được:
- Sau khi khối hàm DP_RECV thực hiện xong, kiểm tra biến DONE để đảm bảo việc đọc dữ liệu thành công.
- Nếu không có lỗi (ERROR = FALSE), dữ liệu đọc được sẽ được lưu trữ trong khối dữ liệu (DB) đã chỉ định.
- Sử dụng dữ liệu này trong chương trình điều khiển theo nhu cầu của ứng dụng.
Lưu ý: Đây chỉ là một ví dụ đơn giản. Tùy thuộc vào ứng dụng cụ thể, bạn có thể cần sử dụng các khối hàm khác (ví dụ: DP_SEND để gửi dữ liệu đến Slave) và cấu hình các thông số khác.
5. Khắc phục một số lỗi thường gặp khi sử dụng 6GK7242-5DX30-0XE0
| Lỗi |
Nguyên nhân có thể |
Cách khắc phục |
| Đèn LED “BF” (Bus Fault) sáng đỏ |
Lỗi kết nối vật lý, cấu hình sai, địa chỉ PROFIBUS trùng lặp, hoặc lỗi trên mạng PROFIBUS DP. |
Kiểm tra cáp kết nối, đầu nối, đảm bảo kết nối chắc chắn. Kiểm tra cấu hình trong TIA Portal, đảm bảo địa chỉ PROFIBUS của các thiết bị không trùng lặp. Kiểm tra các thiết bị khác trên mạng PROFIBUS DP để xác định nguyên nhân gây lỗi. |
| Đèn LED “SF” (System Fault) sáng đỏ |
Lỗi phần cứng của module CM1242-5, hoặc lỗi cấu hình nghiêm trọng. |
Khởi động lại module. Nếu lỗi vẫn còn, hãy thử thay thế module bằng một module khác. Kiểm tra lại cấu hình trong TIA Portal, đảm bảo không có lỗi cấu hình nghiêm trọng. |
| Không thể truyền thông với thiết bị Slave |
Cấu hình sai, địa chỉ PROFIBUS sai, tốc độ truyền không phù hợp, hoặc lỗi trên thiết bị Slave. |
Kiểm tra cấu hình trong TIA Portal, đảm bảo địa chỉ PROFIBUS và tốc độ truyền của module và thiết bị Slave khớp nhau. Kiểm tra trạng thái hoạt động của thiết bị Slave, đảm bảo thiết bị Slave không bị lỗi. |
| Dữ liệu truyền thông không chính xác |
Nhiễu trên đường truyền, cấu hình sai, hoặc lỗi trên thiết bị Slave. |
Kiểm tra cáp kết nối, đảm bảo cáp không bị nhiễu. Sử dụng cáp PROFIBUS DP chất lượng tốt, có chống nhiễu. Kiểm tra cấu hình trong TIA Portal, đảm bảo các thông số truyền thông được thiết lập chính xác. Kiểm tra dữ liệu trên thiết bị Slave, đảm bảo dữ liệu trên thiết bị Slave là chính xác. |
6. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp truyền thông PROFIBUS DP tin cậy, hiệu quả và dễ sử dụng cho PLC S7-1200, thì 6GK7242-5DX30-0XE0 Module S7-1200 CM1242-5 chính là lựa chọn hoàn hảo.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm Siemens chính hãng, đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ).
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ kỹ thuật và giải đáp mọi thắc mắc của khách hàng.
- Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn.
- Bảo hành uy tín: Sản phẩm được bảo hành theo tiêu chuẩn của Siemens, đảm bảo quyền lợi tối đa cho khách hàng.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất!
