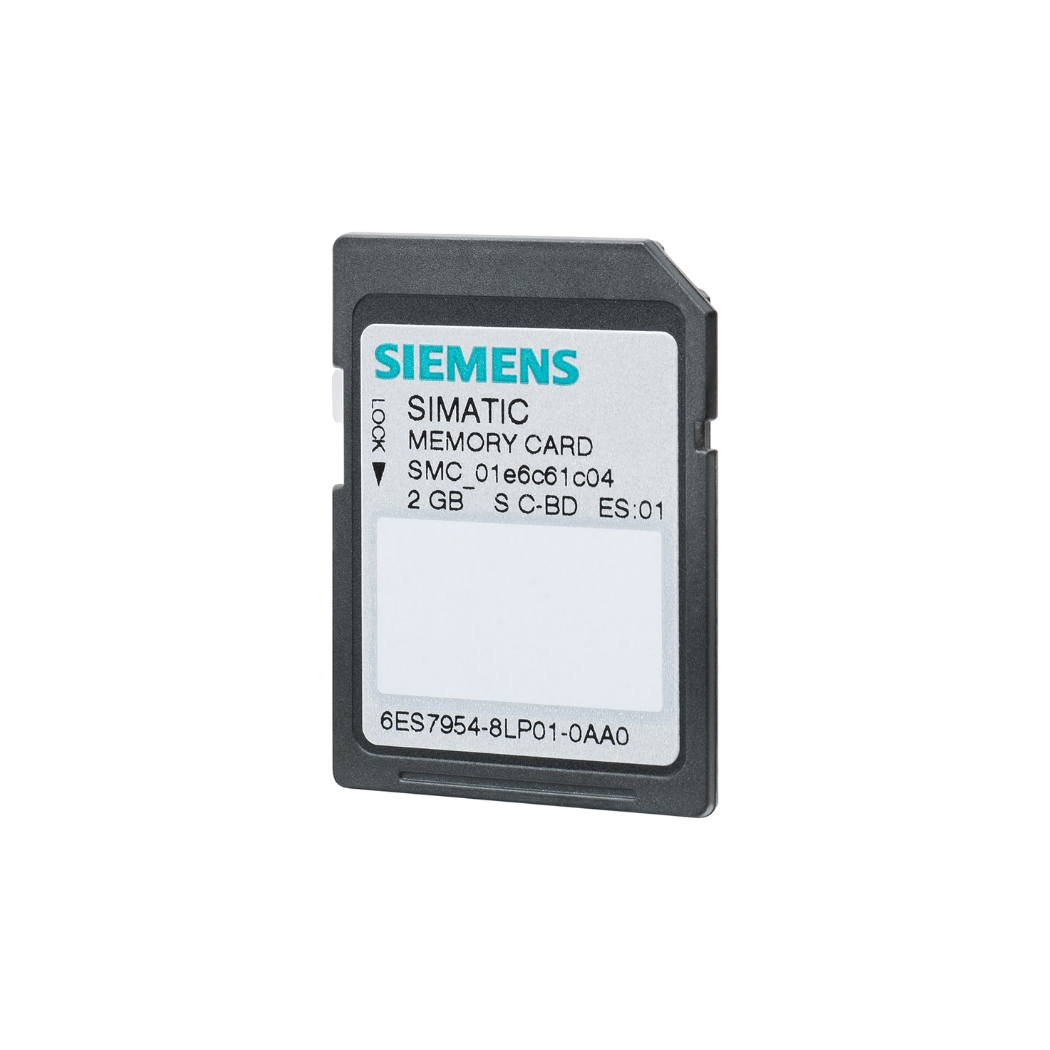

6ES7954-8LP04-0AA0 Thẻ nhớ Siemens 2GB cho S7-1200, giải pháp nâng cao hiệu suất và mở rộng bộ nhớ cho hệ thống điều khiển của bạn, giúp tối ưu hóa quy trình sản xuất và tiết kiệm chi phí vận hành.
thanhthienphu.vn mang đến cho bạn sự lựa chọn hoàn hảo, đảm bảo chất lượng, độ tin cậy và dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn an tâm vận hành hệ thống tự động hóa.
1. Thông Tin Chi Tiết Về 6ES7954-8LP04-0AA0 Thẻ Nhớ Siemens 2GB Cho S7-1200
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7954-8LP04-0AA0 |
| Hãng sản xuất | Siemens (Đức) |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Loại thẻ nhớ | Thẻ nhớ SIMATIC MC (Memory Card) |
| Dung lượng | 2 GB |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 100 mA |
| Nhiệt độ hoạt động | -25 °C đến +70 °C |
| Nhiệt độ bảo quản | -40 °C đến +85 °C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước | 32 mm x 24 mm x 2.1 mm |
| Trọng lượng | Khoảng 2 g |
| Tuổi thọ | Tối thiểu 10.000 chu kỳ ghi/xóa |
| Tương thích | PLC S7-1200 (tất cả các phiên bản CPU) |
| Ứng dụng | Lưu trữ chương trình người dùng, dữ liệu, cấu hình, công thức, dữ liệu HMI, và các dữ liệu khác. |
| Chuẩn công nghiệp | CE, UL, cULus, FM Class 1 Div. 2, ATEX Zone 2, IECEx Zone 2, EAC |
2. Cấu Tạo 6ES7954-8LP04-0AA0 Thẻ Nhớ Siemens
Thẻ nhớ Siemens 6ES7954-8LP04-0AA0 được thiết kế theo tiêu chuẩn công nghiệp, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường khắc nghiệt.
- Chip nhớ Flash: Đây là thành phần quan trọng nhất, nơi lưu trữ dữ liệu. Thẻ nhớ Siemens sử dụng chip nhớ Flash chất lượng cao, có độ tin cậy cao và tuổi thọ dài. Chip nhớ Flash có khả năng ghi/xóa dữ liệu nhiều lần mà không bị suy giảm hiệu suất.
- Bộ điều khiển (Controller): Bộ điều khiển có nhiệm vụ quản lý việc đọc/ghi dữ liệu trên chip nhớ Flash. Nó cũng thực hiện các chức năng như sửa lỗi, cân bằng hao mòn (wear leveling) để kéo dài tuổi thọ của thẻ nhớ.
- Giao diện kết nối: Thẻ nhớ Siemens sử dụng giao diện độc quyền, tương thích với khe cắm thẻ nhớ trên PLC S7-1200. Giao diện này đảm bảo kết nối ổn định và truyền dữ liệu nhanh chóng.
- Vỏ bảo vệ: Vỏ thẻ nhớ được làm từ vật liệu nhựa cao cấp, có khả năng chống va đập, chống bụi và chống ẩm. Vỏ bảo vệ giúp bảo vệ các thành phần bên trong khỏi các tác động từ môi trường bên ngoài.
3. Các Tính Năng Chính Của 6ES7954-8LP04-0AA0 Thẻ Nhớ Siemens
- Dung lượng lưu trữ lớn: 2GB cung cấp không gian lưu trữ đủ lớn cho các chương trình PLC, dữ liệu, cấu hình, công thức và các dữ liệu khác.
- Tốc độ truy cập nhanh: Tốc độ đọc/ghi dữ liệu nhanh giúp giảm thời gian chu kỳ chương trình, tăng tốc độ xử lý của PLC.
- Độ bền cao: Thiết kế công nghiệp, chịu được rung động, sốc, nhiệt độ và độ ẩm khắc nghiệt.
- Tuổi thọ dài: Tối thiểu 10.000 chu kỳ ghi/xóa, đảm bảo thời gian sử dụng lâu dài.
- Tương thích hoàn toàn với S7-1200: Không cần cài đặt driver, dễ dàng sử dụng với phần mềm STEP 7 Basic (TIA Portal).
- Bảo mật dữ liệu: Hỗ trợ các tính năng bảo mật để bảo vệ dữ liệu quan trọng.
- Dễ dàng sử dụng: Cắm và chạy, không cần cấu hình phức tạp.
- Hỗ trợ nhiều loại dữ liệu: Lưu trữ chương trình, dữ liệu, cấu hình, công thức, dữ liệu HMI, v.v.
4. Hướng Dẫn Kết Nối 6ES7954-8LP04-0AA0 Với Phần Mềm
- Tắt nguồn PLC: Trước khi thực hiện bất kỳ thao tác nào, hãy đảm bảo rằng PLC S7-1200 đã được tắt nguồn hoàn toàn để đảm bảo an toàn.
- Mở nắp khe cắm thẻ nhớ: Trên PLC S7-1200, tìm khe cắm thẻ nhớ. Khe cắm này thường được bảo vệ bằng một nắp nhựa. Mở nắp này ra.
- Cắm thẻ nhớ: Cắm thẻ nhớ Siemens 6ES7954-8LP04-0AA0 vào khe cắm. Đảm bảo rằng thẻ nhớ được cắm đúng chiều và khớp vào vị trí.
- Đóng nắp khe cắm thẻ nhớ: Sau khi cắm thẻ nhớ, đóng nắp khe cắm lại.
- Cấp nguồn cho PLC: Bật nguồn PLC S7-1200.
- Kết nối PLC với máy tính: Sử dụng cáp Ethernet hoặc cáp USB để kết nối PLC với máy tính đã cài đặt phần mềm STEP 7 Basic (TIA Portal).
- Mở phần mềm STEP 7 Basic (TIA Portal): Khởi động phần mềm STEP 7 Basic (TIA Portal) trên máy tính.
- Tạo dự án mới hoặc mở dự án hiện có: Tạo một dự án mới hoặc mở dự án PLC S7-1200 hiện có.
- Truy cập thẻ nhớ: Trong cửa sổ dự án, tìm đến phần “PLC” và chọn “Card Reader”. Tại đây, bạn có thể thấy thẻ nhớ đã được kết nối.
- Định dạng thẻ nhớ (nếu cần): Nếu thẻ nhớ là mới hoặc chưa được định dạng, bạn có thể định dạng thẻ nhớ ngay trong TIA Portal. Click chuột phải vào thẻ nhớ và chọn “Format”.
- Tải chương trình xuống PLC: Bạn có thể tải chương trình từ máy tính xuống PLC và lưu trữ trên thẻ nhớ.
- Truy cập dữ liệu trên thẻ nhớ: Bạn có thể đọc và ghi dữ liệu trực tiếp trên thẻ nhớ thông qua TIA Portal.
5. Cách Lập Trình 6ES7954-8LP04-0AA0 Thẻ Nhớ Siemens
Thẻ nhớ 6ES7954-8LP04-0AA0 không phải là một thiết bị được lập trình trực tiếp. Thay vào đó, nó được sử dụng để lưu trữ chương trình và dữ liệu cho PLC S7-1200. Việc lập trình liên quan đến thẻ nhớ chủ yếu là thao tác đọc và ghi dữ liệu từ PLC lên thẻ nhớ.
Có một số cách để lập trình thao tác với thẻ nhớ trong STEP 7 Basic (TIA Portal):
Sử dụng các khối lệnh (Instructions):
RDREC(Read Record): Đọc dữ liệu từ một bản ghi (record) trên thẻ nhớ.WRREC(Write Record): Ghi dữ liệu vào một bản ghi trên thẻ nhớ.GET_IM_DATA(Get Identification & Maintenance Data): Đọc dữ liệu nhận dạng và bảo trì từ thẻ nhớ.SET_IM_DATA(Set Identification & Maintenance Data): Ghi dữ liệu nhận dạng và bảo trì lên thẻ nhớ.
Các khối lệnh này cho phép bạn đọc và ghi dữ liệu một cách linh hoạt, tùy chỉnh theo nhu cầu của ứng dụng.
Sử dụng các chức năng có sẵn trong TIA Portal:
- Data Logging: TIA Portal cung cấp chức năng ghi dữ liệu (data logging) tự động lên thẻ nhớ. Bạn có thể cấu hình các thông số như thời gian lấy mẫu, loại dữ liệu cần ghi, v.v.
- Recipe Management: Chức năng quản lý công thức (recipe management) cho phép bạn lưu trữ và tải các công thức sản xuất từ thẻ nhớ.
- HMI Data Storage: Dữ liệu HMI (Human Machine Interface) có thể được lưu trữ trên thẻ nhớ để giảm tải cho bộ nhớ PLC.
Ví dụ:
Để ghi giá trị của một biến (ví dụ: MyVariable) vào bản ghi số 1 trên thẻ nhớ, bạn có thể sử dụng khối lệnh WRREC như sau:
// Khai báo biến
DATA_BLOCK DB1
{
MyVariable : INT;
}
// Chương trình chính
NETWORK 1
TITLE = "Ghi dữ liệu vào thẻ nhớ"
// Gọi khối lệnh WRREC
WRREC(
REQ := TRUE, // Kích hoạt khối lệnh
ID := 16#8000, // ID của thẻ nhớ (thường là 16#8000)
MLEN := 2, // Độ dài dữ liệu (2 byte cho kiểu INT)
RECORD := P#DB1.DBX0.0 BYTE 2, // Địa chỉ dữ liệu cần ghi (MyVariable)
BUSY => , // Trạng thái bận
ERROR => , // Trạng thái lỗi
STATUS => // Mã trạng thái
);
6. Khắc Phục Một Số Lỗi Thường Gặp Liên Quan Đến 6ES7954-8LP04-0AA0 Thẻ Nhớ Siemens
Lỗi không nhận thẻ nhớ:
Nguyên nhân:
- Thẻ nhớ chưa được cắm đúng cách.
- Khe cắm thẻ nhớ bị bẩn hoặc hư hỏng.
- Thẻ nhớ bị lỗi.
- PLC bị lỗi.
Cách khắc phục:
- Kiểm tra lại kết nối thẻ nhớ, đảm bảo thẻ nhớ được cắm đúng chiều và khớp vào vị trí.
- Vệ sinh khe cắm thẻ nhớ bằng khí nén hoặc cồn isopropyl.
- Thử với một thẻ nhớ khác để xác định xem lỗi có phải do thẻ nhớ hay không.
- Kiểm tra PLC xem có lỗi phần cứng nào không.
Lỗi không thể định dạng thẻ nhớ:
Nguyên nhân:
- Thẻ nhớ bị khóa ghi (write-protected).
- Thẻ nhớ bị lỗi.
- Phần mềm TIA Portal bị lỗi.
Cách khắc phục:
- Kiểm tra xem thẻ nhớ có bị khóa ghi không. Nếu có, hãy gạt công tắc khóa ghi sang vị trí mở khóa.
- Thử định dạng thẻ nhớ trên máy tính (sử dụng định dạng FAT32).
- Thử với một thẻ nhớ khác.
- Khởi động lại phần mềm TIA Portal.
- Cập nhật phần mềm TIA Portal lên phiên bản mới nhất.
Lỗi đọc/ghi dữ liệu:
Nguyên nhân:
- Thẻ nhớ bị đầy.
- Thẻ nhớ bị lỗi.
- Chương trình PLC bị lỗi.
- Cấu hình khối lệnh đọc/ghi dữ liệu không chính xác.
Cách khắc phục:
- Kiểm tra dung lượng còn trống trên thẻ nhớ.
- Thử với một thẻ nhớ khác.
- Kiểm tra lại chương trình PLC, đảm bảo các khối lệnh đọc/ghi dữ liệu được cấu hình đúng.
- Kiểm tra lại các thông số của khối lệnh, ví dụ như địa chỉ dữ liệu, độ dài dữ liệu, v.v.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đang ấp ủ những dự án tự động hóa đầy tiềm năng? Bạn mong muốn hệ thống điều khiển của mình hoạt động trơn tru, hiệu quả và an toàn? Đừng để những giới hạn về bộ nhớ cản trở bạn!
Hãy để thanhthienphu.vn đồng hành cùng bạn trên hành trình chinh phục những đỉnh cao mới trong tự động hóa. Với thẻ nhớ Siemens 6ES7954-8LP04-0AA0, chúng tôi mang đến cho bạn:
- Giải pháp lưu trữ tối ưu: Mở rộng bộ nhớ, tăng tốc độ xử lý, bảo vệ dữ liệu an toàn.
- Sản phẩm chính hãng: Chất lượng đảm bảo, độ tin cậy cao, tuổi thọ dài.
- Dịch vụ chuyên nghiệp: Tư vấn tận tâm, hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc.
- Giá cả cạnh tranh: Ưu đãi hấp dẫn, chính sách thanh toán linh hoạt.
- Đội ngũ chuyên gia: Giàu kinh nghiệm, am hiểu sâu sắc về tự động hóa công nghiệp.
Đừng bỏ lỡ cơ hội nâng cấp hệ thống điều khiển của bạn!
Liên hệ ngay với thanhthienphu.vn:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
