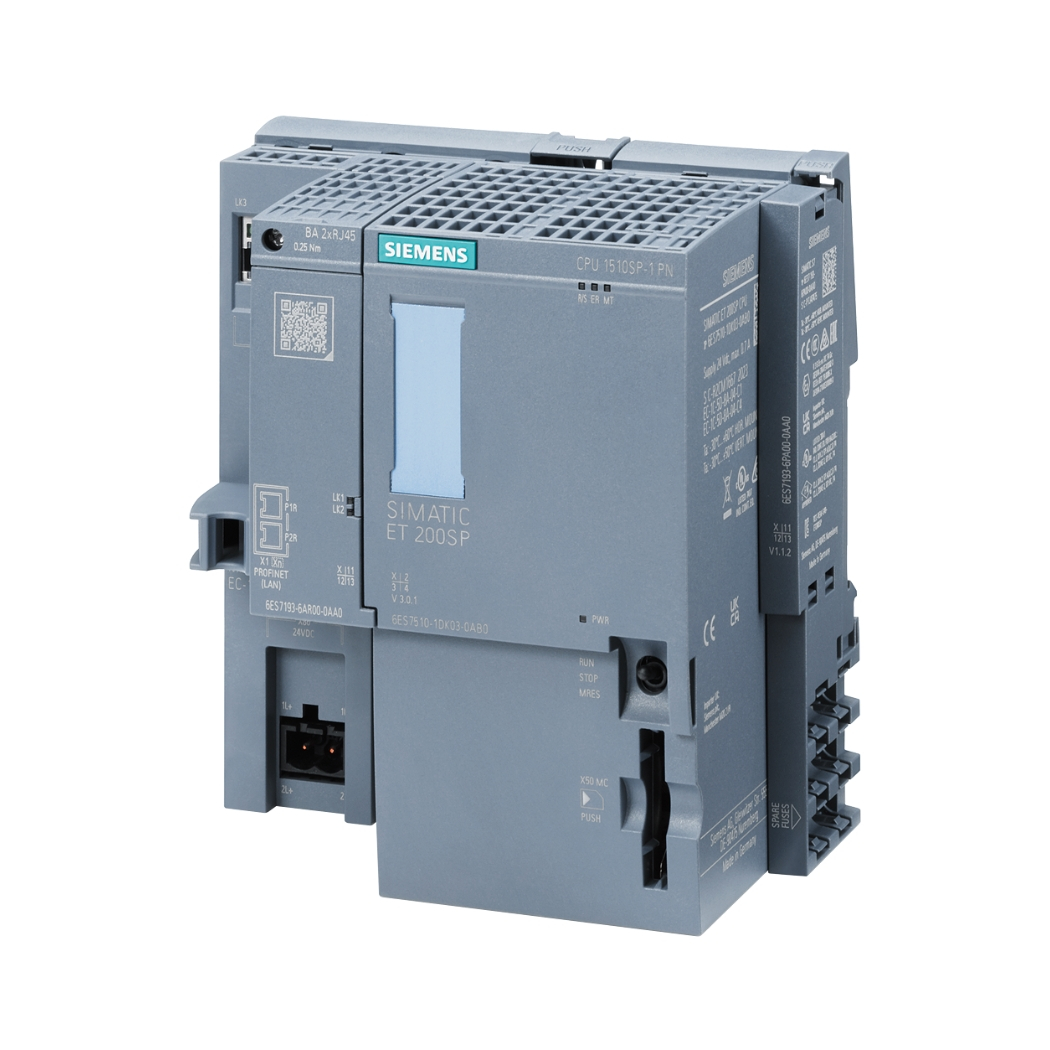

6ES7677-2DB42-0GM0 – ET200SP CPU 1515SP PC2 + HMI 2048PT Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT là bộ điều khiển lập trình mạnh mẽ tích hợp màn hình cảm ứng, mang đến giải pháp tự động hóa toàn diện, nâng tầm hiệu suất cho hệ thống điều khiển của bạn.

thanhthienphu.vn tự hào là nhà cung cấp giải pháp tự động hóa hàng đầu, sẵn sàng đồng hành cùng bạn chinh phục những đỉnh cao mới trong sản xuất và vận hành.

1. Cấu Tạo 6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT

• Bộ xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các hoạt động của toàn bộ hệ thống. CPU 1515SP PC2 có hiệu suất cao, đảm bảo xử lý nhanh chóng và chính xác các tác vụ phức tạp.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu quá trình). Dung lượng bộ nhớ lớn cho phép lưu trữ các chương trình điều khiển lớn và phức tạp, cũng như ghi lại dữ liệu hoạt động của hệ thống.
• Module I/O (Input/Output): Là giao diện kết nối giữa CPU và các thiết bị ngoại vi (cảm biến, động cơ, van, …). Module I/O nhận tín hiệu từ các cảm biến (Input) và gửi tín hiệu điều khiển đến các thiết bị chấp hành (Output).
• Màn hình cảm ứng HMI 2048PT: Giao diện người dùng trực quan, cho phép người vận hành dễ dàng theo dõi, giám sát và điều khiển hệ thống. Màn hình cảm ứng đa điểm, độ phân giải cao, hiển thị rõ ràng các thông tin và đồ thị.
• Cổng kết nối: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, Ethernet/IP, Modbus TCP, … cho phép kết nối với các thiết bị khác trong hệ thống mạng.
• Phần mềm TIA Portal: Cung cấp một môi trường lập trình tích hợp, cho phép người dùng dễ dàng cấu hình, lập trình và chẩn đoán hệ thống.

2. Các Tính Năng Chính Của 6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT

• Tích hợp HMI: Màn hình cảm ứng HMI 2048PT tích hợp sẵn, giúp tiết kiệm không gian lắp đặt, giảm chi phí và đơn giản hóa việc vận hành.
• Hiệu suất cao: CPU mạnh mẽ, bộ nhớ lớn, xử lý nhanh chóng các tác vụ điều khiển phức tạp.
• Kết nối đa dạng: Hỗ trợ nhiều giao thức truyền thông, dễ dàng kết nối với các thiết bị khác.
• Dễ dàng lập trình: Phần mềm TIA Portal trực quan, hỗ trợ nhiều ngôn ngữ lập trình.
• Mở rộng linh hoạt: Có thể mở rộng thêm các module I/O để đáp ứng nhu cầu ứng dụng.
• An toàn và bảo mật: Tích hợp các tính năng bảo mật, bảo vệ hệ thống khỏi các truy cập trái phép.
• Chẩn đoán lỗi thông minh: Dễ dàng phát hiện và khắc phục các sự cố.
• Tiết kiệm năng lượng: Thiết kế tối ưu, giảm tiêu thụ điện năng.
• Thiết kế nhỏ gọn: Tiết kiệm không gian, phù hợp với nhiều loại tủ điện

3. Hướng Dẫn Kết Nối 6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT Với Phần Mềm

Chuẩn bị:

• Cáp Ethernet (RJ45)
• Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích)
• Đảm bảo nguồn cấp 24V DC cho CPU

Kết nối phần cứng:

• Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.
• Cấp nguồn cho CPU.

Cấu hình địa chỉ IP:

• Mở TIA Portal.
• Tạo một project mới hoặc mở project có sẵn.
• Thêm thiết bị CPU 1515SP PC2 vào project.
• Cấu hình địa chỉ IP cho CPU (phải cùng lớp mạng với máy tính).
• Tải cấu hình xuống CPU.

4. Cách Lập Trình 6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT

Mở TIA Portal: Chọn ngôn ngữ lập trình mong muốn (LAD, FBD, SCL, STL, GRAPH).

Tạo chương trình:

• Tạo các khối chương trình (OB, FB, FC, DB).
• Viết mã lệnh điều khiển trong các khối chương trình.
• Sử dụng các hàm và lệnh có sẵn trong thư viện của TIA Portal.

Lập trình HMI:

• Tạo các màn hình giao diện.
• Thêm các đối tượng hiển thị (text, button, graphic, …).
• Gán các biến từ CPU vào các đối tượng trên màn hình.

Tải chương trình xuống CPU và HMI:

• Kết nối máy tính với CPU.
• Chọn “Download to device”.

Kiểm tra và gỡ lỗi:

• Sử dụng chức năng “Online & Diagnostics” để theo dõi hoạt động của chương trình.
• Sử dụng các công cụ gỡ lỗi để tìm và sửa lỗi.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT

Lỗi kết nối:

• Kiểm tra cáp kết nối, đảm bảo kết nối chắc chắn.
• Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo cùng lớp mạng.
• Kiểm tra cài đặt tường lửa trên máy tính.

Lỗi phần cứng:

• Kiểm tra đèn báo trạng thái trên CPU.
• Kiểm tra nguồn cấp.
• Tham khảo tài liệu hướng dẫn sử dụng để xác định mã lỗi và cách khắc phục.

Lỗi chương trình:

• Sử dụng chức năng “Online & Diagnostics” để theo dõi hoạt động của chương trình.
• Sử dụng các công cụ gỡ lỗi để tìm và sửa lỗi.

Lỗi HMI: Màn hình không hiển thị, kiểm tra kết nối cáp, kiểm tra nguồn

Lỗi truyền thông: Kiểm tra tốc độ, địa chỉ, giao thức truyền thông

Lỗi chương trình PLC: Kiểm tra logic, các khối hàm và biến

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Đừng chần chừ nữa! Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa. Với 6ES7677-2DB42-0GM0 CPU 1515SP PC2 + HMI 2048PT, bạn không chỉ sở hữu một thiết bị, mà còn là một giải pháp, một đối tác tin cậy, và một tương lai tươi sáng cho doanh nghiệp của bạn.
