6ES7241-1CH30-1XB0 Module CB 1241 RS485 S7-1200

6ES7241-1CH30-1XB0 Module CB 1241 RS485 S7-1200, giải pháp truyền thông mạnh mẽ, tin cậy cho hệ thống điều khiển của bạn, mở ra khả năng kết nối vượt trội và nâng cao hiệu suất toàn diện.

Với mô-đun giao tiếp này từ Siemens, bạn dễ dàng tích hợp chuẩn RS485 vào các ứng dụng tự động hóa, biến những thách thức truyền thông thành cơ hội phát triển cùng thanhthienphu.vn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7241-1CH30-1XB0

Module truyền thông CB 1241 RS485, mã sản phẩm 6ES7241-1CH30-1XB0, là một thành phần không thể thiếu trong việc mở rộng khả năng giao tiếp của bộ điều khiển lập trình PLC S7-1200 của Siemens. Thiết bị này được thiết kế tỉ mỉ để đáp ứng nhu cầu kết nối đa dạng trong môi trường công nghiệp, từ việc giám sát và điều khiển các thiết bị ngoại vi đến việc thu thập dữ liệu sản xuất một cách liên tục và chính xác.

Việc tích hợp module này vào hệ thống giúp tăng cường khả năng linh hoạt, đồng thời đảm bảo tính ổn định và độ tin cậy cao trong quá trình vận hành. Bên cạnh đó, việc lắp đặt và cấu hình đơn giản của module giúp tiết kiệm thời gian và công sức cho các kỹ sư và kỹ thuật viên, đồng thời tối ưu hóa hiệu suất làm việc tổng thể của hệ thống.

2. Cấu Tạo Sản Phẩm 6ES7241-1CH30-1XB0

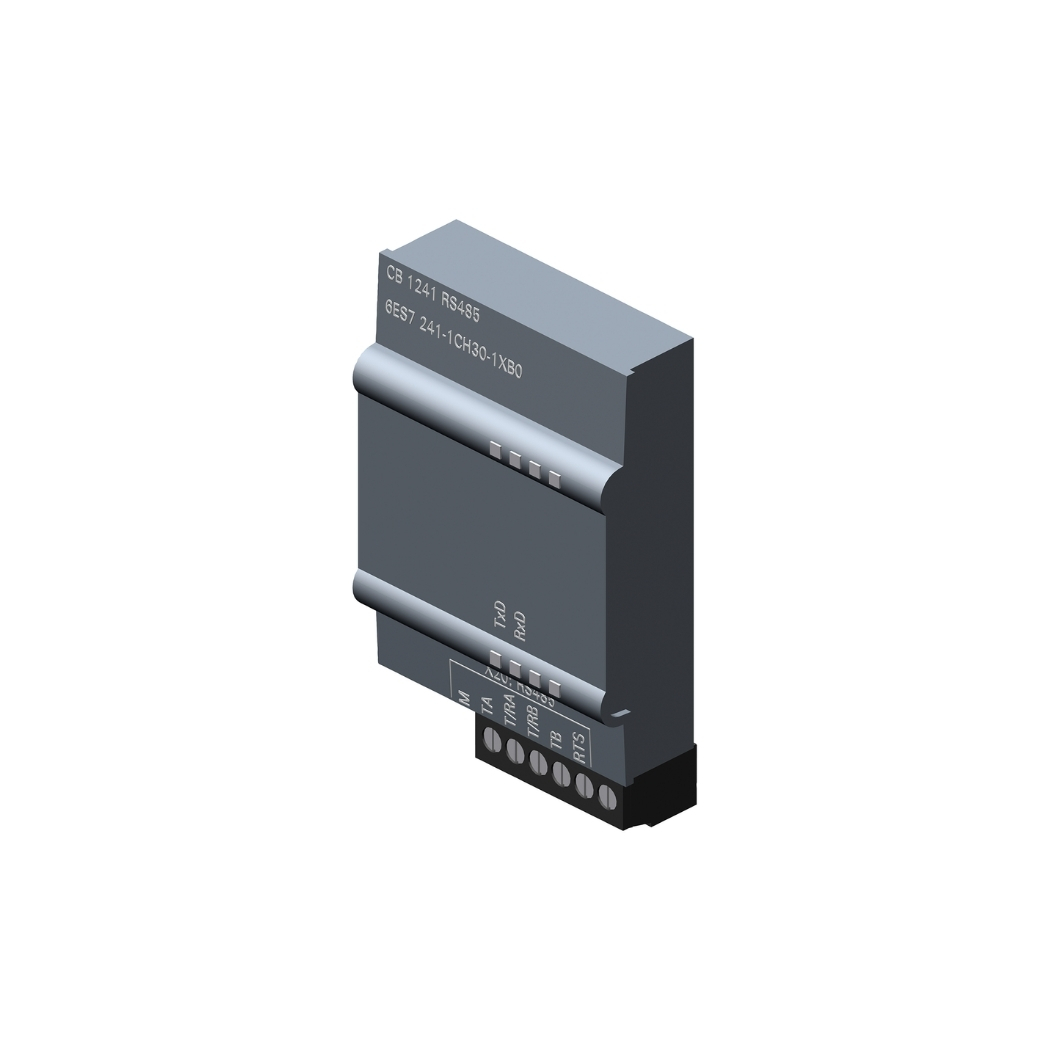

Mô-đun truyền thông CB 1241 RS485 (6ES7241-1CH30-1XB0) được thiết kế với sự chú trọng đặc biệt đến tính nhỏ gọn và khả năng lắp đặt dễ dàng. Với kích thước chỉ 45 x 100 x 75 mm, mô-đun này có thể được gắn trực tiếp lên thanh ray DIN, giúp tiết kiệm không gian trong tủ điện và tạo sự gọn gàng cho hệ thống.

Vỏ ngoài của mô-đun được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập và các tác động từ môi trường bên ngoài, đảm bảo độ bền và tuổi thọ của sản phẩm. Các cổng kết nối được bố trí một cách khoa học, với các đầu vít chắc chắn, giúp việc đấu nối dây cáp trở nên dễ dàng và an toàn, giảm thiểu nguy cơ lỏng lẻo hoặc ngắn mạch.

• Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chống va đập.
• Cổng kết nối RS485: Đầu nối dạng vít, dễ dàng đấu dây, đảm bảo kết nối chắc chắn.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module (nguồn, truyền dữ liệu, lỗi).
• Khe cắm mở rộng: Cho phép kết nối với các module mở rộng khác (tùy chọn).
• Nhãn sản phẩm: Ghi rõ thông tin sản phẩm, mã sản phẩm, thông số kỹ thuật.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7241-1CH30-1XB0

Mô-đun truyền thông CB 1241 RS485 (6ES7241-1CH30-1XB0) không chỉ là một thiết bị giao tiếp thông thường, mà còn là một giải pháp toàn diện cho việc kết nối và truyền dữ liệu trong hệ thống tự động hóa. Sản phẩm này được trang bị những tính năng tiên tiến, giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống.

Với khả năng hỗ trợ giao thức truyền thông RS485 phổ biến, mô-đun này cho phép kết nối PLC S7-1200 với nhiều loại thiết bị khác nhau như biến tần, màn hình HMI, cảm biến và các thiết bị đo lường, tạo ra một mạng lưới truyền thông mạnh mẽ và linh hoạt.

Tốc độ truyền dữ liệu cao, lên đến 115.2 kbps, đảm bảo việc truyền tải thông tin diễn ra nhanh chóng và chính xác, giảm thiểu độ trễ và tăng cường khả năng phản hồi của hệ thống. Ngoài ra, module này còn được tích hợp các tính năng bảo mật, giúp bảo vệ dữ liệu truyền thông khỏi các nguy cơ truy cập trái phép và đảm bảo an toàn cho hệ thống.

• Hỗ trợ giao thức RS485: Giao tiếp với nhiều thiết bị khác nhau (biến tần, HMI, cảm biến…).
• Tốc độ truyền cao: Lên đến 115.2 kbps, đảm bảo truyền dữ liệu nhanh chóng, chính xác.
• Tích hợp tính năng chuẩn đoán từ xa.
• Dễ dàng cấu hình: Sử dụng phần mềm STEP 7 Basic/Professional, giao diện trực quan, dễ sử dụng.
• Hoạt động ổn định: Thiết kế công nghiệp, chịu được điều kiện khắc nghiệt.
• Tăng cường chức năng với thư viện: Thư viện lệnh phong phú, hỗ trợ nhiều chức năng truyền thông.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7241-1CH30-1XB0 Với Phần Mềm

Để kết nối mô-đun truyền thông CB 1241 RS485 (6ES7241-1CH30-1XB0) với phần mềm, bạn cần thực hiện các bước sau đây một cách cẩn thận và chính xác. Đầu tiên, hãy đảm bảo rằng bạn đã cài đặt phần mềm STEP 7 (TIA Portal) phiên bản phù hợp với PLC S7-1200 của bạn. Tiếp theo, kết nối cáp lập trình từ máy tính đến cổng Ethernet của PLC.

Sau đó, mở phần mềm STEP 7 và tạo một dự án mới hoặc mở dự án hiện có. Trong cây dự án, tìm đến phần “Devices & Networks” và thêm PLC S7-1200 của bạn vào dự án. Để thêm mô-đun CB 1241, bạn có thể kéo và thả trực tiếp từ thư viện phần cứng hoặc sử dụng chức năng “Detect” để phần mềm tự động nhận diện phần cứng.

Khi mô-đun đã được thêm vào, bạn cần cấu hình các thông số truyền thông như địa chỉ Modbus, tốc độ baud, và parity bit để đảm bảo sự tương thích với các thiết bị khác trong mạng RS485.

Cài đặt phần mềm: Sử dụng STEP 7 (TIA Portal) phiên bản phù hợp với PLC S7-1200.

Kết nối phần cứng:

• Gắn module CB 1241 vào PLC S7-1200.
• Kết nối cáp RS485 từ CB 1241 đến thiết bị cần giao tiếp.
• Cấp nguồn 24V DC cho CB 1241.

Cấu hình phần mềm:

• Mở phần mềm STEP 7.
• Tạo project mới hoặc mở project có sẵn.
• Thêm PLC S7-1200 và module CB 1241 vào project.
• Cấu hình thông số truyền thông (địa chỉ, tốc độ, parity…).
• Sử dụng các khối hàm truyền thông (MB_CLIENT, MB_SERVER…) để lập trình.

5. Cách Lập Trình Sản Phẩm 6ES7241-1CH30-1XB0

Việc lập trình cho mô-đun truyền thông CB 1241 RS485 (6ES7241-1CH30-1XB0) trong môi trường STEP 7 (TIA Portal) được thực hiện thông qua các khối hàm (function blocks) chuyên dụng, giúp đơn giản hóa quá trình giao tiếp và trao đổi dữ liệu với các thiết bị ngoại vi.

Các khối hàm phổ biến bao gồm MB_CLIENT và MB_SERVER, được thiết kế để thực hiện các chức năng Modbus RTU master và slave. Khi sử dụng MB_CLIENT, bạn có thể thiết lập các yêu cầu đọc và ghi dữ liệu đến các thiết bị slave, trong khi MB_SERVER cho phép mô-đun phản hồi các yêu cầu từ các thiết bị master khác.

Việc cấu hình các khối hàm này đòi hỏi sự hiểu biết về các tham số như địa chỉ slave, mã hàm Modbus, địa chỉ vùng nhớ, và độ dài dữ liệu. Tuy nhiên, với giao diện trực quan của STEP 7 và các hướng dẫn chi tiết, người dùng có thể dễ dàng làm quen và tùy chỉnh các thông số này để phù hợp với yêu cầu cụ thể của ứng dụng.

• Sử dụng khối hàm: STEP 7 cung cấp các khối hàm sẵn có (MB_CLIENT, MB_SERVER…) để lập trình truyền thông RS485.
• Cấu hình tham số: Thiết lập các tham số cho khối hàm (địa chỉ, tốc độ, dữ liệu…).
• Lập trình logic: Xây dựng chương trình điều khiển dựa trên dữ liệu nhận/gửi qua RS485.
• Kiểm tra và gỡ lỗi: Sử dụng các công cụ debug của STEP 7 để kiểm tra và sửa lỗi chương trình.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7241-1CH30-1XB0

Trong quá trình vận hành mô-đun truyền thông CB 1241 RS485 (6ES7241-1CH30-1XB0), người dùng có thể gặp phải một số lỗi thường gặp liên quan đến kết nối, cấu hình hoặc truyền thông. Một trong những lỗi phổ biến nhất là mất kết nối, thường do các vấn đề như dây cáp bị lỏng, đấu nối không chính xác, hoặc cấu hình địa chỉ không đúng.

Để khắc phục, hãy kiểm tra kỹ lưỡng các kết nối vật lý, đảm bảo rằng các đầu vít được siết chặt và dây cáp không bị hư hỏng. Nếu vấn đề vẫn tiếp diễn, hãy kiểm tra lại cấu hình địa chỉ và các thông số truyền thông trong phần mềm STEP 7, đảm bảo rằng chúng khớp với các thiết bị khác trong mạng.

Một lỗi khác có thể xảy ra là lỗi truyền thông, biểu hiện qua việc dữ liệu không được truyền đi hoặc nhận về một cách chính xác. Nguyên nhân có thể là do nhiễu điện từ, cấu hình tốc độ baud không phù hợp, hoặc xung đột địa chỉ.

Lỗi kết nối:

• Kiểm tra dây cáp, đầu nối.
• Kiểm tra cấu hình địa chỉ, tốc độ truyền.
• Kiểm tra nguồn cấp.

Lỗi truyền thông:

• Kiểm tra thông số truyền thông (parity, stop bits…).
• Kiểm tra nhiễu điện từ.
• Kiểm tra cấu hình khối hàm.

Lỗi phần cứng:

• Kiểm tra đèn LED báo trạng thái.
• Liên hệ nhà cung cấp nếu nghi ngờ lỗi phần cứng.
