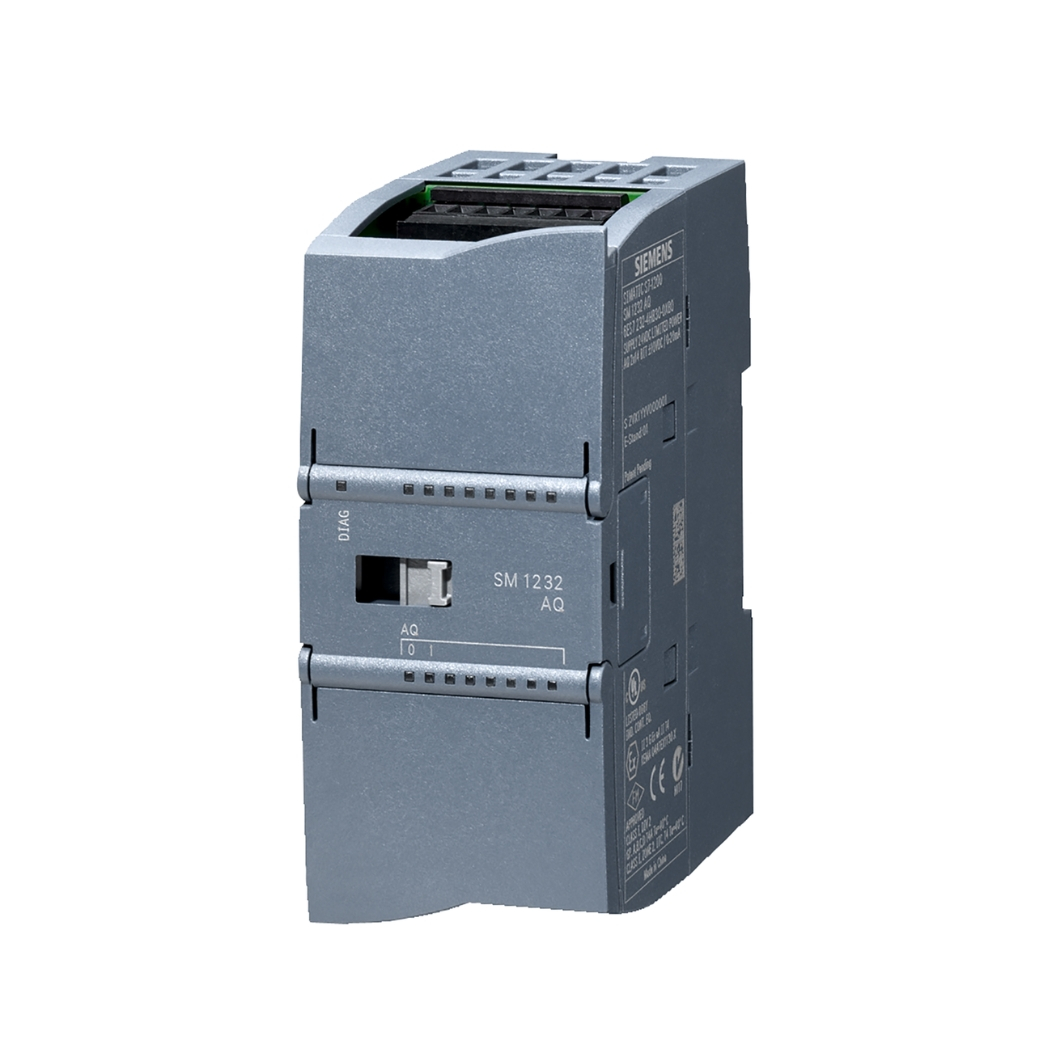

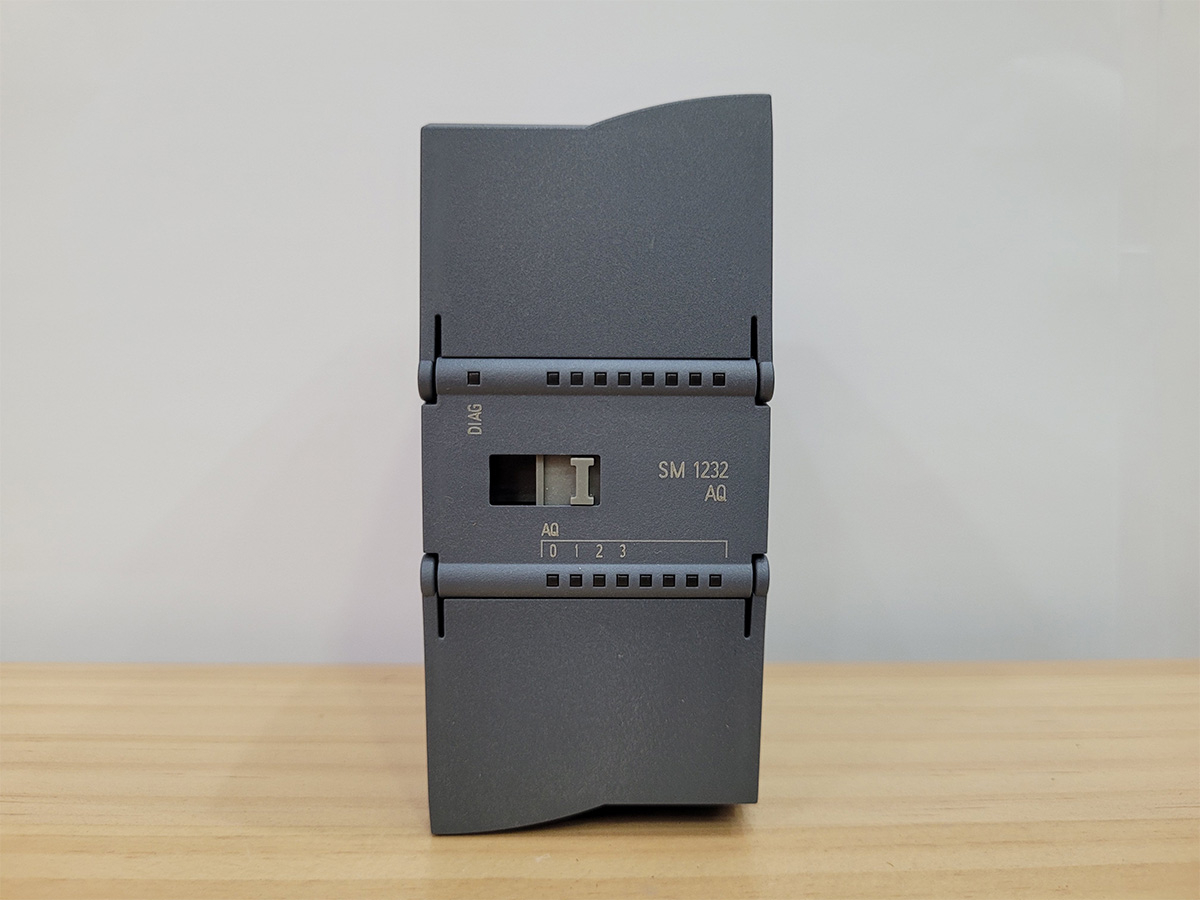

6ES7232-4HD32-0XB0 Module SM 1232 4 AO S7-1200

6ES7232-4HD32-0XB0 là mô-đun ngõ ra tương tự, một giải pháp hoàn hảo cho các hệ thống điều khiển tự động hóa, mang đến sự chính xác và ổn định vượt trội trong việc chuyển đổi tín hiệu số sang tương tự. Đây chính là cánh tay phải đắc lực, giúp nâng tầm hiệu suất cho dây chuyền sản xuất của bạn, đồng thời tối ưu hóa chi phí vận hành và đảm bảo an toàn tuyệt đối; nếu bạn đang tìm kiếm một thiết bị đầu ra analog chất lượng cao, đáng tin cậy cho hệ thống PLC S7-1200 của Siemens, hãy đến với thanhthienphu.vn, chúng tôi tự hào mang đến cho bạn sản phẩm chính hãng với dịch vụ hỗ trợ chuyên nghiệp.

1. Thông tin chi tiết về sản phẩm

Bạn đang vận hành một nhà máy sản xuất với những yêu cầu khắt khe về độ chính xác và ổn định trong quy trình tự động hóa? Bạn mong muốn nâng cao hiệu suất, giảm thiểu sai sót và tiết kiệm chi phí vận hành? Vậy thì, mô-đun ngõ ra tương tự 6ES7232-4HD32-0XB0 chính là giải pháp hoàn hảo dành cho bạn. Đây là một thiết bị không thể thiếu trong các hệ thống điều khiển hiện đại, đóng vai trò quan trọng trong việc kết nối và truyền tải tín hiệu giữa các thiết bị tự động. Hãy cùng thanhthienphu.vn khám phá chi tiết về sản phẩm này và lý do tại sao nó lại trở thành lựa chọn hàng đầu của các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa trong nhiều lĩnh vực khác nhau, từ sản xuất công nghiệp, xây dựng, năng lượng đến tự động hóa. Sản phẩm được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất, mang lại sự tin cậy và hiệu quả vượt trội, giúp bạn an tâm vận hành hệ thống một cách trơn tru và hiệu quả, mở ra những cơ hội mới cho sự phát triển bền vững.

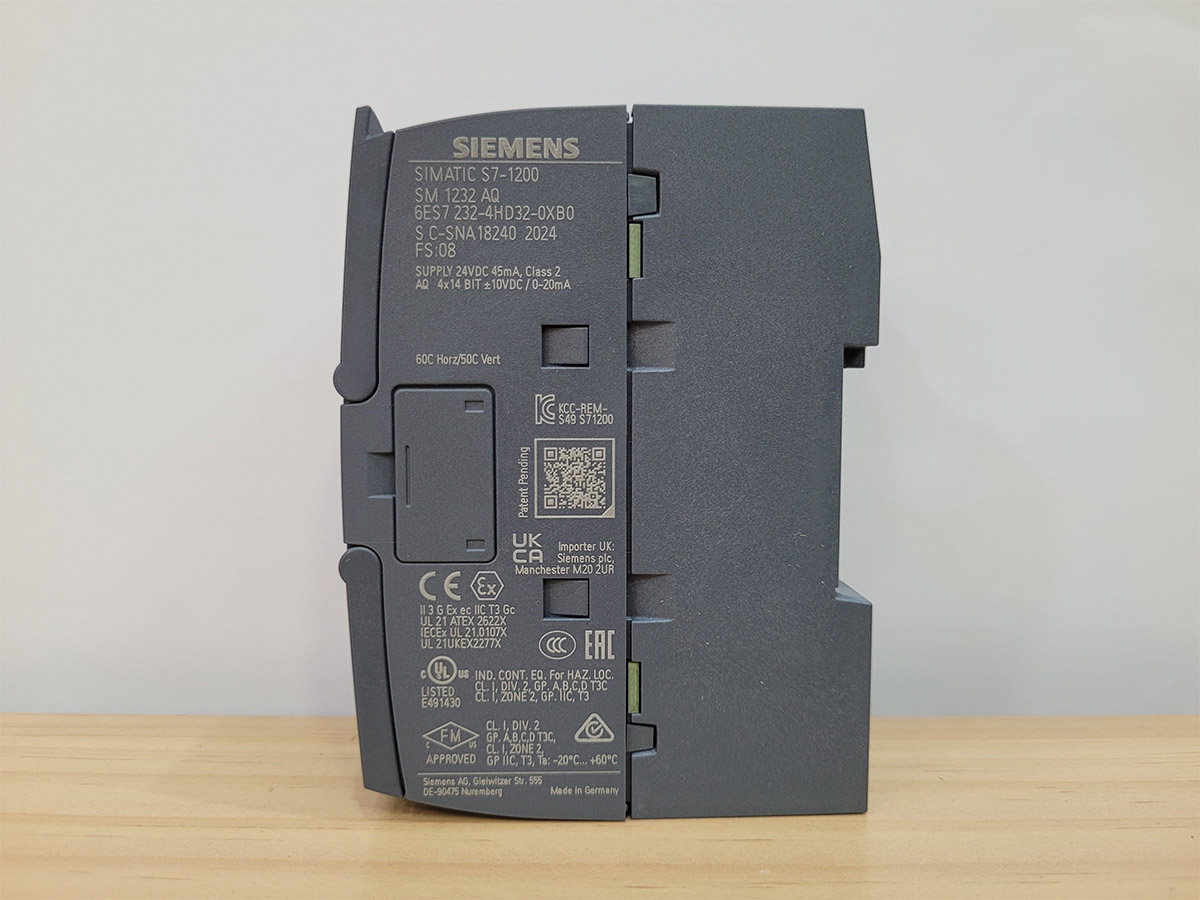

2. Cấu tạo sản phẩm

Để hiểu rõ hơn về cách thức hoạt động và khả năng ứng dụng rộng rãi của mô-đun ngõ ra tương tự 6ES7232-4HD32-0XB0, chúng ta sẽ cùng đi sâu vào phân tích cấu tạo chi tiết của sản phẩm này. Với thiết kế tỉ mỉ và sự tích hợp các linh kiện chất lượng cao, 6ES7232-4HD32-0XB0 không chỉ đảm bảo hiệu suất vượt trội mà còn mang lại sự tin cậy và độ bền bỉ trong suốt quá trình vận hành; đây là một yếu tố then chốt giúp các doanh nghiệp yên tâm đầu tư và phát triển hệ thống sản xuất của mình. Hãy cùng thanhthienphu.vn khám phá những thành phần chính tạo nên sự khác biệt và ưu việt của mô-đun này, từ đó thấy được sự tinh tế trong thiết kế của Siemens – một trong những tập đoàn công nghệ hàng đầu thế giới. Hiểu rõ cấu tạo sản phẩm sẽ giúp các kỹ sư, kỹ thuật viên và nhà quản lý đưa ra những quyết định đúng đắn trong việc lựa chọn, lắp đặt, vận hành và bảo trì thiết bị, từ đó tối ưu hóa hiệu quả đầu tư và nâng cao năng suất lao động.

• Vỏ bảo vệ: Được chế tạo từ nhựa cứng cao cấp, có khả năng chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, và nhiệt độ cao.
• Đèn LED báo trạng thái: Hệ thống đèn LED đa màu sắc, hiển thị trạng thái hoạt động của từng kênh ngõ ra, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Cổng kết nối: Bao gồm các cổng kết nối nguồn, cổng kết nối với PLC S7-1200 thông qua bus hệ thống, và các cổng kết nối với thiết bị ngoại vi, được thiết kế chắc chắn, đảm bảo kết nối ổn định.
• Khối xử lý trung tâm: Sử dụng vi xử lý tiên tiến, đảm nhiệm chức năng chuyển đổi tín hiệu số từ PLC thành tín hiệu tương tự với độ chính xác cao.
• Bộ chuyển đổi D/A (Digital to Analog): Mỗi kênh ngõ ra được trang bị một bộ chuyển đổi D/A riêng biệt với độ phân giải 14 bit, cho phép tạo ra tín hiệu tương tự mịn và chính xác.
• Mạch khuếch đại: Khuếch đại tín hiệu ngõ ra lên mức điện áp hoặc dòng điện phù hợp với yêu cầu của thiết bị ngoại vi.
• Mạch bảo vệ: Tích hợp các mạch bảo vệ quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho thiết bị và hệ thống.
• Khối cách ly: Cung cấp khả năng cách ly điện giữa các kênh ngõ ra và giữa kênh ngõ ra với bus hệ thống, giúp chống nhiễu và bảo vệ thiết bị.

3. Các tính năng chính của sản phẩm

Mô-đun ngõ ra tương tự 6ES7232-4HD32-0XB0 không chỉ là một thiết bị ngoại vi thông thường, mà là một giải pháp toàn diện, mang đến cho người dùng một loạt các tính năng tiên tiến và ưu việt, đáp ứng mọi yêu cầu khắt khe nhất của các hệ thống tự động hóa hiện đại. Từ khả năng chuyển đổi tín hiệu chính xác, linh hoạt, đến khả năng bảo vệ và độ bền vượt trội, 6ES7232-4HD32-0XB0 thực sự là một trợ thủ đắc lực, giúp nâng cao hiệu quả vận hành, tối ưu hóa quy trình sản xuất và đảm bảo an toàn cho toàn bộ hệ thống. Hãy cùng thanhthienphu.vn điểm qua những tính năng nổi bật của sản phẩm này, để hiểu rõ hơn về lý do tại sao nó lại được các chuyên gia trong ngành điện công nghiệp và tự động hóa tin tưởng lựa chọn, từ đó đưa ra quyết định đầu tư đúng đắn, mang lại lợi ích lâu dài cho doanh nghiệp của bạn.

• Chuyển đổi tín hiệu linh hoạt: Hỗ trợ nhiều dải tín hiệu ngõ ra khác nhau (0-10V, ±10V, 0-20mA, 4-20mA) cho phép kết nối với nhiều loại thiết bị ngoại vi như van điều khiển, biến tần, động cơ servo.
• Độ chính xác cao: Với độ phân giải 14 bit, 6ES7232-4HD32-0XB0 đảm bảo tín hiệu ngõ ra chính xác, giảm thiểu sai số trong quá trình điều khiển, giúp nâng cao chất lượng sản phẩm và hiệu quả sản xuất.
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi chỉ 625 µs/kênh, cho phép mô-đun đáp ứng nhanh chóng với các thay đổi của hệ thống, đảm bảo quá trình điều khiển diễn ra mượt mà và chính xác.
• Khả năng chống nhiễu tốt: Nhờ khả năng cách ly điện giữa các kênh và giữa kênh với bus hệ thống, mô-đun hoạt động ổn định trong môi trường có nhiều nhiễu điện từ, đảm bảo tín hiệu truyền đi chính xác.
• Dễ dàng cấu hình và giám sát: Tích hợp với phần mềm lập trình TIA Portal của Siemens, cho phép người dùng dễ dàng cấu hình, giám sát trạng thái và chẩn đoán lỗi.
• Thiết kế nhỏ gọn, tiết kiệm không gian: Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt trong tủ điện, tối ưu hóa chi phí và tăng tính thẩm mỹ.
• Độ bền cao: Được sản xuất theo tiêu chuẩn công nghiệp, 6ES7232-4HD32-0XB0 có khả năng hoạt động bền bỉ trong môi trường khắc nghiệt, giảm thiểu chi phí bảo trì, thay thế.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Việc kết nối mô-đun ngõ ra tương tự 6ES7232-4HD32-0XB0 với phần mềm lập trình TIA Portal là một bước quan trọng để khai thác tối đa tiềm năng của thiết bị và tích hợp nó vào hệ thống tự động hóa của bạn. Với hướng dẫn chi tiết từng bước dưới đây từ thanhthienphu.vn, bạn sẽ dễ dàng thực hiện quá trình kết nối và cấu hình, ngay cả khi bạn không phải là một chuyên gia lập trình. Quy trình này được thiết kế đơn giản, trực quan, giúp bạn tiết kiệm thời gian và công sức, đồng thời đảm bảo hệ thống hoạt động chính xác và hiệu quả. Hãy cùng khám phá cách thức kết nối 6ES7232-4HD32-0XB0 với phần mềm TIA Portal, mở ra cánh cửa đến với thế giới tự động hóa tiên tiến, nơi bạn có thể dễ dàng điều khiển và giám sát mọi quy trình sản xuất một cách tối ưu.

Bước 1: Chuẩn bị phần cứng và phần mềm

Đảm bảo bạn đã có mô-đun 6ES7232-4HD32-0XB0, PLC S7-1200, cáp kết nối và máy tính đã cài đặt phần mềm TIA Portal (phiên bản V13 trở lên).

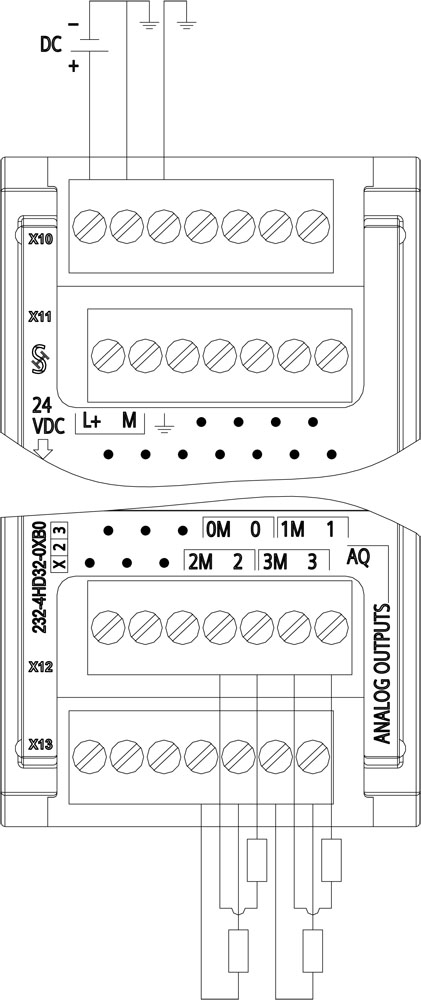

Bước 2: Kết nối phần cứng

• Gắn mô-đun 6ES7232-4HD32-0XB0 vào thanh ray DIN bên cạnh PLC S7-1200.
• Kết nối nguồn 24V DC cho mô-đun.
• Kết nối mô-đun với PLC thông qua đầu nối bus tích hợp ở mặt bên.

Bước 3: Mở phần mềm TIA Portal

• Khởi động phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới hoặc mở dự án hiện có.

Bước 4: Thêm thiết bị vào dự án

• Trong cửa sổ “Project tree”, chọn “Add new device”.
• Chọn dòng PLC S7-1200 và chọn CPU tương ứng với phần cứng của bạn.
• Trong cửa sổ “Hardware catalog”, tìm kiếm “6ES7232-4HD32-0XB0” trong mục “Analog outputs”.
• Kéo thả mô-đun vào vị trí tương ứng trong cấu hình phần cứng.

Bước 5: Cấu hình địa chỉ I/O

• Click đúp vào mô-đun 6ES7232-4HD32-0XB0 trong cấu hình phần cứng.
• Trong cửa sổ “Properties”, chọn tab “I/O addresses”.
• Phần mềm sẽ tự động gán địa chỉ cho các kênh ngõ ra. Bạn có thể thay đổi địa chỉ nếu cần.

Bước 6: Cấu hình thông số kênh

Chọn tab “Analog outputs”.

Đối với mỗi kênh, bạn có thể cấu hình các thông số như:

• Dải tín hiệu: 0-10V, ±10V, 0-20mA, 4-20mA
• Chế độ hoạt động: Voltage (điện áp) hoặc Current (dòng điện)
• Giá trị thay thế: Giá trị ngõ ra khi CPU ở chế độ STOP
• Chẩn đoán: Bật/tắt các chức năng chẩn đoán lỗi

Bước 7: Tải cấu hình xuống PLC

• Kết nối máy tính với PLC thông qua cáp Ethernet.
• Chọn biểu tượng “Download to device” để tải cấu hình phần cứng và chương trình xuống PLC.

Bước 8: Kiểm tra kết nối

Sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra trạng thái kết nối và giá trị ngõ ra của mô-đun.

5. Cách lập trình sản phẩm

Sau khi đã kết nối thành công mô-đun 6ES7232-4HD32-0XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để điều khiển các ngõ ra tương tự theo yêu cầu của ứng dụng. Với sự hỗ trợ của các khối hàm (Function Blocks) và ngôn ngữ lập trình LAD (Ladder Diagram) trực quan, bạn có thể dễ dàng tạo ra các chương trình điều khiển phức tạp, đáp ứng mọi nhu cầu tự động hóa. Hướng dẫn dưới đây từ thanhthienphu.vn sẽ cung cấp cho bạn những kiến thức cơ bản về cách lập trình 6ES7232-4HD32-0XB0 trong TIA Portal, giúp bạn khai thác tối đa tiềm năng của thiết bị và tạo ra những giải pháp tự động hóa hiệu quả, mang lại lợi ích thiết thực cho doanh nghiệp. Hãy cùng khám phá cách thức lập trình mô-đun này, biến những ý tưởng sáng tạo của bạn thành hiện thực, nâng tầm quy trình sản xuất lên một tầm cao mới.

Bước 1: Hiểu rõ yêu cầu điều khiển

Xác định rõ mục tiêu điều khiển, số lượng kênh ngõ ra cần sử dụng, dải tín hiệu và độ chính xác yêu cầu.

Bước 2: Sử dụng khối hàm MOVE

• Khối hàm MOVE được sử dụng để gán giá trị số cho các kênh ngõ ra tương tự.
• Trong cửa sổ “Instructions”, chọn “Move operations” và kéo thả khối hàm MOVE vào network của chương trình LAD.
• Kết nối đầu vào “IN” của khối hàm với biến chứa giá trị số cần xuất ra.
• Kết nối đầu ra “OUT” của khối hàm với địa chỉ kênh ngõ ra tương ứng (ví dụ: %QW0 cho kênh 0).

Bước 3: Chuẩn hóa giá trị

• Giá trị số đưa vào khối hàm MOVE cần được chuẩn hóa về dải giá trị tương ứng với dải tín hiệu ngõ ra đã cấu hình.
• Ví dụ, với dải tín hiệu 0-20mA và độ phân giải 14 bit, giá trị số cần nằm trong khoảng 0-27648.
• Bạn có thể sử dụng các khối hàm NORM_X (chuẩn hóa) và SCALE_X (tỉ lệ hóa) để thực hiện việc này.

Bước 4: Lập trình logic điều khiển

• Sử dụng các lệnh logic (AND, OR, NOT,…) và các khối hàm khác (Timer, Counter,…) để tạo ra logic điều khiển phù hợp với yêu cầu ứng dụng.
• Ví dụ, bạn có thể lập trình để điều khiển độ mở van tuyến tính dựa trên giá trị cảm biến nhiệt độ.

Bước 5: Tải chương trình xuống PLC

Sau khi hoàn thành chương trình, hãy tải chương trình xuống PLC thông qua chức năng “Download to device”.

Bước 6: Kiểm tra và hiệu chỉnh

• Chuyển PLC sang chế độ RUN.
• Sử dụng chức năng “Monitor” trong TIA Portal để theo dõi giá trị các biến và trạng thái ngõ ra.
• Kiểm tra hoạt động của hệ thống và hiệu chỉnh chương trình nếu cần.

Ví dụ: Điều khiển độ sáng của đèn LED sử dụng tín hiệu ngõ ra 0-10V

Yêu cầu: Điều khiển độ sáng của đèn LED tuyến tính từ 0% đến 100% bằng cách thay đổi giá trị điện áp ngõ ra từ 0V đến 10V.

Chương trình:

Network 1:
// Chuẩn hóa giá trị biến "Brightness" (0-100) về dải 0-27648
LD     "Brightness"
NORM_X  "Brightness", 0.0, 100.0, %MD0 // %MD0 là biến trung gian lưu giá trị đã chuẩn hóa

Network 2:
// Xuất giá trị đã chuẩn hóa ra kênh 0 (địa chỉ %QW0)
LD     %MD0
MOVE   %MD0, %QW0

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng mô-đun ngõ ra tương tự 6ES7232-4HD32-0XB0, bạn có thể gặp phải một số vấn đề kỹ thuật. Tuy nhiên, với những hướng dẫn chi tiết và dễ hiểu dưới đây từ thanhthienphu.vn, bạn hoàn toàn có thể tự mình khắc phục các sự cố thường gặp, giúp tiết kiệm thời gian, chi phí sửa chữa và đảm bảo hệ thống hoạt động ổn định trở lại. Chúng tôi cam kết mang đến cho bạn những giải pháp tối ưu, giúp bạn an tâm vận hành và khai thác tối đa hiệu quả của thiết bị. Hãy cùng khám phá những phương pháp khắc phục lỗi hiệu quả, để bạn luôn làm chủ được hệ thống tự động hóa của mình, từ đó nâng cao năng suất và hiệu quả sản xuất.

Lỗi: Không có tín hiệu ngõ ra

Nguyên nhân:

• Nguồn cấp 24V DC bị mất hoặc không ổn định.
• Kết nối giữa mô-đun và PLC bị lỏng hoặc sai.
• Cấu hình phần cứng hoặc chương trình bị lỗi.
• Mô-đun bị hỏng.

Giải pháp:

• Kiểm tra nguồn cấp 24V DC, đảm bảo điện áp ổn định và đủ công suất.
• Kiểm tra lại kết nối giữa mô-đun và PLC, đảm bảo kết nối chắc chắn và đúng vị trí.
• Kiểm tra lại cấu hình phần cứng và chương trình trong TIA Portal, đảm bảo địa chỉ I/O và các thông số kênh được cấu hình chính xác.
• Sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra trạng thái lỗi của mô-đun.
• Thử thay thế bằng một mô-đun khác để xác định xem lỗi có phải do mô-đun hay không.

Lỗi: Tín hiệu ngõ ra không chính xác

Nguyên nhân:

• Giá trị đầu vào chưa được chuẩn hóa đúng cách.
• Dây dẫn tín hiệu bị nhiễu.
• Thiết bị ngoại vi bị lỗi.
• Mô-đun bị lỗi.

Giải pháp:

• Kiểm tra lại chương trình, đảm bảo giá trị đầu vào đã được chuẩn hóa về dải giá trị phù hợp với dải tín hiệu ngõ ra.
• Sử dụng dây dẫn có chống nhiễu và đi dây gọn gàng, tránh xa các nguồn gây nhiễu.
• Kiểm tra hoạt động của thiết bị ngoại vi, đảm bảo thiết bị hoạt động bình thường.
• Hiệu chuẩn lại mô-đun nếu cần.
• Thử thay thế bằng một mô-đun khác để xác định xem lỗi có phải do mô-đun hay không.

Lỗi: Đèn LED báo lỗi

Nguyên nhân:

• Lỗi phần cứng.
• Lỗi cấu hình.
• Lỗi kết nối.

Giải pháp:

• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để tra cứu mã lỗi tương ứng với màu sắc và trạng thái nhấp nháy của đèn LED.
• Kiểm tra lại kết nối, cấu hình và chương trình.
• Liên hệ với nhà cung cấp hoặc bộ phận hỗ trợ kỹ thuật của Siemens để được hỗ trợ.
