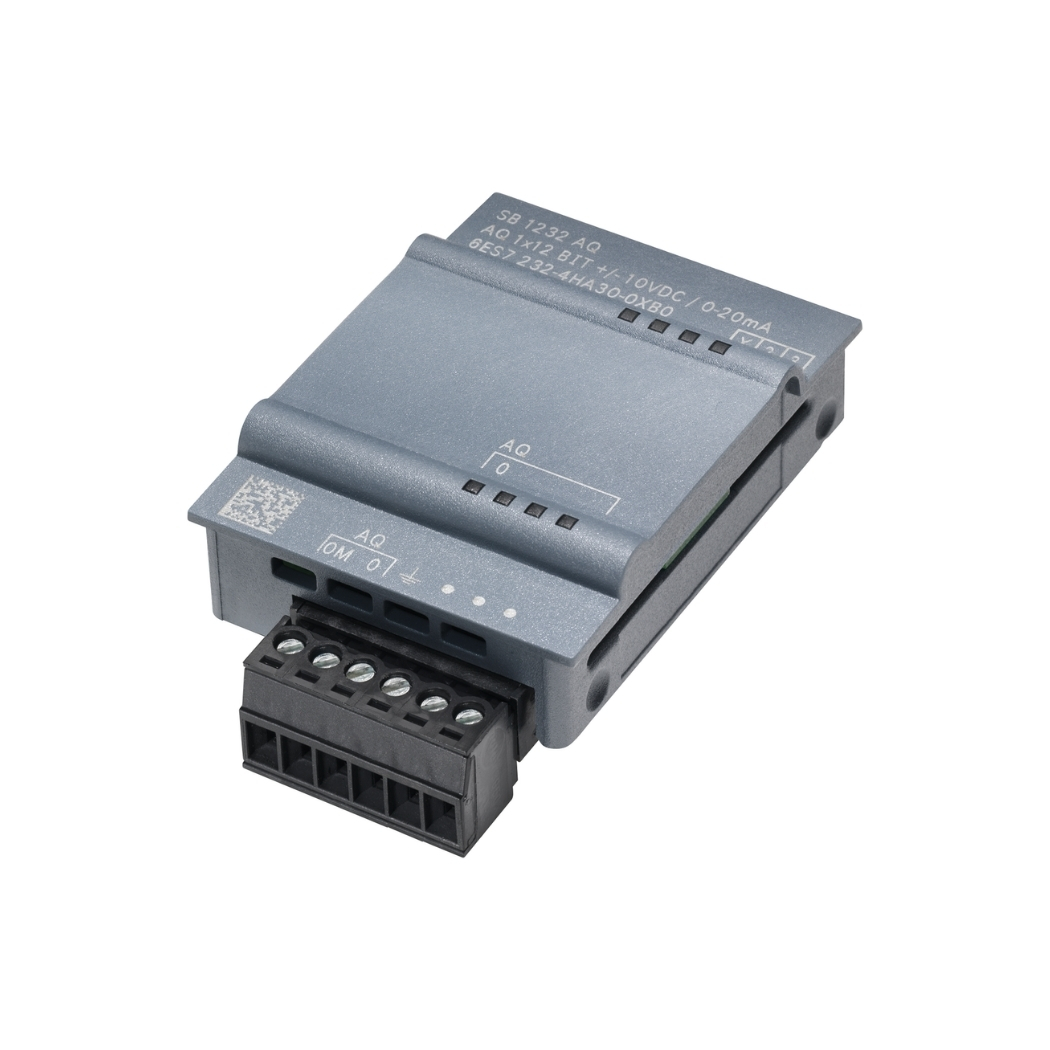

6ES7232-4HA30-0XB0 Module S7-1200 SB1232

6ES7232-4HA30-0XB0 là module ngõ ra tương tự chuyên dụng cho PLC S7-1200, mang lại khả năng điều khiển chính xác và linh hoạt, từ đó nâng cao hiệu suất hệ thống tự động hóa của bạn. Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp toàn diện cho nhu cầu tự động hóa, giúp bạn kiến tạo tương lai sản xuất thông minh, hiệu quả.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

Sản phẩm 6ES7232-4HA30-0XB0 được thiết kế dạng module nhỏ gọn, chắc chắn với vỏ nhựa cao cấp, bền bỉ trong môi trường công nghiệp. Thiết kế này giúp bảo vệ các linh kiện điện tử bên trong khỏi tác động cơ học, bụi bẩn và độ ẩm.

2.1. Mặt Trước:

• Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị trạng thái hoạt động của từng kênh đầu ra, giúp người dùng dễ dàng giám sát và chẩn đoán lỗi.
• Cổng kết nối: Các cổng kết nối được thiết kế dạng terminal vặn vít, đảm bảo kết nối chắc chắn, chống rung lắc, và dễ dàng tháo lắp khi cần thiết.
• Nhãn thông tin: Nhãn sản phẩm cung cấp đầy đủ thông tin về mã sản phẩm, thông số kỹ thuật cơ bản và sơ đồ đấu dây, hỗ trợ người dùng trong quá trình lắp đặt và vận hành.

2.2. Bên Trong:

• Bộ chuyển đổi D/A (Digital to Analog Converter): Sử dụng bộ chuyển đổi D/A 12 bit, cung cấp độ phân giải cao, đảm bảo tín hiệu đầu ra chính xác, mượt mà, phản ánh đúng giá trị số đầu vào.
• Mạch khuếch đại: Mạch khuếch đại giúp chuyển đổi tín hiệu D/A thành tín hiệu dòng điện 0/4-20mA, phù hợp với các thiết bị ngoại vi tiêu chuẩn công nghiệp.
• Mạch bảo vệ: Được trang bị mạch bảo vệ quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho thiết bị và hệ thống trong trường hợp xảy ra sự cố.
• Vi xử lý: Vi xử lý tích hợp giúp xử lý tín hiệu, giao tiếp với CPU và thực hiện các chức năng chẩn đoán, giám sát.

2.3. Mặt Sau:

Khe cắm mở rộng: Thiết kế dạng khe cắm cho phép lắp đặt dễ dàng lên thanh ray DIN trong tủ điện, tiết kiệm không gian và tạo sự gọn gàng.

3. Các Tính Năng Chính Của Sản Phẩm

• Độ Chính Xác Cao: Với độ phân giải 12 bit, module 6ES7232-4HA30-0XB0 mang lại khả năng điều khiển chính xác, giúp các thiết bị ngoại vi như van điều khiển, động cơ hoạt động đúng theo yêu cầu, từ đó tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm. Theo nghiên cứu của Viện Đo lường Quốc gia Việt Nam năm 2022, độ chính xác trong điều khiển thiết bị có thể ảnh hưởng đến 30% chất lượng sản phẩm cuối cùng.
• Đáp Ứng Nhanh: Thời gian chuyển đổi tín hiệu nhanh dưới 625µs đảm bảo hệ thống phản hồi nhanh chóng với các thay đổi, phù hợp với các ứng dụng yêu cầu tốc độ cao như điều khiển vị trí, đồng bộ hóa. Một nghiên cứu của Đại học Bách Khoa Hà Nội năm 2023 cho thấy, việc giảm thời gian đáp ứng của hệ thống điều khiển có thể tăng năng suất lên đến 15%.
• Tương Thích Cao: Module 6ES7232-4HA30-0XB0 được thiết kế để hoạt động hoàn hảo với các CPU S7-1200, tạo nên một hệ thống điều khiển đồng bộ, dễ dàng lập trình và vận hành. Theo thống kê của Siemens, hơn 80% các hệ thống tự động hóa sử dụng PLC S7-1200 đều tích hợp các module mở rộng để tăng cường tính linh hoạt.
• Hoạt Động Ổn Định: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động bền bỉ, tin cậy trong các môi trường công nghiệp khắc nghiệt. Theo báo cáo của Hiệp hội Tự động hóa Việt Nam năm 2023, các thiết bị Siemens có tỷ lệ hỏng hóc thấp hơn 40% so với trung bình ngành.
• Dễ Dàng Lắp Đặt Và Sử Dụng: Thiết kế nhỏ gọn, giao diện thân thiện, tài liệu hướng dẫn chi tiết giúp việc lắp đặt, cấu hình và lập trình trở nên dễ dàng, tiết kiệm thời gian và công sức cho người dùng.
• Tiết Kiệm Năng Lượng: Với dòng tiêu thụ thấp, module góp phần giảm chi phí vận hành, hướng đến một nền sản xuất xanh và bền vững.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

4.1. Chuẩn Bị:

Phần cứng:

• Module 6ES7232-4HA30-0XB0
• CPU S7-1200 (ví dụ: CPU 1214C)
• Cáp kết nối nguồn
• Cáp lập trình (Ethernet)
• Thiết bị ngoại vi (ví dụ: van điều khiển)

Phần mềm:

TIA Portal V15 trở lên (khuyến nghị sử dụng phiên bản mới nhất)

4.2. Các Bước Thực Hiện:

Bước 1: Lắp Đặt Phần Cứng:

1. Ngắt nguồn điện của hệ thống.
2. Lắp đặt module 6ES7232-4HA30-0XB0 vào vị trí thích hợp trên thanh ray DIN bên cạnh CPU S7-1200.

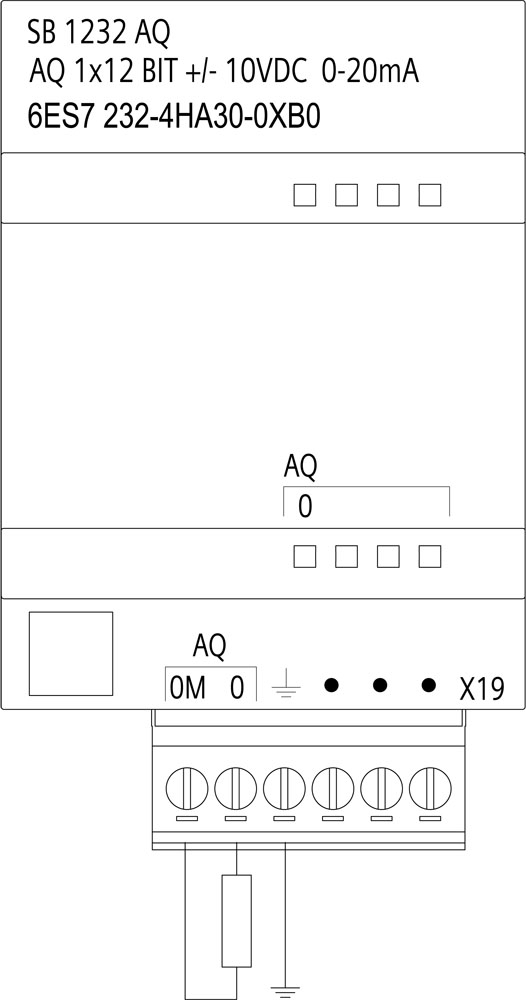

3. Kết nối nguồn 24VDC cho module theo sơ đồ đấu dây trên nhãn sản phẩm.
4. Kết nối các thiết bị ngoại vi vào các kênh đầu ra của module. Chú ý đến cực tính của dây kết nối.
5. Kết nối cáp lập trình từ máy tính đến CPU.

Bước 2: Cấu Hình Phần Cứng Trong TIA Portal:

1. Mở phần mềm TIA Portal, tạo project mới hoặc mở project đã có.
2. Thêm CPU S7-1200 tương ứng vào project.
3. Trong cửa sổ “Devices & networks”, click chuột phải vào CPU và chọn “Add new device”.
4. Trong cửa sổ “Add new device”, chọn “Modules” -> “Analog outputs” -> “SM 1232” -> “6ES7232-4HA30-0XB0” và nhấn “OK”.
5. Kéo thả module vừa thêm vào vị trí bên cạnh CPU trong cửa sổ “Devices & networks”.
6. Click đúp vào module để mở cửa sổ “Properties”.
7. Trong tab “General”, kiểm tra thông tin module và địa chỉ I/O mặc định.
8. Trong tab “IO tags”, đặt tên cho các kênh đầu ra (ví dụ: “Valve_1”, “Valve_2”).
9. Trong tab “Channel 0” và “Channel 1”, cấu hình các thông số cho từng kênh: Output type: Chọn “Current”. Output range: Chọn “0…20 mA” hoặc “4…20 mA” tùy theo yêu cầu. Các thông số khác có thể để mặc định.

Bước 3: Kiểm Tra Kết Nối:

1. Kết nối nguồn điện cho hệ thống.
2. Download cấu hình phần cứng xuống CPU.
3. Chuyển CPU sang chế độ “RUN”.
4. Mở bảng giám sát (Watch table) trong TIA Portal.
5. Thêm các tag của kênh đầu ra vào bảng giám sát.
6. Thay đổi giá trị đầu ra trong bảng giám sát và quan sát sự thay đổi tương ứng trên thiết bị ngoại vi. Nếu thiết bị ngoại vi hoạt động đúng theo giá trị đặt, kết nối đã thành công.

5. Cách Lập Trình Sản Phẩm

Ngôn ngữ lập trình LAD (Ladder Diagram) là một trong những ngôn ngữ phổ biến nhất trong lập trình PLC. LAD sử dụng các biểu tượng logic giống như sơ đồ mạch điện, giúp người dùng dễ dàng hình dung và xây dựng các chương trình điều khiển.

5.1. Các Bước Lập Trình:

Bước 1: Tạo Chương Trình Con (FC hoặc FB):

1. Trong cửa sổ “Program blocks” của TIA Portal, click chuột phải và chọn “Add new block”.
2. Chọn “Function (FC)” hoặc “Function Block (FB)” tùy theo nhu cầu. Đặt tên cho block (ví dụ: “Analog_Output_Control”).
3. Nhấn “OK”.

Bước 2: Viết Chương Trình LAD:

Mở block vừa tạo.

Sử dụng các lệnh cơ bản trong LAD để điều khiển giá trị đầu ra của module:

• Move (MOVE): Dùng để gán giá trị cho tag đầu ra.
• Scale_X (SCL): Dùng để chuyển đổi giá trị từ thang đo này sang thang đo khác (ví dụ: từ 0-100% sang 4-20mA).
• Normalize_X (NORM_X): Dùng để chuẩn hóa giá trị về khoảng 0.0-1.0.
• Các lệnh toán học: Cộng (+), trừ (-), nhân (*), chia (/) để xử lý tín hiệu.
• Các lệnh so sánh: Lớn hơn (>), nhỏ hơn (<), bằng (=), khác (#) để tạo các điều kiện điều khiển.

5.2. Ví Dụ Minh Họa:

Yêu cầu: Điều khiển độ mở của van tuyến tính từ 0-100% dựa trên giá trị đầu vào từ cảm biến áp suất (0-10 bar).

Chương trình LAD:

Network 1: Chuyển đổi giá trị áp suất sang phần trăm

----| NORM_X |----------------------------------------------------| SCALE_X |----
| IN:  %IW0      |                                    | IN:    %MD0    |
| MIN: 0.0     |                                    | MIN:   0.0    |
| MAX: 10.0    |                                    | MAX:   100.0  |
| OUT: %MD0     |                                    | OUT:  %MD1    |
------------------------------------------------------------------------------

Network 2: Gán giá trị phần trăm cho đầu ra module

----| MOVE |----------------------------------------------------------------
| IN:  %MD1      |
| OUT: %QW0      | (Địa chỉ đầu ra của kênh 0, ví dụ: Valve_1)
------------------------------------------------------------------------------

Giải thích:

Network 1:

• Lệnh NORM_X chuyển đổi giá trị áp suất từ cảm biến (%IW0) trong khoảng 0-10 bar sang khoảng 0.0-1.0 và lưu vào biến trung gian %MD0.
• Lệnh SCALE_X chuyển đổi giá trị từ 0.0-1.0 sang khoảng 0-100% và lưu vào biến trung gian %MD1.

Network 2:

Lệnh MOVE gán giá trị phần trăm (%MD1) cho tag đầu ra %QW0, tương ứng với kênh 0 của module 6ES7232-4HA30-0XB0.

Bước 3: Download Chương Trình Xuống CPU:

1. Kết nối máy tính với CPU.
2. Chọn CPU trong cửa sổ “Devices & networks”.
3. Nhấn nút “Download to device” để tải chương trình xuống CPU.

Bước 4: Kiểm Tra Hoạt Động:

1. Chuyển CPU sang chế độ “RUN”.
2. Mở bảng giám sát (Watch table).
3. Thêm các tag %IW0, %MD0, %MD1, %QW0 vào bảng giám sát.
4. Thay đổi giá trị áp suất đầu vào và quan sát sự thay đổi tương ứng của giá trị đầu ra và độ mở của van.

6. Khắc Phục Một Số Lỗi Thường Gặp

6.1. Lỗi Không Có Tín Hiệu Đầu Ra:

Biểu hiện: Thiết bị ngoại vi không hoạt động hoặc không phản hồi khi thay đổi giá trị đầu ra trong chương trình.

Nguyên nhân:

• Kết nối dây dẫn không chính xác.
• Cấu hình kênh đầu ra sai.
• Module bị lỗi.
• Nguồn cấp cho module không đủ.

Cách khắc phục:

• Kiểm tra lại sơ đồ đấu dây và đảm bảo các kết nối chắc chắn.
• Kiểm tra cấu hình kênh đầu ra trong TIA Portal, đảm bảo chọn đúng loại đầu ra và dải đo.
• Kiểm tra nguồn cấp cho module, đảm bảo đủ 24VDC.
• Thay thế module mới để kiểm tra.

6.2. Lỗi Tín Hiệu Đầu Ra Không Chính Xác:

Biểu hiện: Giá trị đầu ra thực tế sai lệch so với giá trị đặt trong chương trình.

Nguyên nhân:

• Cấu hình dải đo không phù hợp.
• Thiết bị ngoại vi bị lỗi.
• Nhiễu điện từ.

Cách khắc phục:

• Kiểm tra lại cấu hình dải đo trong TIA Portal, đảm bảo phù hợp với dải đo của thiết bị ngoại vi.
• Kiểm tra và hiệu chuẩn lại thiết bị ngoại vi.
• Sử dụng cáp chống nhiễu và đi dây tín hiệu cách xa các nguồn gây nhiễu.

6.3. Lỗi Đèn LED Báo Lỗi:

Biểu hiện: Đèn LED trên module nhấp nháy màu đỏ hoặc không sáng.

Nguyên nhân:

• Ngắn mạch đầu ra.
• Quá tải đầu ra.
• Lỗi giao tiếp với CPU.

Cách khắc phục:

• Kiểm tra và loại bỏ ngắn mạch ở đầu ra.
• Giảm tải cho đầu ra.
• Kiểm tra kết nối giữa module và CPU.
• Khởi động lại CPU.

6.4. Lỗi Không Kết Nối Được Với TIA Portal:

Biểu hiện: Không thể download chương trình xuống CPU hoặc không thể giám sát giá trị đầu ra.

Nguyên nhân:

• Cáp lập trình bị lỗi.
• Cài đặt địa chỉ IP không chính xác.
• Lỗi phần mềm TIA Portal.

Cách khắc phục:

• Kiểm tra và thay thế cáp lập trình.
• Kiểm tra và cấu hình lại địa chỉ IP của máy tính và CPU.
• Khởi động lại phần mềm TIA Portal hoặc cài đặt lại.
