6ES7231-5QA30-0XB0 S7-1200 SB1231 T 1 X AI, module tín hiệu tương tự ngõ vào, là giải pháp hoàn hảo để nâng cao độ chính xác và hiệu quả cho hệ thống điều khiển tự động của bạn, đặc biệt trong các ứng dụng đo lường nhiệt độ.
Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tình và giải pháp tự động hóa toàn diện, giúp bạn tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và gia tăng lợi nhuận.
1. Tổng quan về 6ES7231-5QA30-0XB0 và vai trò trong tự động hóa công nghiệp
Trong bối cảnh công nghiệp 4.0, tự động hóa đóng vai trò then chốt trong việc nâng cao năng suất, chất lượng và hiệu quả hoạt động của các doanh nghiệp. Các hệ thống điều khiển tự động ngày càng trở nên phức tạp, đòi hỏi các thiết bị phải có độ chính xác, độ tin cậy và khả năng kết nối cao.

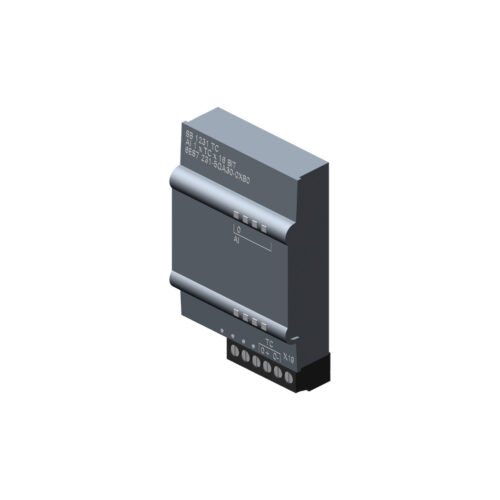

6ES7231-5QA30-0XB0 S7-1200 SB1231 T 1 X AI là một module tín hiệu tương tự ngõ vào (analog input signal module) được thiết kế đặc biệt cho dòng PLC S7-1200 của Siemens – một trong những dòng PLC phổ biến và được tin dùng nhất trên thị trường hiện nay. Module này có chức năng chuyển đổi tín hiệu tương tự từ các cảm biến nhiệt độ (ví dụ: cặp nhiệt điện) thành tín hiệu số để PLC có thể xử lý.
Với kích thước nhỏ gọn, khả năng xử lý tín hiệu chính xác và độ bền cao, 6ES7231-5QA30-0XB0 là một thành phần không thể thiếu trong các hệ thống điều khiển tự động, đặc biệt là trong các ứng dụng yêu cầu đo lường và kiểm soát nhiệt độ chính xác như:
- Ngành thực phẩm và đồ uống: Giám sát nhiệt độ trong quá trình chế biến, bảo quản, đóng gói.
- Ngành dược phẩm: Kiểm soát nhiệt độ trong quá trình sản xuất, lưu trữ thuốc và vắc-xin.
- Ngành hóa chất: Đo lường nhiệt độ trong các lò phản ứng, thiết bị chưng cất.
- Ngành sản xuất thép: Giám sát nhiệt độ trong lò cao, lò luyện thép.
- Ngành năng lượng: Đo lường nhiệt độ trong các tua-bin, lò hơi.
2. Thông tin chi tiết về sản phẩm 6ES7231-5QA30-0XB0
Để giúp bạn hiểu rõ hơn về sản phẩm, thanhthienphu.vn xin cung cấp bảng thông tin chi tiết sau:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7231-5QA30-0XB0 |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Loại module | SB1231 – Signal Board (Module tín hiệu) |
| Chức năng | Chuyển đổi tín hiệu tương tự ngõ vào (Analog Input) |
| Số kênh đầu vào | 1 kênh |
| Loại tín hiệu đầu vào | Cặp nhiệt điện (Thermocouple): J, K, T, E, N, R, S, B, C, TXK/XK(L) |
| Độ phân giải | 15 bits + sign |
| Thời gian chuyển đổi | 60 ms / 50 ms (50 Hz / 60 Hz) |
| Điện áp cung cấp | 24 VDC |
| Dòng tiêu thụ | 45 mA |
| Nhiệt độ hoạt động | -20 °C đến 60 °C |
| Kích thước (W x H x D) | 38 x 62 x 21 mm |
| Trọng lượng | Khoảng 40 g |
| Tiêu chuẩn | CE, UL, CSA, FM, ATEX |
| Nơi sản xuất | Đức |
| Giá sản phẩm | Liên hệ |
3. Cấu tạo sản phẩm 6ES7231-5QA30-0XB0
Module 6ES7231-5QA30-0XB0 được thiết kế dạng Signal Board (SB), có thể lắp đặt trực tiếp vào mặt trước của CPU S7-1200, giúp tiết kiệm không gian trong tủ điện. Cấu tạo của module bao gồm các thành phần chính sau:
- Khối đầu vào (Input Block): Tiếp nhận tín hiệu tương tự từ cảm biến nhiệt độ (cặp nhiệt điện).
- Bộ chuyển đổi ADC (Analog-to-Digital Converter): Chuyển đổi tín hiệu tương tự thành tín hiệu số.
- Khối xử lý (Processing Block): Xử lý tín hiệu số, bù nhiệt độ, và chuẩn hóa dữ liệu.
- Khối giao tiếp (Communication Block): Truyền dữ liệu đến CPU S7-1200.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module (nguồn, lỗi, kênh hoạt động).
- Đầu nối (Terminal Block): Dùng để kết nối dây dẫn từ cảm biến và nguồn cấp.
4. Các tính năng chính của sản phẩm 6ES7231-5QA30-0XB0
Sản phẩm vượt trội và đáng mơ ước này sở hữu những tính năng ưu việt, mang đến lợi ích thiết thực cho người sử dụng:
- Độ chính xác cao: Với độ phân giải 15 bits + sign, module cung cấp kết quả đo lường chính xác, đáng tin cậy, giúp bạn kiểm soát chặt chẽ các thông số quan trọng trong quá trình sản xuất.
- Hỗ trợ nhiều loại cặp nhiệt điện: Module tương thích với nhiều loại cặp nhiệt điện phổ biến (J, K, T, E, N, R, S, B, C, TXK/XK(L)), cho phép bạn linh hoạt lựa chọn cảm biến phù hợp với ứng dụng cụ thể.
- Tích hợp chức năng bù nhiệt độ: Module tự động bù trừ sai số do nhiệt độ môi trường, đảm bảo kết quả đo luôn chính xác.
- Dễ dàng lắp đặt và cấu hình: Thiết kế dạng Signal Board giúp việc lắp đặt trở nên đơn giản và nhanh chóng. Việc cấu hình được thực hiện dễ dàng thông qua phần mềm STEP 7 Basic/Professional.
- Tính năng chẩn đoán lỗi: Module có khả năng tự động phát hiện và thông báo các lỗi như: đứt dây cảm biến, quá nhiệt, lỗi giao tiếp, giúp bạn nhanh chóng khắc phục sự cố.
- Độ bền cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ bền và tuổi thọ cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Kích thước siêu nhỏ gọn: Thiết kế đặc biệt tối ưu không gian, giúp việc lắp đặt trong các tủ điện trở nên dễ dàng hơn bao giờ hết. Bạn có thể tận dụng tối đa không gian, đặc biệt quan trọng trong các hệ thống có không gian hạn chế.
- Tiết kiệm năng lượng: Mức tiêu thụ điện năng thấp giúp giảm chi phí vận hành và bảo vệ môi trường.
5. Hướng dẫn kết nối sản phẩm 6ES7231-5QA30-0XB0 với phần mềm
Việc kết nối 6ES7231-5QA30-0XB0 với phần mềm STEP 7 (TIA Portal) rất đơn giản. Bạn chỉ cần thực hiện theo các bước sau:
Lắp đặt phần cứng:
- Ngắt nguồn điện của PLC S7-1200.
- Gắn module 6ES7231-5QA30-0XB0 vào vị trí Signal Board trên CPU S7-1200.
- Kết nối dây dẫn từ cảm biến nhiệt độ vào đầu nối của module (lưu ý đấu đúng cực tính).
- Cấp nguồn cho PLC.
Cấu hình phần cứng trong STEP 7:
- Mở phần mềm STEP 7 (TIA Portal).
- Tạo một project mới hoặc mở project hiện có.
- Thêm CPU S7-1200 vào project (nếu chưa có).
- Trong cửa sổ “Devices & Networks”, nhấp đúp vào CPU S7-1200.
- Trong cửa sổ “Device view”, chọn tab “Properties”.
- Trong phần “I/O tags”, tìm đến địa chỉ đầu vào của module 6ES7231-5QA30-0XB0 (thường là %IWx, với x là địa chỉ bắt đầu của module).
- Chọn kiểu dữ liệu phù hợp (ví dụ: INT, REAL).
Khai báo tag:
Tạo các tag tương ứng với các giá trị nhiệt độ đo được.
6. Cách lập trình sản phẩm 6ES7231-5QA30-0XB0
Sau khi đã kết nối và cấu hình phần cứng, bạn có thể sử dụng các khối hàm (function block) trong STEP 7 để đọc giá trị từ module và xử lý dữ liệu.
Ví dụ, để đọc giá trị nhiệt độ từ module và hiển thị lên HMI, bạn có thể sử dụng khối hàm “GET_TEMP” (nếu có sẵn) hoặc tự viết một chương trình con (subroutine) để đọc giá trị từ địa chỉ đầu vào của module, sau đó chuyển đổi giá trị này thành nhiệt độ (sử dụng công thức chuyển đổi tương ứng với loại cặp nhiệt điện).
Ví dụ về công thức chuyển đổi cho cặp nhiệt điện loại K (Chromel-Alumel):
// Giả sử giá trị đọc được từ module là RawValue (kiểu INT)
// Chuyển đổi giá trị RawValue sang điện áp (mV)
Voltage = (RawValue / 27648.0) * 10.0; // Giả sử dải đo là 0-10V
// Tính nhiệt độ (°C) từ điện áp (mV)
// Sử dụng công thức gần đúng hoặc bảng tra cứu
// Ví dụ công thức gần đúng bậc 2:
Temperature = a * Voltage * Voltage + b * Voltage + c;
// Trong đó a, b, c là các hệ số (có thể tìm thấy trong tài liệu của cặp nhiệt điện)
// Ví dụ: a = 0.000123, b = 2.456, c = -2.345
7. Hướng dẫn khắc phục một số lỗi thường gặp trên 6ES7231-5QA30-0XB0
Trong quá trình sử dụng, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi sáng đỏ | – Mất kết nối với CPU S7-1200. – Lỗi cấu hình phần cứng. – Module bị hỏng. |
– Kiểm tra kết nối giữa module và CPU. – Kiểm tra lại cấu hình phần cứng trong STEP 7. – Thay thế module mới. |
| Giá trị đọc được không chính xác | – Đấu dây cảm biến không đúng cực tính. – Cảm biến bị hỏng. – Nhiễu tín hiệu. – Cấu hình sai. |
– Kiểm tra lại việc đấu dây cảm biến. – Thay thế cảm biến mới. – Sử dụng dây dẫn có vỏ bọc chống nhiễu. – Kiểm tra lại cấu hình trong STEP 7 (chọn đúng loại cặp nhiệt điện, dải đo). – Kiểm tra các yếu tố môi trường có thể gây ảnh hưởng đến số liệu: Bụi bẩn, độ ẩm, từ trường… |
| Không đọc được giá trị | – Chưa cấp nguồn cho module. – Địa chỉ đầu vào cấu hình sai. – Lỗi chương trình. |
– Kiểm tra nguồn cấp cho PLC và module. – Kiểm tra lại địa chỉ đầu vào trong STEP 7. – Kiểm tra lại chương trình (đảm bảo đã gọi khối hàm đọc giá trị từ module). |
| Đèn SF (System Fault) sáng đỏ | Module đang gặp lỗi nghiêm trọng | Liên hệ ngay với bộ phận kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời. Chúng tôi luôn sẵn sàng đồng hành cùng bạn. |
8. Liên hệ ngay với thanhthienphu.vn để được tư vấn
Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để sở hữu 6ES7231-5QA30-0XB0 S7-1200 SB1231 T 1 X AI – giải pháp hoàn hảo cho hệ thống của bạn!
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Chúng tôi luôn sẵn lòng lắng nghe và giải đáp mọi thắc mắc của bạn.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa!
