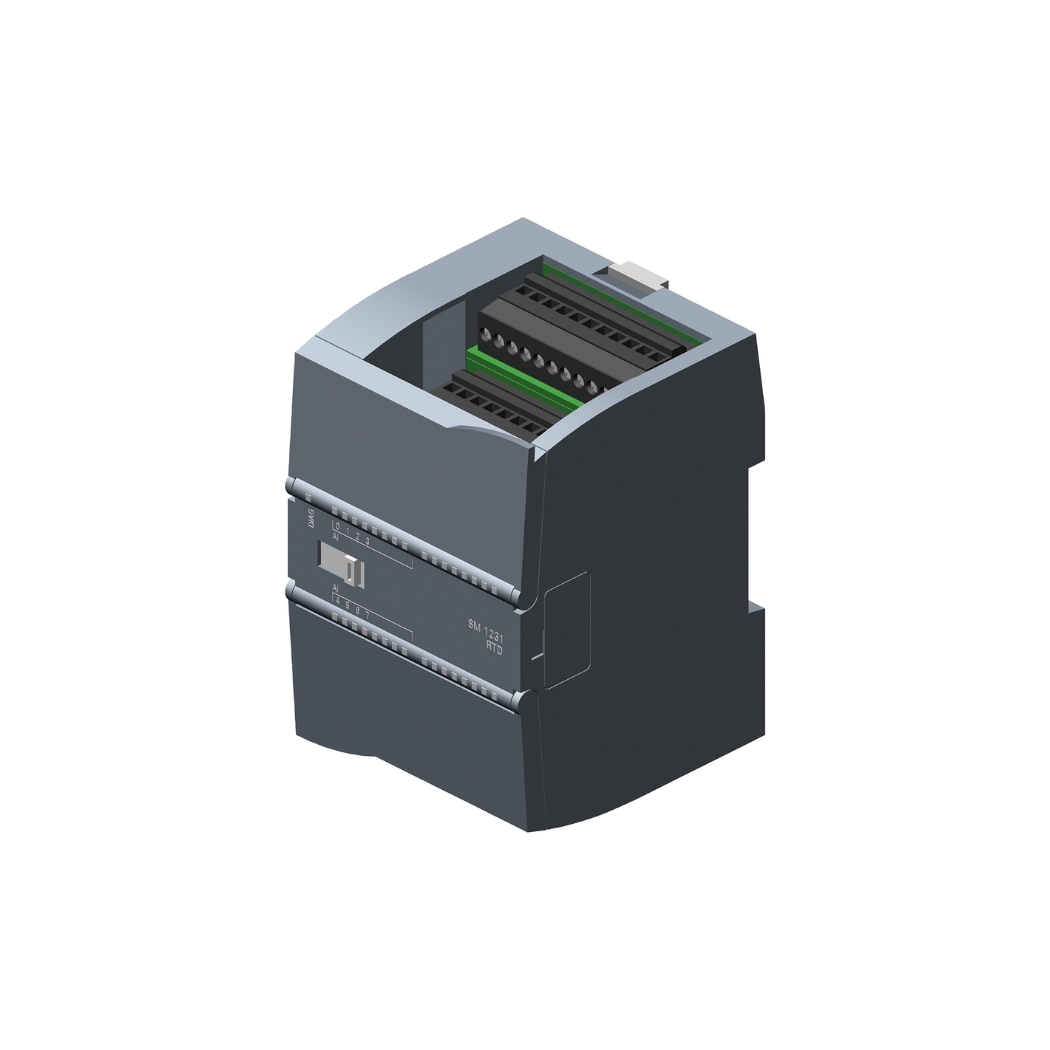

6ES7231-5PF32-0XB0 – Module SM1231 RTD 8xAI SIMATIC S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6ES7231-5PF32-0XB0 Module SM1231 RTD 8AI S7-1200 trang bị tới 8 kênh ngõ vào dành riêng cho cảm biến nhiệt điện trở (RTD). Thiết bị tương thích tốt với dòng PLC S7-1200, cho phép thu thập dữ liệu nhiệt độ từ 8 điểm khác nhau một cách chính xác, phục vụ hiệu quả cho các hệ thống lò nung, sấy hoặc giám sát môi trường quy mô lớn.

1. Cấu tạo 6ES7231-5PF32-0XB0 Module SM1231 RTD 8AI S7-1200

6ES7231-5PF32-0XB0 được thiết kế với triết lý đơn giản nhưng tinh tế, tập trung tối đa vào tính năng và độ bền để đáp ứng các tiêu chuẩn khắt khe của môi trường công nghiệp. Lớp vỏ ngoài được chế tác từ chất liệu nhựa cao cấp mang lại khả năng chống va đập, chống cháy và chịu được nhiệt độ cao, giúp bảo vệ an toàn cho các linh kiện bên trong.

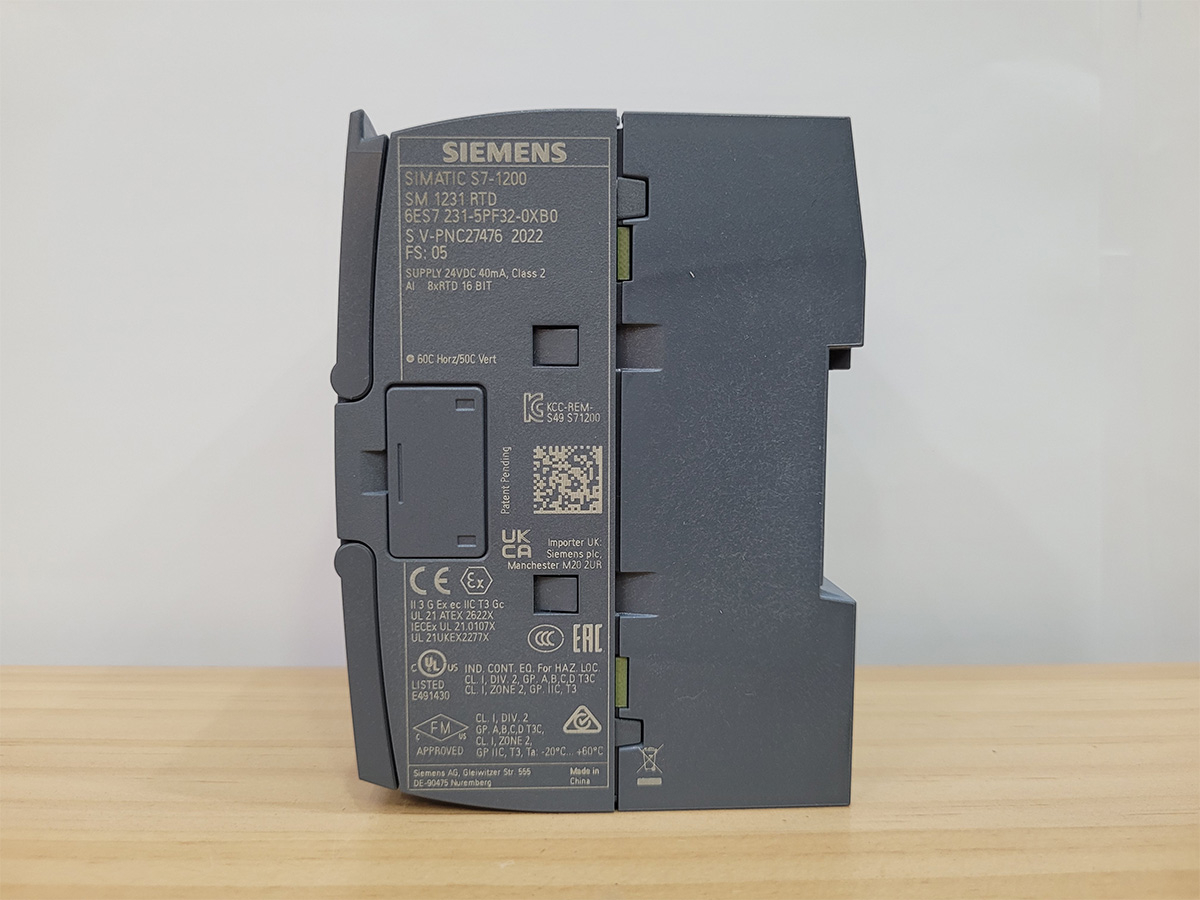

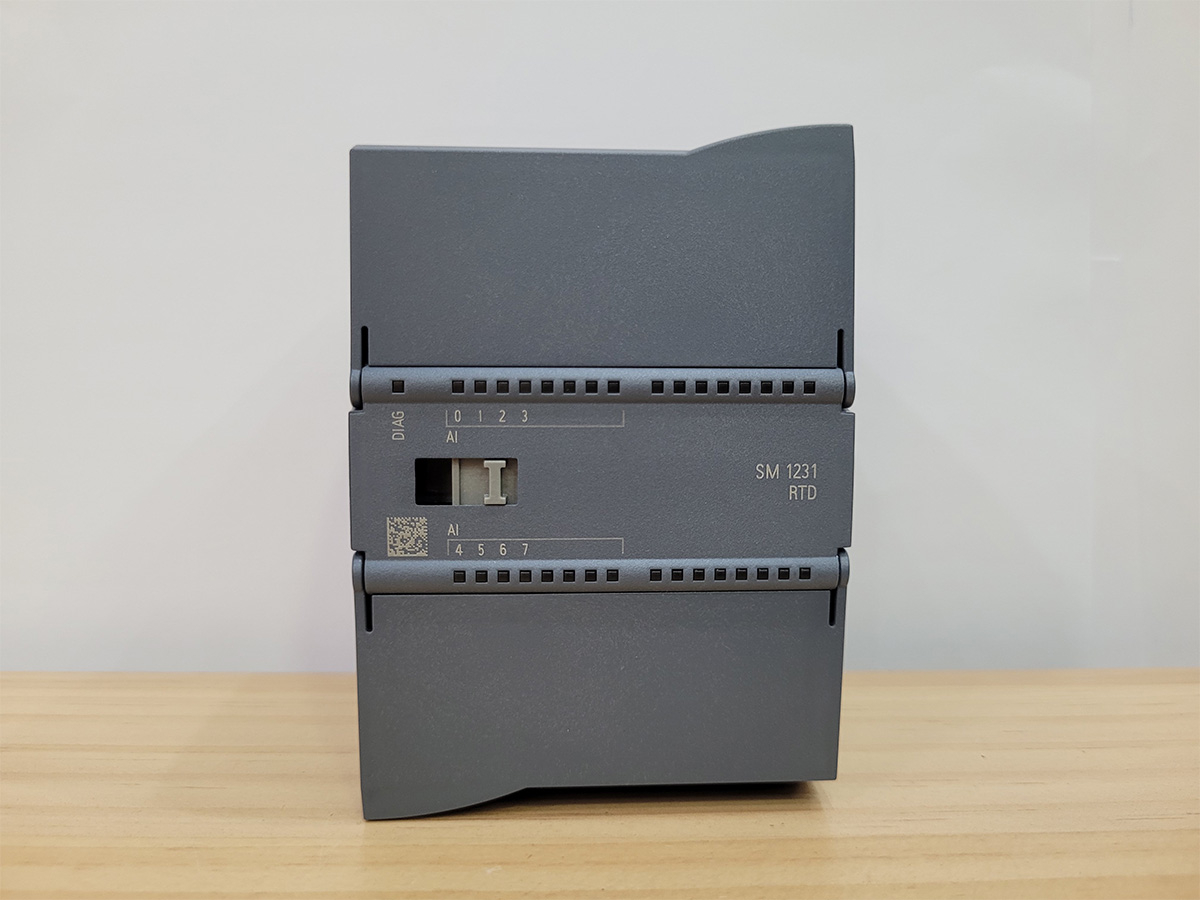

Tại mặt trước, module được trang bị hệ thống đèn LED trạng thái giúp hiển thị rõ ràng thông tin về nguồn, lỗi và các kênh đang hoạt động. Các đầu nối dây dạng terminal được bố trí hợp lý để người dùng dễ dàng kết nối với cảm biến RTD và nguồn cấp, đi kèm với nhãn sản phẩm ghi rõ mã số và các thông số kỹ thuật cơ bản để thuận tiện cho việc tra cứu.

Bên trong thiết bị là khối giao tiếp đảm bảo kết nối ổn định với CPU của S7-1200 thông qua backplane bus. Trung tâm điều khiển của module là khối xử lý trung tâm (CPU), chịu trách nhiệm điều phối toàn bộ hoạt động, xử lý tín hiệu từ các kênh đầu vào, thực hiện các phép tính cần thiết và truyền dữ liệu về bộ điều khiển PLC.

Để xử lý dữ liệu đo lường, mạch chuyển đổi tín hiệu sẽ khuếch đại và chuyển đổi điện trở từ cảm biến RTD thành điện áp tương ứng, sau đó khối chuyển đổi Analog-Digital sẽ chuyển thành tín hiệu số để CPU xử lý. Nhằm đảm bảo an toàn và chống nhiễu, module sử dụng khối cách ly quang học giữa các kênh đầu vào và hệ thống, kết hợp với khối nguồn tích hợp giúp cung cấp năng lượng ổn định cho toàn bộ linh kiện.

2. Các tính năng chính của 6ES7231-5PF32-0XB0 Module SM1231 RTD 8AI S7-1200

Module 6ES7231-5PF32-0XB0 của Siemens không chỉ là thiết bị đo nhiệt độ đơn thuần mà còn là giải pháp toàn diện giúp người dùng kiểm soát và tối ưu hóa hệ thống hiệu quả.

Với khả năng hỗ trợ đa dạng các loại cảm biến RTD phổ biến như Pt100, Pt1000, Ni100 hay Ni1000, thiết bị đáp ứng linh hoạt mọi nhu cầu đo lường trong nhiều ứng dụng khác nhau, cho phép người dùng lựa chọn cảm biến phù hợp nhất để tối ưu hóa chi phí và hiệu quả đầu tư.

Về mặt kỹ thuật, sản phẩm cung cấp độ phân giải 15 bits cộng dấu, đảm bảo kết quả đo lường luôn chính xác và tin cậy. Đi kèm với đó là tính năng chẩn đoán lỗi thông minh, có khả năng tự động phát hiện các sự cố thường gặp như hở mạch, ngắn mạch, hay tín hiệu vượt quá hoặc dưới dải đo, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố để duy trì hoạt động liên tục.

Quá trình tích hợp và sử dụng trở nên dễ dàng nhờ khả năng tương thích hoàn toàn với bộ điều khiển S7-1200 và phần mềm TIA Portal, giúp đơn giản hóa việc cấu hình và lập trình. Module sở hữu thiết kế nhỏ gọn giúp tiết kiệm không gian tủ điện, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, đồng thời được trang bị khả năng cách ly để đảm bảo an toàn tuyệt đối cho người dùng và hệ thống trong suốt quá trình lắp đặt và vận hành.

3. Hướng dẫn kết nối 6ES7231-5PF32-0XB0 Module SM1231 RTD 8AI S7-1200 với phần mềm

Bước 1: Chuẩn bị

Để bắt đầu, bạn cần chuẩn bị đầy đủ thiết bị bao gồm module 6ES7231-5PF32-0XB0, bộ điều khiển S7-1200 (CPU), phần mềm TIA Portal có phiên bản tương thích, cùng cáp kết nối Profibus hoặc Profinet. Ngoài ra, cần có sẵn các cảm biến RTD (như Pt100, Pt1000…), dây kết nối và các dụng cụ lắp đặt cơ bản như tua vít, kìm để thực hiện thao tác.

Bước 2: Kết nối phần cứng

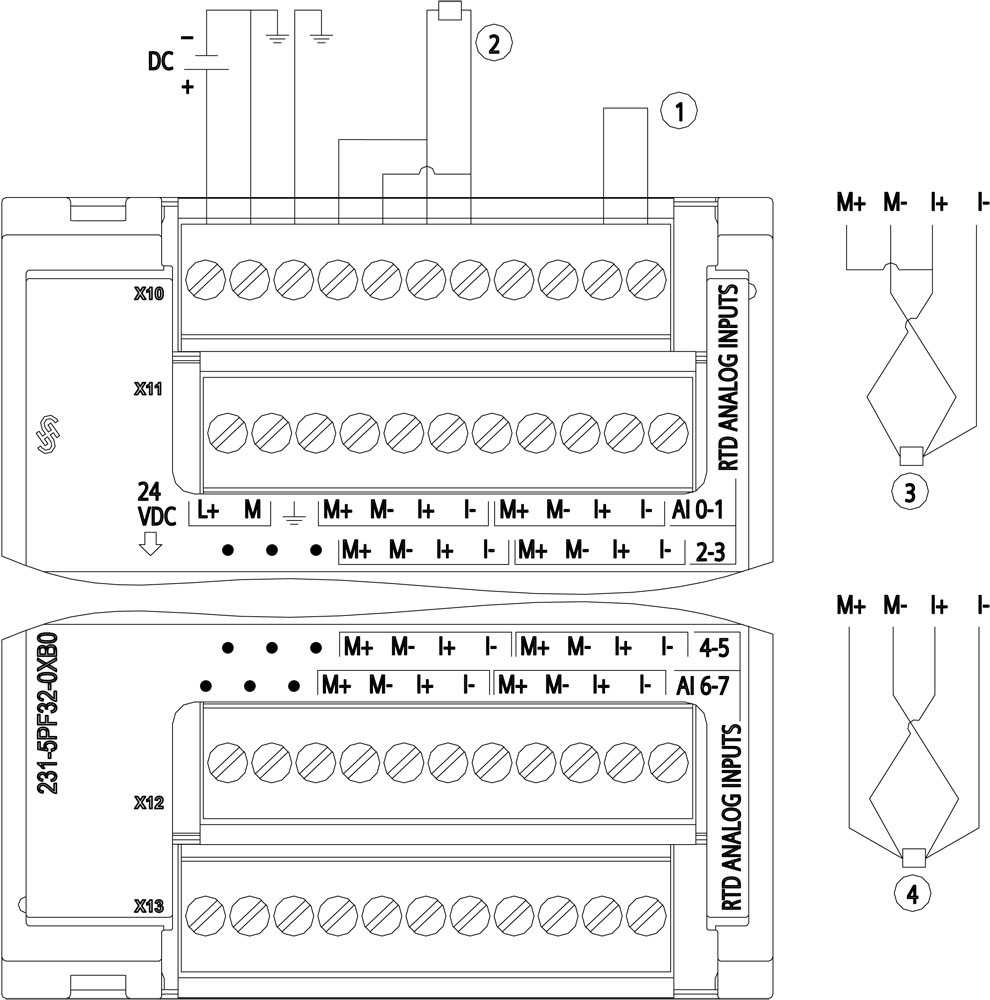

Tiến hành lắp đặt module vào rack của S7-1200 tại vị trí phù hợp với cấu hình hệ thống. Tiếp theo, xác định loại cảm biến RTD đang sử dụng (2 dây, 3 dây hoặc 4 dây) để đấu nối chính xác vào các terminal trên module theo sơ đồ hướng dẫn của nhà sản xuất; ví dụ với cảm biến Pt100 3 dây, dây 1 nối vào terminal I+, dây 2 vào I- và dây 3 vào M. Cuối cùng, cấp nguồn 24V DC để module hoạt động.

Bước 3: Cấu hình phần cứng trong TIA Portal

Mở phần mềm TIA Portal và tạo hoặc mở dự án, sau đó thêm CPU S7-1200 đúng với loại đang sử dụng. Trong giao diện “Devices & networks”, tìm kiếm module 6ES7231-5PF32-0XB0 trong thư mục “Hardware catalog” và kéo thả vào vị trí tương ứng trên rack ảo. Nhấp đúp vào module để mở bảng thuộc tính, tại đây bạn tiến hành chọn loại cảm biến, dải đo và đơn vị nhiệt độ cho các kênh từ 0 đến 7, đồng thời kích hoạt các chức năng chẩn đoán lỗi như hở mạch hay ngắn mạch nếu cần thiết.

4. Cách lập trình sản phẩm 6ES7231-5PF32-0XB0

Việc lập trình cho Module SM1231 RTD (6ES7231-5PF32-0XB0) trong môi trường TIA Portal của Siemens được thực hiện một cách đơn giản và hiệu quả, nhờ vào các khối hàm và công cụ hỗ trợ sẵn có.

Sau khi đã cấu hình phần cứng, người dùng có thể sử dụng các khối hàm như “RD_SINFO” để đọc thông tin trạng thái của module, “RDREC” để đọc dữ liệu nhiệt độ từ các kênh, và các khối hàm xử lý dữ liệu khác để thực hiện các phép tính toán, so sánh, và điều khiển.

Các giá trị nhiệt độ đọc được có thể được sử dụng để điều khiển các quy trình, hiển thị trên màn hình HMI, hoặc ghi vào cơ sở dữ liệu để phân tích và theo dõi. Siemens cung cấp tài liệu hướng dẫn chi tiết và các ví dụ mẫu, giúp người dùng dễ dàng làm quen và phát triển các ứng dụng phức tạp, phù hợp với nhiều ứng dụng khác nhau.

Ví dụ:

Để lấy dữ liệu nhiệt độ từ kênh 0 của module, bạn có thể áp dụng khối hàm “RDREC” (Read Record) trong chương trình PLC. Các thông số cần thiết lập bao gồm: “REQ” để kích hoạt quá trình đọc thông qua một bit nhớ, “ID” là địa chỉ phần cứng của module được xác định trong cấu hình, “INDEX” chỉ định số thứ tự bản ghi cần đọc (ví dụ 16#8000 cho kênh 0), và “MLEN” xác định độ dài dữ liệu (ví dụ 4 byte).

Kết quả trả về sẽ được thông báo qua các bit “VALID” (thành công), “BUSY” (đang xử lý), “ERROR” (có lỗi) cùng mã lỗi tại “STATUS”, trong khi dữ liệu thô sẽ được lưu vào biến “RECORD” dưới dạng mảng byte.

Sau khi thu thập dữ liệu thô, bước tiếp theo là chuyển đổi giá trị từ dạng byte sang số thực (REAL) để nhận được kết quả nhiệt độ chính xác phục vụ cho việc giám sát và điều khiển.

Lưu ý:

Bạn nên tham khảo kỹ tài liệu hướng dẫn từ Siemens để nắm rõ cách sử dụng các khối hàm cũng như tận dụng các công cụ hỗ trợ như “Online & diagnostics” trong TIA Portal để kiểm tra và gỡ lỗi hiệu quả. Ngoài ra, việc xây dựng cấu trúc chương trình PLC một cách logic và minh bạch là yếu tố then chốt để đảm bảo hệ thống vận hành ổn định và dễ dàng bảo trì.

5. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7231-5PF32-0XB0
