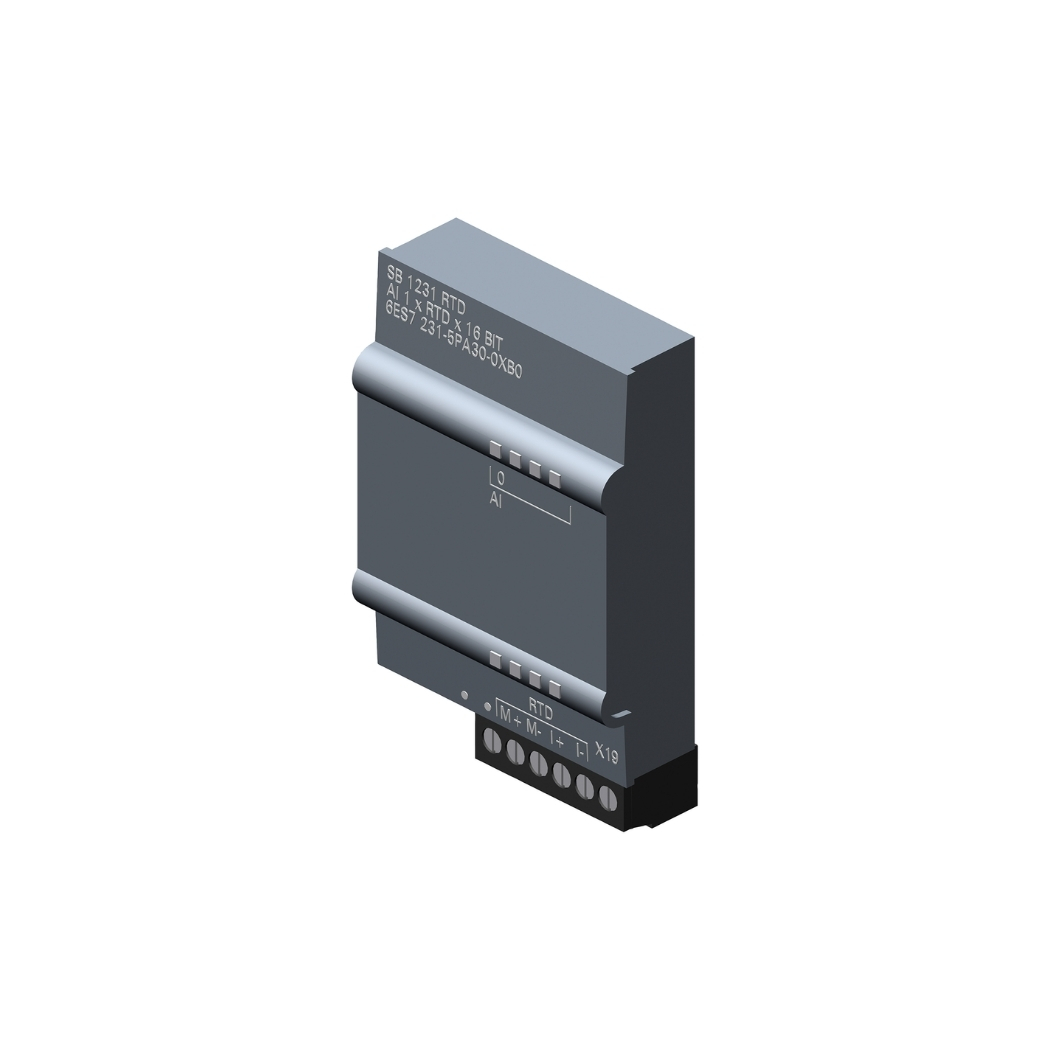

6ES7231-5PA30-0XB0 là board tín hiệu nhiệt độ gắn trực tiếp trên CPU S7-1200, cung cấp 1 kênh ngõ vào chuyên dụng cho cảm biến nhiệt điện trở (RTD), tương thích hoàn hảo với các chuẩn phổ biến như Pt100 và Pt1000, giúp đo lường nhiệt độ chính xác mà không tốn diện tích lắp đặt module rời.

1. Cấu tạo sản phẩm 6ES7231-5PA30-0XB0

Thiết bị 6ES7231-5PA30-0XB0 được trang bị các đầu nối dạng vít chắc chắn, giúp dễ dàng kết nối với dây dẫn từ các cảm biến hoặc thiết bị đo lường. Mỗi đầu nối đều được đánh số rõ ràng tương ứng với từng kênh đầu vào, hỗ trợ việc đấu dây trở nên thuận tiện và hạn chế tối đa sai sót.

Bên cạnh đó, mỗi kênh đều có đèn LED hiển thị trạng thái hoạt động; đèn sẽ sáng xanh khi bình thường và chuyển đỏ khi gặp lỗi, giúp kỹ thuật viên nhanh chóng khoanh vùng và xử lý sự cố.

Trái tim của module là bộ chuyển đổi tương tự-số (ADC) với độ phân giải cao 16-bit, thực hiện nhiệm vụ chuyển đổi tín hiệu từ cảm biến thành dữ liệu số để PLC xử lý, đảm bảo độ chính xác tuyệt vời cho hệ thống điều khiển.

Đi kèm với đó là một bộ vi xử lý mạnh mẽ tích hợp bên trong, chịu trách nhiệm xử lý các tín hiệu số này, thực hiện các chức năng chẩn đoán lỗi và duy trì giao tiếp ổn định với PLC thông qua giao thức truyền thông.

Để đảm bảo an toàn và chống nhiễu, thiết bị sở hữu mạch cách ly quang học giúp tách biệt các kênh đầu vào và hệ thống, bảo vệ PLC khỏi các sự cố về điện. Đồng thời, mạch bảo vệ tích hợp cũng ngăn ngừa các hư hỏng do quá áp, quá dòng hay ngược cực.

Tất cả các linh kiện được bao bọc bởi lớp vỏ nhựa cứng bền bỉ, chống cháy và chịu va đập, đạt tiêu chuẩn IP20 giúp chống bụi bẩn và các tác động từ môi trường bên ngoài.

2. Các tính năng chính của sản phẩm 6ES7231-5PA30-0XB0

Module đầu vào tương tự 6ES7231-5PA30-0XB0 mang đến sự linh hoạt tối đa cho hệ thống tự động hóa nhờ khả năng tiếp nhận đa dạng các loại tín hiệu. Thiết bị hỗ trợ từ điện áp, dòng điện cho đến nhiệt độ (điện trở, cặp nhiệt điện), giúp người dùng dễ dàng lựa chọn cảm biến và thiết bị đo lường phù hợp với từng yêu cầu ứng dụng cụ thể nhằm tối ưu hóa quy trình sản xuất.

Về hiệu suất, sản phẩm được trang bị bộ chuyển đổi ADC 16-bit cung cấp độ phân giải lên đến 65536 mức, đảm bảo độ chính xác vượt trội để hệ thống phản ứng nhạy bén với những thay đổi nhỏ nhất. Tốc độ chuyển đổi nhanh chóng chỉ 625 µs cho mỗi kênh giúp dữ liệu đầu vào được cập nhật liên tục, đáp ứng tốt các ứng dụng đòi hỏi tốc độ lấy mẫu cao và phản hồi tức thời.

Để đảm bảo an toàn vận hành, module tích hợp mạch cách ly giữa các kênh và với hệ thống, giúp ngăn ngừa nhiễu tín hiệu và bảo vệ thiết bị khỏi các sự cố điện. Bên cạnh đó, các chức năng chẩn đoán lỗi thông minh sẽ phát hiện nhanh các vấn đề như đứt dây hay tín hiệu vượt dải đo, sau đó cảnh báo qua đèn LED và gửi tín hiệu về PLC để kỹ thuật viên kịp thời xử lý, giảm thiểu thời gian dừng máy.

Việc thiết lập module trở nên đơn giản thông qua phần mềm SIMATIC STEP 7 (TIA Portal), cho phép người dùng tùy chỉnh loại tín hiệu, dải đo và thông số lọc nhiễu một cách trực quan. Thiết bị sở hữu thiết kế nhỏ gọn và chắc chắn, dễ dàng lắp đặt trên thanh DIN rail trong tủ điện, giúp tiết kiệm không gian lắp đặt đồng thời đảm bảo độ bền bỉ trong môi trường công nghiệp.

3. Hướng dẫn kết nối sản phẩm 6ES7231-5PA30-0XB0 với phần mềm

Để khai thác tối đa tiềm năng của module đầu vào tương tự 6ES7231-5PA30-0XB0, việc kết nối chính xác với phần mềm lập trình là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể, từ việc chuẩn bị phần mềm, phần cứng, đến các bước cấu hình chi tiết trong môi trường TIA Portal.

Hướng dẫn này được thiết kế dành riêng cho các kỹ sư, kỹ thuật viên và những người trực tiếp vận hành hệ thống, giúp bạn dễ dàng tích hợp 6ES7231-5PA30-0XB0 vào hệ thống điều khiển một cách nhanh chóng, chính xác. Với những hình ảnh minh họa rõ ràng, cùng các lưu ý quan trọng, bạn sẽ hoàn toàn tự tin trong việc kết nối và cấu hình thiết bị, sẵn sàng cho quá trình lập trình và vận hành hệ thống tự động hóa của mình.

Bước 1: Chuẩn bị phần mềm và phần cứng

Trước hết, bạn cần cài đặt phần mềm SIMATIC STEP 7 (TIA Portal) với phiên bản khuyến nghị từ V14 trở lên trên máy tính, đảm bảo có license bản quyền để khai thác đầy đủ các tính năng. Về mặt phần cứng, hãy chuẩn bị sẵn sàng module 6ES7231-5PA30-0XB0, bộ điều khiển PLC S7-1200 (ví dụ CPU 1214C), cáp Ethernet, nguồn 24 V DC cùng các cảm biến hoặc thiết bị phát tín hiệu tương tự như cảm biến nhiệt độ, áp suất.

Bước 2: Kết nối phần cứng

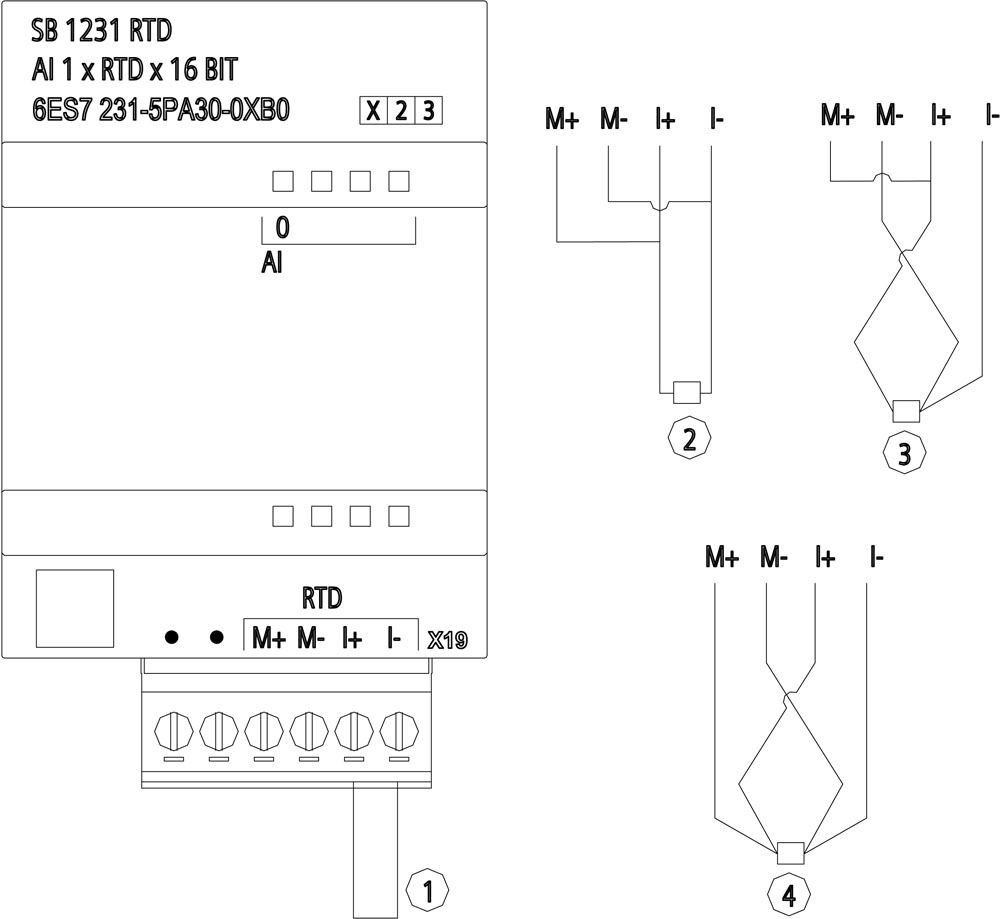

Tiến hành gắn module vào thanh DIN rail ngay bên cạnh PLC S7-1200 bên trong tủ điện. Sau đó, thực hiện đấu nối nguồn 24 V DC vào các chân cấp nguồn của cả PLC và module, lưu ý đảm bảo đúng cực tính để tránh hư hỏng. Tiếp theo, kết nối dây từ các cảm biến vào các kênh đầu vào tương ứng của module theo đúng sơ đồ chân và loại tín hiệu, cuối cùng sử dụng cáp Ethernet để liên kết PLC với máy tính đã cài đặt phần mềm.

Bước 3: Cấu hình phần cứng trong TIA Portal

Mở phần mềm TIA Portal để tạo dự án mới, sau đó trong cửa sổ “Devices & networks”, thêm thiết bị PLC S7-1200 và tìm chọn mã module 6ES7231-5PA30-0XB0 để kéo thả vào vùng làm việc. Thực hiện kết nối ảo giữa cổng Ethernet của PLC và máy tính, đồng thời thiết lập địa chỉ IP sao cho cùng dải mạng. Nhấp đúp vào module để mở bảng cấu hình, tại đây bạn có thể đặt tên, thiết lập địa chỉ I/O, và quan trọng nhất là cài đặt thông số cho các kênh từ 0 đến 3 bao gồm loại tín hiệu đo, dải đo, mức độ lọc nhiễu và các chức năng chẩn đoán lỗi.

Bước 4: Download cấu hình xuống PLC

Chọn biểu tượng “Download to device” trên thanh công cụ và thiết lập giao diện “PG/PC interface” là card mạng Ethernet của máy tính. Nhấn “Start search” để tìm kiếm thiết bị, sau đó chọn PLC hiển thị trong danh sách và nhấn “Load”. Trong cửa sổ xem trước, chọn “Start module” rồi nhấn “Finish” để hoàn tất quá trình nạp cấu hình, lúc này module đã sẵn sàng để bạn lập trình đọc tín hiệu và điều khiển.

4. Cách lập trình sản phẩm 6ES7231-5PA30-0XB0

Sau khi đã kết nối thành công module đầu vào tương tự 6ES7231-5PA30-0XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để khai thác toàn bộ dữ liệu đo lường và điều khiển hệ thống theo ý muốn. thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình cơ bản để đọc giá trị từ các kênh đầu vào của 6ES7231-5PA30-0XB0, chuyển đổi sang giá trị vật lý và sử dụng trong chương trình điều khiển.

Hướng dẫn này tập trung vào ngôn ngữ lập trình Ladder Logic, một ngôn ngữ phổ biến và dễ tiếp cận đối với các kỹ sư, kỹ thuật viên. Với các khối hàm đơn giản, logic rõ ràng, bạn sẽ nhanh chóng nắm bắt được cách thức hoạt động và ứng dụng 6ES7231-5PA30-0XB0 vào các bài toán điều khiển thực tế, từ đơn giản đến phức tạp.

Bước 1: Đọc giá trị từ module 6ES7231-5PA30-0XB0

Trong TIA Portal, giá trị đầu vào tương tự từ module 6ES7231-5PA30-0XB0 được lưu trữ trong các ô nhớ có kiểu dữ liệu là “Int” (số nguyên). Mỗi kênh đầu vào sẽ tương ứng với một ô nhớ. Ví dụ, nếu bạn cấu hình kênh 0 của module có địa chỉ đầu vào là IW64, thì giá trị đọc được từ kênh này sẽ được lưu trong ô nhớ IW64.

Để đọc giá trị này trong chương trình Ladder, bạn chỉ cần sử dụng lệnh “Move” để di chuyển giá trị từ ô nhớ đầu vào (ví dụ: IW64) sang một ô nhớ trung gian hoặc một tag (biến) mà bạn muốn sử dụng trong chương trình.

--| MOVE |------------------------------------------------( )--

   IW64                                                MW100

Trong ví dụ trên, giá trị từ ô nhớ IW64 (kênh 0 của module) sẽ được chuyển sang ô nhớ MW100.

Bước 2: Chuyển đổi giá trị sang đơn vị vật lý

Giá trị đọc được từ module 6ES7231-5PA30-0XB0 là giá trị số nguyên, chưa phải là giá trị vật lý thực tế (ví dụ: độ C, bar, %,…). Để chuyển đổi sang giá trị vật lý, bạn cần sử dụng công thức chuyển đổi tương ứng với loại tín hiệu và dải đo đã cấu hình.

Ví dụ:

Giả sử bạn kết nối một cảm biến nhiệt độ PT100 với dải đo 0-100°C vào kênh 0 của module 6ES7231-5PA30-0XB0. Cảm biến này xuất ra tín hiệu 4-20mA. Bạn đã cấu hình kênh 0 của module như sau:

• Measuring type: Current
• Measuring range: 4-20 mA

Theo tài liệu của Siemens, dải giá trị số nguyên tương ứng với 4-20 mA là 0-27648.

Công thức chuyển đổi từ giá trị số nguyên sang giá trị nhiệt độ sẽ là:

Nhiệt độ (°C) = (Giá trị số nguyên / 27648) * 100

Trong Ladder, bạn có thể sử dụng các lệnh toán học như “DIV” (chia) và “MUL” (nhân) để thực hiện phép tính này.

--| DIV |-------------------| MUL |------------------( )--

   MW100                    MW102                    %MD10

   27648



--|---|------------------------------------------------( )--

   100                                                %MD10

Trong ví dụ trên:

• MW100 là ô nhớ chứa giá trị đọc được từ kênh 0.
• 27648 là hằng số tương ứng với dải đo 4-20 mA.
• 100 là dải đo nhiệt độ của cảm biến (0-100°C).
• %MD10 là tag (kiểu dữ liệu “Real”) để lưu giá trị nhiệt độ sau khi chuyển đổi.

Bước 3: Sử dụng giá trị trong chương trình điều khiển

Sau khi đã chuyển đổi sang giá trị vật lý, bạn có thể sử dụng giá trị này trong chương trình điều khiển của mình. Ví dụ, bạn có thể so sánh giá trị nhiệt độ với một giá trị đặt để bật/tắt quạt làm mát, điều khiển van, hoặc hiển thị lên màn hình HMI.

--| >=R |------------------------------------------------( )--

   %MD10                                                Q0.0

   50.0

Trong ví dụ trên, nếu giá trị nhiệt độ (%MD10) lớn hơn hoặc bằng 50.0°C, đầu ra Q0.0 sẽ được bật (ví dụ: bật quạt làm mát).

Đây chỉ là ví dụ cơ bản về cách lập trình module 6ES7231-5PA30-0XB0. Bạn có thể phát triển thêm các logic phức tạp hơn tùy thuộc vào yêu cầu cụ thể của ứng dụng.

5. Khắc phục một số lỗi thường gặp với 6ES7231-5PA30-0XB0

Lưu ý:

• Trước khi tiến hành bất kỳ thao tác kiểm tra hay sửa chữa nào, hãy đảm bảo đã ngắt nguồn điện khỏi hệ thống để đảm bảo an toàn.
• Nếu sau khi thực hiện các bước khắc phục trên mà lỗi vẫn không được giải quyết, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời.
