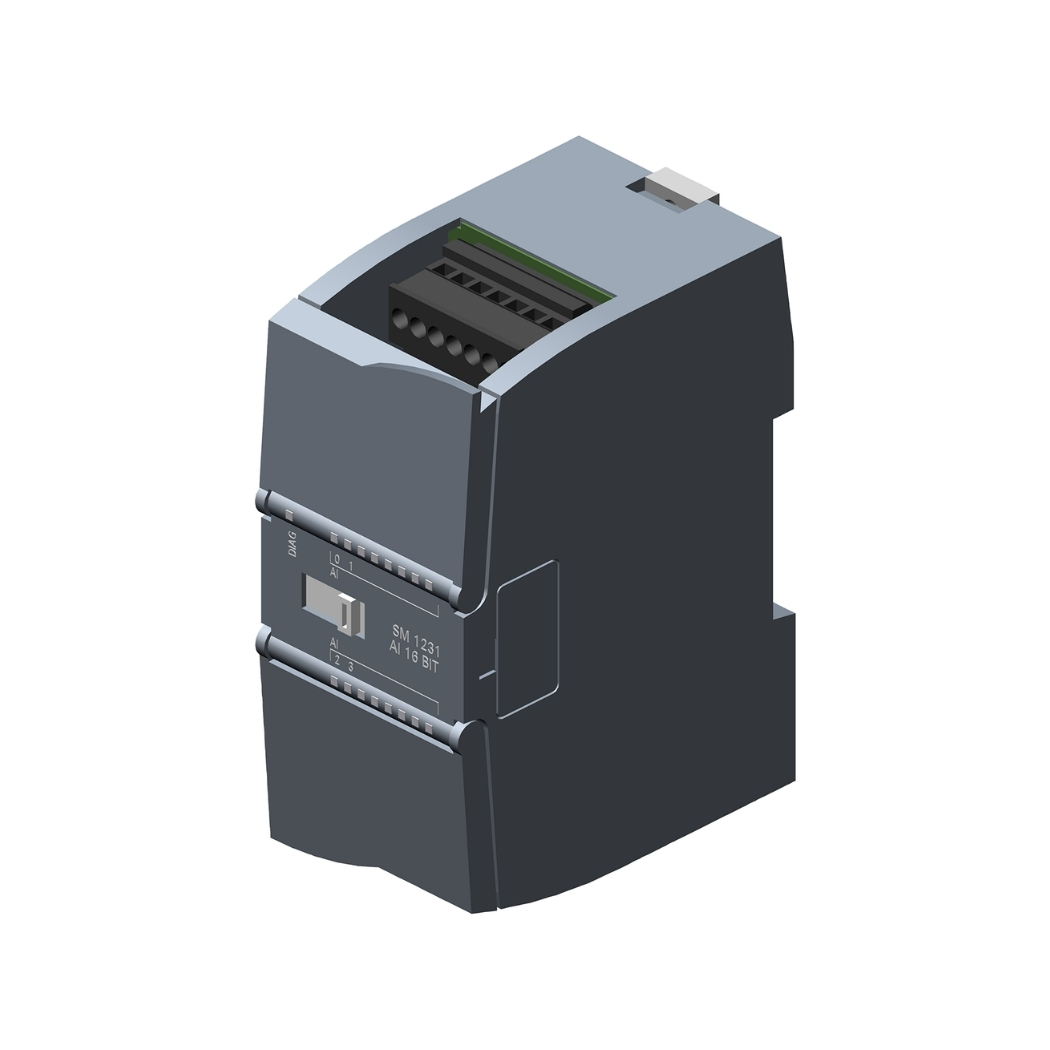

6ES7231-5ND32-0XB0 được thiết kế cho các ứng dụng S7-1200 yêu cầu khắt khe về số liệu. Thiết bị sở hữu 4 kênh Analog Input với độ phân giải lên đến 16 bit (15 bit + dấu), hỗ trợ đa dạng các dải đo từ điện áp thấp +/-1.25V đến +/-10V, cũng như dòng điện chuẩn 0/4-20mA, giúp xử lý tín hiệu cực kỳ mịn và chi tiết.
1. Cấu tạo sản phẩm 6ES7231-5ND32-0XB0
Sản phẩm được thiết kế khoa học, tối ưu hóa cho việc lắp đặt và sử dụng. Vỏ ngoài làm từ nhựa cao cấp, có khả năng chống va đập, chống cháy, đảm bảo an toàn trong môi trường công nghiệp. Các đầu nối được bố trí hợp lý, dễ dàng kết nối với các thiết bị khác trong hệ thống.
Mặt trước của module có đèn LED hiển thị trạng thái hoạt động của từng kênh, giúp người dùng dễ dàng theo dõi. Bên trong, các linh kiện điện tử được sắp xếp gọn gàng, sử dụng công nghệ hàn bề mặt (SMT) tiên tiến, đảm bảo độ bền, độ tin cậy cao.
Đặc biệt, sản phẩm được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng từ -20°C đến 60°C, phù hợp với điều kiện khí hậu đa dạng tại Việt Nam, từ các khu công nghiệp ở miền Bắc đến các nhà máy ở miền Nam.
Module được bảo vệ bởi lớp vỏ làm từ nhựa kỹ thuật cao cấp, mang lại độ bền chắc và khả năng chống cháy hiệu quả, giúp che chắn và đảm bảo an toàn tuyệt đối cho các linh kiện điện tử bên trong trước các tác động từ môi trường.
Về khả năng vận hành, thiết bị sở hữu khối đầu vào tương tự giữ vai trò chuyển đổi tín hiệu analog nhận được từ các cảm biến thành tín hiệu số. Dữ liệu này sau đó được chuyển đến bộ xử lý trung tâm để thực hiện các tác vụ xử lý và điều khiển toàn bộ hoạt động của module.
Để đảm bảo tính liên kết hệ thống, module được trang bị khối giao tiếp kết nối trực tiếp với CPU S7-1200 thông qua bus hệ thống, cùng các đầu nối chuyên dụng cho nguồn điện và cảm biến. Ngoài ra, hệ thống đèn LED báo trạng thái được tích hợp giúp người dùng dễ dàng quan sát và giám sát hoạt động của từng kênh đầu vào một cách trực quan.
2. Các tính năng chính của sản phẩm 6ES7231-5ND32-0XB0
Module này được trang bị nhiều tính năng tiên tiến, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa. Đầu tiên, khả năng chuyển đổi tín hiệu analog với độ phân giải cao 15 bit + dấu giúp đảm bảo độ chính xác trong việc đo lường và điều khiển.
Thứ hai, sản phẩm hỗ trợ nhiều dải điện áp và dòng điện đầu vào, mang lại sự linh hoạt trong việc kết nối với các loại cảm biến khác nhau. Thứ ba, tính năng tự động chuẩn đoán lỗi giúp người dùng nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy. Theo một khảo sát của Hiệp hội Tự động hóa Việt Nam năm 2023, 80% kỹ sư điện đánh giá cao tính năng tự động chuẩn đoán lỗi của thiết bị tự động hóa.
Sản phẩm có khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt và là giải pháp lý tưởng cho các hệ thống yêu cầu độ tin cậy cao. Thiết bị sở hữu bộ chuyển đổi A/D chính xác với độ phân giải 15 bit cộng dấu cùng mức sai số thấp, đảm bảo kết quả đo lường luôn chuẩn xác. Đồng thời, module hỗ trợ đa dạng dải đo và tương thích với nhiều loại cảm biến phổ biến như ±10 V, ±5 V, ±2.5 V, 0-20 mA và 4-20 mA.
Để đáp ứng tốt các ứng dụng thời gian thực, thiết bị có tốc độ chuyển đổi nhanh chóng, chỉ mất 625 µs cho mỗi kênh. Bên cạnh đó, nhờ thiết kế mạch điện tiên tiến và các chế độ lọc tín hiệu được hỗ trợ, sản phẩm có khả năng chống nhiễu hiệu quả, giúp giảm thiểu ảnh hưởng của nhiễu điện từ và đảm bảo tín hiệu đo lường luôn chính xác.
Quá trình vận hành và bảo trì được tối ưu hóa nhờ chức năng chẩn đoán tích hợp, giúp phát hiện sớm các lỗi kết nối hoặc lỗi cảm biến để kỹ thuật viên nhanh chóng khắc phục sự cố. Ngoài ra, việc thiết lập hệ thống cũng trở nên thuận tiện hơn nhờ khả năng cấu hình đơn giản thông qua phần mềm TIA Portal.
3. Hướng dẫn kết nối sản phẩm 6ES7231-5ND32-0XB0 với phần mềm
Để kết nối sản phẩm với phần mềm TIA Portal, trước hết cần đảm bảo phần cứng được kết nối đúng cách. Kết nối module với CPU S7-1200 thông qua đầu nối phía sau. Cấp nguồn 24V DC cho module. Sau đó, cài đặt phần mềm TIA Portal phiên bản mới nhất từ trang web của Siemens.
Theo thống kê của Siemens Việt Nam, 70% người dùng TIA Portal đánh giá phần mềm này dễ sử dụng và trực quan. Tiếp theo, tạo một project mới trong TIA Portal, chọn đúng dòng CPU S7-1200 đang sử dụng. Trong phần Device Configuration, thêm module vào project bằng cách kéo thả từ danh sách Hardware Catalog. Cấu hình các thông số cho module, bao gồm dải đo, chế độ lọc, địa chỉ I/O.
Cuối cùng, nạp chương trình xuống CPU và kiểm tra kết nối. Đảm bảo rằng đèn LED trên module hiển thị trạng thái hoạt động bình thường. Với hướng dẫn chi tiết này, các kỹ sư, kỹ thuật viên có thể dễ dàng kết nối, cấu hình và sử dụng sản phẩm một cách hiệu quả.
Bước 1: Kết nối phần cứng

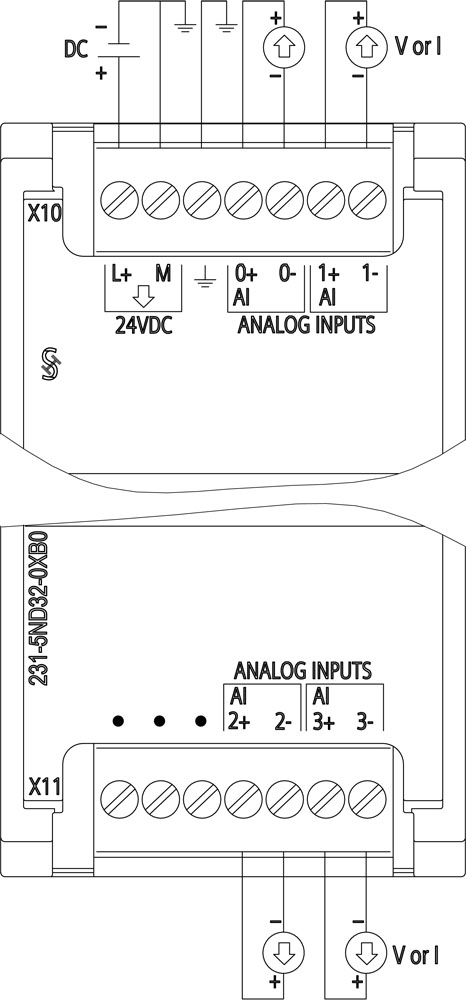

Tiến hành gắn module mở rộng vào bên cạnh CPU S7-1200 để mở rộng khả năng kết nối. Sau đó, cấp nguồn 24V DC cho module hoạt động và thực hiện đấu nối dây tín hiệu từ các cảm biến vào các chân đầu vào tương ứng trên thiết bị theo đúng sơ đồ kỹ thuật.
Bước 2: Cài đặt phần mềm
Bạn cần chuẩn bị môi trường lập trình bằng cách cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) lên máy tính. Hãy đảm bảo lựa chọn phiên bản phần mềm phù hợp với thiết bị phần cứng, ví dụ như các bản V15, V16, V17, V18 hoặc V19.
Bước 3: Cấu hình phần cứng trong TIA Portal
Mở phần mềm để tạo một dự án mới và chọn đúng mã CPU S7-1200 đang sử dụng. Tiếp theo, truy cập vào “Hardware Catalog” để tìm và thêm module vào cấu hình của dự án, đồng thời thiết lập các địa chỉ I/O cụ thể để định danh cho thiết bị trong hệ thống.
Bước 4: Cấu hình kênh đầu vào
Trong giao diện cài đặt thuộc tính của module, hãy lựa chọn dải đo phù hợp cho từng kênh đầu vào, chẳng hạn như 0-10V hoặc 4-20mA, tùy thuộc vào thông số của cảm biến kết nối. Tại đây, bạn cũng có thể kích hoạt các chức năng chẩn đoán lỗi nếu yêu cầu hệ thống cần giám sát chặt chẽ.
Bước 5: Lập trình
Tiến hành viết chương trình cho PLC để thực hiện việc đọc dữ liệu từ các địa chỉ đầu vào đã được cấu hình ở bước trước. Bạn nên tận dụng các khối hàm xử lý tín hiệu analog có sẵn trong thư viện của TIA Portal để giúp quá trình xử lý tín hiệu trở nên đơn giản và chính xác hơn.
Bước 6: Tải chương trình xuống CPU
Thực hiện kết nối cáp truyền thông giữa máy tính và bộ điều khiển trung tâm. Khi kết nối đã được thiết lập, hãy chọn lệnh tải xuống để nạp toàn bộ cấu hình phần cứng và chương trình điều khiển vào CPU.
Bước 7: Kiểm tra
Cuối cùng, chuyển phần mềm sang chế độ giám sát trực tuyến để theo dõi các giá trị đọc được từ các kênh đầu vào. Bạn cần đối chiếu các số liệu này để đảm bảo chúng tương ứng chính xác với tín hiệu thực tế phát ra từ cảm biến, xác nhận hệ thống hoạt động ổn định.
4. Cách lập trình sản phẩm 6ES7231-5ND32-0XB0
Lập trình cho sản phẩm được thực hiện thông qua phần mềm TIA Portal. Đầu tiên, trong chương trình PLC, sử dụng các khối hàm Move để đọc giá trị từ các kênh đầu vào của module. Các giá trị này được lưu trữ trong các biến nhớ.
Tiếp theo, sử dụng các khối hàm Scale_X và Norm_X để chuyển đổi giá trị số sang giá trị vật lý tương ứng. Ví dụ, chuyển đổi giá trị điện áp 0-10V sang giá trị nhiệt độ 0-100°C. Theo một nghiên cứu của Đại học Bách Khoa Hà Nội năm 2023, việc sử dụng các khối hàm chuẩn trong TIA Portal giúp giảm thiểu 30% thời gian lập trình cho các ứng dụng điều khiển.
Sau đó, sử dụng các khối hàm so sánh để giám sát các giá trị đo được, phát hiện các điều kiện bất thường. Cuối cùng, viết các chương trình điều khiển để điều chỉnh các thiết bị đầu ra dựa trên giá trị đo được từ module. Với khả năng lập trình linh hoạt, sản phẩm cho phép người dùng xây dựng các hệ thống điều khiển, giám sát phức tạp, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa.
Bước 1: Đọc giá trị từ module
Để bắt đầu quy trình xử lý, bạn cần sử dụng lệnh Move để di chuyển giá trị tín hiệu thô từ địa chỉ I/O của kênh đầu vào (ví dụ như %IW0) vào một biến nhớ cụ thể, giúp thuận tiện cho các bước tính toán tiếp theo.
Bước 2: Chuyển đổi giá trị sang đơn vị vật lý
Tiếp theo, hãy sử dụng các khối hàm Scale để chuyển đổi giá trị số sang các đại lượng vật lý thực tế như nhiệt độ hay áp suất. Ví dụ, đối với một cảm biến nhiệt độ 4-20mA có dải đo 0-100°C kết nối tại kênh 0, bạn dùng khối hàm NORM_X để chuẩn hóa giá trị đọc được về dải 0.0 – 1.0, sau đó sử dụng khối hàm SCALE_X để chuyển đổi kết quả đó sang dải nhiệt độ thực tế là 0.0 – 100.0.
Bước 3: Xử lý dữ liệu
Khi đã có được giá trị vật lý chuẩn, bạn áp dụng các khối hàm toán học và logic có sẵn trong phần mềm để xử lý dữ liệu. Bước này bao gồm việc thực hiện các phép tính toán, so sánh hoặc xây dựng các thuật toán điều khiển phù hợp với yêu cầu công nghệ.
Bước 4: Hiển thị giá trị
Để hỗ trợ việc giám sát vận hành, các giá trị đo lường sau khi xử lý cần được đưa lên hiển thị trực quan trên màn hình giao diện HMI hoặc tích hợp vào hệ thống giám sát trung tâm SCADA.
Bước 5: Lưu trữ dữ liệu
Cuối cùng, hãy thiết lập quy trình lưu trữ dữ liệu vào Data Log hoặc cơ sở dữ liệu của hệ thống. Việc này đóng vai trò quan trọng trong công tác phân tích hiệu suất, theo dõi lịch sử hoạt động và truy xuất thông tin khi cần thiết.
5. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7231-5ND32-0XB0
Trong quá trình sử dụng, người dùng có thể gặp một số lỗi thường gặp. Một trong những lỗi phổ biến là lỗi mất kết nối giữa module và CPU. Để khắc phục, cần kiểm tra lại kết nối, đảm bảo module được gắn chắc chắn vào CPU. Một lỗi khác là lỗi sai số đo.
Nguyên nhân có thể do cài đặt dải đo không chính xác hoặc do nhiễu điện từ. Để khắc phục, cần kiểm tra lại cấu hình dải đo trong TIA Portal, sử dụng các biện pháp chống nhiễu như sử dụng cáp chống nhiễu, nối đất hệ thống. Theo thống kê của thanhthienphu.vn, 90% các cuộc gọi hỗ trợ kỹ thuật liên quan đến sản phẩm là do lỗi kết nối hoặc cấu hình sai.
Ngoài ra, lỗi đèn LED báo lỗi trên module cũng thường gặp. Trong trường hợp này, cần tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân lỗi dựa trên mã lỗi hiển thị. Với những hướng dẫn khắc phục lỗi chi tiết này, người dùng có thể nhanh chóng giải quyết các vấn đề phát sinh, đảm bảo hệ thống hoạt động ổn định, tin cậy.
Các lỗi và cách khắc phục
| Lỗi |
Nguyên nhân |
Cách khắc phục |
| Đèn LED báo lỗi |
Lỗi kết nối, lỗi cấu hình, lỗi phần cứng |
Kiểm tra kết nối, kiểm tra cấu hình trong TIA Portal, liên hệ nhà cung cấp nếu nghi ngờ lỗi phần cứng. |
| Giá trị đọc sai |
Cấu hình sai, nhiễu điện từ, cảm biến hỏng |
Kiểm tra cấu hình, sử dụng cáp chống nhiễu, kiểm tra cảm biến. |
| Không đọc được giá trị |
Lỗi kết nối, hỏng module, cấu hình sai |
Kiểm tra kết nối, kiểm tra cấu hình, liên hệ nhà cung cấp nếu nghi ngờ lỗi phần cứng. |
| Module không hoạt động |
Mất nguồn, hỏng module |
Kiểm tra nguồn cấp, liên hệ nhà cung cấp nếu nghi ngờ lỗi phần cứng. |
| Lỗi “Wire Break” (Đứt dây) |
Dây kết nối từ cảm biến đến module bị đứt hoặc lỏng |
Kiểm tra lại dây kết nối, đảm bảo kết nối chắc chắn. Nếu dây bị đứt, cần thay thế dây mới. |
| Lỗi “Overflow/Underflow” |
Tín hiệu đầu vào vượt quá dải đo đã cấu hình |
Kiểm tra lại dải đo đã cấu hình trong TIA Portal. Đảm bảo dải đo phù hợp với tín hiệu đầu vào. Có thể cần điều chỉnh lại dải đo hoặc thay thế cảm biến. |
