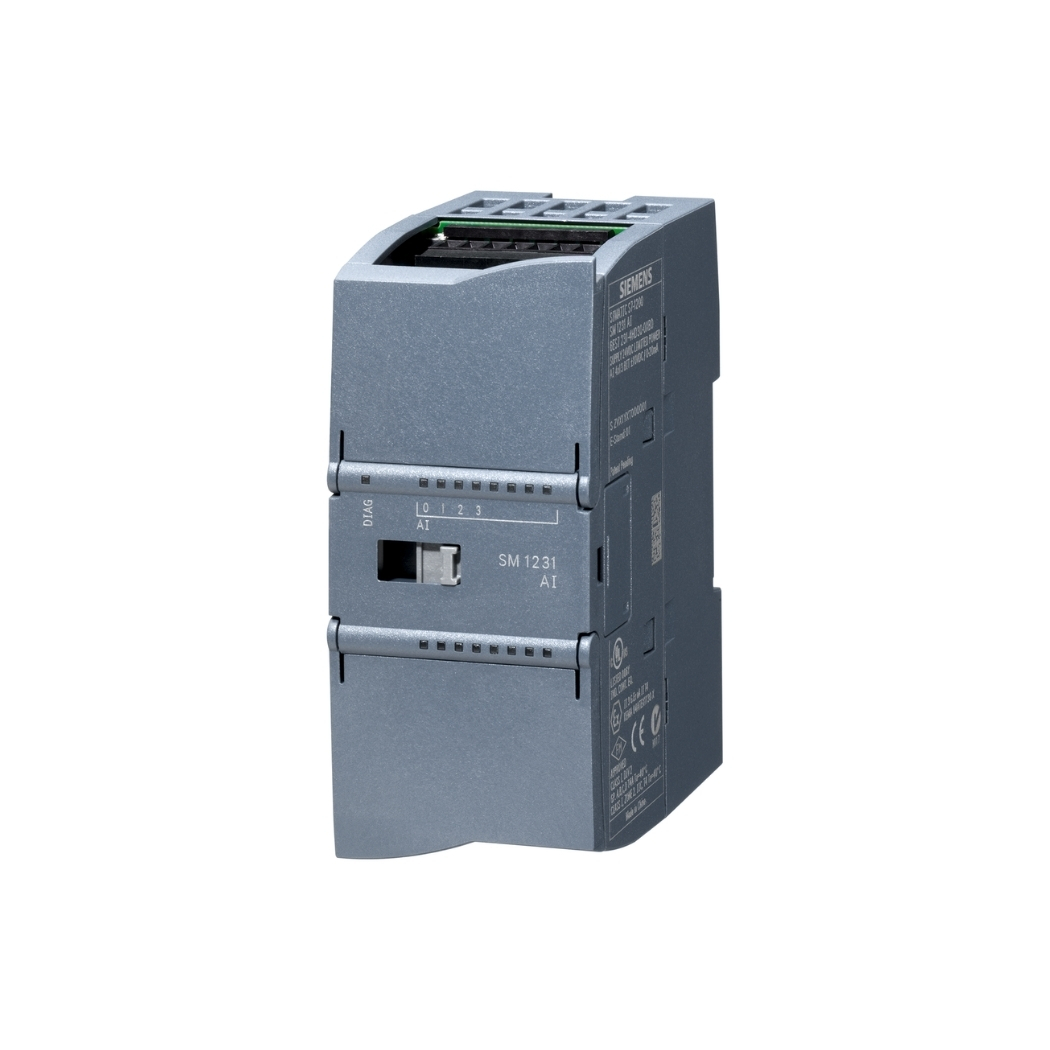

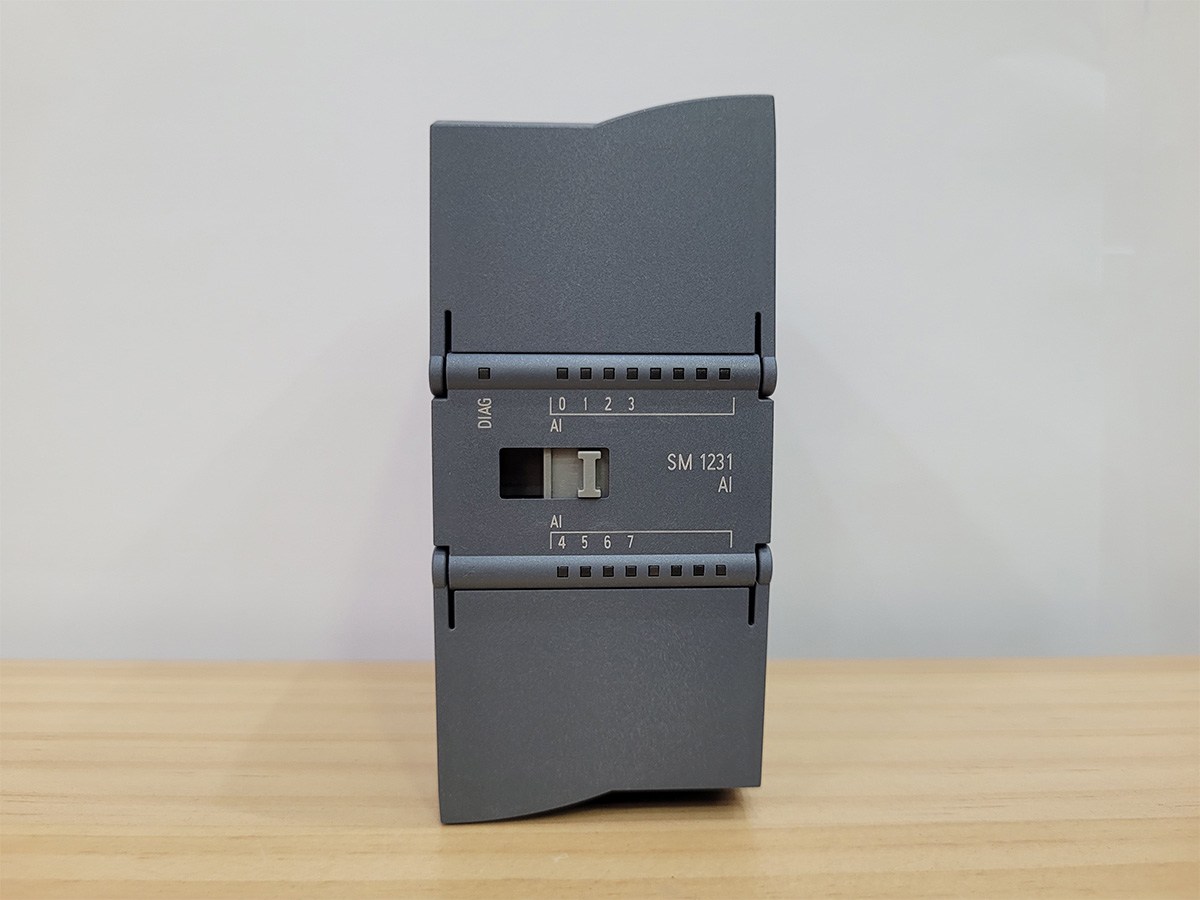

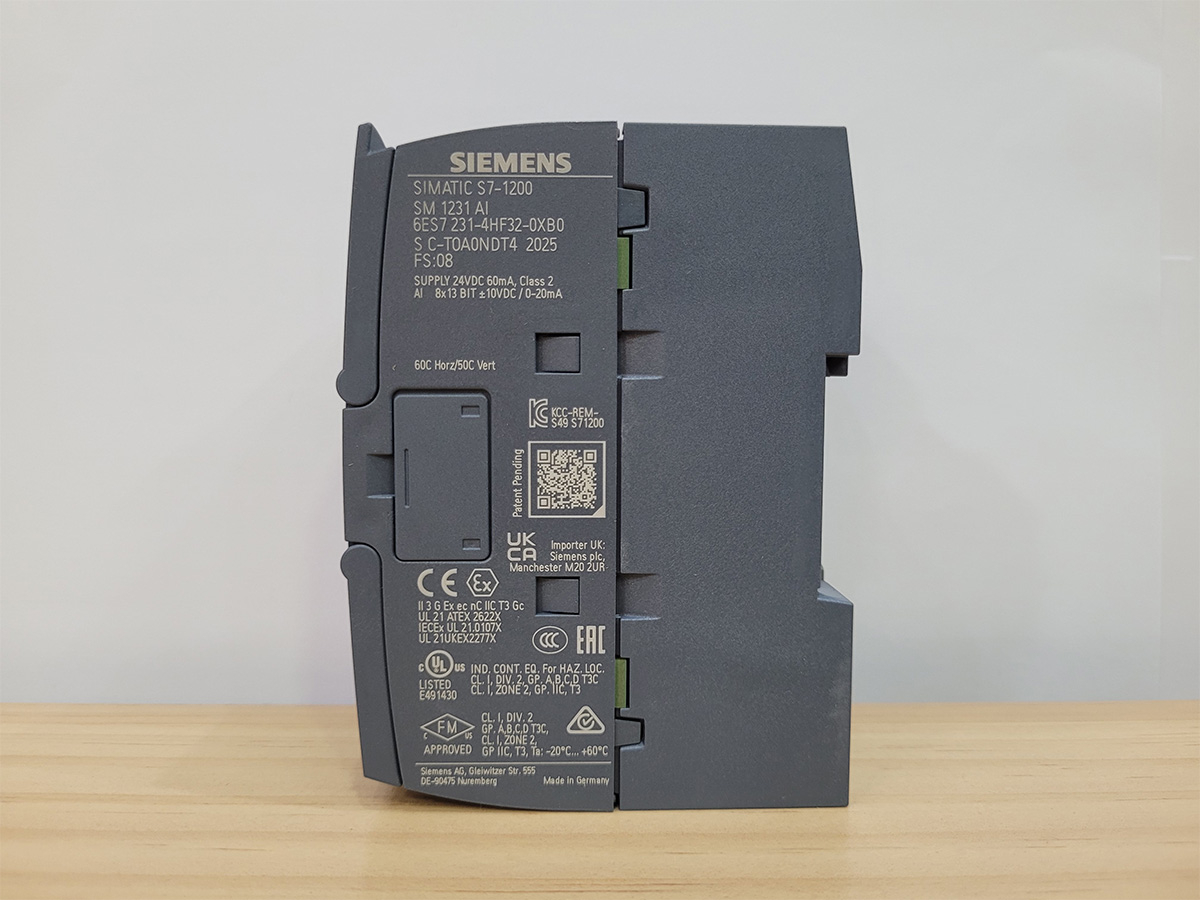

6ES7231-4HF32-0XB0 Module AI SM 1231 8 AI S7-1200

6ES7231-4HF32-0XB0 là một mô-đun đầu vào tương tự, một thành phần thiết yếu trong hệ thống tự động hóa, được sử dụng rộng rãi trong các ngành công nghiệp hiện đại, giúp chuyển đổi tín hiệu analog thành tín hiệu số để PLC xử lý, từ đó nâng cao độ chính xác và hiệu quả cho các quy trình sản xuất. Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống điều khiển của mình, hãy đến với thanhthienphu.vn, nơi cung cấp sản phẩm chính hãng với chất lượng vượt trội, dịch vụ tận tâm và giá cả cạnh tranh, cùng đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ bạn. Chúng tôi cam kết mang lại sự hài lòng, sự tin tưởng cho khách hàng.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7231-4HF32-0XB0

Trong bối cảnh nền công nghiệp 4.0 đang bùng nổ, việc ứng dụng tự động hóa vào quy trình sản xuất trở thành một xu thế tất yếu, giúp doanh nghiệp nâng cao năng suất, chất lượng sản phẩm, đồng thời tối ưu hóa chi phí vận hành. Trong hệ thống tự động hóa, bộ lập trình PLC đóng vai trò như bộ não, điều khiển mọi hoạt động của máy móc thiết bị. Để PLC có thể giao tiếp và xử lý các tín hiệu từ thế giới thực, các mô-đun đầu vào/ra đóng vai trò quan trọng, và 6ES7231-4HF32-0XB0 là một trong những lựa chọn hàng đầu cho các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp. Mô đun đầu vào tương tự 6ES7231-4HF32-0XB0 là một sản phẩm thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để mở rộng khả năng xử lý tín hiệu analog cho bộ lập trình PLC S7-1200. Đây là một giải pháp lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao trong việc đo lường và điều khiển các đại lượng vật lý như nhiệt độ, áp suất, mức lưu lượng, dòng điện và điện áp. Với thiết kế nhỏ gọn, dễ dàng lắp đặt và tích hợp vào hệ thống, 6ES7231-4HF32-0XB0 mang lại sự linh hoạt và hiệu quả cao cho các ứng dụng công nghiệp. Đồng thời, sản phẩm này còn nổi bật với khả năng chống nhiễu tốt, độ bền cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.

Bảng Thông Số Kỹ Thuật Chi Tiết:

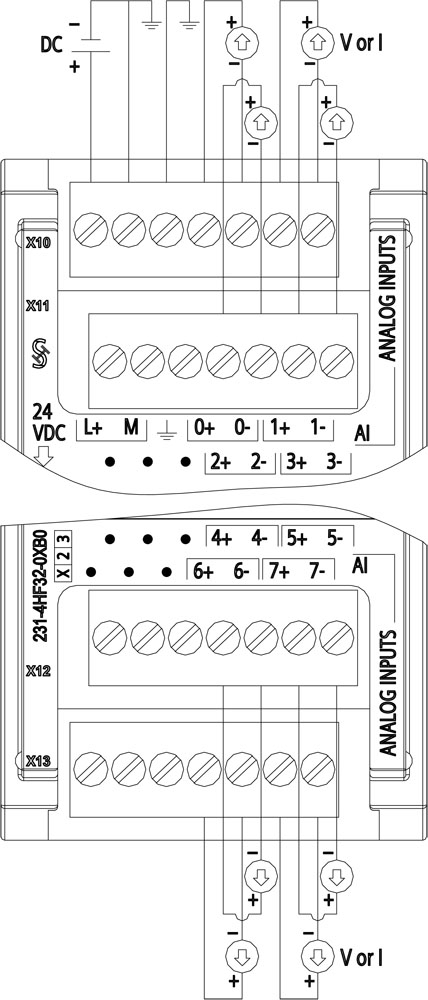

2. Cấu Tạo Sản Phẩm 6ES7231-4HF32-0XB0

Mô đun đầu vào tương tự 6ES7231-4HF32-0XB0 được thiết kế với cấu trúc tối ưu, bao gồm các thành phần chính sau, mỗi thành phần đóng một vai trò quan trọng, góp phần tạo nên hiệu suất vượt trội của sản phẩm. Đầu tiên là khối đầu vào, nơi tiếp nhận tín hiệu tương tự từ các cảm biến. Khối này bao gồm 8 kênh đầu vào độc lập, mỗi kênh có thể được cấu hình để nhận các loại tín hiệu khác nhau, mang lại sự linh hoạt trong ứng dụng. Tiếp theo là bộ chuyển đổi tín hiệu tương tự sang số (ADC), trái tim của mô-đun, có nhiệm vụ chuyển đổi các tín hiệu tương tự thành tín hiệu số với độ phân giải cao 15 bit cộng dấu, đảm bảo độ chính xác trong quá trình đo lường và xử lý dữ liệu. Khối xử lý trung tâm, với bộ vi xử lý tích hợp, có nhiệm vụ xử lý tín hiệu số từ bộ ADC, thực hiện các chức năng như lọc nhiễu, tuyến tính hóa và hiệu chỉnh, đảm bảo tín hiệu đầu ra chính xác và ổn định. Cuối cùng là khối giao tiếp, cho phép mô-đun kết nối với PLC S7-1200 thông qua giao tiếp backplane, truyền dữ liệu một cách nhanh chóng và tin cậy, đảm bảo sự đồng bộ trong hệ thống điều khiển. Tất cả các thành phần này được tích hợp trong một thiết kế nhỏ gọn, chắc chắn, giúp tiết kiệm không gian lắp đặt và dễ dàng tích hợp vào hệ thống.

Danh sách các thành phần chính:

• Khối đầu vào (8 kênh)
• Bộ chuyển đổi ADC (Analog-to-Digital Converter)
• Khối xử lý trung tâm (CPU)
• Khối giao tiếp (Communication Interface)
• Khối nguồn (Power Supply)
• Vỏ bảo vệ (Housing)
• Đèn LED báo trạng thái (Status LEDs)
• Terminal kết nối (Connection Terminals)

3. Các Tính Năng Chính Của Sản Phẩm 6ES7231-4HF32-0XB0

Mô-đun đầu vào tương tự 6ES7231-4HF32-0XB0 sở hữu nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp. Với 8 kênh đầu vào, mô-đun cho phép kết nối đồng thời với nhiều cảm biến, thu thập dữ liệu từ nhiều nguồn khác nhau, tăng cường khả năng giám sát và điều khiển hệ thống. Bên cạnh đó, khả năng hỗ trợ nhiều loại tín hiệu đầu vào như điện áp và dòng điện, cùng với các dải đo rộng, mang lại sự linh hoạt trong việc lựa chọn cảm biến phù hợp với từng ứng dụng cụ thể. Điểm nổi bật của 6ES7231-4HF32-0XB0 là độ phân giải cao 15 bit cộng dấu, cho phép đo lường và xử lý tín hiệu với độ chính xác vượt trội, đảm bảo kết quả đáng tin cậy, ngay cả trong những ứng dụng đòi hỏi độ chính xác cao. Ngoài ra, tính năng chẩn đoán tích hợp giúp phát hiện lỗi và cảnh báo kịp thời, hỗ trợ kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy và đảm bảo hệ thống hoạt động liên tục. Hơn nữa, thiết kế nhỏ gọn, dễ dàng lắp đặt và tích hợp vào hệ thống, cùng với khả năng chống nhiễu tốt và độ bền cao, giúp 6ES7231-4HF32-0XB0 trở thành lựa chọn lý tưởng cho các ứng dụng công nghiệp, đặc biệt là trong môi trường khắc nghiệt.

Danh sách các tính năng chính:

• 8 kênh đầu vào tương tự
• Hỗ trợ nhiều loại tín hiệu (điện áp, dòng điện)
• Độ phân giải cao (15 bit + dấu)
• Thời gian chuyển đổi nhanh
• Chức năng chẩn đoán lỗi
• Thiết kế nhỏ gọn, dễ lắp đặt
• Khả năng chống nhiễu tốt
• Độ bền cao

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7231-4HF32-0XB0 Với Phần Mềm

Để kết nối 6ES7231-4HF32-0XB0 với phần mềm lập trình, bạn cần thực hiện các bước sau một cách cẩn thận và chính xác. Đầu tiên, hãy đảm bảo rằng bạn đã cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal), phiên bản phù hợp với PLC S7-1200 bạn đang sử dụng. Bước tiếp theo, mở phần mềm TIA Portal và tạo một dự án mới, chọn đúng dòng PLC S7-1200 và cấu hình phần cứng, bao gồm cả việc thêm mô-đun 6ES7231-4HF32-0XB0 vào cấu hình thiết bị. Sau khi hoàn thành cấu hình phần cứng, bạn cần kết nối PLC với máy tính thông qua cáp Ethernet, thiết lập địa chỉ IP phù hợp để đảm bảo giao tiếp giữa hai thiết bị. Tiếp theo, trong phần mềm TIA Portal, bạn cần cấu hình các thông số cho mô-đun 6ES7231-4HF32-0XB0, bao gồm việc chọn loại tín hiệu đầu vào, dải đo, và các thông số khác phù hợp với ứng dụng của bạn. Sau khi hoàn tất cấu hình, hãy tải chương trình xuống PLC và kiểm tra kết nối bằng cách giám sát giá trị đầu vào từ các cảm biến, đảm bảo rằng mô-đun đang hoạt động chính xác và truyền dữ liệu về PLC một cách ổn định.

Hướng dẫn chi tiết từng bước:

1. Cài đặt phần mềm TIA Portal: Tải và cài đặt phiên bản TIA Portal mới nhất từ trang web của Siemens.

2. Tạo dự án mới: Mở TIA Portal, chọn “Create new project”, đặt tên dự án và chọn thư mục lưu trữ.

3. Cấu hình thiết bị:

• Chọn “Add new device” và chọn dòng PLC S7-1200 tương ứng.
• Trong “Device view”, chọn “Hardware catalog”.
• Tìm kiếm “6ES7231-4HF32-0XB0” trong danh mục “Analog input modules”.
• Kéo và thả mô-đun vào “Device view”, gắn vào vị trí thích hợp trên PLC.

4. Kết nối PLC với máy tính:

• Sử dụng cáp Ethernet để kết nối PLC với máy tính.
• Thiết lập địa chỉ IP cho PLC và máy tính trong cùng một dải mạng.

5. Cấu hình mô-đun:

Trong “Device view”, nhấp đúp vào mô-đun 6ES7231-4HF32-0XB0.

Trong tab “Properties”, cấu hình các thông số sau:

• Channel 0 – 7: Chọn loại tín hiệu đầu vào (điện áp hoặc dòng điện) và dải đo tương ứng.
• Input filter: Cài đặt thời gian lọc nhiễu (nếu cần).
• Diagnostics: Kích hoạt các chức năng chẩn đoán lỗi (nếu cần).

6. Tải chương trình xuống PLC:

Nhấp chuột phải vào tên PLC trong “Project tree” và chọn “Download to device”.

7. Kiểm tra kết nối:

• Chuyển sang chế độ “Online” để giám sát giá trị đầu vào từ các cảm biến.
• Sử dụng chức năng “Watch table” để theo dõi giá trị của các kênh đầu vào.

5. Cách Lập Trình Sản Phẩm 6ES7231-4HF32-0XB0

Sau khi kết nối thành công, bạn có thể tiến hành lập trình để khai thác tối đa tiềm năng của mô-đun 6ES7231-4HF32-0XB0. Trong phần mềm TIA Portal, bạn có thể sử dụng các khối hàm (Function Blocks) có sẵn để đọc giá trị từ các kênh đầu vào của mô-đun. Ví dụ, bạn có thể sử dụng khối hàm “MOVE” để sao chép giá trị từ địa chỉ đầu vào tương ứng của mô-đun vào một biến dữ liệu trong chương trình. Tiếp theo, bạn có thể sử dụng các khối hàm xử lý tín hiệu như “SCALE_X” và “NORM_X” để chuyển đổi giá trị số từ mô-đun thành giá trị vật lý thực tế, chẳng hạn như nhiệt độ hoặc áp suất, dựa trên dải đo và loại tín hiệu đã cấu hình. Ngoài ra, bạn có thể tích hợp các giá trị này vào các chương trình điều khiển, sử dụng các lệnh logic và toán học để điều khiển các thiết bị đầu ra, tạo ra các vòng lặp điều khiển tự động, đáp ứng nhu cầu của các ứng dụng cụ thể.

Hướng dẫn chi tiết từng bước:

1. Truy cập giá trị đầu vào:

• Sử dụng khối hàm “MOVE” để sao chép giá trị từ địa chỉ đầu vào của mô-đun vào một biến dữ liệu.
• Ví dụ: MOVE IW0 -> MyAnalogInput (đọc giá trị từ kênh 0, địa chỉ IW0, và lưu vào biến MyAnalogInput).

2. Xử lý tín hiệu:

• Sử dụng khối hàm “NORM_X” để chuẩn hóa giá trị đầu vào về dải 0.0 – 1.0.
• Sử dụng khối hàm “SCALE_X” để chuyển đổi giá trị đã chuẩn hóa thành giá trị vật lý thực tế.

Ví dụ:

NORM_X(MIN := 0, VALUE := MyAnalogInput, MAX := 27648, OUT := NormalizedValue)
SCALE_X(MIN := 0.0, VALUE := NormalizedValue, MAX := 100.0, OUT := ScaledValue)

(Chuyển đổi giá trị từ MyAnalogInput (0-27648) thành giá trị nhiệt độ 0.0 – 100.0 độ C)

3. Tích hợp vào chương trình điều khiển:

Sử dụng các lệnh logic (AND, OR, NOT) và toán học (+, -, *, /) để xử lý giá trị đầu vào và điều khiển các thiết bị đầu ra.

Ví dụ:

IF ScaledValue > 50.0 THEN
    SET OutputCoil
ELSE
    RESET OutputCoil
END_IF

(Bật OutputCoil nếu nhiệt độ lớn hơn 50 độ C)

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7231-4HF32-0XB0

Trong quá trình sử dụng, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục, dựa trên các nghiên cứu và hướng dẫn từ Siemens, nhà sản xuất uy tín trong lĩnh vực tự động hóa. Nếu mô-đun không hoạt động, bạn nên kiểm tra đèn LED báo trạng thái trên mô-đun, nếu đèn LED không sáng, hãy kiểm tra lại nguồn cấp 24V DC cho mô-đun, đảm bảo rằng nguồn cấp đủ và ổn định. Trong trường hợp giá trị đọc từ mô-đun không chính xác, bạn cần kiểm tra lại cấu hình của kênh đầu vào trong phần mềm TIA Portal, đảm bảo rằng loại tín hiệu và dải đo đã được cấu hình chính xác. Nếu vẫn không khắc phục được, bạn nên kiểm tra lại kết nối giữa cảm biến và mô-đun, đảm bảo rằng dây dẫn được kết nối đúng cách và không bị lỏng hoặc đứt. Nếu gặp lỗi giao tiếp giữa mô-đun và PLC, bạn nên kiểm tra lại kết nối cáp Ethernet giữa PLC và máy tính, đảm bảo rằng địa chỉ IP được thiết lập chính xác và không có xung đột địa chỉ IP trong mạng. Theo thống kê từ Siemens, hơn 80% lỗi liên quan đến mô-đun đầu vào tương tự có thể được giải quyết bằng cách kiểm tra nguồn cấp, cấu hình phần mềm và kết nối dây dẫn.

Bảng hướng dẫn khắc phục lỗi:

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn Về 6ES7231-4HF32-0XB0

6ES7231-4HF32-0XB0 là một giải pháp hoàn hảo cho các hệ thống điều khiển tự động hóa, mang lại hiệu suất cao, độ chính xác vượt trội và độ tin cậy tuyệt vời. Việc sở hữu mô-đun này không chỉ giúp nâng cao năng lực cạnh tranh mà còn đảm bảo sự ổn định và bền vững cho hoạt động sản xuất của doanh nghiệp. Để khai thác tối đa tiềm năng của 6ES7231-4HF32-0XB0, việc lựa chọn một đối tác tin cậy là vô cùng quan trọng. Thanh Thiên Phú tự hào là nhà cung cấp thiết bị tự động hóa uy tín, chuyên cung cấp các sản phẩm Siemens chính hãng, bao gồm cả mô-đun 6ES7231-4HF32-0XB0, với đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ và chất lượng. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, dịch vụ tư vấn chuyên nghiệp và hỗ trợ kỹ thuật tận tâm. Với đội ngũ kỹ sư giàu kinh nghiệm, được đào tạo bài bản bởi Siemens, chúng tôi luôn sẵn sàng hỗ trợ bạn lựa chọn thiết bị phù hợp nhất, hướng dẫn cấu hình, lập trình và khắc phục sự cố, đảm bảo hệ thống của bạn hoạt động trơn tru và hiệu quả.

Hãy liên hệ ngay với Thanh Thiên Phú qua hotline: 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất. Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trải nghiệm dịch vụ chuyên nghiệp và tận tâm của chúng tôi. Thanh Thiên Phú – Đối tác tin cậy, đồng hành cùng bạn trên con đường chinh phục thành công trong lĩnh vực tự động hóa. Chúng tôi luôn sẵn lòng phục vụ và mang đến giá trị tốt nhất cho khách hàng, hãy để Thanh Thiên Phú là bệ phóng cho sự phát triển của bạn.
