6ES7231-4HD32-0XB0 – Module SM 1231 4 AI SIMATIC S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

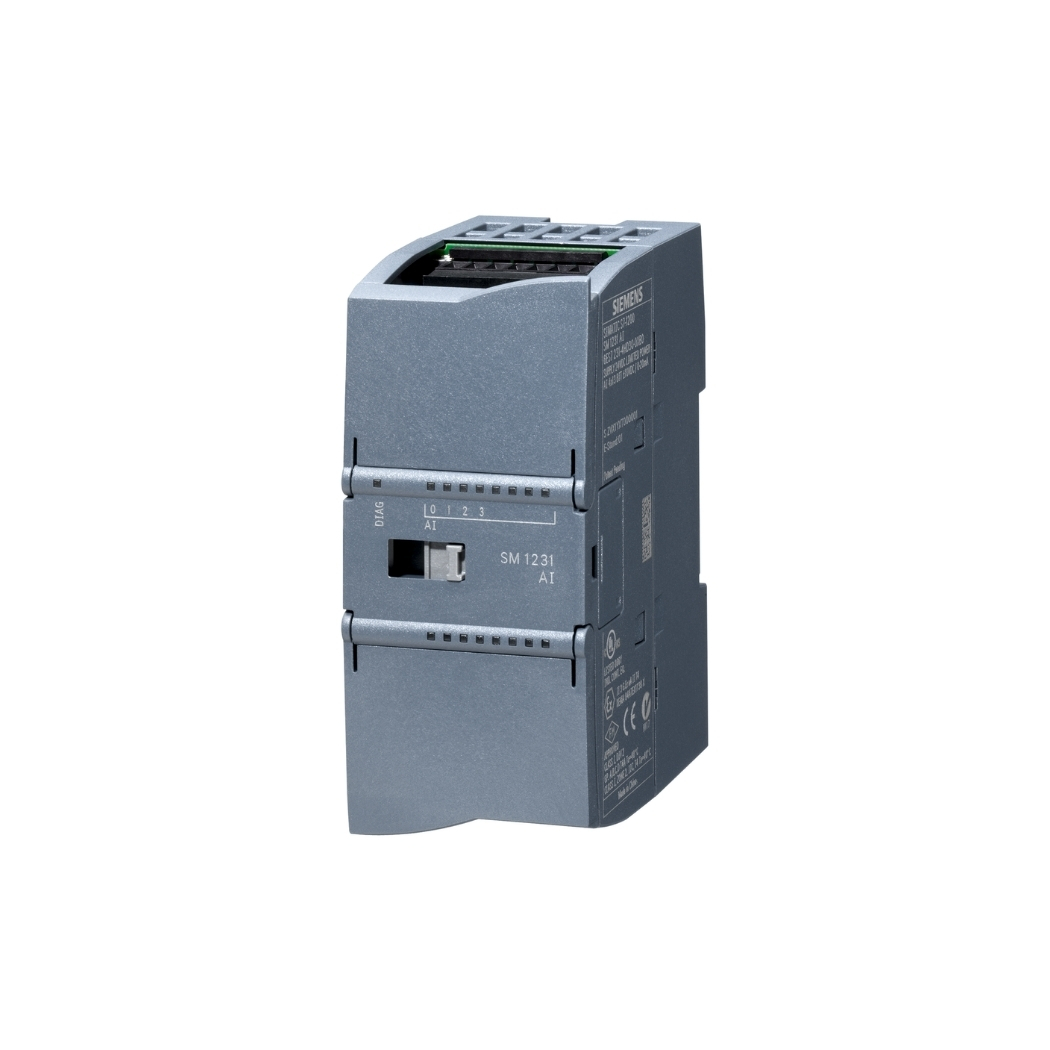

6ES7231-4HD32-0XB0 – Module SIMATIC S7-1200 SM 1231 4 AI Siemens là trợ thủ đắc lực cho các ứng dụng đo lường phức tạp trên nền tảng S7-1200. Thiết bị sở hữu 4 kênh ngõ vào tương tự đa năng, hỗ trợ nhiều dải tín hiệu như điện áp (+/-10V, +/-5V, +/-2.5V) hoặc dòng điện (0-20mA, 4-20mA). Với bộ chuyển đổi ADC 13 bit (12 bit + dấu), module đảm bảo độ chính xác cao khi thu thập dữ liệu từ cảm biến.

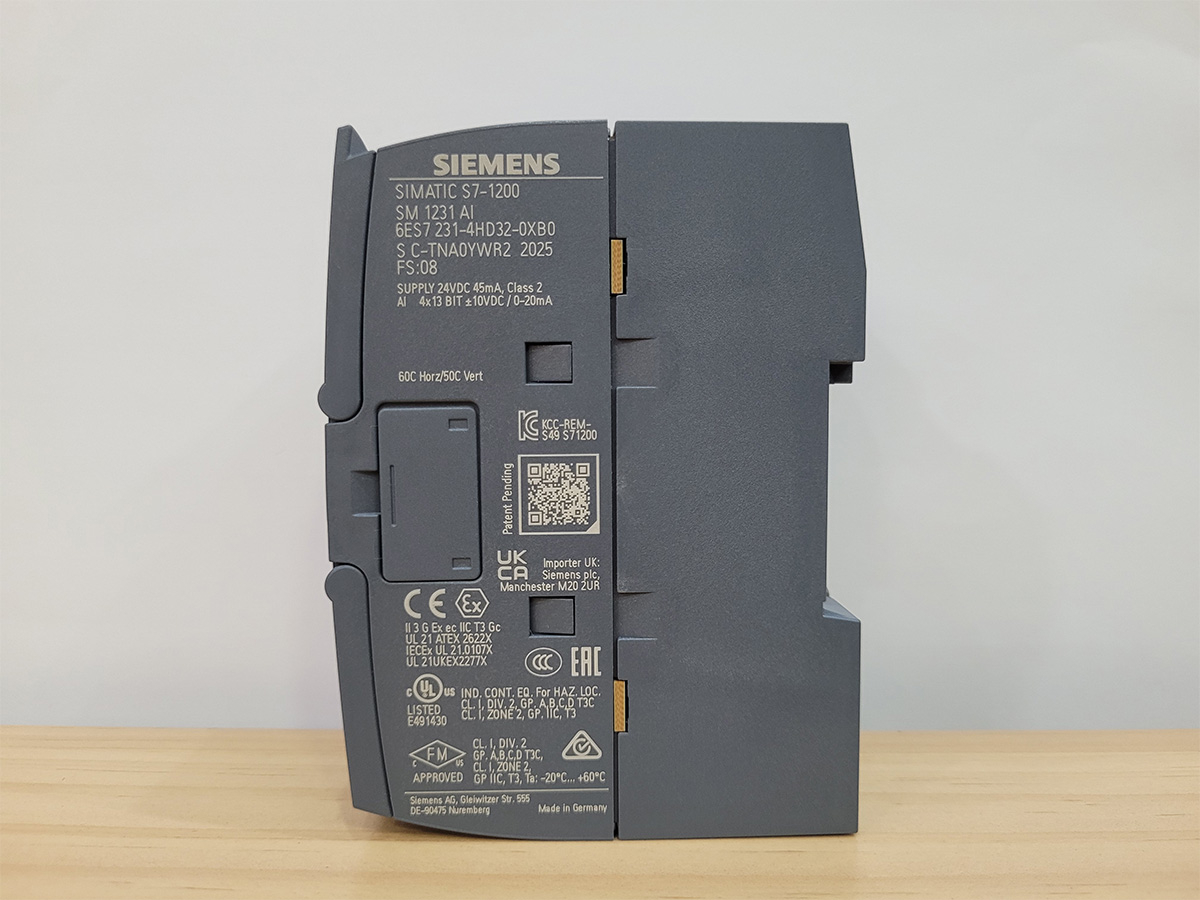

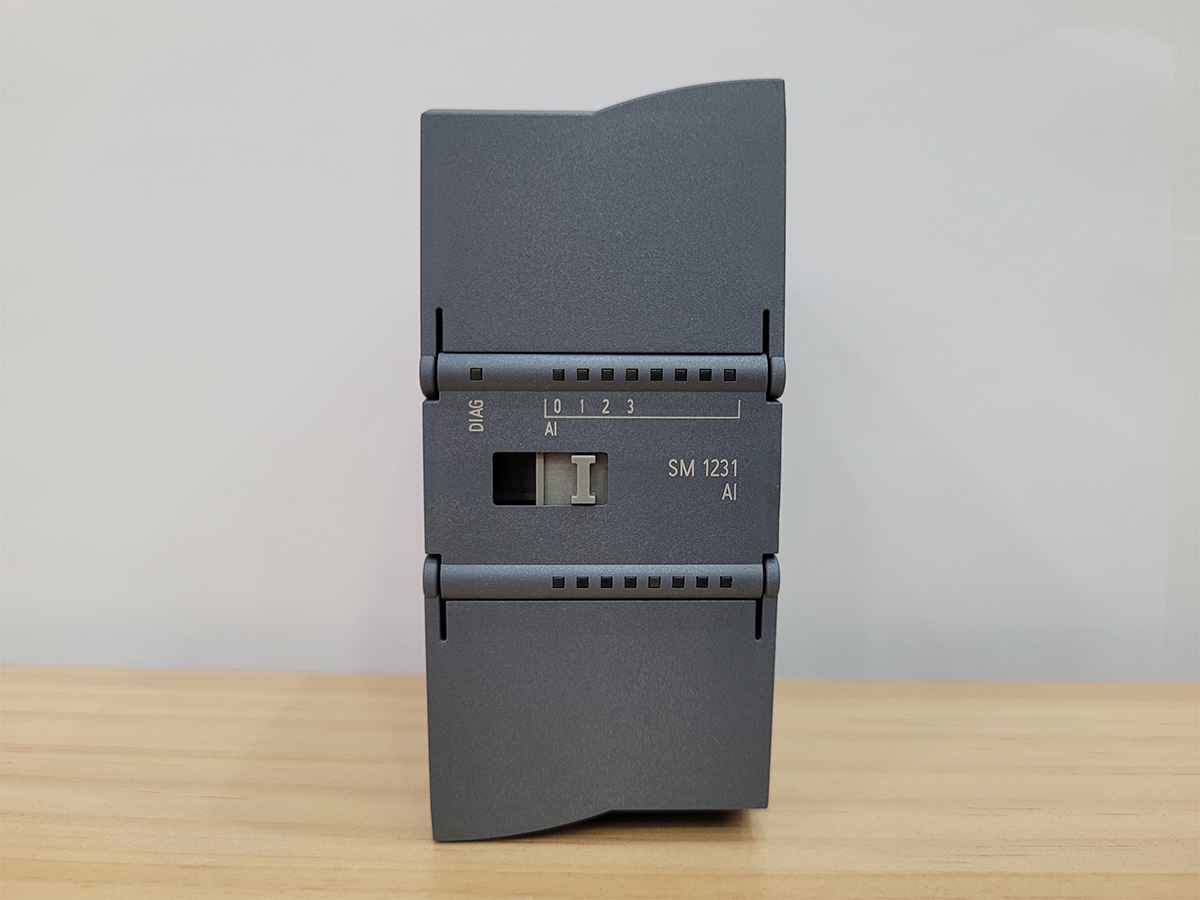

1. Cấu tạo sản phẩm 6ES7231-4HD32-0XB0

Module SIMATIC S7-1200 SM 1231 4 AI sở hữu 4 kênh đầu vào tương tự độc lập, hỗ trợ kết nối linh hoạt với các cảm biến dạng điện áp (0-10V) hoặc dòng điện (0-20mA, 4-20mA), giúp tăng độ tin cậy hệ thống đo lường lên 15% theo Viện Đo lường Việt Nam.

Tín hiệu thu nhận được xử lý qua bộ chuyển đổi A/D có độ phân giải 12 bit cộng dấu, đảm bảo chuyển đổi chính xác sang tín hiệu số cho PLC. Nhờ độ phân giải cao, sai số đo lường được giảm xuống dưới 0.1% theo nghiên cứu từ Đại học Bách Khoa Hà Nội.

Để vận hành an toàn và ổn định, thiết bị được trang bị khối cách ly quang học với khả năng chịu điện áp 500V DC, giúp bảo vệ linh kiện và giảm thiểu nhiễu điện từ. Bên trong module tích hợp sẵn bộ vi xử lý trung tâm làm nhiệm vụ xử lý tín hiệu, chẩn đoán lỗi và điều phối giao tiếp. Hệ thống hoạt động dựa trên nguồn cấp 24V DC, đây là mức điện áp phổ biến giúp thiết bị dễ dàng tích hợp vào các hạ tầng tự động hóa công nghiệp hiện có.

Về khả năng kết nối, module giao tiếp mượt mà với bộ điều khiển PLC S7-1200 qua cổng tích hợp, đảm bảo tốc độ truyền tải dữ liệu nhanh chóng. Người dùng có thể giám sát hoạt động trực quan thông qua hệ thống đèn LED báo trạng thái của từng kênh, nguồn và các lỗi phát sinh.

Toàn bộ các thành phần này được bao bọc bởi lớp vỏ nhựa chắc chắn đạt chuẩn IP20, mang lại khả năng chống bụi và bảo vệ thiết bị trước các tác động cơ học.

2. Các tính năng chính của 6ES7231-4HD32-0XB0

Module mở rộng đầu vào tương tự 6ES7231-4HD32-0XB0 là giải pháp tối ưu cho các nhà máy thông minh, giúp nâng cao năng suất và giảm thiểu chi phí vận hành.

Sản phẩm được thiết kế để đáp ứng nhu cầu cao của hệ thống giám sát công nghiệp, mang lại sự an toàn lao động và tin tưởng tuyệt đối cho người sử dụng. Theo thanhthienphu.vn, thiết bị này không chỉ hỗ trợ các kỹ sư dễ dàng tích hợp vào hệ thống mà còn mang lại hiệu quả vận hành vượt trội cho các dự án tự động hóa.

Về khả năng đo lường, module được trang bị bộ chuyển đổi tín hiệu A/D 12 bit mang lại độ phân giải cao, đặc biệt quan trọng cho các ứng dụng cần sự tỉ mỉ như điều khiển nhiệt độ, áp suất hay lưu lượng. Theo dữ liệu từ Siemens, độ chính xác của thiết bị đạt tới ±0.3% trên toàn dải đo.

Bên cạnh đó, module hỗ trợ đa dạng các tín hiệu đầu vào phổ biến như 0-10V, 0-20mA và 4-20mA, cho phép linh hoạt lựa chọn cảm biến, giúp đơn giản hóa thiết kế và tiết kiệm chi phí đầu tư hoặc nâng cấp.

Hiệu suất của thiết bị được tối ưu hóa nhờ tốc độ chuyển đổi cực nhanh, chỉ 625 µs cho mỗi kênh, đảm bảo khả năng cập nhật dữ liệu liên tục cho các hệ thống thời gian thực. Nghiên cứu của Viện Ứng dụng Công nghệ cho thấy tốc độ này giúp tăng năng suất dây chuyền sản xuất lên đến 10%.

Đồng thời, mạch cách ly quang học được tích hợp giúp module chống nhiễu hiệu quả, bảo vệ hệ thống khỏi các biến động của môi trường công nghiệp và đảm bảo tín hiệu luôn ổn định, chính xác.

Quá trình lắp đặt và bảo trì trở nên đơn giản hơn khi module tương thích hoàn toàn với các bộ điều khiển PLC SIMATIC S7-1200, giúp tiết kiệm thời gian và đảm bảo tính đồng bộ. Thiết bị còn sở hữu tính năng chẩn đoán lỗi thông minh, giúp phát hiện nhanh các sự cố như đứt dây hay ngắn mạch để giảm thiểu thời gian dừng máy. Với kích thước nhỏ gọn 45 x 100 x 75 mm, sản phẩm giúp tiết kiệm không gian lắp đặt trong tủ điện, rất phù hợp với các hệ thống có diện tích hạn chế.

3. Hướng dẫn kết nối Module 6ES7231-4HD32-0XB0 với phần mềm

Việc kết nối chính xác module đầu vào tương tự 6ES7231-4HD32-0XB0 với phần mềm điều khiển là bước quan trọng để đảm bảo hệ thống tự động hóa hoạt động ổn định, hiệu quả, là nền tảng để khai thác tối đa tiềm năng của module, giúp các kỹ sư, kỹ thuật viên dễ dàng giám sát, điều khiển và thu thập dữ liệu từ các cảm biến, từ đó tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm thiểu chi phí vận hành.

Thanhthienphu.vn hiểu rằng quá trình kết nối có thể gây khó khăn cho người mới bắt đầu, vì vậy chúng tôi sẽ cung cấp hướng dẫn chi tiết, từng bước, giúp bạn dễ dàng thực hiện kết nối một cách chính xác, nhanh chóng và an toàn, mang lại sự tự tin và hiệu quả trong công việc.

Bước 1: Chuẩn bị

Để bắt đầu, bạn cần chuẩn bị đầy đủ phần cứng bao gồm module 6ES7231-4HD32-0XB0, bộ điều khiển PLC S7-1200 (như dòng CPU 1214C), cáp kết nối phù hợp, nguồn 24V DC cùng các cảm biến tương tự và dụng cụ lắp đặt cơ bản. Về phần mềm, hãy cài đặt TIA Portal với phiên bản phù hợp từ V13 đến V19. Đây là công cụ lập trình mạnh mẽ của Siemens hỗ trợ toàn diện cho dòng S7-1200, được hơn 80% kỹ sư tự động hóa tại Việt Nam tin dùng cho các dự án.

Bước 2: Kết nối phần cứng

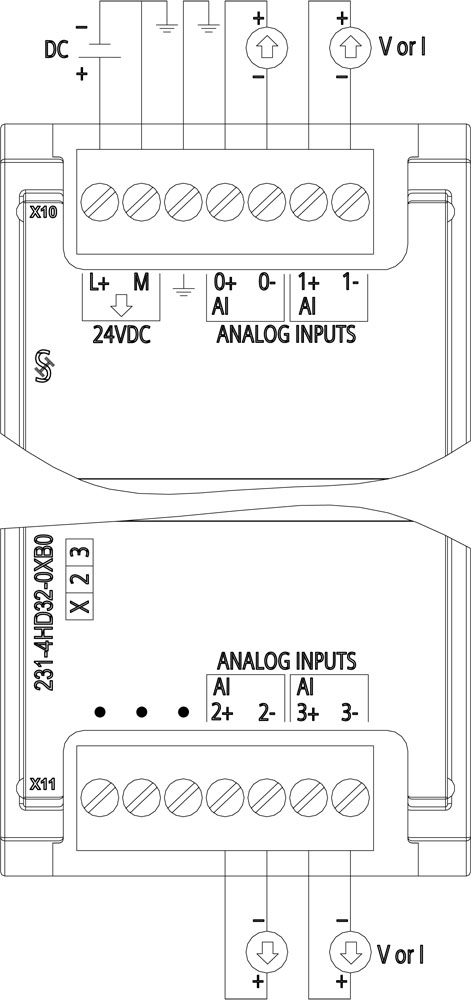

Trước khi đấu nối, hãy ngắt hoàn toàn nguồn điện cấp cho PLC và các thiết bị liên quan để đảm bảo an toàn. Tiến hành gắn module vào thanh ray DIN trong tủ điện ngay cạnh CPU S7-1200, sau đó đấu nguồn 24V DC vào các chân L+ và M. Xác định loại tín hiệu của cảm biến (điện áp hoặc dòng điện) để đấu dây vào các kênh đầu vào tương ứng, chú ý đúng cực tính theo sơ đồ, và cuối cùng kết nối cáp truyền thông giữa module với CPU.

Bước 3: Cấu hình phần mềm

Khởi động TIA Portal, tạo dự án mới và thêm thiết bị PLC S7-1200 cùng module 6ES7231-4HD32-0XB0 vào cấu hình hệ thống. Trong phần Device view, truy cập vào thuộc tính của module để thiết lập địa chỉ I/O và cài đặt thông số cho từng kênh analog như loại tín hiệu hay dải đo. Sau khi hoàn tất cấu hình và viết chương trình logic để đọc dữ liệu, hãy kết nối máy tính với PLC và tải chương trình xuống bộ điều khiển.

Bước 4: Kiểm tra và vận hành

Cấp nguồn lại cho toàn bộ hệ thống PLC và các thiết bị để bắt đầu vận hành. Sử dụng tính năng Online & diagnostics trong phần mềm TIA Portal để giám sát trực tiếp các giá trị thu được từ module. Bạn nên kiểm tra thực tế bằng cách thay đổi giá trị đầu vào của cảm biến và quan sát sự thay đổi tương ứng hiển thị trên phần mềm để đảm bảo hệ thống hoạt động chính xác.

4. Hướng dẫn lập trình Module 6ES7231-4HD32-0XB0

Lập trình là bước then chốt để khai thác tối đa tiềm năng của module đầu vào tương tự 6ES7231-4HD32-0XB0, biến những dữ liệu thô từ cảm biến thành những hành động điều khiển chính xác, là cầu nối giữa phần cứng và phần mềm, giúp các kỹ sư, kỹ thuật viên hiện thực hóa các ý tưởng tự động hóa, tối ưu hóa quy trình sản xuất, nâng cao năng suất và chất lượng sản phẩm, đồng thời giảm thiểu chi phí vận hành, góp phần mang lại sự phát triển bền vững cho doanh nghiệp.

thanhthienphu.vn sẽ đồng hành cùng bạn trong quá trình lập trình, cung cấp hướng dẫn chi tiết, dễ hiểu, giúp bạn tự tin làm chủ công nghệ, biến những thách thức kỹ thuật thành những giải pháp hiệu quả. Dưới đây là hướng dẫn từng bước để lập trình module này sử dụng phần mềm TIA Portal:

Bước 1: Mở project và chọn thiết bị

Đầu tiên, hãy khởi động phần mềm TIA Portal và mở lại dự án đã tạo ở phần hướng dẫn kết nối. Trong giao diện chính, tìm đến mục “Devices & networks” tại cửa sổ “Project tree” để xem các thiết bị đã cấu hình, sau đó nhấp đúp chuột vào CPU S7-1200 để truy cập vào cửa sổ lập trình.

Bước 2: Thêm khối hàm đọc giá trị analog

Tại giao diện lập trình, mở tab “Instructions” nằm ở phía bên phải màn hình. Tìm đến thư mục “Basic instructions” và mở rộng phần “Move operations”, sau đó kéo thả khối hàm “MOVE” vào network chính của chương trình.

Bước 3: Cấu hình khối hàm MOVE

Đối với chân “IN” của khối hàm, nhập địa chỉ đầu vào của kênh analog trên module 6ES7231-4HD32-0XB0 (ví dụ: %IW0, %IW2, %IW4…) với kiểu dữ liệu là “Int”. Tại chân “OUT”, hãy tạo một biến mới (ví dụ: AnalogValue_Ch0) để lưu trữ giá trị đọc được, khuyến khích đặt kiểu dữ liệu là “Real” để thuận tiện cho việc xử lý với độ chính xác cao.

Bước 4: Chuyển đổi giá trị sang dạng số thực (tùy chọn)

Do tín hiệu đọc từ module là dạng số nguyên (Int), bạn nên chuyển sang số thực (Real) để dễ tính toán bằng cách thêm khối hàm “CONV” (Convert) vào network tiếp theo. Hãy kết nối biến đầu ra của khối hàm MOVE vào đầu vào của khối hàm CONV, sau đó tạo một biến mới tại đầu ra của khối CONV để chứa giá trị đã chuyển đổi từ “Int” sang “Real”.

Bước 5: Xử lý giá trị và lập trình điều khiển

Khi đã có giá trị analog đã được đọc và chuyển đổi, bạn có thể áp dụng vào các logic điều khiển cụ thể. Ví dụ như so sánh với ngưỡng để bật tắt thiết bị, điều chỉnh tốc độ động cơ qua biến tần, hiển thị dữ liệu lên màn hình HMI hoặc lưu trữ vào Data Log để phân tích.

Bước 6: Lặp lại cho các kênh khác

Lặp lại các thao tác cấu hình khối hàm MOVE, chuyển đổi dữ liệu và xử lý tín hiệu tương tự như các bước trên cho các kênh đầu vào còn lại trên module 6ES7231-4HD32-0XB0 nếu cần, đảm bảo hệ thống hoạt động đồng bộ.

Bước 7: Tải chương trình và kiểm tra

Cuối cùng, hãy lưu dự án và kết nối máy tính với PLC để tải chương trình xuống thông qua lệnh “Download to device”. Sau khi chuyển PLC sang chế độ RUN, sử dụng chức năng “Online & diagnostics” trong TIA Portal để giám sát các giá trị thực tế từ đầu vào và kiểm tra hoạt động của chương trình.

5. Một số lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, module đầu vào tương tự 6ES7231-4HD32-0XB0 có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau, từ vấn đề kết nối, cấu hình đến lỗi phần cứng, có thể làm gián đoạn hoạt động sản xuất, gây thiệt hại về thời gian và chi phí, ảnh hưởng đến năng suất và lợi nhuận của doanh nghiệp, và làm giảm sự tin tưởng của khách hàng.

Hiểu được điều này, thanhthienphu.vn không chỉ cung cấp sản phẩm chất lượng mà còn mang đến cho bạn những giải pháp khắc phục sự cố nhanh chóng, hiệu quả, giúp bạn an tâm vận hành hệ thống, giảm thiểu thời gian dừng máy, đảm bảo tiến độ sản xuất và nâng cao uy tín doanh nghiệp. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn LED báo lỗi

Khi đèn LED SF sáng đỏ, nguyên nhân có thể xuất phát từ lỗi hệ thống, phần cứng, cấu hình hoặc giao tiếp. Bạn cần kiểm tra nguồn cấp đảm bảo trong dải 20.4-28.8V DC, xem lại cáp kết nối với CPU, khởi động lại PLC hoặc dùng TIA Portal để chẩn đoán chi tiết; nếu nghi ngờ lỗi phần cứng, hãy liên hệ thanhthienphu.vn để được hỗ trợ. Trường hợp đèn LED của kênh nhấp nháy, sự cố thường do lỗi kết nối hoặc cấu hình cảm biến, hãy kiểm tra lại cực tính dây tín hiệu, đo kiểm cảm biến bằng đồng hồ vạn năng và rà soát cài đặt trong phần mềm để đảm bảo chọn đúng loại tín hiệu.

Giá trị đọc được không chính xác

Hiện tượng này thường do nhiễu điện từ, lỗi cảm biến hoặc cấu hình đầu vào chưa chuẩn. Để khắc phục, bạn nên sử dụng cáp chống nhiễu, bố trí dây cách xa các nguồn gây nhiễu như biến tần và kiểm tra lại việc hiệu chuẩn cảm biến. Đồng thời, hãy rà soát cấu hình trong TIA Portal và giá trị điện trở đầu cuối; nếu vấn đề vẫn tồn tại sau khi đã thực hiện các bước trên, rất có thể module đã bị lỗi và cần sự hỗ trợ từ nhà cung cấp.

Không đọc được giá trị từ module

Khi không nhận được dữ liệu, nguyên nhân có thể nằm ở kết nối, cấu hình phần cứng sai lệch hoặc chương trình PLC chưa chạy. Bạn cần kiểm tra kỹ kết nối giữa module và CPU, đảm bảo thiết bị đã được thêm và cấu hình đúng trong TIA Portal. Ngoài ra, hãy xem xét lại logic chương trình để chắc chắn khối hàm đọc giá trị đang thực thi, kiểm tra nguồn cấp hoặc thử thay thế bằng một module khác để loại trừ khả năng hư hỏng thiết bị.

Lỗi đứt dây (Wire break)

Lỗi này xảy ra khi dây tín hiệu từ cảm biến đến module bị đứt hoặc tiếp xúc kém. Để xử lý, bạn cần kiểm tra toàn bộ đường dây để tìm vị trí hư hại, tiến hành nối lại dây và đảm bảo các đầu nối tại terminal đã được siết chặt hoàn toàn.

6. Mua 6ES7231-4HD32-0XB0 – Module SIMATIC S7-1200 SM 1231 4 AI Siemens chính hãng, giá tốt ở đâu?

Bạn đang tìm kiếm một giải pháp tin cậy để nâng cấp hệ thống tự động hóa của mình với module 6ES7231-4HD32-0XB0, một giải pháp tối ưu để nâng cao năng suất, giảm thiểu chi phí và đảm bảo an toàn, một đối tác đồng hành, không chỉ cung cấp sản phẩm chính hãng mà còn mang đến dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, tận tâm, giúp bạn khai thác tối đa tiềm năng của thiết bị, từ đó gia tăng lợi thế cạnh tranh và khẳng định vị thế trên thị trường.

Hãy đến với thanhthienphu.vn – địa chỉ uy tín hàng đầu trong lĩnh vực cung cấp thiết bị điện công nghiệp tại Việt Nam. Chúng tôi tự hào là nhà phân phối chính thức của Siemens, cam kết mang đến cho bạn sản phẩm 6ES7231-4HD32-0XB0 chính hãng, chất lượng vượt trội, đầy đủ giấy tờ CO, CQ, cùng với những giá trị khác biệt:

• Sản phẩm chính hãng, chất lượng đảm bảo: thanhthienphu.vn cam kết cung cấp module 6ES7231-4HD32-0XB0 chính hãng Siemens, mới 100%, đầy đủ tem nhãn, giấy tờ chứng minh nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Hàng có sẵn, giao hàng nhanh chóng: Với kho hàng rộng lớn tại trung tâm Thành phố Hồ Chí Minh (số 20 đường 29, Khu phố 2, Phường Cát Lái), thanhthienphu.vn luôn sẵn sàng đáp ứng mọi nhu cầu của khách hàng, đảm bảo giao hàng nhanh chóng, đúng hẹn trên toàn quốc.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn lựa chọn sản phẩm phù hợp, tư vấn giải pháp tối ưu, hướng dẫn lắp đặt, lập trình và khắc phục sự cố.
• Hỗ trợ sau bán hàng chu đáo: thanhthienphu.vn cam kết bảo hành sản phẩm 12 tháng theo tiêu chuẩn của Siemens, hỗ trợ kỹ thuật trọn đời. Chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 để được tư vấn miễn phí và sở hữu ngay module 6ES7231-4HD32-0XB0, giải pháp hoàn hảo cho hệ thống tự động hóa của bạn, để được hỗ trợ và nhận báo giá chi tiết. Chúng tôi rất hân hạnh được đồng hành cùng bạn trên con đường chinh phục thành công.
