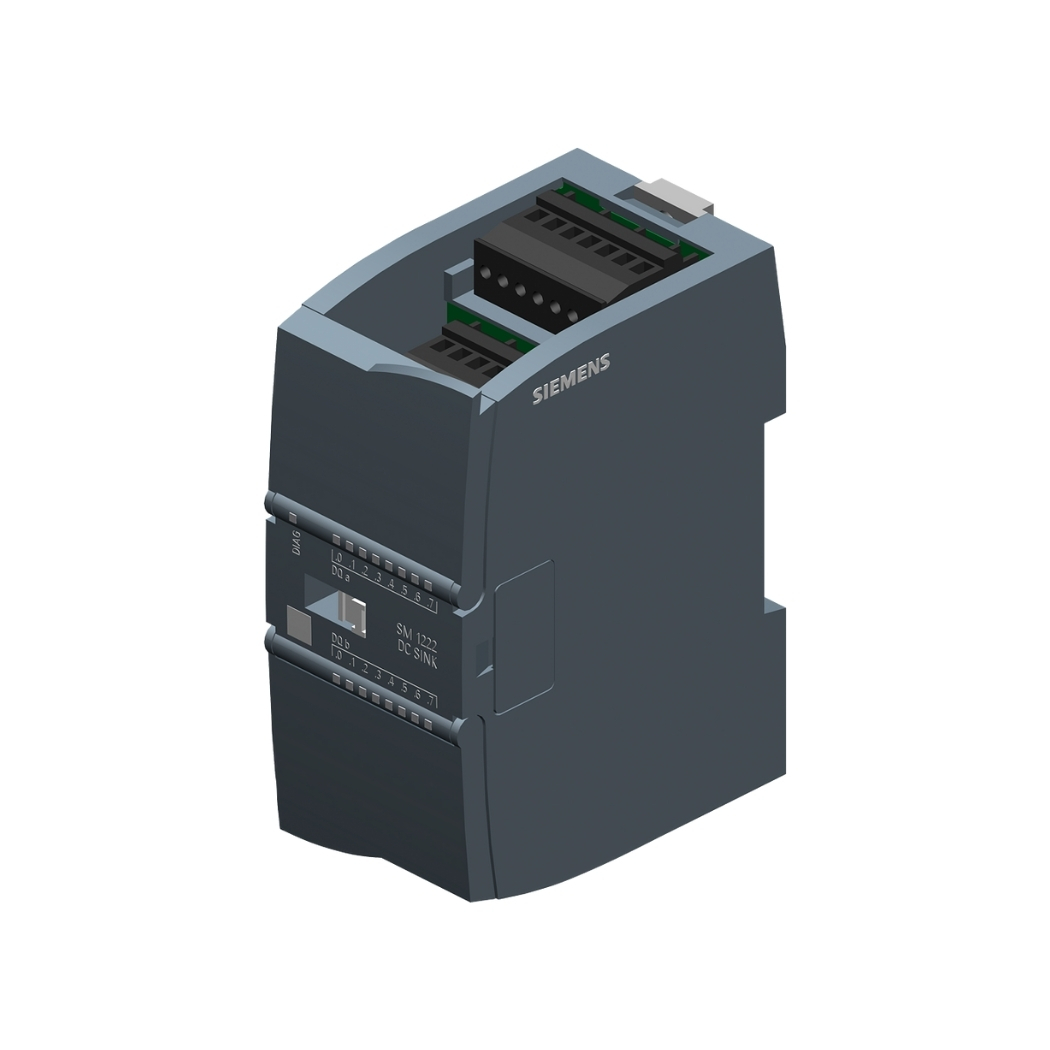

6ES7223-1QH32-0XB0 Module SM1223 8DI/8DO S7-1200

6ES7223-1QH32-0XB0 – bộ module số mở rộng ngõ vào/ra – là giải pháp lý tưởng cho các hệ thống tự động hóa, giúp nâng tầm quy trình sản xuất và tối ưu hóa hiệu năng vận hành. Sản phẩm hiện đã có mặt tại thanhthienphu.vn, sẵn sàng đồng hành cùng quý khách hàng trên con đường chinh phục thành công.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7223-1QH32-0XB0

6ES7223-1QH32-0XB0 là khối mở rộng tín hiệu số ngõ vào/ra, thuộc họ SIMATIC S7-1200 của Siemens, được thiết kế để mở rộng khả năng kết nối cho các bộ điều khiển lập trình (PLC) S7-1200, mang lại sự linh hoạt và hiệu quả cho các ứng dụng tự động hóa trong nhiều lĩnh vực công nghiệp khác nhau. Với 16 ngõ vào số (DI) và 16 ngõ ra số (DQ), thiết bị này giúp các kỹ sư điện, kỹ thuật viên điện, và quản lý kỹ thuật dễ dàng tích hợp thêm nhiều thiết bị ngoại vi, cảm biến, cơ cấu chấp hành vào hệ thống điều khiển, từ đó nâng cao năng lực xử lý và giám sát. Đặc biệt, sản phẩm này được tin dùng trong các ngành sản xuất công nghiệp, xây dựng, năng lượng và tự động hóa, nơi mà nhu cầu về độ chính xác, tin cậy và hiệu suất cao luôn được đặt lên hàng đầu.

2. Cấu Tạo Sản Phẩm 6ES7223-1QH32-0XB0

Module mở rộng 6ES7223-1QH32-0XB0 sở hữu thiết kế bền bỉ, tối ưu cho môi trường công nghiệp khắc nghiệt. Vỏ ngoài của thiết bị được chế tạo từ nhựa kỹ thuật cao cấp, có khả năng chống chịu va đập, rung động, và các tác nhân hóa học, giúp bảo vệ tốt các linh kiện điện tử bên trong. Các đầu nối dây dạng ốc vít, bố trí khoa học, giúp việc lắp đặt, đấu nối dây dẫn trở nên dễ dàng và nhanh chóng. Hơn nữa, thiết kế này cũng đảm bảo kết nối chắc chắn, giảm thiểu nguy cơ lỏng lẻo, mất tín hiệu trong quá trình vận hành. Bên cạnh đó, hệ thống đèn LED trạng thái được tích hợp trên mỗi kênh I/O giúp người dùng dễ dàng giám sát tình trạng hoạt động của từng ngõ vào/ra, thuận tiện cho việc kiểm tra và bảo trì.

Mạch điện tử bên trong module được bố trí gọn gàng, sử dụng linh kiện chất lượng cao, đảm bảo độ bền và ổn định. Các chip xử lý tín hiệu, bộ chuyển đổi A/D, D/A được lựa chọn kỹ lưỡng, đảm bảo độ chính xác và tốc độ xử lý cao. Mạch in nhiều lớp được thiết kế tối ưu để giảm thiểu nhiễu điện từ, giúp thiết bị hoạt động ổn định trong môi trường có nhiều thiết bị điện tử công suất lớn.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7223-1QH32-0XB0

Module 6ES7223-1QH32-0XB0 nổi bật với nhiều tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của các hệ thống tự động hóa hiện đại. Đầu tiên, khả năng mở rộng linh hoạt 16 đầu vào số và 16 đầu ra số giúp tăng cường khả năng kết nối, giám sát và điều khiển cho các PLC S7-1200. Nhờ vậy, các kỹ sư có thể dễ dàng mở rộng quy mô hệ thống, đáp ứng nhu cầu sản xuất ngày càng cao. Tiếp theo, tính năng chẩn đoán lỗi tích hợp giúp phát hiện và báo cáo các sự cố như ngắn mạch, quá tải, mất kết nối, giúp người dùng nhanh chóng xác định và xử lý vấn đề, giảm thiểu thời gian dừng máy.

Không chỉ dừng lại ở đó, 6ES7223-1QH32-0XB0 còn hỗ trợ cấu hình thời gian lọc nhiễu cho các ngõ vào số, cho phép người dùng tùy chỉnh độ nhạy của từng ngõ vào để phù hợp với các loại cảm biến và tín hiệu khác nhau. Điều này giúp tăng cường độ tin cậy của hệ thống, giảm thiểu các tín hiệu nhiễu, đảm bảo hoạt động chính xác.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7223-1QH32-0XB0 Với Phần Mềm

Để kết nối module 6ES7223-1QH32-0XB0 với phần mềm lập trình, bạn cần thực hiện các bước sau:

Bước 1: Chuẩn bị phần cứng và phần mềm

Đảm bảo bạn có đầy đủ các thiết bị sau:

• Bộ điều khiển lập trình PLC S7-1200
• Module mở rộng 6ES7223-1QH32-0XB0
• Cáp kết nối
• Nguồn cấp 24V DC
• Máy tính cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp

Bước 2: Kết nối phần cứng

1. Lắp đặt module 6ES7223-1QH32-0XB0 vào rack của PLC S7-1200 theo hướng dẫn của nhà sản xuất.
2. Kết nối nguồn cấp 24V DC cho module và PLC.
3. Kết nối cáp lập trình từ cổng PROFINET của PLC đến máy tính.

Bước 3: Cấu hình phần cứng trong TIA Portal

1. Mở phần mềm TIA Portal và tạo một project mới hoặc mở project hiện có.
2. Trong cửa sổ “Project tree”, chọn “Devices & networks”.
3. Click vào “Add new device” và chọn dòng PLC S7-1200 tương ứng.
4. Trong cửa sổ “Hardware catalog”, tìm kiếm module 6ES7223-1QH32-0XB0 và kéo thả vào vị trí tương ứng trên rack.
5. Kết nối module mở rộng với PLC bằng cách kéo thả đường kết nối.

Bước 4: Cấu hình địa chỉ I/O

1. Trong cửa sổ “Project tree”, chọn “Device configuration” của PLC.
2. Chọn module 6ES7223-1QH32-0XB0 trong danh sách thiết bị.
3. Trong cửa sổ “Properties”, chọn tab “I/O addresses”.
4. Gán địa chỉ I/O cho các ngõ vào/ra của module. Bạn có thể để mặc định hoặc tùy chỉnh theo yêu cầu.

Bước 5: Tải cấu hình xuống PLC

1. Lưu cấu hình phần cứng.
2. Click vào nút “Download to device” để tải cấu hình xuống PLC.
3. Chọn kết nối và click “Load”.

Sau khi hoàn thành các bước trên, module 6ES7223-1QH32-0XB0 đã được kết nối và cấu hình thành công với phần mềm TIA Portal. Bạn có thể bắt đầu lập trình và sử dụng các ngõ vào/ra của module trong chương trình PLC.

5. Cách Lập Trình Sản Phẩm 6ES7223-1QH32-0XB0

Sau khi đã kết nối và cấu hình phần cứng thành công, bạn có thể bắt đầu lập trình để sử dụng các ngõ vào/ra của module 6ES7223-1QH32-0XB0 trong chương trình PLC. Dưới đây là hướng dẫn cơ bản để lập trình module này trong phần mềm TIA Portal:

Bước 1: Tạo chương trình con

Để sử dụng các ngõ vào/ra của module, bạn cần tạo các chương trình con (Function Block – FB hoặc Function – FC) trong TIA Portal. Chương trình con giúp tổ chức code một cách khoa học, dễ dàng quản lý và tái sử dụng.

1. Trong cửa sổ “Project tree”, chọn “Program blocks” và click “Add new block”.
2. Chọn loại chương trình con (FB hoặc FC) và đặt tên.
3. Click “OK” để tạo chương trình con.

Bước 2: Sử dụng các khối lệnh để đọc/ghi tín hiệu

TIA Portal cung cấp các khối lệnh để đọc giá trị từ các ngõ vào số và ghi giá trị ra các ngõ ra số của module.

Đọc ngõ vào số (DI): Sử dụng khối lệnh “Move” để đọc giá trị từ địa chỉ ngõ vào số (ví dụ: I0.0) và gán vào một biến.

// Ví dụ đọc giá trị từ ngõ vào I0.0 và lưu vào biến "Input_Status"
Move(IN:= I0.0, OUT:= Input_Status);

Ghi ngõ ra số (DQ): Sử dụng khối lệnh “Move” để ghi giá trị từ một biến ra địa chỉ ngõ ra số (ví dụ: Q0.0).

// Ví dụ ghi giá trị "True" ra ngõ ra Q0.0
Move(IN:= True, OUT:= Q0.0);

Bước 3: Lập trình logic điều khiển

Sử dụng các khối lệnh logic (AND, OR, NOT, XOR…), các bộ đếm (Counter), bộ định thời (Timer) và các khối lệnh khác để xây dựng logic điều khiển theo yêu cầu của ứng dụng.

Ví dụ: Điều khiển một động cơ (kết nối với Q0.0) bật khi có tín hiệu từ cảm biến (kết nối với I0.0) và tắt sau 5 giây.

// Chương trình con "Motor_Control"

// Biến đầu vào
VAR_INPUT
    Sensor_Input : BOOL; // Tín hiệu từ cảm biến (I0.0)
END_VAR

// Biến đầu ra
VAR_OUTPUT
    Motor_Output : BOOL; // Điều khiển động cơ (Q0.0)
END_VAR

// Biến nội bộ
VAR
    Timer_5s : TON; // Bộ định thời 5 giây
END_VAR

// Chương trình chính
NETWORK 1
TITLE = "Điều khiển động cơ"

// Bật động cơ khi có tín hiệu từ cảm biến
LD Sensor_Input
= Motor_Output

// Tắt động cơ sau 5 giây
NETWORK 2
TITLE = "Tắt động cơ sau 5 giây"

LD Motor_Output
TON Timer_5s, PT:=T#5s;

LDN Timer_5s.Q
= Motor_Output

Bước 4: Gọi chương trình con trong chương trình chính (OB1)

Trong chương trình chính (Organization Block – OB1), gọi chương trình con đã tạo để thực thi logic điều khiển.

// Chương trình chính OB1

CALL Motor_Control (Sensor_Input := I0.0, Motor_Output := Q0.0);

Bước 5: Tải chương trình xuống PLC

1. Lưu chương trình.
2. Click vào nút “Download to device” để tải chương trình xuống PLC.
3. Chọn kết nối và click “Load”.

Sau khi hoàn thành các bước trên, chương trình PLC sẽ sử dụng các ngõ vào/ra của module 6ES7223-1QH32-0XB0 để thực hiện các chức năng điều khiển theo yêu cầu.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng module 6ES7223-1QH32-0XB0, bạn có thể gặp phải một số lỗi. Dưới đây là các lỗi thường gặp và cách khắc phục:

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Nếu các cách khắc phục trên không hiệu quả, hoặc bạn cần tư vấn thêm về việc lựa chọn, sử dụng module 6ES7223-1QH32-0XB0 và các thiết bị điện công nghiệp khác, đừng ngần ngại liên hệ ngay với thanhthienphu.vn. Chúng tôi tự hào là nhà cung cấp thiết bị tự động hóa uy tín hàng đầu tại Việt Nam, với hơn 10 năm kinh nghiệm trong lĩnh vực.

Tại thanhthienphu.vn, chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng, chất lượng cao, đầy đủ CO, CQ.
• Giá cả cạnh tranh, chiết khấu hấp dẫn cho các đơn hàng số lượng lớn.
• Đội ngũ kỹ sư giàu kinh nghiệm, tận tâm, sẵn sàng hỗ trợ kỹ thuật 24/7.
• Dịch vụ hậu mãi chu đáo, bảo hành dài hạn.
• Giao hàng nhanh chóng trên toàn quốc, đặc biệt là khu vực Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương và các khu công nghiệp lớn.

Hãy để thanhthienphu.vn trở thành đối tác tin cậy, đồng hành cùng bạn trên con đường phát triển và nâng cao năng lực cạnh tranh. Liên hệ ngay với chúng tôi qua:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Thanh Thiên Phú – Giải pháp tự động hóa toàn diện cho doanh nghiệp của bạn. Chúng tôi rất hân hạnh được phục vụ.
