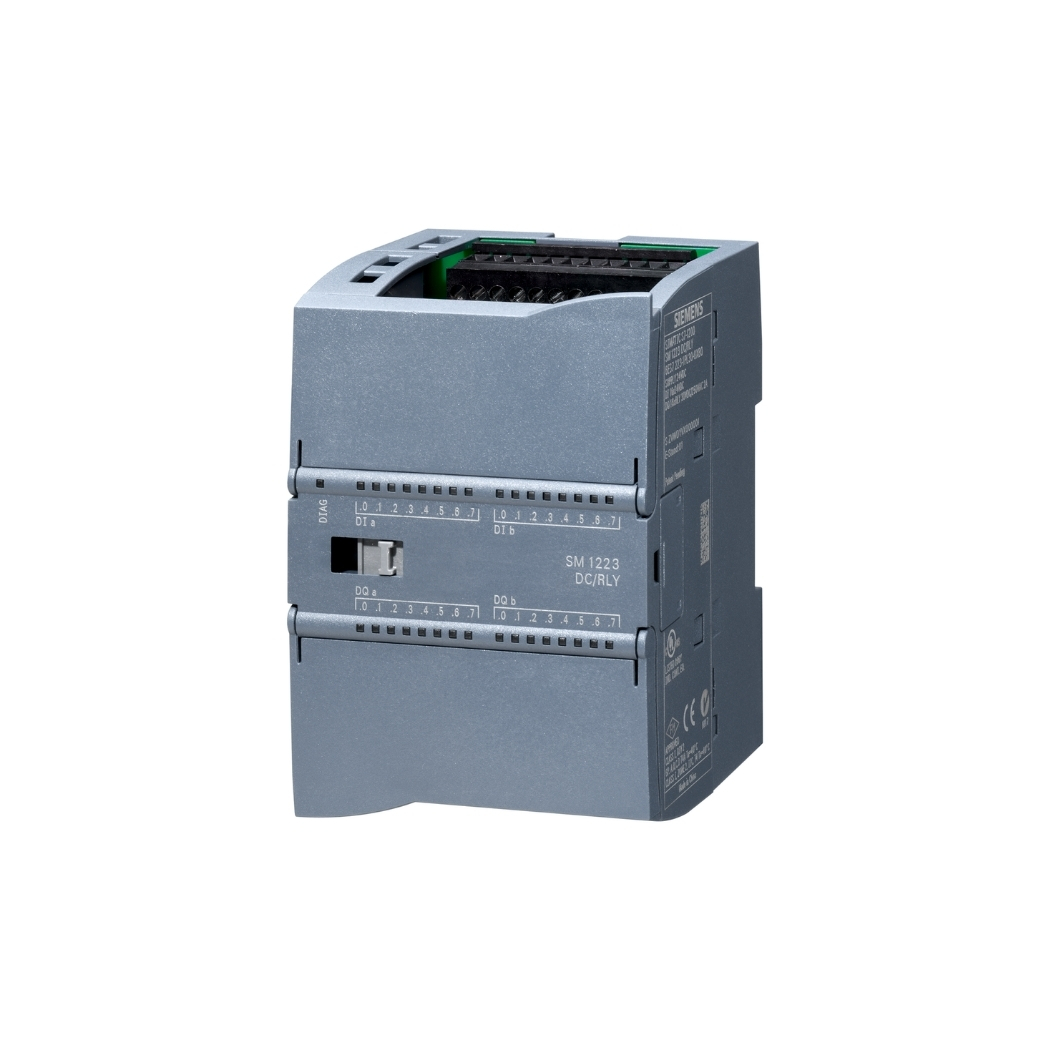

6ES7223-1PL32-0XB0 Module SM1223 16DI/16DO S7-1200

6ES7223-1PL32-0XB0 module mở rộng ngõ vào ra số, là giải pháp tối ưu cho các hệ thống tự động hóa, giúp nâng tầm hiệu suất và tiết kiệm chi phí cho doanh nghiệp. Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng với đầy đủ chế độ bảo hành, hỗ trợ kỹ thuật tận tâm, giúp bạn an tâm sử dụng và khai thác tối đa tiềm năng của thiết bị này.

1. Thông tin chi tiết về sản phẩm

Module mở rộng 6ES7223-1PL32-0XB0 là thiết bị không thể thiếu trong các hệ thống điều khiển tự động hóa hiện đại. Với khả năng mở rộng số lượng đầu vào và đầu ra kỹ thuật số, thiết bị này giúp các kỹ sư điện, kỹ thuật viên, nhà quản lý kỹ thuật và chủ doanh nghiệp dễ dàng nâng cấp và tối ưu hóa quy trình sản xuất. Đây là giải pháp lý tưởng để đáp ứng nhu cầu ngày càng cao về tự động hóa trong các ngành công nghiệp hiện nay. Từ sản xuất, xây dựng, năng lượng đến tự động hóa, 6ES7223-1PL32-0XB0 luôn chứng tỏ được vai trò quan trọng trong việc nâng cao hiệu suất và đảm bảo an toàn. Cùng thanhthienphu.vn khám phá những ưu điểm vượt trội của sản phẩm này để thấy rõ tiềm năng ứng dụng rộng rãi của nó.

2. Thông tin chi tiết về cấu tạo của module mở rộng 6ES7223-1PL32-0XB0

Module mở rộng 6ES7223-1PL32-0XB0 được thiết kế với cấu trúc khoa học, đảm bảo độ bền và hiệu suất cao trong môi trường công nghiệp. Vỏ ngoài của sản phẩm được làm từ nhựa cao cấp, có khả năng chống cháy và chịu va đập tốt, giúp bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài. Bên trong, các linh kiện điện tử được bố trí hợp lý trên bo mạch in chất lượng cao, đảm bảo độ ổn định và tuổi thọ của thiết bị. Các đầu nối được thiết kế chắc chắn, dễ dàng đấu dây và tháo lắp. Cổng kết nối với CPU S7-1200 được đặt ở cạnh bên, giúp tiết kiệm không gian lắp đặt. Sản phẩm còn được trang bị các đèn LED hiển thị trạng thái hoạt động của từng đầu vào và đầu ra, giúp người dùng dễ dàng theo dõi và kiểm tra tình trạng của hệ thống. Kích thước nhỏ gọn của module cũng là một ưu điểm, cho phép lắp đặt trong các tủ điện có không gian hạn chế.

Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chịu va đập tốt.

Bo mạch in: Thiết kế tối ưu, sử dụng linh kiện chất lượng cao.

Đầu nối: Loại vặn vít, chắc chắn, dễ dàng đấu dây.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh.

Cổng kết nối: Kết nối với CPU S7-1200 qua cổng chuyên dụng.

Khối đầu vào số:

• 16 đầu vào số, mỗi đầu vào có mạch cách ly quang.
• Điện áp định mức 24V DC.
• Mức logic ‘0’: 0 – 5V DC.
• Mức logic ‘1’: 15 – 28.8V DC.
• Dòng điện đầu vào: khoảng 4 mA ở 24V DC.

Khối đầu ra số:

• 16 đầu ra số, mỗi đầu ra sử dụng transistor.
• Khả năng đóng cắt dòng điện lên tới 0.5A mỗi kênh.
• Bảo vệ quá tải và ngắn mạch.
• Điện áp tải: 5 – 30V DC.

Nguồn cấp:

• Dải điện áp hoạt động: 20.4 – 28.8V DC.
• Bảo vệ chống ngược cực.

Kích thước: 45mm x 100mm x 75mm (Rộng x Cao x Sâu).

Trọng lượng: Khoảng 180g.

3. Đi sâu vào các tính năng chính của module mở rộng 6ES7223-1PL32-0XB0

Module mở rộng 6ES7223-1PL32-0XB0 sở hữu nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa. Đầu tiên, khả năng mở rộng số lượng đầu vào và đầu ra số là một điểm mạnh nổi bật. Với 16 đầu vào số và 16 đầu ra số, thiết bị này cho phép kết nối với nhiều thiết bị ngoại vi như cảm biến, nút nhấn, đèn báo, rơ le. Tiếp theo, tính năng bảo vệ quá tải và ngắn mạch trên các đầu ra giúp đảm bảo an toàn cho hệ thống và các thiết bị kết nối. Module cũng hỗ trợ chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố. Tốc độ xử lý nhanh chóng của 6ES7223-1PL32-0XB0 cũng là một ưu điểm, đảm bảo hệ thống hoạt động ổn định và chính xác. Ngoài ra, khả năng tương thích hoàn toàn với các CPU S7-1200 của Siemens giúp đơn giản hóa việc tích hợp vào hệ thống sẵn có.

• Mở rộng linh hoạt: Bổ sung 16 DI và 16 DO, nâng cao khả năng kết nối và điều khiển.
• Tín hiệu đầu vào đa dạng: Tương thích với nhiều loại cảm biến và tín hiệu số 24V DC.
• Đầu ra Transistor mạnh mẽ: Mỗi đầu ra có khả năng tải lên đến 0.5A, phù hợp điều khiển nhiều thiết bị.
• Bảo vệ toàn diện: Tích hợp tính năng bảo vệ quá tải, ngắn mạch cho từng đầu ra, đảm bảo an toàn vận hành.
• Tương thích tối ưu: Hoạt động hoàn hảo với các CPU S7-1200, dễ dàng tích hợp vào hệ thống.
• Chẩn đoán thông minh: Hỗ trợ các chức năng chẩn đoán lỗi, giúp nhanh chóng phát hiện và xử lý sự cố.
• Lắp đặt dễ dàng: Thiết kế nhỏ gọn, sử dụng đầu nối vặn vít, thuận tiện cho việc lắp đặt và bảo trì.
• Độ tin cậy cao: Sản xuất theo tiêu chuẩn công nghiệp, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
• Tiết kiệm năng lượng: Mức tiêu thụ điện năng thấp, góp phần giảm chi phí vận hành.
• Ứng dụng rộng rãi: Phù hợp với nhiều lĩnh vực như dây chuyền sản xuất tự động, máy móc công nghiệp, hệ thống điều khiển tòa nhà.

4. Hướng dẫn chi tiết từng bước kết nối module mở rộng 6ES7223-1PL32-0XB0 với phần mềm TIA Portal

Để kết nối module mở rộng 6ES7223-1PL32-0XB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau đây một cách cẩn thận. Trước tiên, hãy đảm bảo rằng bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp (V13 trở lên) và đã kết nối máy tính với CPU S7-1200 qua cáp Ethernet. Sau đó, tiến hành lắp đặt module 6ES7223-1PL32-0XB0 vào rack của PLC S7-1200. Tiếp theo, mở phần mềm TIA Portal và tạo một project mới hoặc mở project hiện có. Trong cửa sổ “Devices & networks”, thêm CPU S7-1200 đang sử dụng vào project. Nhấp đúp vào CPU để mở cấu hình phần cứng. Ở phần “Device view”, chọn “Hardware catalog” và tìm kiếm module 6ES7223-1PL32-0XB0 trong danh mục “Digital input/output”. Kéo thả module này vào vị trí tương ứng trên rack. Tiếp theo, cấu hình địa chỉ I/O cho các đầu vào và đầu ra của module. Cuối cùng, lưu project và tải cấu hình xuống CPU. Sau khi hoàn tất, module đã sẵn sàng để sử dụng.

• Bước 1: Chuẩn bị phần mềm TIA Portal (V13 SP1 hoặc cao hơn) đã được cài đặt trên máy tính.
• Bước 2: Lắp đặt module 6ES7223-1PL32-0XB0 vào rack của PLC S7-1200. Chú ý lắp đúng vị trí và hướng dẫn của nhà sản xuất.
• Bước 3: Kết nối máy tính với CPU S7-1200 qua cáp Ethernet. Đảm bảo kết nối ổn định.
• Bước 4: Mở phần mềm TIA Portal, tạo project mới hoặc mở project hiện có chứa PLC S7-1200.
• Bước 5: Trong cửa sổ “Project tree”, chọn “Devices & networks”.
• Bước 6: Nhấp đúp vào thiết bị PLC S7-1200 để mở cấu hình phần cứng “Device view”.
• Bước 7: Chọn tab “Hardware catalog” ở phía bên phải màn hình.
• Bước 8: Trong ô tìm kiếm của “Hardware catalog”, nhập “6ES7223-1PL32-0XB0” và nhấn Enter.
• Bước 9: Kéo và thả module 6ES7223-1PL32-0XB0 từ “Hardware catalog” vào vị trí tương ứng trên rack ảo trong “Device view”.
• Bước 10: Nhấp đúp vào module 6ES7223-1PL32-0XB0 trong “Device view” để cấu hình các thông số.
• Bước 11: Thiết lập địa chỉ I/O cho các đầu vào và đầu ra của module trong tab “Properties”. Thông thường, địa chỉ sẽ tự động được gán, nhưng bạn có thể thay đổi nếu cần.
• Bước 12: Lưu cấu hình phần cứng bằng cách nhấn vào biểu tượng “Save project”.
• Bước 13: Tải cấu hình xuống PLC S7-1200 bằng cách nhấn vào biểu tượng “Download to device”.
• Bước 14: Chọn kết nối với PLC và nhấn “Load” để bắt đầu quá trình tải xuống.
• Bước 15: Sau khi tải xuống hoàn tất, module đã được kết nối và sẵn sàng để lập trình.

5. Hướng dẫn chi tiết và dễ hiểu về cách lập trình module mở rộng 6ES7223-1PL32-0XB0

Lập trình module 6ES7223-1PL32-0XB0 trong môi trường TIA Portal rất đơn giản và trực quan. Sau khi đã kết nối và cấu hình phần cứng như hướng dẫn ở trên, bạn có thể bắt đầu viết chương trình điều khiển. Trong cửa sổ “Program blocks” của project, tạo một khối hàm (Function Block – FB) hoặc khối tổ chức (Organization Block – OB) mới. Sử dụng các lệnh logic cơ bản như AND, OR, XOR để xử lý tín hiệu đầu vào từ module. Để điều khiển các đầu ra, sử dụng các lệnh như SET và RESET. Bạn cũng có thể sử dụng các bộ định thời (Timer) và bộ đếm (Counter) để tạo các chương trình điều khiển phức tạp hơn. TIA Portal cung cấp các công cụ mô phỏng mạnh mẽ, cho phép bạn kiểm tra chương trình trước khi tải xuống PLC. Sau khi hoàn tất việc lập trình và mô phỏng, hãy tải chương trình xuống CPU S7-1200. Bây giờ, bạn có thể giám sát hoạt động của module thông qua các bảng giám sát (Watch Table) trong TIA Portal.

• Bước 1: Mở project TIA Portal chứa module 6ES7223-1PL32-0XB0 đã được cấu hình.
• Bước 2: Trong cửa sổ “Project tree”, mở rộng thư mục “Program blocks”.
• Bước 3: Nhấp chuột phải vào “Program blocks” và chọn “Add new block”.
• Bước 4: Chọn loại khối chương trình muốn tạo, ví dụ “Organization block (OB)” cho chương trình chính hoặc “Function block (FB)” cho chương trình con.
• Bước 5: Đặt tên cho khối chương trình và chọn ngôn ngữ lập trình, ví dụ Ladder Logic (LAD).
• Bước 6: Trong cửa sổ soạn thảo, sử dụng các thanh công cụ để thêm các lệnh lập trình.
• Bước 7: Để đọc trạng thái đầu vào của module, sử dụng tiếp điểm thường mở (NO) hoặc thường đóng (NC) và gán địa chỉ đầu vào tương ứng, ví dụ %I0.0.
• Bước 8: Để điều khiển đầu ra của module, sử dụng lệnh Coil (-( )) và gán địa chỉ đầu ra tương ứng, ví dụ %Q0.0.
• Bước 9: Có thể sử dụng các hàm logic như AND, OR, XOR để xử lý tín hiệu đầu vào và tạo ra tín hiệu điều khiển đầu ra.
• Bước 10: Sử dụng các bộ định thời (Timer) và bộ đếm (Counter) để tạo các chương trình điều khiển phức tạp hơn.
• Bước 11: Sau khi viết xong chương trình, lưu lại bằng cách nhấn vào biểu tượng “Save project”.
• Bước 12: Biên dịch chương trình bằng cách nhấn vào biểu tượng “Compile” để kiểm tra lỗi.
• Bước 13: Nếu không có lỗi, tải chương trình xuống PLC bằng cách nhấn vào biểu tượng “Download to device”.
• Bước 14: Sau khi tải xuống hoàn tất, chương trình sẽ được thực thi và module 6ES7223-1PL32-0XB0 sẽ hoạt động theo logic đã lập trình.
• Bước 15: Có thể giám sát trạng thái của các đầu vào/đầu ra và các biến trong chương trình bằng cách sử dụng chức năng “Monitoring” trong TIA Portal.

Ví dụ lập trình đơn giản:

Giả sử bạn muốn điều khiển một động cơ (kết nối với đầu ra Q0.0) bật khi có tín hiệu từ cảm biến (kết nối với đầu vào I0.0) và tắt khi nhấn nút dừng (kết nối với đầu vào I0.1). Chương trình Ladder Logic đơn giản có thể như sau:

   Network 1: Bật động cơ
   ----| I0.0 |----------------( ) Q0.0 ----

   Network 2: Tắt động cơ
   ----| I0.1 |/| Q0.0 |--------(R) Q0.0 ----

Trong đó:

• ----| I0.0 |----: Tiếp điểm thường mở của đầu vào I0.0 (cảm biến).
• ----| I0.1 |/|----: Tiếp điểm thường đóng của đầu vào I0.1 (nút dừng).
• ----( ) Q0.0 ----: Cuộn dây đầu ra Q0.0 (động cơ).
• ----(R) Q0.0 ----: Lệnh Reset đầu ra Q0.0.

6. Hướng dẫn từng bước cách khắc phục một số lỗi thường gặp với module mở rộng 6ES7223-1PL32-0XB0

Trong quá trình vận hành, module 6ES7223-1PL32-0XB0 có thể gặp một số lỗi. Một trong những lỗi phổ biến là lỗi mất kết nối với CPU. Để khắc phục, hãy kiểm tra cáp kết nối giữa module và CPU, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng. Nếu lỗi vẫn tiếp diễn, hãy thử khởi động lại CPU và module. Một lỗi khác có thể gặp là đầu ra không hoạt động. Trong trường hợp này, hãy kiểm tra xem có lỗi quá tải hoặc ngắn mạch không. Nếu có, hãy khắc phục sự cố và nhấn nút reset trên module. Nếu đầu ra vẫn không hoạt động, hãy kiểm tra chương trình điều khiển để đảm bảo rằng đầu ra đã được kích hoạt đúng cách. Đôi khi, lỗi có thể do cấu hình sai. Hãy kiểm tra lại cấu hình phần cứng trong TIA Portal để đảm bảo rằng địa chỉ I/O và các thông số khác đã được thiết lập chính xác. Nếu bạn gặp thông báo lỗi chẩn đoán, hãy tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và cách khắc phục.

Lỗi: Module không được nhận diện bởi CPU.

• Bước 1: Kiểm tra kết nối giữa module và CPU S7-1200. Đảm bảo module được lắp đúng cách và chắc chắn.
• Bước 2: Kiểm tra đèn LED trạng thái trên module. Nếu đèn LED nguồn không sáng, kiểm tra nguồn cấp cho module.
• Bước 3: Kiểm tra cấu hình phần cứng trong TIA Portal. Đảm bảo module 6ES7223-1PL32-0XB0 đã được thêm vào project và cấu hình đúng.
• Bước 4: Khởi động lại CPU và module.

Lỗi: Đầu vào/đầu ra không hoạt động.

• Bước 1: Kiểm tra đấu dây. Đảm bảo các thiết bị ngoại vi được đấu dây đúng với sơ đồ và các cực của module.
• Bước 2: Kiểm tra trạng thái đèn LED của các đầu vào/đầu ra.
• Bước 3: Sử dụng chức năng “Monitoring” trong TIA Portal để kiểm tra trạng thái logic của các đầu vào/đầu ra.
• Bước 4: Kiểm tra chương trình điều khiển. Đảm bảo các lệnh đọc/ghi địa chỉ I/O của module được lập trình chính xác.
• Bước 5: Kiểm tra nguồn cấp cho các thiết bị ngoại vi.

Lỗi: Báo lỗi phần cứng (đèn LED SF sáng đỏ).

• Bước 1: Kiểm tra thông tin lỗi chi tiết trong “Diagnostics buffer” của CPU trong TIA Portal.
• Bước 2: Xác định nguyên nhân lỗi dựa trên mã lỗi và mô tả lỗi.
• Bước 3: Khắc phục nguyên nhân gây lỗi, ví dụ: thay thế module nếu bị hỏng, sửa chữa đấu dây nếu bị sai.
• Bước 4: Xóa lỗi bằng cách tắt nguồn và bật lại nguồn cho module và CPU.

Lỗi: Quá tải đầu ra.

• Bước 1: Kiểm tra dòng điện tiêu thụ của các thiết bị kết nối với đầu ra của module. Đảm bảo không vượt quá 0.5A cho mỗi đầu ra.
• Bước 2: Giảm tải cho đầu ra bị quá tải.
• Bước 3: Kiểm tra và khắc phục nguyên nhân gây quá tải, ví dụ: chập tải, thiết bị bị hỏng.
• Bước 4: Sau khi khắc phục, đầu ra sẽ tự động hoạt động trở lại.

7. Nâng tầm tự động hóa cùng thanhthienphu.vn, đối tác tin cậy cung cấp giải pháp và thiết bị điện công nghiệp hàng đầu

Thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp, bao gồm cả module mở rộng 6ES7223-1PL32-0XB0 chính hãng Siemens. Với đội ngũ kỹ sư giàu kinh nghiệm và nhiệt huyết, thanhthienphu.vn cam kết mang đến cho khách hàng những giải pháp tự động hóa tối ưu, đáp ứng mọi nhu cầu sản xuất. Chúng tôi không chỉ cung cấp sản phẩm chất lượng cao mà còn hỗ trợ tư vấn kỹ thuật chuyên sâu, giúp khách hàng lựa chọn được thiết bị phù hợp nhất với hệ thống của mình. Bên cạnh đó, dịch vụ hậu mãi chu đáo của thanhthienphu.vn luôn sẵn sàng hỗ trợ khách hàng trong suốt quá trình sử dụng sản phẩm. Hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm dịch vụ chuyên nghiệp. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất công nghiệp.

• Sản phẩm chính hãng: Cam kết cung cấp module 6ES7223-1PL32-0XB0 chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, nhiều ưu đãi hấp dẫn.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, tư vấn giải pháp tối ưu cho từng nhu cầu cụ thể.
• Hỗ trợ kỹ thuật 24/7: Luôn sẵn sàng giải đáp thắc mắc và hỗ trợ kỹ thuật kịp thời qua hotline 08.12.77.88.99.
• Giao hàng nhanh chóng: Hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng, đúng hẹn.
• Bảo hành uy tín: Chế độ bảo hành chính hãng 12 tháng, hỗ trợ đổi trả linh hoạt.
• Dịch vụ hậu mãi chu đáo: Hỗ trợ lắp đặt, cài đặt, hướng dẫn sử dụng và bảo trì sản phẩm.
• Đa dạng sản phẩm: Cung cấp đầy đủ các thiết bị tự động hóa khác của Siemens, đáp ứng mọi nhu cầu của khách hàng.
• Đối tác tin cậy: Là đối tác tin cậy của nhiều doanh nghiệp trong các khu công nghiệp lớn tại Việt Nam.

Đừng chần chừ, hãy gọi ngay đến số 08.12.77.88.99 để được tư vấn miễn phí và sở hữu ngay module 6ES7223-1PL32-0XB0, nâng tầm hệ thống tự động hóa của bạn ngay hôm nay. Thanhthienphu.vn – đồng hành cùng bạn kiến tạo tương lai sản xuất thông minh. Địa chỉ liên hệ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
