6ES7223-1PH32-0XB0 – Module Siemens SM 1223 8DI/8DO Relay S7-1200

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

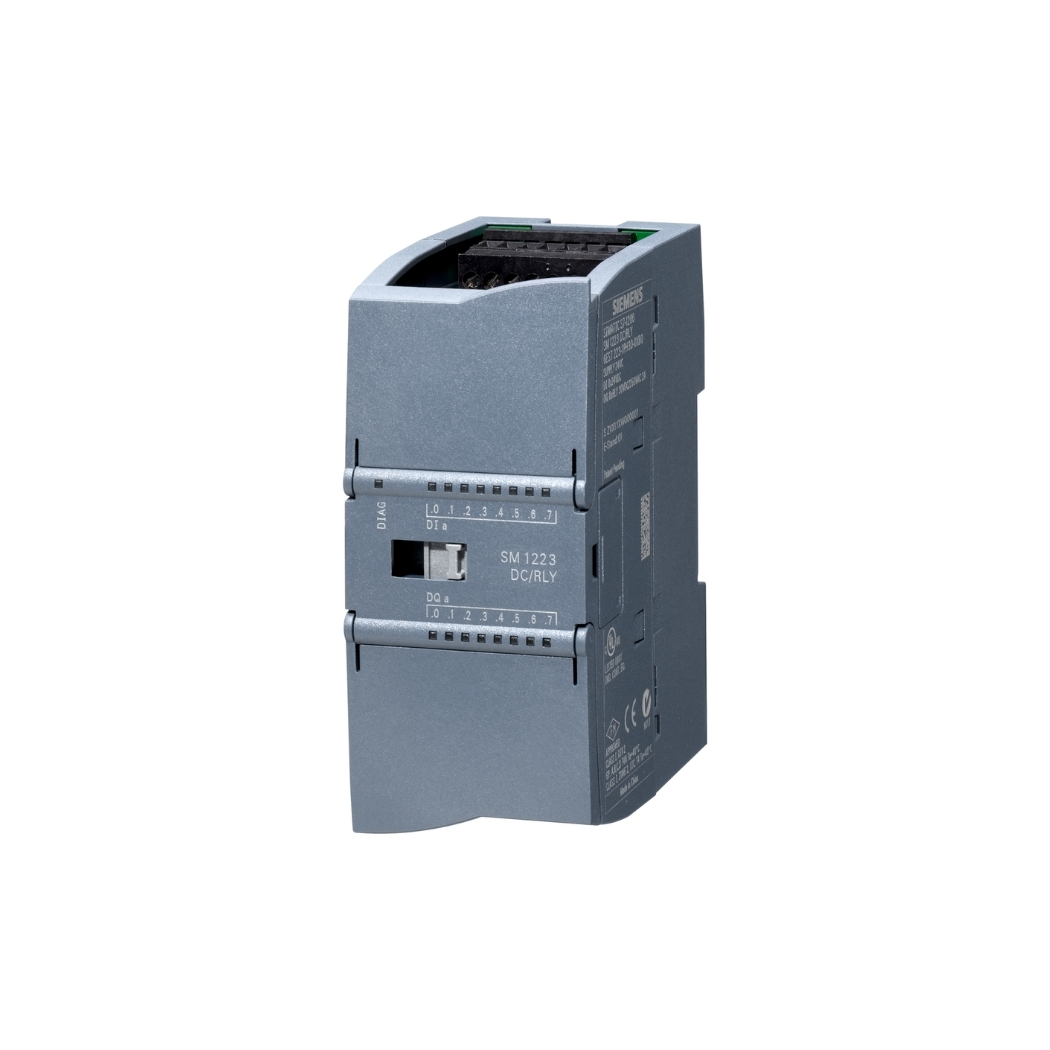

6ES7223-1PH32-0XB0 Module SM 1223 8DI/8DO S7-1200 thuộc dòng SIMATIC S7-1200, sở hữu 8 ngõ vào số 24V DC tương thích cả kiểu đấu dây Sink lẫn Source, đi kèm với 8 ngõ ra dạng Relay chịu tải 2A, đáp ứng tốt các yêu cầu điều khiển đa dạng trong công nghiệp.

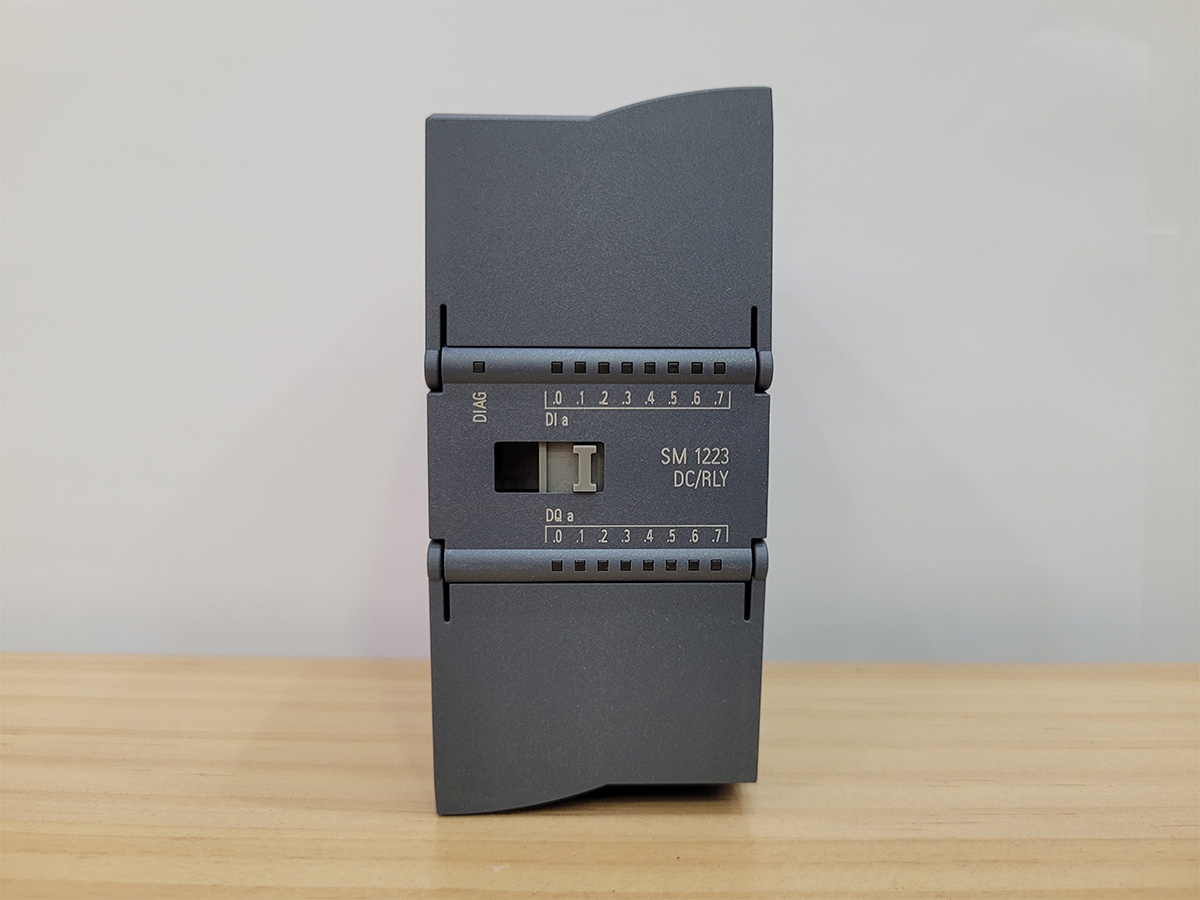

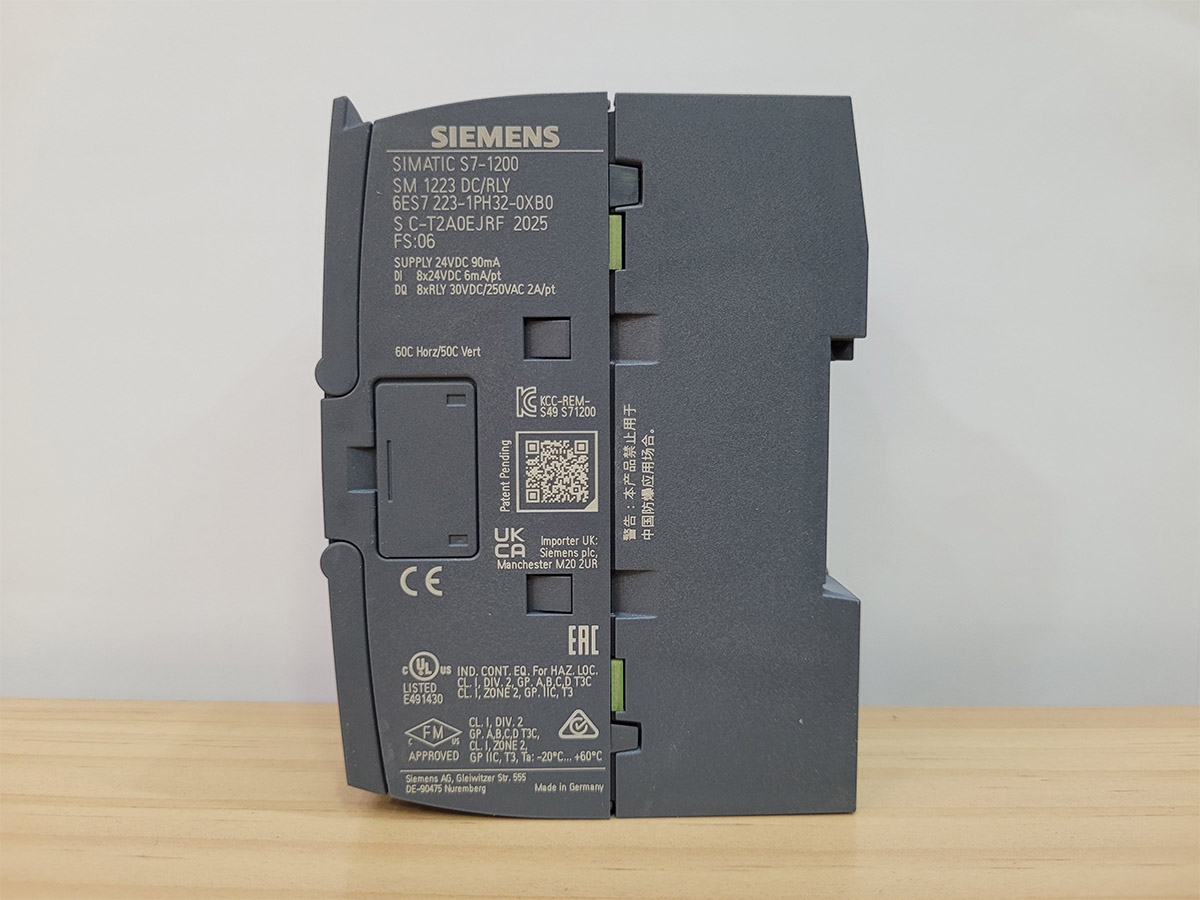

1. Cấu tạo sản phẩm 6ES7223-1PH32-0XB0

2. Các tính năng chính của sản phẩm 6ES7223-1PH32-0XB0

Module SM 1223 8DI/8DO là giải pháp toàn diện đáp ứng mọi yêu cầu khắt khe của hệ thống tự động hóa hiện đại. Thiết bị nổi bật với khả năng xử lý tín hiệu số linh hoạt, cho phép tiếp nhận dữ liệu đầu vào từ đa dạng các thiết bị như cảm biến, công tắc, nút nhấn và thực hiện điều khiển chính xác các thiết bị đầu ra bao gồm đèn báo, còi báo hay van điện từ.

Bên cạnh các chức năng cơ bản, module còn tích hợp khả năng đếm xung tốc độ cao, hỗ trợ đắc lực cho việc đo lường tốc độ, vị trí và lưu lượng thông qua kết nối với encoder hoặc cảm biến tiệm cận. Khả năng điều khiển nâng cao được thể hiện qua chức năng phát xung PWM (Pulse Width Modulation), giúp điều chỉnh mượt mà độ sáng đèn hoặc tốc độ động cơ DC.

Đồng thời, tính năng ngắt (Interrupt) cho phép hệ thống phản ứng tức thời với các sự kiện quan trọng, ưu tiên xử lý các tác vụ khẩn cấp.

Yếu tố an toàn và vận hành ổn định được đảm bảo tối đa nhờ cơ chế bảo vệ quá tải, ngắn mạch giúp ngăn ngừa hư hỏng do sự cố điện. Kết hợp với đó là chức năng chẩn đoán lỗi thông minh, giúp phát hiện và thông báo nhanh các vấn đề như mất kết nối, quá tải để người dùng kịp thời khắc phục.

Với khả năng hỗ trợ đa dạng chế độ hoạt động từ DI, DO đến Counter và PWM, module mang lại sự linh hoạt tối đa cho mọi ứng dụng.

3. Hướng dẫn kết nối sản phẩm với phần mềm

Bước 1: Lắp đặt phần mềm STEP 7 (TIA Portal)

Quá trình bắt đầu bằng việc chuẩn bị môi trường phần mềm. Người dùng cần tải và cài đặt phiên bản STEP 7 Basic hoặc Professional phù hợp với yêu cầu hệ thống từ trang web chính thức của Siemens để đảm bảo tính tương thích và hỗ trợ đầy đủ tính năng.

Bước 2: Kết nối phần cứng

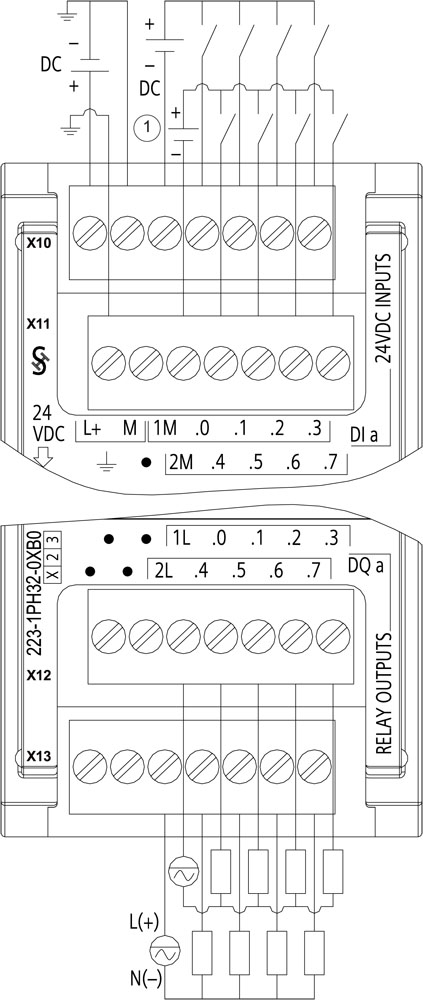

Tiến hành lắp đặt module SM 1223 vào thanh ray DIN trong tủ điện, đảm bảo vị trí chắc chắn. Tiếp theo, cấp nguồn 24 VDC cho module và sử dụng cáp truyền thông PROFINET để kết nối module với CPU của PLC S7-1200. Cuối cùng, thực hiện đấu nối các thiết bị ngoại vi vào các cổng đầu vào/ra (I/O) tương ứng trên module theo sơ đồ thiết kế.

Bước 3: Cấu hình phần cứng trong STEP 7

Khởi động phần mềm STEP 7 và tạo một dự án mới. Chọn đúng loại CPU S7-1200 đang sử dụng, sau đó tìm module SM 1223 8DI/8DO trong thư viện thiết bị (Device Catalog) và kéo thả vào cấu hình phần cứng (Hardware Configuration). Tại đây, người dùng có thể thiết lập địa chỉ IP (nếu cần) và tiến hành gán địa chỉ I/O cụ thể cho từng kênh đầu vào/ra của module.

Bước 4: Tải cấu hình và kiểm tra kết nối

Sau khi hoàn tất các thiết lập, thực hiện tải toàn bộ cấu hình xuống CPU của PLC S7-1200. Để đảm bảo hệ thống hoạt động đúng, sử dụng chức năng “Online & Diagnostics” trong STEP 7 để kiểm tra trạng thái kết nối giữa máy tính và module, cũng như giám sát trạng thái thực tế của các kênh I/O.

4. Cách lập trình sản phẩm 6ES7223-1PH32-0XB0

Việc lập trình cho module SM 1223 8DI/8DO được thực hiện thông qua phần mềm STEP 7 (TIA Portal) với các ngôn ngữ lập trình LAD (Ladder Diagram), FBD (Function Block Diagram) và SCL (Structured Control Language). Dưới đây là một ví dụ đơn giản về cách lập trình điều khiển một đèn báo sử dụng một nút nhấn:

Ví dụ:

Yêu cầu: Khi nhấn nút nhấn (địa chỉ I0.0), đèn báo (địa chỉ Q0.0) sẽ sáng. Khi nhả nút nhấn, đèn báo sẽ tắt.

Chương trình LAD:

Network 1:

     I0.0                                Q0.0

-----] [---------------------------------( )-----

Giải thích:

• I0.0: Địa chỉ của nút nhấn (đầu vào số).
• Q0.0: Địa chỉ của đèn báo (đầu ra số).
• -----] [-----: Tiếp điểm thường mở (Normally Open Contact) của nút nhấn.
• -----( )-----: Cuộn dây (Coil) của đèn báo.

Khi nút nhấn I0.0 được nhấn, tiếp điểm thường mở sẽ đóng lại, cấp điện cho cuộn dây Q0.0, làm cho đèn báo sáng. Khi nhả nút nhấn, tiếp điểm mở ra, ngắt điện khỏi cuộn dây, đèn báo tắt.

5. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng module SM 1223, bạn có thể gặp phải một số lỗi sau:

Lỗi mất kết nối

Hiện tượng mất kết nối thường xuất phát từ việc cáp truyền thông bị lỏng hoặc hư hỏng, cấu hình sai địa chỉ IP hoặc do lỗi phần mềm. Để khắc phục, người dùng cần kiểm tra kỹ lưỡng sự chắc chắn của các đầu cáp, rà soát lại cấu hình địa chỉ IP cho chính xác. Ngoài ra, việc khởi động lại phần mềm hoặc cập nhật firmware mới nhất cho module cũng là những biện pháp hiệu quả để xử lý vấn đề này.

Lỗi đầu vào/ra không hoạt động

Khi các kênh I/O không phản hồi, nguyên nhân có thể do hỏng thiết bị ngoại vi, đấu dây sai quy cách, cấu hình I/O trong phần mềm chưa đúng hoặc bản thân module gặp sự cố. Quá trình xử lý bao gồm việc kiểm tra khả năng hoạt động độc lập của thiết bị ngoại vi, đối chiếu lại sơ đồ đấu dây và xem xét cấu hình I/O. Nếu tất cả các bước trên đều bình thường, khả năng cao module đã bị lỗi và cần được thay thế.

Lỗi đèn LED báo lỗi

Đèn LED báo lỗi sáng lên thường cảnh báo tình trạng quá tải, ngắn mạch hoặc sự cố phần cứng nghiêm trọng. Người dùng cần kiểm tra ngay tải kết nối tại các đầu ra để đảm bảo không vượt quá giới hạn cho phép và rà soát mạch điện để loại bỏ các điểm ngắn mạch. Trong trường hợp lỗi vẫn tiếp diễn sau khi kiểm tra, việc thay thế module mới là giải pháp cần thiết.

6. Liên hệ Thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp I/O kỹ thuật số đáng tin cậy, hiệu suất cao cho hệ thống tự động hóa của mình, 6ES7223-1PH32-0XB0 Module SM 1223 8DI/8DO S7-1200 chính là lựa chọn hoàn hảo. Và để đảm bảo bạn có thể khai thác tối đa tiềm năng của thiết bị này, thanhthienphu.vn luôn sẵn sàng đồng hành cùng bạn.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6ES7223-1PH32-0XB0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc của bạn.
• Giao hàng nhanh chóng: thanhthienphu.vn cam kết giao hàng đúng hẹn, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
• Bảo hành uy tín: thanhthienphu.vn áp dụng chính sách bảo hành chính hãng Siemens, đảm bảo quyền lợi tối đa cho khách hàng.
• Đa dạng hình thức thanh toán: Hỗ trợ trả góp, thanh toán khi nhận hàng (COD), chuyển khoản
• Hỗ trợ kỹ thuật trọn đời: Không chỉ dừng lại ở việc bán sản phẩm, thanhthienphu.vn còn hỗ trợ kỹ thuật sau bán hàng.

Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục tự động hóa!
