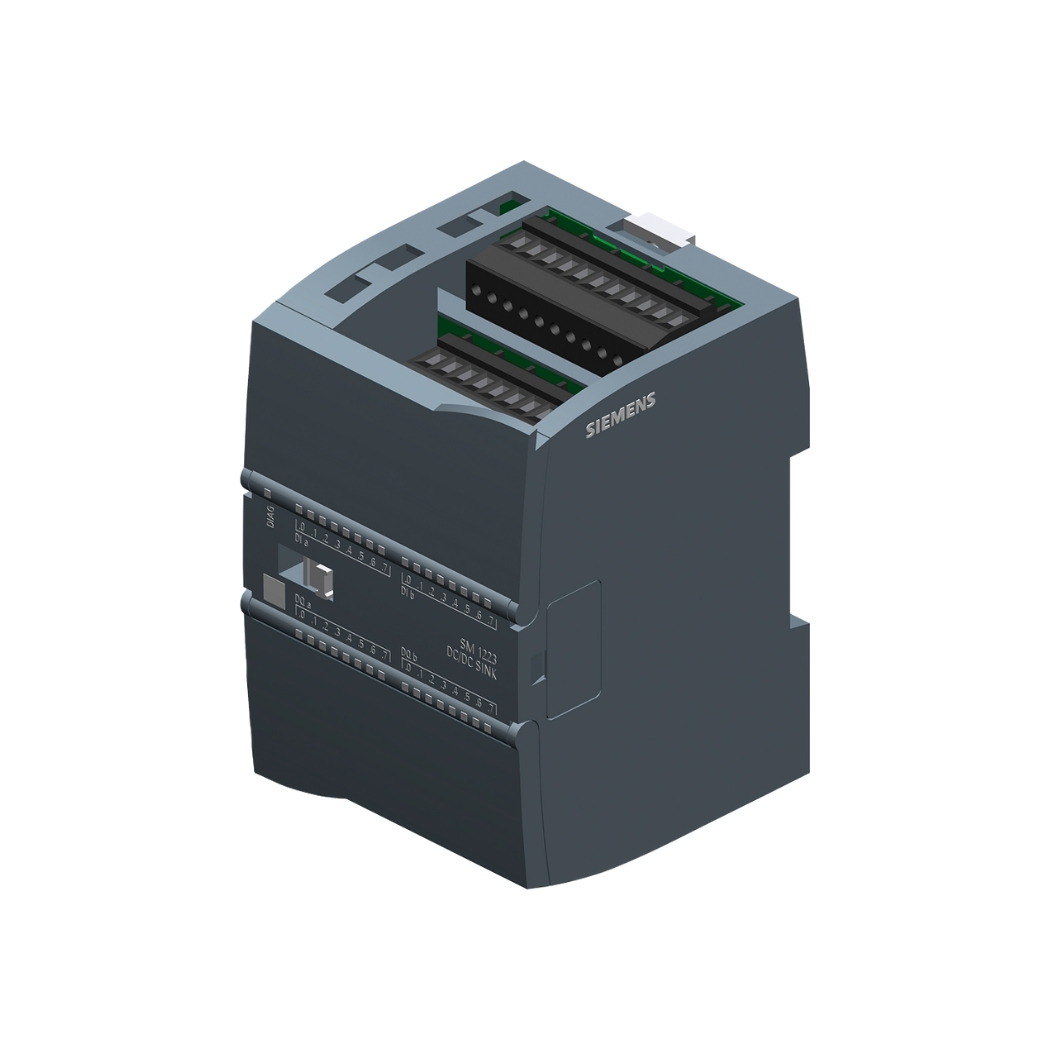

6ES7223-1BL32-1XB0 – Module SM1223 16DI/16DO S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6ES7223-1BL32-1XB0– Module SM1223 16DI/16DO S7-1200 Siemens, khối đầu vào ra số mở rộng tiên tiến, mang lại khả năng kiểm soát vượt trội và linh hoạt cho hệ thống tự động hóa của bạn, giải pháp hoàn hảo để nâng cao năng suất và hiệu quả vận hành.

Đây là sự lựa chọn tối ưu cho các kỹ sư, kỹ thuật viên đang tìm kiếm một thiết bị mạnh mẽ, đáng tin cậy và dễ dàng tích hợp trong môi trường công nghiệp. Tại thanhthienphu.vn, chúng tôi cung cấp thiết bị này với chất lượng đảm bảo, dịch vụ tận tâm, hỗ trợ kỹ thuật chuyên nghiệp để bạn an tâm sử dụng.

1. Cấu tạo sản phẩm 6ES7223-1BL32-1XB0

6ES7223-1BL32-1XB0 là một module đầu vào ra số của Siemens, được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt. Sản phẩm này được cấu tạo từ các thành phần chất lượng cao, đảm bảo độ bền bỉ và tin cậy trong suốt quá trình vận hành.

Vỏ ngoài làm từ nhựa cứng cáp, chống va đập và chịu nhiệt tốt, bảo vệ các linh kiện điện tử bên trong. Các cổng kết nối đầu vào và đầu ra được thiết kế rõ ràng, dễ dàng đấu nối với các thiết bị ngoại vi. Bên trong, các linh kiện điện tử được sắp xếp khoa học trên bảng mạch in, tối ưu hóa không gian và hiệu suất hoạt động.

Sản phẩm được trang bị các bộ phận bảo vệ, chống ngắn mạch và quá nhiệt, đảm bảo an toàn cho cả hệ thống và người vận hành. Với cấu tạo chắc chắn và thông minh, 6ES7223-1BL32-1XB0 là lựa chọn hoàn hảo cho các ứng dụng tự động hóa, mang lại sự ổn định và hiệu quả cao cho doanh nghiệp.

Các thành phần chính

• Vỏ bảo vệ: Được làm từ nhựa ABS cao cấp, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Khối đầu cuối: Bao gồm các cổng kết nối cho 16 đầu vào số và 16 đầu ra số, được thiết kế dạng tháo lắp nhanh, thuận tiện cho việc đấu dây.
• Mạch điện tử: Bao gồm các vi mạch xử lý, bộ nhớ, và các linh kiện điện tử khác, được thiết kế để đảm bảo độ chính xác và tin cậy cao.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng đầu vào/đầu ra, giúp dễ dàng giám sát và phát hiện lỗi.
• Giao diện truyền thông: Cho phép kết nối với các thiết bị khác trong hệ thống tự động hóa, thường là qua giao thức truyền thông công nghiệp.

2. Các tính năng chính của sản phẩm 6ES7223-1BL32-1XB0

6ES7223-1BL32-1XB0 là một module mở rộng I/O số được thiết kế để nâng cao khả năng điều khiển và giám sát trong các hệ thống tự động hóa, mang lại cho người dùng sự linh hoạt và hiệu quả cao trong vận hành. Được tích hợp nhiều tính năng tiên tiến, sản phẩm này đáp ứng tốt các yêu cầu khắt khe của môi trường công nghiệp.

Một trong những điểm mạnh của 6ES7223-1BL32-1XB0 là khả năng xử lý tín hiệu nhanh chóng và chính xác, giúp giảm thiểu độ trễ trong quá trình truyền dữ liệu, tối ưu hóa thời gian phản hồi của hệ thống. Ngoài ra, tính năng bảo vệ tích hợp giúp bảo vệ thiết bị khỏi các sự cố như ngắn mạch, quá tải, đảm bảo an toàn cho toàn bộ hệ thống.

Thiết kế nhỏ gọn và dễ dàng lắp đặt cũng là một ưu điểm, giúp tiết kiệm không gian và thời gian cài đặt. Với những tính năng vượt trội này, 6ES7223-1BL32-1XB0 thực sự là một giải pháp tối ưu, giúp các kỹ sư và nhà quản lý nâng cao năng suất và hiệu quả trong công việc hàng ngày.

Số lượng đầu vào/đầu ra

• 16 đầu vào số (DI): Cho phép kết nối với 16 thiết bị đầu vào khác nhau như cảm biến, công tắc, nút nhấn…
• 16 đầu ra số (DO): Cho phép điều khiển 16 thiết bị đầu ra khác nhau như đèn báo, van điện từ, động cơ…

Điện áp và dòng điện hoạt động

• Điện áp đầu vào: 24 VDC, phù hợp với hầu hết các thiết bị và hệ thống tự động hóa công nghiệp.
• Dòng điện đầu ra: 0.5 A mỗi kênh, đủ để điều khiển nhiều loại tải khác nhau.
• Bảo vệ quá dòng: Tích hợp mạch bảo vệ quá dòng, tự động ngắt khi dòng điện vượt quá ngưỡng cho phép, đảm bảo an toàn cho thiết bị và hệ thống.

Tốc độ xử lý tín hiệu

• Thời gian đáp ứng đầu vào: Có thể điều chỉnh từ 0.05 ms đến 20 ms, cho phép tùy chỉnh độ nhạy của đầu vào theo yêu cầu ứng dụng.
• Thời gian đáp ứng đầu ra: Tối đa 100 µs, đảm bảo khả năng điều khiển nhanh chóng và chính xác.

Khả năng mở rộng

• Kết nối với PLC: 6ES7223-1BL32-1XB0 được thiết kế để hoạt động với các dòng PLC SIMATIC S7-1200 của Siemens, tạo thành một hệ thống tự động hóa hoàn chỉnh.
• Mở rộng hệ thống: Có thể kết hợp nhiều module 6ES7223-1BL32-1XB0 để mở rộng số lượng đầu vào/đầu ra, đáp ứng nhu cầu của các hệ thống lớn và phức tạp.

Độ bền và độ tin cậy

• Thiết kế công nghiệp: Sản phẩm được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, với dải nhiệt độ hoạt động rộng từ -20 đến 60 °C.
• Tuổi thọ cao: Theo nghiên cứu của Siemens, tuổi thọ trung bình của các module I/O của hãng có thể lên đến 10 năm trong điều kiện hoạt động bình thường.
• Tiêu chuẩn chất lượng: Sản phẩm đạt các tiêu chuẩn chất lượng quốc tế như CE, UL, cULus, đảm bảo độ tin cậy và an toàn.

Tính năng chẩn đoán

• Đèn LED báo trạng thái: Mỗi đầu vào/đầu ra đều có đèn LED báo trạng thái, giúp dễ dàng giám sát hoạt động của từng kênh.
• Chẩn đoán lỗi: Tích hợp chức năng chẩn đoán lỗi, cho phép phát hiện các lỗi như ngắn mạch, quá tải, mất kết nối… và thông báo cho người vận hành.

3. Hướng dẫn kết nối sản phẩm 6ES7223-1BL32-1XB0 với phần mềm

Chuẩn bị

Phần mềm: TIA Portal V15 trở lên (khuyến nghị sử dụng phiên bản mới nhất).

Phần cứng:

• PLC SIMATIC S7-1200 (ví dụ: CPU 1214C).
• Module 6ES7223-1BL32-1XB0.
• Cáp Ethernet để kết nối PLC với máy tính.
• Nguồn cấp 24VDC cho PLC và module.

Các bước thực hiện

Kết nối phần cứng:

• Gắn module 6ES7223-1BL32-1XB0 vào bên phải PLC S7-1200 theo hướng dẫn của nhà sản xuất.
• Cấp nguồn 24VDC cho PLC và module.
• Kết nối cáp Ethernet từ cổng PROFINET trên PLC đến máy tính đã cài đặt TIA Portal.

Cấu hình phần cứng trong TIA Portal:

• Mở phần mềm TIA Portal và tạo một project mới.
• Chọn dòng PLC S7-1200 và model PLC đang sử dụng (ví dụ: CPU 1214C).
• Trong cửa sổ “Devices & networks”, chọn “Device view”.
• Trong cửa sổ “Hardware catalog” (bên phải), tìm đến thư mục “Digital input/output modules” và chọn module 6ES7223-1BL32-1XB0.
• Kéo thả module 6ES7223-1BL32-1XB0 vào vị trí bên phải PLC trong “Device view”.
• Nhấp đúp vào module để mở cửa sổ “Properties”.
• Trong tab “General”, kiểm tra và cấu hình các thông số như địa chỉ I/O, thời gian trễ đầu vào… nếu cần.
• Lưu lại cấu hình.

Kết nối với PLC:

• Trong cửa sổ “Project tree” (bên trái), nhấp chuột phải vào tên project và chọn “Go online”.
• Chọn “PN/IE” trong phần “Type of the PG/PC interface” và chọn card mạng đang kết nối với PLC trong phần “PG/PC interface”.
• Nhấp vào nút “Start search” để tìm kiếm PLC.
• Khi PLC được tìm thấy, chọn PLC đó và nhấp vào nút “Go online”.

Tải cấu hình xuống PLC:

• Nhấp chuột phải vào tên PLC trong “Project tree” và chọn “Download to device” -> “Hardware configuration”.
• Trong cửa sổ “Load preview”, kiểm tra lại cấu hình và nhấp vào nút “Load”.
• Chờ quá trình tải xuống hoàn tất.

Kiểm tra kết nối:

• Trong cửa sổ “Project tree”, mở rộng thư mục “Program blocks” của PLC.
• Tạo một khối hàm (Function Block) hoặc khối tổ chức (Organization Block) mới.
• Trong khối hàm/tổ chức mới tạo, sử dụng các lệnh đọc/ghi I/O để kiểm tra kết nối với module 6ES7223-1BL32-1XB0.
• Ví dụ, sử dụng lệnh “Move” để gán giá trị cho một đầu ra số (ví dụ: Q0.0) và quan sát trạng thái của đèn LED tương ứng trên module.
• Sử dụng lệnh “Read” để đọc giá trị từ một đầu vào số (ví dụ: I0.0) và hiển thị giá trị đó trên màn hình HMI hoặc trong biến giám sát.

4. Cách lập trình sản phẩm 6ES7223-1BL32-1XB0

Các khối hàm cơ bản

• Organization Blocks (OBs): Là các khối chương trình chính, được gọi thực thi theo chu kỳ hoặc theo sự kiện. Ví dụ: OB1 là khối chương trình chính, được thực thi liên tục theo chu kỳ quét của PLC.
• Function Blocks (FBs): Là các khối chương trình con, có thể được tái sử dụng nhiều lần trong project. FBs có thể có các biến đầu vào, đầu ra và biến nội bộ.
• Functions (FCs): Tương tự như FBs, nhưng không có bộ nhớ riêng. FCs thường được sử dụng cho các tác vụ đơn giản, không cần lưu trữ dữ liệu giữa các lần gọi.
• Data Blocks (DBs): Dùng để lưu trữ dữ liệu. Có hai loại DBs: Instance DBs (gắn liền với một FB cụ thể) và Global DBs (có thể truy cập từ bất kỳ đâu trong chương trình).

Lập trình với Ladder Diagram (LAD)

Tạo một khối hàm mới (ví dụ: FB1):

• Trong “Project tree”, nhấp chuột phải vào thư mục “Program blocks” và chọn “Add new block”.
• Chọn “Function Block” và đặt tên (ví dụ: “Control_Module”).
• Chọn ngôn ngữ lập trình là “LAD”.

Khai báo biến:

Trong cửa sổ “Interface” của FB1, khai báo các biến đầu vào (Inputs), đầu ra (Outputs) và biến nội bộ (Statics) cần thiết.

Ví dụ:

Inputs:

• Start_Button (Bool) – I0.0
• Stop_Button (Bool) – I0.1

Outputs:

• Motor_1 (Bool) – Q0.0
• Lamp_1 (Bool) – Q0.1

Viết chương trình:

Sử dụng các tiếp điểm thường mở (NO), thường đóng (NC), cuộn dây (Coil) và các hàm logic khác để viết chương trình điều khiển.

Ví dụ:

Một network đơn giản để bật/tắt động cơ:

----| Start_Button |-----------------( Motor_1 )----
|
----|/ Stop_Button |-------------------------------

Gọi FB1 trong OB1:

• Mở OB1.
• Kéo thả FB1 từ “Project tree” vào một network trong OB1.
• Gán các biến thực tế (ví dụ: I0.0, I0.1, Q0.0, Q0.1) vào các chân đầu vào/đầu ra của FB1.

Tải chương trình xuống PLC:

Nhấp chuột phải vào tên PLC trong “Project tree” và chọn “Download to device” -> “Software (only changes)”.

Ví dụ ứng dụng

Điều khiển hệ thống băng tải:

Yêu cầu:

• Khi nhấn nút “Start”, băng tải (được điều khiển bởi đầu ra Q0.0) sẽ chạy.
• Khi nhấn nút “Stop”, băng tải sẽ dừng.
• Cảm biến quang (kết nối với đầu vào I0.2) sẽ phát hiện sản phẩm trên băng tải và bật đèn báo (được điều khiển bởi đầu ra Q0.1).

Chương trình LAD:

• Network 1 (Điều khiển băng tải):

----| Start_Button |-----------------( Motor_1 )----
|
----|/ Stop_Button |-------------------------------

• Network 2 (Bật đèn báo khi có sản phẩm):

----| Sensor_1 |-----------------( Lamp_1 )----

Gán biến:

• Start_Button: I0.0
• Stop_Button: I0.1
• Sensor_1: I0.2
• Motor_1: Q0.0
• Lamp_1: Q0.1

5. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7223-1BL32-1XB0

Lỗi kết nối

Biểu hiện:

• Đèn LED trạng thái trên module không sáng hoặc nhấp nháy bất thường.
• Trong TIA Portal, module hiển thị trạng thái lỗi hoặc không kết nối được.
• Không thể đọc/ghi dữ liệu từ/đến module.

Nguyên nhân:

• Kết nối vật lý không chắc chắn.
• Cấu hình địa chỉ IP không chính xác (nếu sử dụng kết nối Ethernet).
• Lỗi phần cứng trên module hoặc PLC.

Khắc phục:

• Kiểm tra lại các kết nối cáp, đảm bảo cắm chắc chắn và đúng vị trí.
• Kiểm tra nguồn cấp cho module và PLC, đảm bảo đủ điện áp và dòng điện.
• Trong TIA Portal, kiểm tra lại cấu hình phần cứng, đảm bảo module được khai báo đúng và địa chỉ I/O chính xác.
• Thử thay thế bằng module khác để loại trừ nguyên nhân lỗi phần cứng.

Lỗi đầu vào/đầu ra

Biểu hiện:

• Đèn LED đầu vào/đầu ra không sáng khi có tín hiệu.
• Thiết bị ngoại vi không hoạt động dù đã được điều khiển.
• Giá trị đọc từ đầu vào không chính xác.

Nguyên nhân:

• Đấu dây sai.
• Cấu hình đầu vào/đầu ra không chính xác.
• Thiết bị ngoại vi bị hỏng.
• Quá tải đầu ra.

Khắc phục:

• Kiểm tra lại sơ đồ đấu dây, đảm bảo đúng theo tài liệu hướng dẫn của nhà sản xuất.
• Kiểm tra cấu hình đầu vào/đầu ra trong TIA Portal, đảm bảo đúng loại tín hiệu và dải đo.
• Sử dụng đồng hồ vạn năng để kiểm tra tín hiệu tại các đầu vào/đầu ra của module.
• Kiểm tra dòng điện đầu ra, đảm bảo không vượt quá giới hạn cho phép (0.5A mỗi kênh).
• Thử thay thế thiết bị ngoại vi để loại trừ nguyên nhân lỗi.

Lỗi lập trình

Biểu hiện:

• Chương trình không chạy như mong đợi.
• Các đầu ra không được kích hoạt đúng thời điểm.
• Gặp lỗi runtime trong quá trình chạy chương trình.

Nguyên nhân:

• Sai logic lập trình.
• Gán sai địa chỉ I/O.
• Xung đột giữa các khối hàm.

Khắc phục:

• Sử dụng chức năng “Online monitoring” trong TIA Portal để theo dõi giá trị các biến và luồng thực thi của chương trình.
• Kiểm tra lại logic lập trình, đảm bảo các điều kiện và trình tự thực hiện chính xác.
• Kiểm tra lại việc gán địa chỉ I/O cho các biến, đảm bảo đúng với cấu hình phần cứng.
• Sử dụng chức năng “Cross-reference” để kiểm tra sự phụ thuộc giữa các khối hàm và biến.

Một số lỗi khác

Lỗi quá nhiệt:

• Biểu hiện: Module nóng bất thường, đèn LED báo lỗi.
• Nguyên nhân: Nhiệt độ môi trường quá cao, thông gió kém.
• Khắc phục: Cải thiện hệ thống thông gió, lắp đặt thêm quạt làm mát.

Lỗi firmware:

• Biểu hiện: Module hoạt động không ổn định, gặp lỗi ngẫu nhiên.
• Nguyên nhân: Phiên bản firmware cũ hoặc bị lỗi.
• Khắc phục: Cập nhật firmware mới nhất cho module từ trang web hỗ trợ của Siemens.
