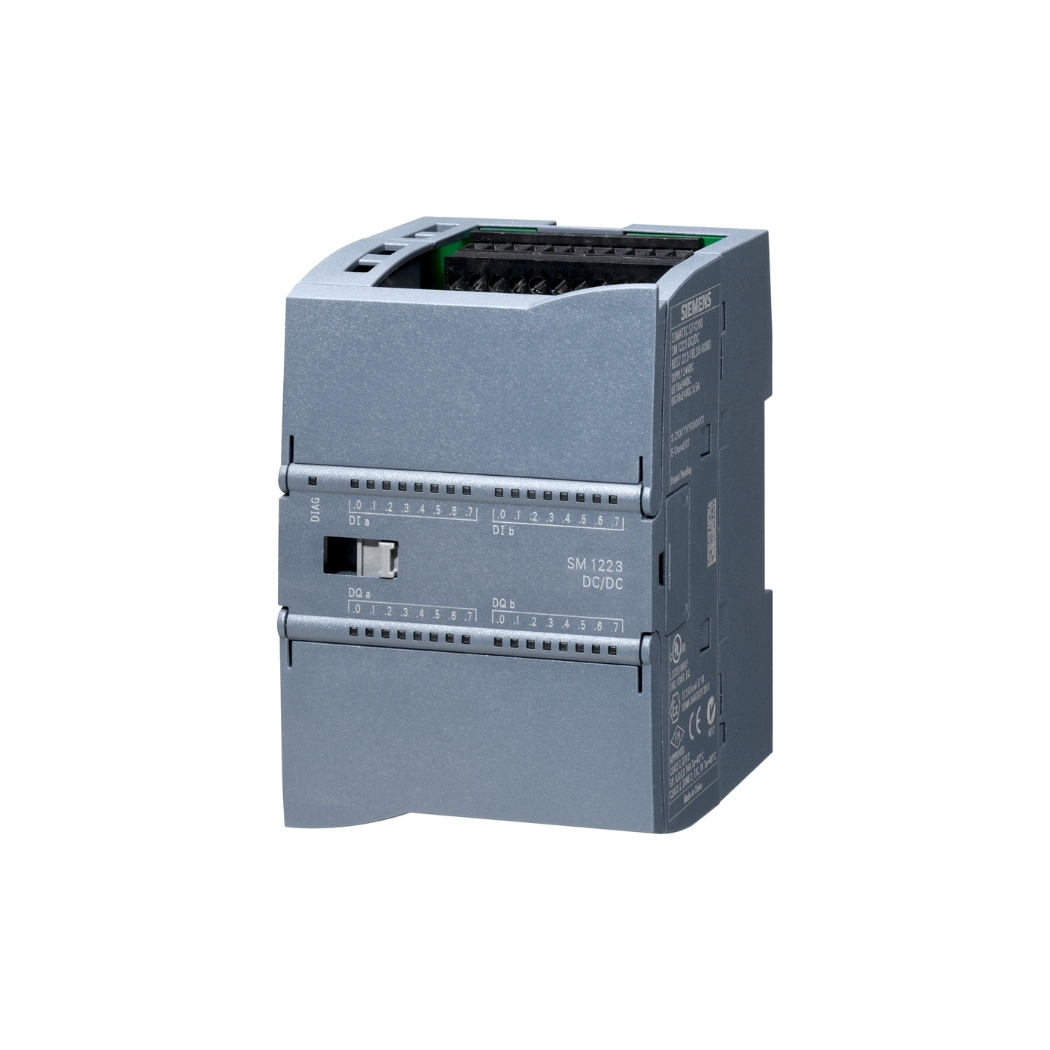

6ES7223-1BL32-0XB0 Module SM1223 16DI/16DO S7-1200

6ES7223-1BL32-0XB0, module số đầu vào/đầu ra mạnh mẽ, giải pháp tối ưu cho hệ thống điều khiển, nâng tầm tự động hóa trong các ngành công nghiệp, đã có mặt tại thanhthienphu.vn, đơn vị cung cấp thiết bị điện công nghiệp uy tín hàng đầu. Đây là lựa chọn hoàn hảo để nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn cho quy trình vận hành, sản xuất của bạn, giúp bạn kiến tạo tương lai sản xuất thông minh, vượt trội, đồng thời, nâng tầm vị thế cạnh tranh, mang lại giá trị bền vững cho doanh nghiệp, tiến xa hơn trong kỷ nguyên số hóa, tự động hóa đang phát triển mạnh mẽ này.

1. Thông Tin Chi Tiết Về Sản Phẩm

Bảng Thống Kê Thị Phần Ứng Dụng Module Số Hóa (Dựa trên khảo sát năm 2023 của Hiệp hội Tự động hóa Việt Nam VAA)

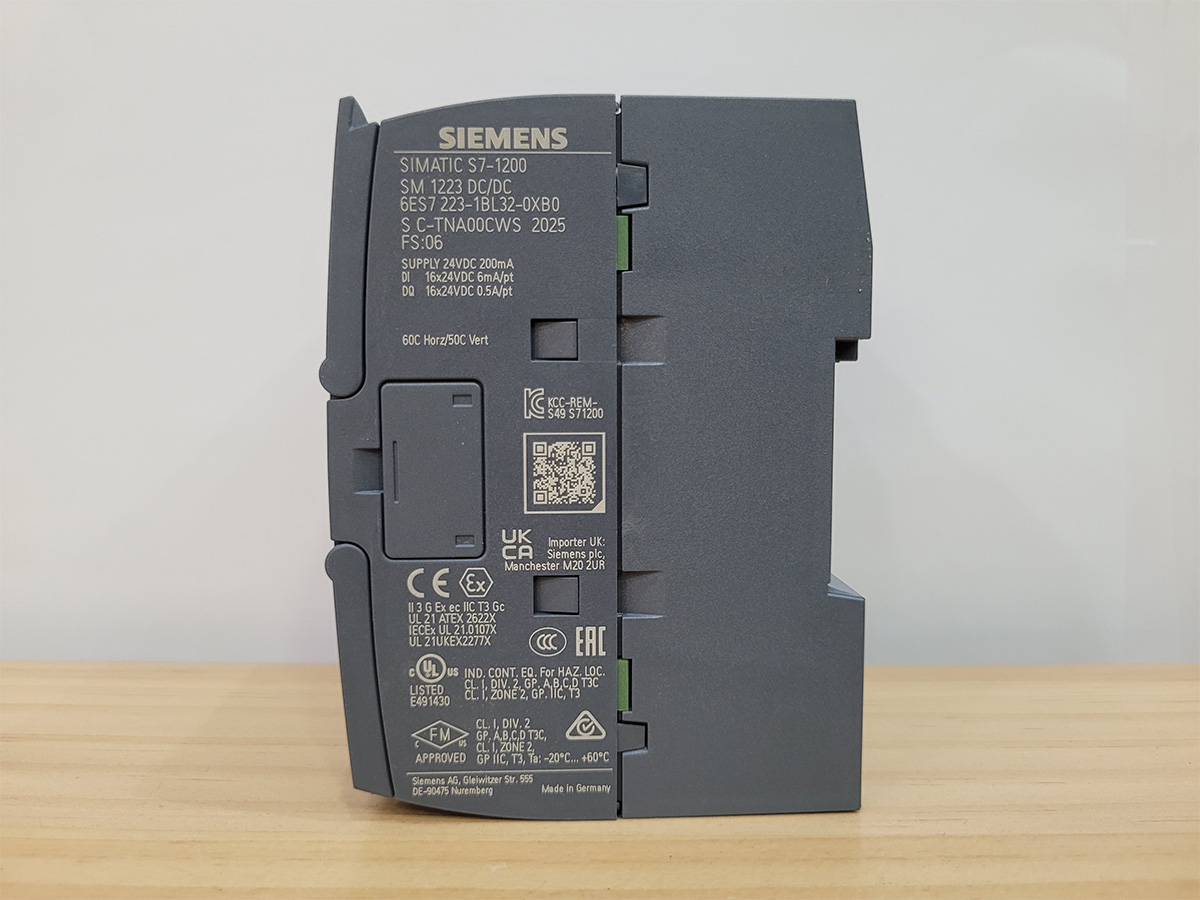

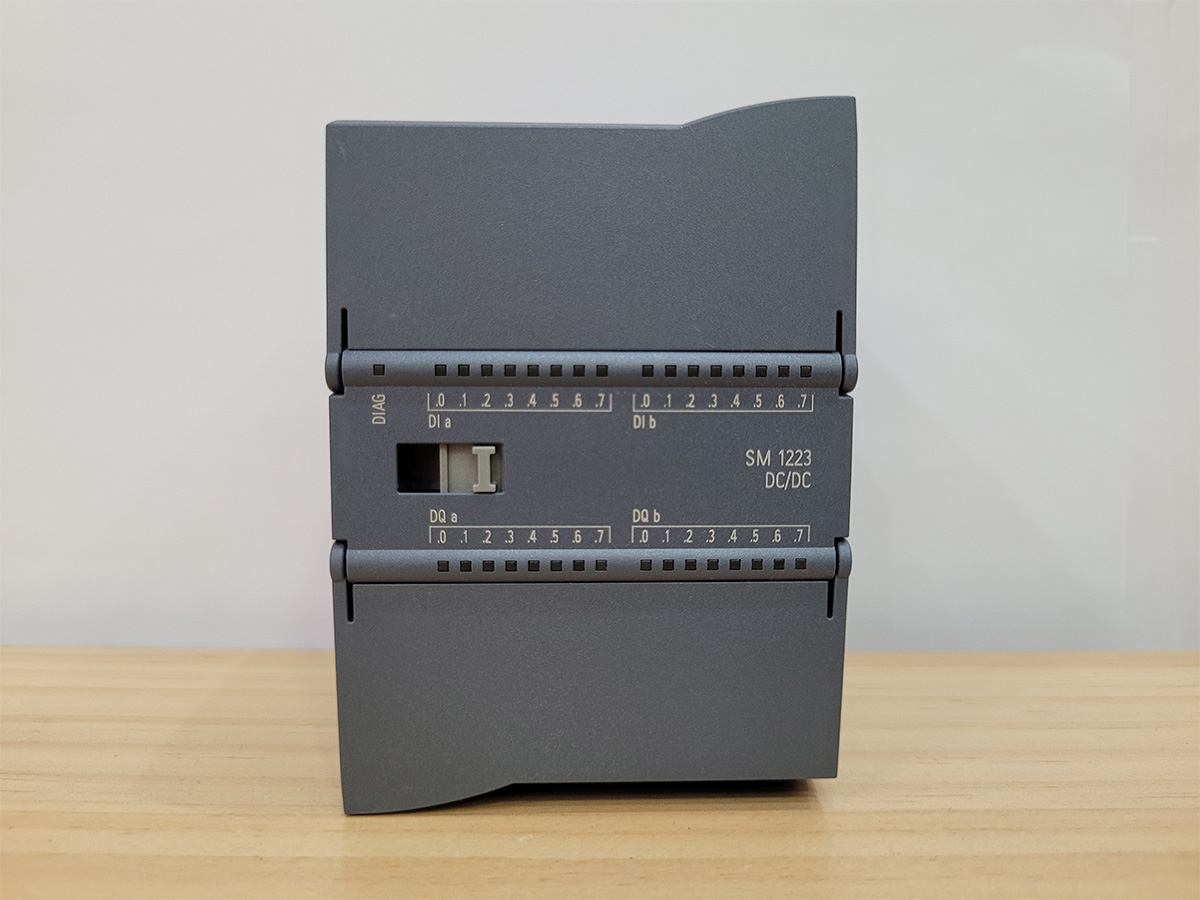

2. Cấu Tạo Sản Phẩm 6ES7223-1BL32-0XB0

Thiết bị mở rộng tín hiệu số 6ES7223-1BL32-0XB0 là một phần không thể thiếu trong hệ thống điều khiển SIMATIC S7-1200 của Siemens, được thiết kế tỉ mỉ với các thành phần chất lượng cao, đảm bảo hiệu suất ổn định và độ bền vượt trội, mang đến giải pháp tối ưu cho các ứng dụng tự động hóa trong nhiều lĩnh vực công nghiệp. Từ các nhà máy sản xuất, dây chuyền lắp ráp, đến các hệ thống điều khiển trong ngành năng lượng, xây dựng, thiết bị này luôn đáp ứng tốt mọi yêu cầu khắt khe nhất, giúp nâng cao năng suất và hiệu quả hoạt động. Vỏ ngoài của sản phẩm được chế tạo từ nhựa kỹ thuật cao cấp, có khả năng chống cháy, chống va đập tốt, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường, đảm bảo an toàn trong quá trình vận hành. Bên trong, các đầu nối được thiết kế chắc chắn, dễ dàng lắp đặt và đấu dây, giúp tiết kiệm thời gian thi công, các linh kiện điện tử được chọn lọc kỹ lưỡng, đảm bảo độ chính xác và độ tin cậy cao, cho phép sản phẩm hoạt động ổn định trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế, các đèn LED báo trạng thái được bố trí hợp lý, giúp người dùng dễ dàng theo dõi hoạt động của từng đầu vào và đầu ra, từ đó nhanh chóng phát hiện và khắc phục sự cố nếu có.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7223-1BL32-0XB0

Module số hóa 6ES7223-1BL32-0XB0 được tích hợp nhiều tính năng tiên tiến, mang lại lợi ích thiết thực cho người dùng, là một giải pháp hoàn hảo cho các kỹ sư điện, kỹ thuật viên và nhà quản lý trong việc nâng cấp và tối ưu hóa hệ thống điều khiển. Với 16 đầu vào số và 16 đầu ra số, thiết bị này cung cấp khả năng kết nối linh hoạt với nhiều loại cảm biến và cơ cấu chấp hành khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa, từ đơn giản đến phức tạp, từ đó, giúp mở rộng khả năng điều khiển của hệ thống PLC, nâng cao năng suất và hiệu quả sản xuất. Điện áp đầu vào 24V DC phổ biến, tương thích với hầu hết các hệ thống điện công nghiệp hiện nay, giúp việc tích hợp thiết bị vào hệ thống hiện hữu trở nên dễ dàng hơn bao giờ hết, đồng thời, tiết kiệm chi phí đầu tư ban đầu. Các đầu ra số dạng relay có khả năng chịu tải lên đến 2A, cho phép điều khiển trực tiếp các thiết bị có công suất vừa và nhỏ, giảm thiểu việc sử dụng các bộ khuếch đại trung gian, từ đó, đơn giản hóa hệ thống và tiết kiệm không gian lắp đặt. Đặc biệt, tính năng bảo vệ quá tải và ngắn mạch tích hợp sẵn giúp bảo vệ thiết bị và hệ thống khỏi các sự cố về điện, đảm bảo an toàn lao động và giảm thiểu thời gian dừng máy, nâng cao độ tin cậy của hệ thống, chức năng chẩn đoán lỗi thông minh giúp người dùng nhanh chóng xác định nguyên nhân và vị trí lỗi, rút ngắn thời gian khắc phục sự cố, đảm bảo quá trình sản xuất diễn ra liên tục, ổn định.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7223-1BL32-0XB0 Với Phần Mềm

Để kết nối thiết bị mở rộng tín hiệu số 6ES7223-1BL32-0XB0 với phần mềm, bạn cần thực hiện theo các bước sau, đảm bảo quá trình tích hợp diễn ra nhanh chóng, chính xác, giúp bạn khai thác tối đa tiềm năng của thiết bị, nâng tầm hiệu quả hoạt động của hệ thống:
Bước 1: Chuẩn bị, đảm bảo rằng bạn đã có đầy đủ các thiết bị và phần mềm cần thiết, bao gồm:

• Module 6ES7223-1BL32-0XB0
• CPU S7-1200
• Phần mềm lập trình TIA Portal (phiên bản phù hợp)
• Cáp kết nối

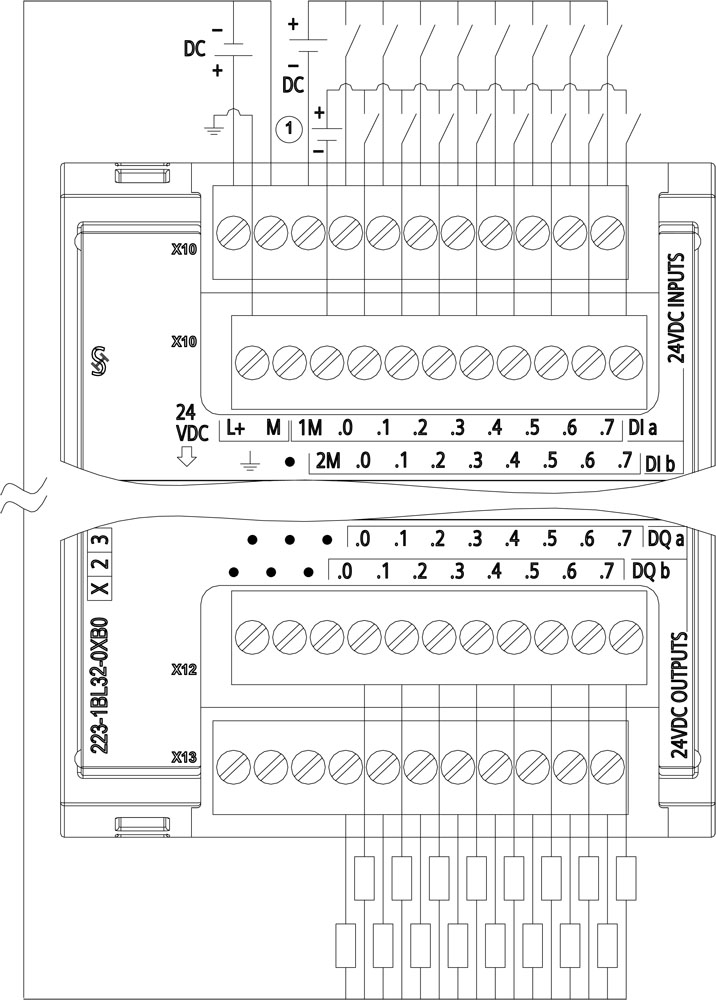

Bước 2: Kết nối phần cứng, thực hiện kết nối vật lý giữa thiết bị mở rộng tín hiệu số và CPU S7-1200, cụ thể:

• Gắn module 6ES7223-1BL32-0XB0 vào thanh ray DIN bên cạnh CPU S7-1200.
• Kết nối nguồn 24V DC cho module.
• Kết nối các đầu vào và đầu ra số với các cảm biến và cơ cấu chấp hành tương ứng.

Bước 3: Cấu hình phần cứng trong TIA Portal, tiến hành cấu hình thiết bị trong phần mềm TIA Portal:

• Mở phần mềm TIA Portal và tạo một dự án mới.
• Thêm CPU S7-1200 vào dự án.
• Thêm module 6ES7223-1BL32-0XB0 vào dự án bằng cách kéo thả từ thư viện phần cứng.
• Đặt địa chỉ IP cho CPU S7-1200 (nếu cần).
• Cấu hình địa chỉ đầu vào/đầu ra cho module 6ES7223-1BL32-0XB0.

Bước 4: Kết nối với CPU, thiết lập kết nối giữa máy tính và CPU S7-1200:

• Kết nối máy tính với CPU S7-1200 thông qua cáp Ethernet.
• Chọn “Online” -> “Go online” trong TIA Portal để kết nối với CPU.

Bước 5: Tải cấu hình xuống CPU, tải cấu hình phần cứng đã tạo xuống CPU S7-1200:

Chọn “Online” -> “Download to device” để tải cấu hình xuống CPU.

Bước 6: Kiểm tra kết nối, kiểm tra kết nối giữa CPU và module 6ES7223-1BL32-0XB0:

• Sử dụng chức năng “Monitor” trong TIA Portal để theo dõi trạng thái của các đầu vào và đầu ra số.
• Thử nghiệm kích hoạt các đầu vào và kiểm tra xem các đầu ra tương ứng có thay đổi trạng thái hay không.

5. Cách Lập Trình Sản Phẩm 6ES7223-1BL32-0XB0

Sau khi đã kết nối thành công thiết bị mở rộng tín hiệu số 6ES7223-1BL32-0XB0 với phần mềm, bạn có thể tiến hành lập trình để điều khiển thiết bị theo yêu cầu của ứng dụng, sử dụng các ngôn ngữ lập trình mạnh mẽ, linh hoạt, giúp bạn dễ dàng triển khai các logic điều khiển phức tạp, đáp ứng mọi nhu cầu tự động hóa. Dưới đây là hướng dẫn cơ bản về cách lập trình sản phẩm này sử dụng ngôn ngữ Ladder Logic (LAD) và Function Block Diagram (FBD) trong phần mềm TIA Portal, hai ngôn ngữ phổ biến, trực quan, dễ học và dễ sử dụng:

Lập trình với Ladder Logic (LAD)

Ladder Logic là ngôn ngữ lập trình dạng đồ họa, mô phỏng các mạch điện logic, rất phù hợp cho các kỹ sư điện và kỹ thuật viên quen thuộc với sơ đồ mạch điện.

Ví dụ: Điều khiển một động cơ (được kết nối với đầu ra Q0.0) bằng một nút nhấn (được kết nối với đầu vào I0.0).

• Tạo một network mới trong chương trình LAD.
• Thêm một tiếp điểm thường mở (Normally Open Contact) và gán địa chỉ I0.0 cho tiếp điểm này.
• Thêm một cuộn dây (Coil) và gán địa chỉ Q0.0 cho cuộn dây này.
• Kết nối tiếp điểm thường mở với cuộn dây.
• Tải chương trình xuống CPU S7-1200.
• Khi nhấn nút (I0.0), tiếp điểm thường mở sẽ đóng lại, cấp điện cho cuộn dây (Q0.0), kích hoạt đầu ra Q0.0 và bật động cơ. Khi nhả nút, tiếp điểm thường mở sẽ mở ra, ngắt điện khỏi cuộn dây, tắt đầu ra Q0.0 và dừng động cơ.

Lập trình với Function Block Diagram (FBD)

Function Block Diagram là ngôn ngữ lập trình dạng đồ họa, sử dụng các khối chức năng (Function Blocks) để biểu diễn các thuật toán điều khiển, phù hợp cho các ứng dụng phức tạp, đòi hỏi tính mô đun và tái sử dụng cao.

Ví dụ: Sử dụng khối Timer để tạo độ trễ bật cho một đèn LED (được kết nối với đầu ra Q0.1).

• Tạo một network mới trong chương trình FBD.
• Thêm một khối TON (Timer On-Delay) từ thư viện.
• Thêm một tiếp điểm thường mở và gán địa chỉ I0.1 cho tiếp điểm này.
• Kết nối tiếp điểm thường mở với đầu vào IN của khối TON.
• Đặt thời gian trễ mong muốn (ví dụ: 5 giây) vào tham số PT của khối TON.
• Thêm một khối đầu ra (Output) và gán địa chỉ Q0.1 cho khối này.
• Kết nối đầu ra Q của khối TON với đầu vào của khối đầu ra.
• Tải chương trình xuống CPU S7-1200.
• Khi đầu vào I0.1 được kích hoạt, bộ định thời TON sẽ bắt đầu đếm thời gian. Sau 5 giây, đầu ra Q của khối TON sẽ được kích hoạt, bật đầu ra Q0.1 và bật đèn LED.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng thiết bị mở rộng tín hiệu số 6ES7223-1BL32-0XB0, bạn có thể gặp phải một số lỗi, tuy nhiên, đừng lo lắng, với những hướng dẫn chi tiết dưới đây, bạn có thể nhanh chóng xác định nguyên nhân và khắc phục các sự cố một cách dễ dàng, hiệu quả, đảm bảo hệ thống hoạt động ổn định, tin cậy:

Lỗi: Đèn LED nguồn không sáng.
Nguyên nhân:

• Không có nguồn cấp 24V DC cho module.
• Cầu chì bảo vệ nguồn bị đứt.
• Module bị lỗi.

Cách khắc phục:

• Kiểm tra lại kết nối nguồn 24V DC, đảm bảo rằng nguồn được kết nối đúng cực tính.
• Kiểm tra cầu chì bảo vệ nguồn và thay thế nếu cần.
• Thử thay thế bằng một module khác để kiểm tra.

Lỗi: Đèn LED trạng thái đầu vào/đầu ra không sáng khi có tín hiệu.
Nguyên nhân:

• Cảm biến hoặc cơ cấu chấp hành bị lỗi.
• Dây kết nối bị đứt hoặc lỏng.
• Module bị lỗi.

Cách khắc phục:

• Kiểm tra lại hoạt động của cảm biến hoặc cơ cấu chấp hành.
• Kiểm tra lại kết nối dây, đảm bảo rằng dây được kết nối chắc chắn và đúng vị trí.
• Thử thay thế bằng một module khác để kiểm tra.

Lỗi: Không thể kết nối với module từ phần mềm TIA Portal.
Nguyên nhân:

• Cấu hình phần cứng trong TIA Portal không chính xác.
• Địa chỉ IP của CPU S7-1200 không đúng.
• Cáp kết nối bị lỗi.

Cách khắc phục:

• Kiểm tra lại cấu hình phần cứng trong TIA Portal, đảm bảo rằng module 6ES7223-1BL32-0XB0 đã được thêm vào dự án và cấu hình đúng.
• Kiểm tra lại địa chỉ IP của CPU S7-1200 và đảm bảo rằng máy tính đang kết nối vào đúng mạng.
• Thử sử dụng một cáp kết nối khác.

Lỗi: Module hoạt động không ổn định, thỉnh thoảng bị treo.

Nguyên nhân:

• Nhiễu điện từ.
• Module bị quá nhiệt.
• Module bị lỗi.

Cách khắc phục:

• Kiểm tra và giảm thiểu các nguồn gây nhiễu điện từ xung quanh module.
• Đảm bảo rằng module được lắp đặt ở nơi thông thoáng, tránh bị che khuất.
• Thử thay thế bằng một module khác để kiểm tra.
