| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 6ES7223-0BD30-0XB0 |

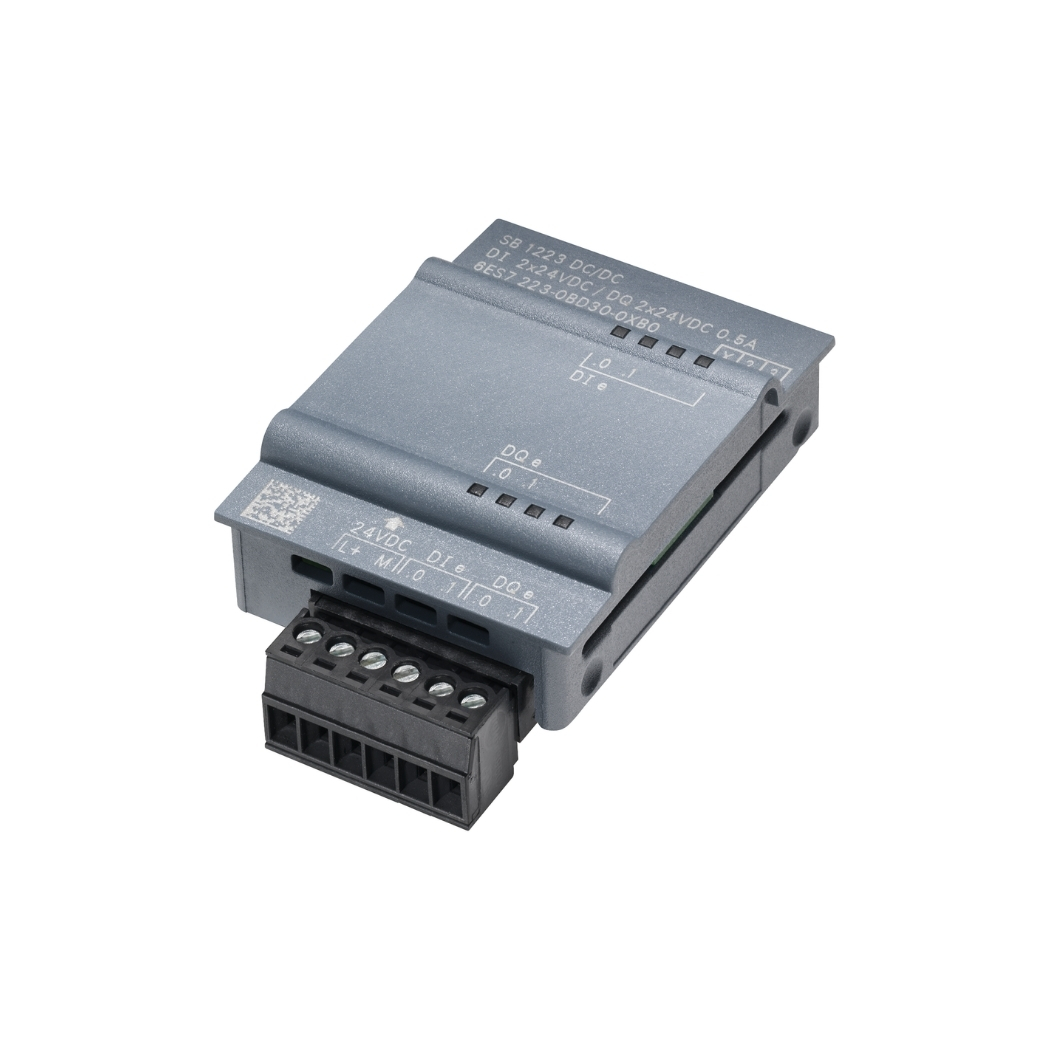

| Mô tả sản phẩm | SIMATIC S7-1200, Bảng tín hiệu SB 1223, Đầu vào/Đầu ra số, 2 Đầu vào số 24 V DC / 2 Đầu ra số 24 V DC |
| Loại sản phẩm | Bảng tín hiệu đầu vào/đầu ra số |
| Điện áp nguồn danh định (DC) | 24 V |
| Điện áp nguồn cho phép, giới hạn dưới (DC) | 20.4 V |
| Điện áp nguồn cho phép, giới hạn trên (DC) | 28.8 V |
| Dòng tiêu thụ từ bus backplane 5 V DC, tối đa | 80 mA |
| Tổn hao công suất, điển hình | 1 W |
| Số lượng đầu vào số | 2 |
| Loại đầu vào (theo IEC 61131, loại 1) | Có (Sink/Source) |
| Điện áp đầu vào danh định (DC) | 24 V |
| Điện áp đầu vào cho tín hiệu ‘1’ | Tối thiểu 15 V DC tại 3 mA |
| Điện áp đầu vào cho tín hiệu ‘0’ | Tối đa 5 V DC tại 1 mA |
| Độ trễ đầu vào (0 đến 1), tối đa | 0.2 ms; 0.4 ms; 0.8 ms; 1.6 ms; 3.2 ms; 6.4 ms; 10 ms; 12.8 ms; 20 ms (có thể lựa chọn) |
| Số lượng đầu ra số | 2 |
| Loại đầu ra số | Transistor (Source output / high-side switching) |
| Bảo vệ ngắn mạch đầu ra | Có; điện tử |
| Điện áp đầu ra danh định (DC) | 24 V |
| Dòng điện đầu ra cho tín hiệu ‘1’, danh định | 0.1 A |
| Tần số chuyển mạch tối đa (tải điện trở) | 1 kHz |
| Cách ly kiểm tra với | 500 V DC |
| Nhiệt độ môi trường trong quá trình hoạt động, tối thiểu | -20 °C |
| Nhiệt độ môi trường trong quá trình hoạt động, tối đa | 60 °C |
| Kích thước (Rộng) | 38 mm |
| Kích thước (Cao) | 62 mm |
| Kích thước (Sâu) | 21 mm |
| Khối lượng, xấp xỉ | 40 g |
Download tài liệu PLC S7-1200
➢ PLC S7-1200 Catalogue
➢ Datasheet 6ES7223-0BD30-0XB0

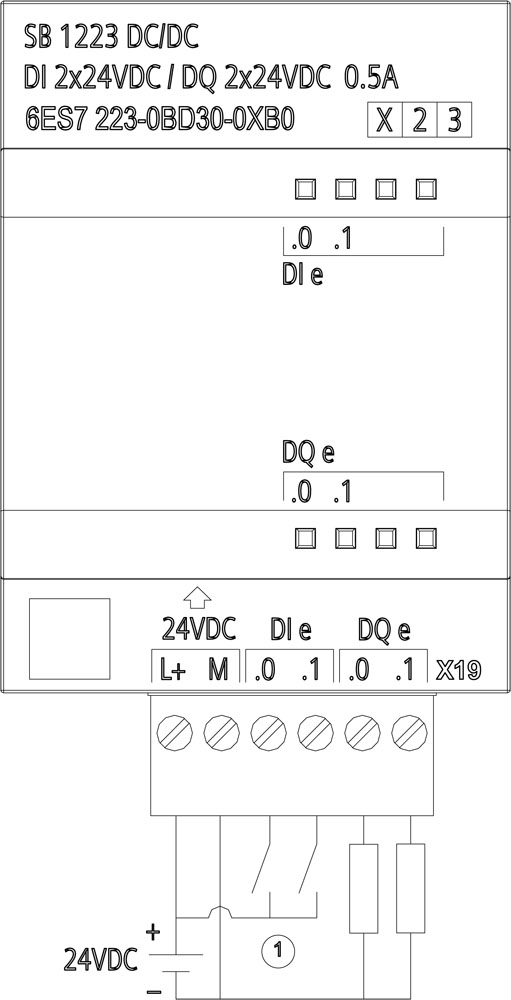

Sơ đồ đấu dây 6ES7223-0BD30-0XB0
