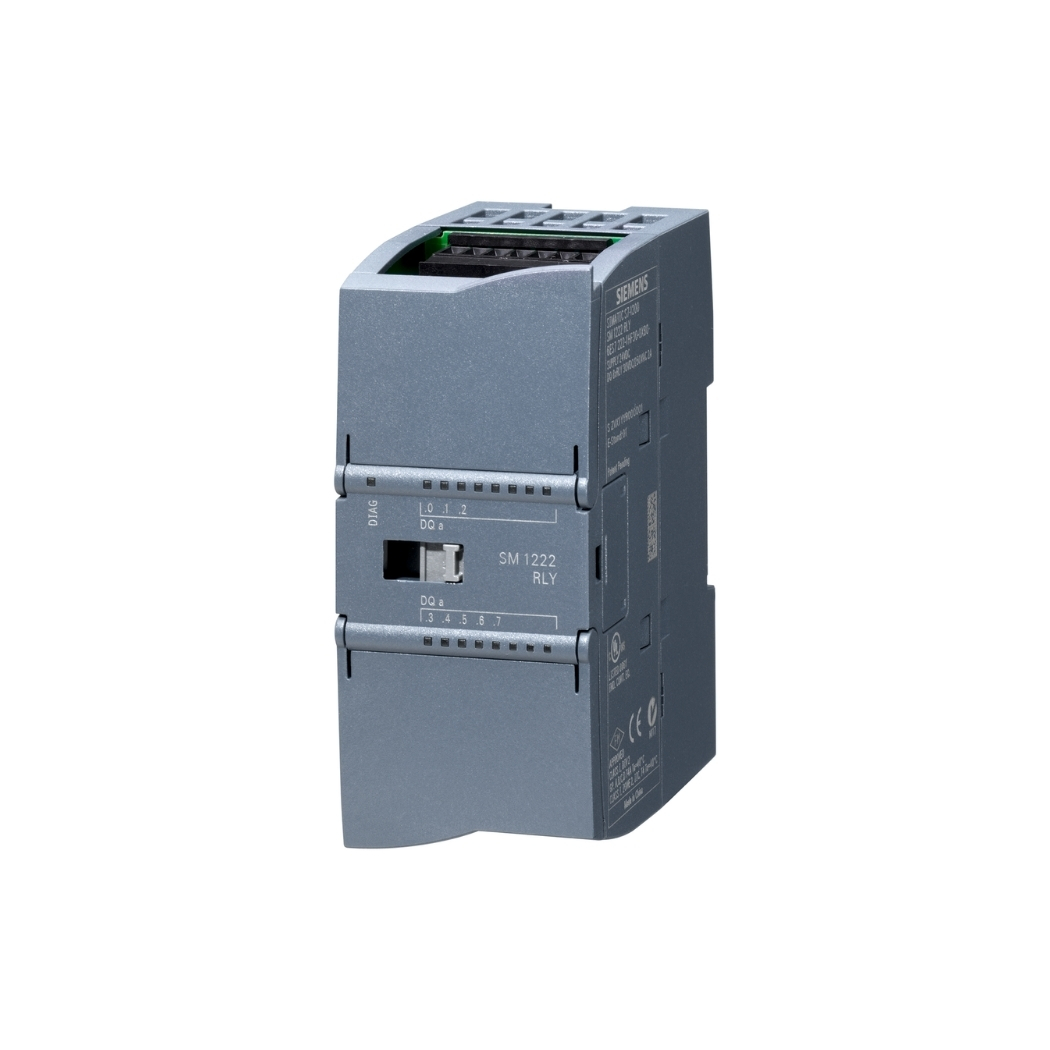

6ES7222-1HF32-0XB0 – Module S7-1200 SM 1222 8DO Relay 2A Siemens là mô-đun mở rộng tín hiệu thuộc series SIMATIC S7-1200, mã SM 1222. Thiết bị cung cấp 8 ngõ ra số (Digital Output) dạng Relay, có khả năng chịu dòng tải lên đến 2A mỗi ngõ, phù hợp để điều khiển các cơ cấu chấp hành có công suất lớn hơn so với ngõ ra transistor.

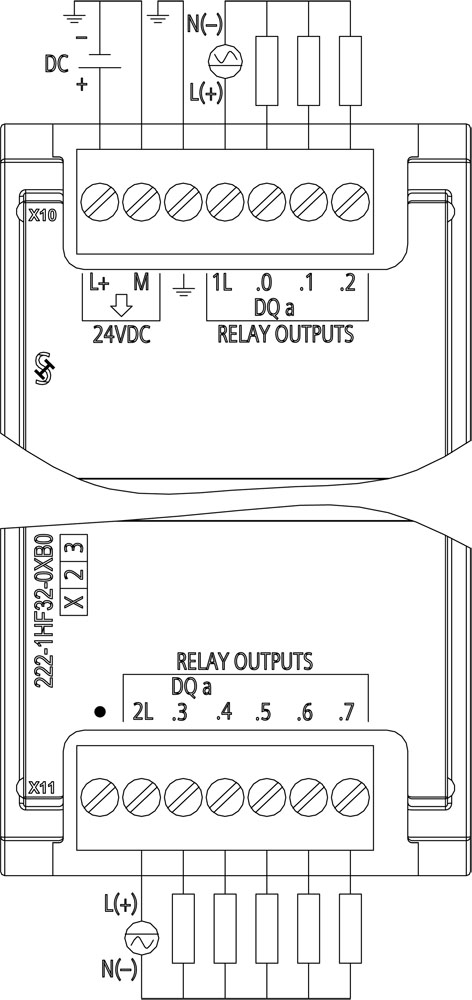

1. Cấu tạo 6ES7222-1HF32-0XB0 – Module S7-1200 SM 1222 8DO Relay 2A Siemens
Mô-đun đầu ra kỹ thuật số 6ES7222-1HF32-0XB0 gây ấn tượng bởi thiết kế chắc chắn và tối ưu, mang lại sự ổn định và tin cậy ngay cả trong những môi trường công nghiệp khắc nghiệt nhất, được các chuyên gia điện hàng đầu tin dùng. Lớp vỏ ngoài chế tạo từ nhựa cao cấp không chỉ có khả năng chống cháy, chống va đập mà còn bảo vệ an toàn tuyệt đối cho các linh kiện bên trong trước bụi bẩn và độ ẩm, đảm bảo tuổi thọ lâu dài cho thiết bị.
Hệ thống kết nối được thiết kế đề cao tính tiện dụng và an toàn. Các đầu nối dạng vít giúp việc đấu dây trở nên dễ dàng, đồng thời đảm bảo mối nối chắc chắn, giảm thiểu rủi ro lỏng lẻo hay mất tín hiệu trong quá trình vận hành. Bên cạnh đó, mỗi kênh đầu ra đều được trang bị đèn LED báo trạng thái riêng biệt, cung cấp thông tin trực quan giúp người dùng giám sát hoạt động liên tục và phát hiện lỗi nhanh chóng.
Trái tim của mô-đun là bảng mạch điện tử với các linh kiện chất lượng cao được bố trí khoa học, bao gồm bộ vi xử lý điều khiển trung tâm, bộ nhớ lưu trữ dữ liệu, các linh kiện chuyển mạch như transistor, rơ le và hệ thống mạch bảo vệ chống quá áp, quá dòng, ngắn mạch. Tất cả nhằm đảm bảo hiệu suất hoạt động tối ưu và độ chính xác cao nhất.
Về khả năng tích hợp, mô-đun kết nối mượt mà với PLC thông qua bus backplane tốc độ cao, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác. Việc lắp đặt cũng trở nên đơn giản nhờ hệ thống khóa gài giúp cố định chắc chắn mô-đun trên thanh ray DIN, cho phép tháo lắp dễ dàng. Mọi thông tin cần thiết như mã sản phẩm và thông số kỹ thuật đều được in rõ ràng trên nhãn, hỗ trợ người dùng nhận biết và sử dụng thuận tiện.
2. Các tính năng chính của 6ES7222-1HF32-0XB0 – Module S7-1200 SM 1222 8DO Relay 2A Siemens
Mô-đun mở rộng đầu ra kỹ thuật số 6ES7222-1HF32-0XB0 sở hữu nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa, mang lại giải pháp điều khiển linh hoạt và hiệu quả cho các kỹ sư điện và nhà quản lý kỹ thuật.
Điểm nổi bật đầu tiên là khả năng mở rộng linh hoạt với việc bổ sung 8 kênh đầu ra kỹ thuật số 24V DC (0.5A). Tính năng này giúp tăng cường đáng kể năng lực điều khiển của PLC, cho phép vận hành đồng thời nhiều thiết bị ngoại vi hơn như đèn báo, van điện từ hay động cơ mà không cần thay thế bộ điều khiển trung tâm.
Về hiệu suất vận hành, mô-đun gây ấn tượng với thời gian đáp ứng cực nhanh, đảm bảo hoạt động chính xác và kịp thời trong các ứng dụng đòi hỏi độ chính xác cao. Theo nghiên cứu từ Siemens, thời gian chuyển mạch chỉ khoảng 1ms, hoàn toàn đáp ứng được những yêu cầu khắt khe nhất của các hệ thống điều khiển hiện đại.
Độ tin cậy của sản phẩm được khẳng định qua quy trình sản xuất nghiêm ngặt, giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Mô-đun đã vượt qua các bài kiểm tra gắt gao về độ rung, sốc, nhiệt độ và độ ẩm, đảm bảo tuổi thọ bền bỉ. Bên cạnh đó, yếu tố an toàn được tối ưu hóa nhờ tích hợp cách ly quang học cùng các cơ chế bảo vệ ngắn mạch, quá tải, giúp ngăn chặn sự cố điện ảnh hưởng đến PLC và bảo vệ an toàn cho người vận hành.
Tính tiện dụng cũng là một ưu điểm lớn, với thiết kế nhỏ gọn dễ dàng lắp đặt trên thanh ray DIN và cấu hình đơn giản qua phần mềm TIA Portal, giúp tiết kiệm thời gian triển khai. Sản phẩm tương thích hoàn hảo với dòng PLC S7-1200, tạo nên hệ thống đồng bộ, hiệu suất cao. Ngoài ra, khả năng chẩn đoán lỗi thông minh giúp phát hiện sự cố nhanh chóng, giảm thiểu thời gian dừng máy, kết hợp cùng thiết kế tiết kiệm năng lượng giúp tối ưu chi phí vận hành cho doanh nghiệp.
3. Hướng dẫn kết nối sản phẩm với phần mềm
Để khai thác tối đa tiềm năng của mô-đun 6ES7222-1HF32-0XB0, việc kết nối chính xác với phần mềm TIA Portal là vô cùng quan trọng. Sau đây là hướng dẫn chi tiết từng bước để đảm bảo quá trình kết nối diễn ra suôn sẻ và hiệu quả.
Bước 1: Chuẩn bị
Quá trình bắt đầu bằng việc chuẩn bị phần mềm và thiết bị cần thiết. Đảm bảo máy tính đã được cài đặt TIA Portal với phiên bản tương thích cho hệ thống S7-1200. Đồng thời, chuẩn bị cáp Ethernet để kết nối máy tính với PLC, và nguồn cấp 24V DC ổn định cho cả PLC và mô-đun 6ES7222-1HF32-0XB0.
Bước 2: Kết nối vật lý
Tiến hành lắp đặt mô-đun 6ES7222-1HF32-0XB0 vào thanh ray DIN ngay bên cạnh PLC S7-1200. Sau đó, thực hiện kết nối mô-đun với PLC thông qua hệ thống bus backplane để đảm bảo tín hiệu truyền tải thông suốt giữa hai thiết bị.
Bước 3: Cấu hình phần cứng trong TIA Portal
Khởi động TIA Portal và tạo một dự án mới (hoặc mở dự án có sẵn). Thêm thiết bị PLC S7-1200 vào dự án, sau đó truy cập phần “Device configuration”, tìm mô-đun 6ES7222-1HF32-0XB0 trong thư viện phần cứng. Kéo thả mô-đun này vào đúng vị trí bên cạnh PLC trong giao diện “Network view” hoặc “Device view”, đồng thời thiết lập liên kết giữa cổng giao tiếp của PLC và mô-đun.
Bước 4: Cấu hình địa chỉ I/O
Chọn mô-đun vừa thêm trong giao diện cấu hình, mở tab “Properties” và tìm đến mục “I/O addresses”. Tại đây, người dùng tiến hành gán địa chỉ đầu ra cho các kênh của mô-đun (ví dụ: từ Q0.0 đến Q1.7) để định danh chính xác các tín hiệu điều khiển.
Bước 5: Tải cấu hình xuống PLC
Kết nối máy tính với PLC bằng cáp Ethernet. Chọn thiết bị PLC trong cây dự án và nhấn nút “Download to device” để nạp toàn bộ cấu hình phần cứng xuống bộ nhớ thiết bị. Sau khi quá trình tải hoàn tất, chọn tùy chọn “Start module” để khởi động hệ thống.
Bước 6: Kiểm tra kết nối
Cuối cùng, sử dụng tính năng “Online & diagnostics” trong TIA Portal để xác nhận trạng thái kết nối của mô-đun là ổn định. Người dùng cũng có thể sử dụng công cụ “Watch table” để giám sát trực tiếp trạng thái hoạt động của các kênh đầu ra nhằm đảm bảo hệ thống vận hành đúng như mong đợi.
4. Cách lập trình sản phẩm
Sau khi kết nối thành công, bước tiếp theo là lập trình để điều khiển các đầu ra của mô-đun 6ES7222-1HF32-0XB0. Dưới đây là hướng dẫn chi tiết về cách lập trình mô-đun này trong môi trường TIA Portal, giúp các kỹ sư tự tin triển khai các ứng dụng tự động hóa phức tạp.
Bước 1: Tạo chương trình điều khiển
Để bắt đầu quá trình lập trình, người dùng truy cập vào thư mục “Program blocks” trong dự án TIA Portal và tạo mới một khối hàm (Function Block – FB) hoặc khối tổ chức (Organization Block – OB). Tại bước này, bạn có thể linh hoạt lựa chọn ngôn ngữ lập trình phù hợp với sở thích và yêu cầu dự án, chẳng hạn như Ladder Logic (LAD) trực quan, Function Block Diagram (FBD) logic hoặc Structured Text (SCL) dạng văn bản.
Bước 2: Sử dụng các lệnh điều khiển đầu ra
Trong quá trình viết mã, sử dụng các lệnh chuyên dụng để điều khiển trạng thái các đầu ra của mô-đun. Một số lệnh cơ bản thường dùng bao gồm: Coil (-( )-) để kích hoạt đầu ra lên mức cao (ON), Inverse Coil (-/ /-) để đưa đầu ra về mức thấp (OFF), Set Coil (-(S)-) giúp duy trì trạng thái ON cho đến khi có lệnh ngắt, và Reset Coil (-(R)-) để giữ trạng thái OFF cho đến khi được kích hoạt lại. Việc kết hợp linh hoạt các lệnh này giúp xây dựng kịch bản điều khiển chính xác theo yêu cầu.
Ví dụ, để bật đầu ra Q0.0 khi đầu vào I0.0 được kích hoạt, sử dụng lệnh Coil như sau trong Ladder Logic:
-- . ---------------- . --
Bước 3: Gán địa chỉ I/O
Trong chương trình, gán địa chỉ I/O đã cấu hình cho các đầu ra của mô-đun. Ví dụ: Q0.0, Q0.1, Q0.2…
Bước 4: Lập trình logic điều khiển
Xây dựng logic điều khiển mong muốn sử dụng các lệnh lập trình, biến, hằng số và các khối chức năng khác.
Ví dụ, để tạo một chương trình nhấp nháy đèn LED kết nối với đầu ra Q0.0 với chu kỳ 1 giây, sử dụng đoạn mã sau trong Ladder Logic:
--| TON T1, PT=0.5s |-| T1.Q |----------------( Q0.0 )--
|
--| TON T2, PT=0.5s |-| T2.Q |----------------(/ /) Q0.0 --
|
--| T1.Q |----------------( NOT ) T2.EN --
|
--| T2.Q |----------------( NOT ) T1.EN --
Trong ví dụ này, hai Timer TON (T1 và T2) được sử dụng để tạo xung nhịp. Khi T1 đếm đủ 0.5 giây, đầu ra Q0.0 được bật và T2 bắt đầu đếm. Khi T2 đếm đủ 0.5 giây, đầu ra Q0.0 được tắt và T1 bắt đầu đếm lại. Quá trình này lặp lại, tạo ra hiệu ứng nhấp nháy.
Bước 5: Tải chương trình xuống PLC
Quá trình nạp chương trình bắt đầu bằng việc kết nối máy tính với PLC thông qua cáp Ethernet. Tại giao diện dự án, chọn thiết bị PLC cần nạp và nhấn nút “Download to device” để truyền tải dữ liệu. Sau khi quá trình tải hoàn tất, chọn tùy chọn “Start module” để hệ thống khởi động và bắt đầu thực thi chương trình điều khiển.
Bước 6: Giám sát và gỡ lỗi
Để đảm bảo chương trình vận hành chính xác, người dùng có thể sử dụng công cụ “Online & diagnostics” trong TIA Portal để theo dõi thời gian thực. Ngoài ra, tính năng “Watch table” hỗ trợ giám sát giá trị biến và trạng thái đầu ra, trong khi “Force table” cho phép can thiệp cưỡng bức thay đổi giá trị biến để kiểm thử các kịch bản điều khiển khác nhau, giúp phát hiện và xử lý lỗi hiệu quả.
5. Khắc phục một số lỗi thường gặp
Trong quá trình vận hành, đôi khi có thể xảy ra một số sự cố ngoài ý muốn. Việc nắm rõ các lỗi thường gặp và cách khắc phục sẽ giúp các kỹ sư nhanh chóng đưa hệ thống trở lại hoạt động bình thường, đảm bảo hiệu suất và tiết kiệm thời gian. Dưới đây là một số lỗi thường gặp với mô-đun 6ES7222-1HF32-0XB0 và cách khắc phục:
Nhóm lỗi hiển thị trên đèn báo (Nguồn và ERROR):
Nhóm lỗi đầu tiên liên quan đến trạng thái đèn trên mô-đun. Cụ thể, nếu gặp hiện tượng đèn LED nguồn không sáng, nguyên nhân thường do mất nguồn 24V DC, đấu sai cực tính hoặc mô-đun đã hỏng; khi đó cần kiểm tra điện áp (đảm bảo trong dải 20.4 – 28.8V DC), đấu lại đúng cực tính hoặc thay thế thiết bị.
Trường hợp đèn báo lỗi (ERROR) sáng hoặc nhấp nháy, vấn đề có thể đến từ lỗi cấu hình phần cứng, mất kết nối PLC hoặc quá tải đầu ra. Để khắc phục, hãy rà soát cấu hình trong TIA Portal, kiểm tra cáp kết nối, loại bỏ ngắn mạch và dùng chức năng “Online & diagnostics” để tra mã lỗi chi tiết.
Nhóm lỗi vận hành đầu ra (Không hoạt động hoặc chập chờn):
Nhóm lỗi thứ hai tập trung vào khả năng vận hành của các cổng ra. Đối với tình trạng đầu ra hoàn toàn không hoạt động, nguyên nhân chủ yếu là lỗi lập trình logic, đấu dây sai sơ đồ, thiết bị ngoại vi hỏng hoặc đứt cầu chì; kỹ thuật viên cần rà soát lại chương trình, sơ đồ đấu dây và thay thế linh kiện hư hỏng.
Ngược lại, nếu đầu ra hoạt động nhưng bị chập chờn, nguyên nhân thường do kết nối lỏng lẻo, nhiễu điện từ hoặc nguồn cấp không ổn định; giải pháp là siết chặt các đầu nối, sử dụng cáp chống nhiễu và đảm bảo nguồn điện luôn ổn định.
Nhóm lỗi kết nối hệ thống (TIA Portal):
Nhóm lỗi cuối cùng là việc không thể kết nối với mô-đun qua TIA Portal. Sự cố này thường xuất phát từ việc sai địa chỉ IP của PLC, lỗi cáp mạng hoặc do tường lửa máy tính chặn kết nối. Để xử lý, cần kiểm tra kỹ cáp mạng, đảm bảo máy tính có thể “ping” thông đến đúng địa chỉ IP của PLC. Ngoài ra, hãy thử tắt tạm thời tường lửa để kiểm tra, nếu kết nối thành công thì cần cấu hình lại tường lửa để cho phép TIA Portal truy cập.
