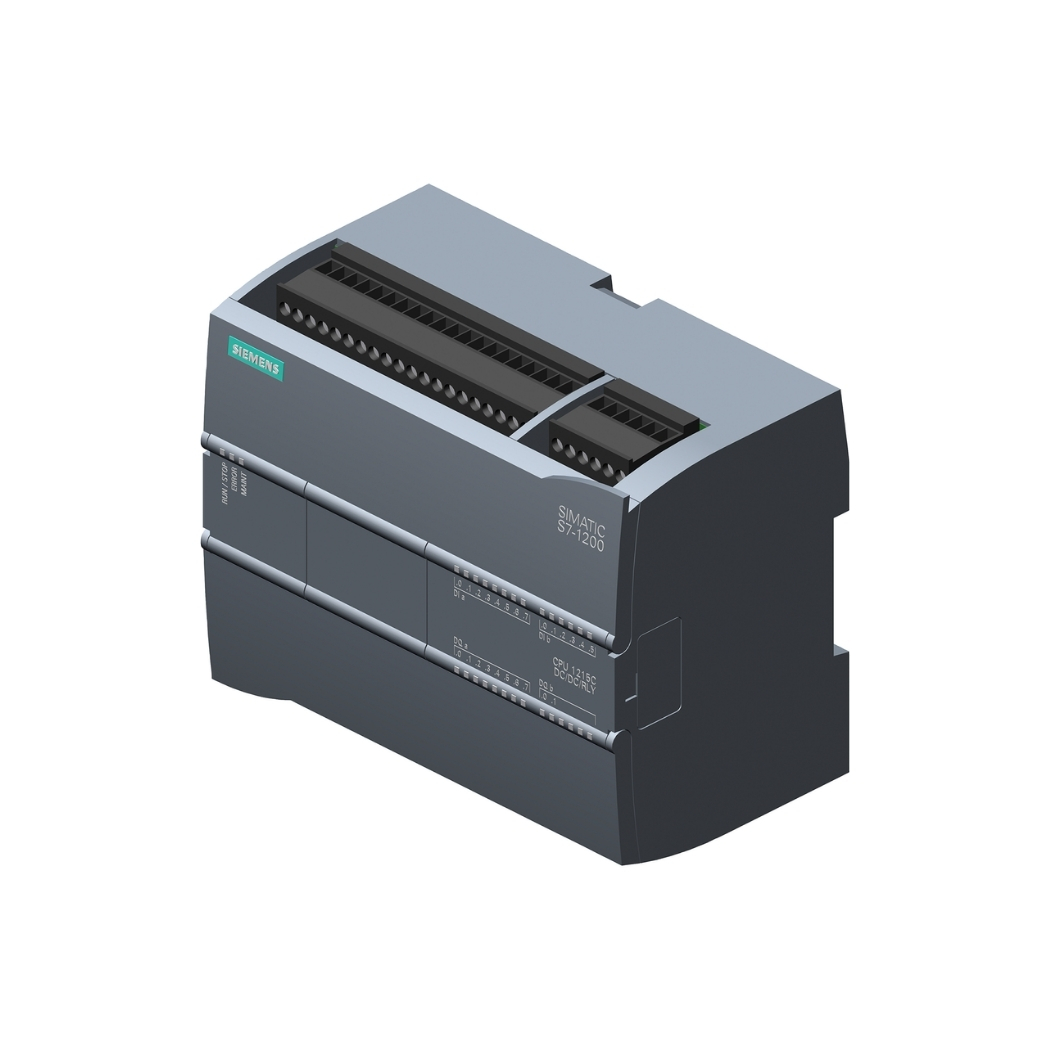

Bộ điều khiển lập trình 6ES7215-1HG40-0XB0 của Siemens thuộc dòng SIMATIC S7-1200, mã CPU 1215C Compact với cấu hình DC/DC/Relay. Thiết bị sở hữu 2 cổng PROFINET, tích hợp sẵn 14 ngõ vào số 24V DC, 10 ngõ ra Relay 2A, 2 ngõ vào Analog 0-10V DC và 2 ngõ ra Analog 0-20mA DC. Sản phẩm hoạt động trên nguồn cấp DC 20.4-28.8V và có bộ nhớ chương trình/dữ liệu 125 KB.
1. Cấu tạo sản phẩm 6ES7215-1HG40-0XB0
Sản phẩm này được cấu thành từ nhiều thành phần, mỗi thành phần đảm nhận một vai trò quan trọng, góp phần tạo nên một thiết bị tự động hóa hoàn hảo. Đây là sản phẩm chủ lực trong các thiết bị điện tự động của thanhthienphu.vn.
| Thành phần cấu tạo |
Chức năng và đặc điểm |
| Khối xử lý trung tâm (CPU) |
Đóng vai trò là “bộ não” của thiết bị, chịu trách nhiệm xử lý logic, thực hiện các phép tính toán và điều phối toàn bộ hoạt động vận hành của hệ thống. |
| Bộ nhớ |
Hệ thống lưu trữ đa năng bao gồm: Bộ nhớ chương trình (lưu trữ mã lệnh điều khiển), Bộ nhớ dữ liệu (quản lý thông tin vận hành) và Bộ nhớ nạp (nhận và lưu trữ chương trình từ máy tính). |
| Khối đầu vào số (DI) |
Tiếp nhận các tín hiệu số (ON/OFF) từ các thiết bị ngoại vi như cảm biến, công tắc hành trình và nút nhấn điều khiển. |
| Khối đầu ra số (DO) |
Xuất tín hiệu điều khiển kỹ thuật số để vận hành trực tiếp các thiết bị chấp hành như động cơ, van điện từ và hệ thống đèn báo. |
| Khối đầu vào tương tự (AI) |
Thu nhận và xử lý các tín hiệu liên tục từ các cảm biến đo lường chuyên dụng như cảm biến nhiệt độ, áp suất và lưu lượng. |
| Khối đầu ra tương tự (AO) |
Cung cấp tín hiệu điều khiển analog chính xác đến các thiết bị chấp hành đòi hỏi sự điều chỉnh liên tục và chi tiết. |
| Khối giao tiếp |
Đảm bảo khả năng kết nối liền mạch với máy tính, màn hình HMI và các thành phần khác trong mạng lưới tự động hóa thông qua các cổng PROFINET tích hợp sẵn. |
| Nguồn cấp |
Duy trì nguồn năng lượng ổn định và liên tục để đảm bảo toàn bộ hệ thống hoạt động tin cậy. |
2. Các tính năng chính của sản phẩm 6ES7215-1HG40-0XB0
PLC này sở hữu nhiều tính năng vượt trội, mang lại lợi ích to lớn cho các doanh nghiệp trong việc nâng cao năng suất và tối ưu hóa quy trình sản xuất. Về mặt hiệu suất, thiết bị gây ấn tượng với tốc độ xử lý lệnh bit chỉ 0.085 µs và lệnh word 1.7 µs, đảm bảo khả năng phản hồi tức thì trước các yêu cầu khắt khe của ứng dụng điều khiển thời gian thực.
Sức mạnh xử lý này được hỗ trợ bởi không gian bộ nhớ rộng rãi, bao gồm 125 KB cho chương trình và 125 KB cho dữ liệu, tạo điều kiện thuận lợi để vận hành các thuật toán phức tạp và quản lý lượng thông tin lớn trong các hệ thống tự động hóa cao cấp.
Khả năng kết nối và điều khiển của thiết bị cũng vô cùng linh hoạt. Với 2 cổng PROFINET tích hợp sẵn, người dùng có thể dễ dàng thiết lập liên kết mạng công nghiệp để mở rộng hệ thống và trao đổi dữ liệu mượt mà. Bên cạnh đó, việc tích hợp 6 bộ đếm tốc độ cao (HSC) và 4 đầu ra xung (PWM/PTO) tần số lên đến 100 kHz giúp đáp ứng hoàn hảo các bài toán điều khiển vị trí và tốc độ động cơ với độ chính xác cao.
Trải nghiệm người dùng và tính bảo mật cũng được nhà sản xuất chú trọng đặc biệt. Thiết bị hỗ trợ đầy đủ các ngôn ngữ lập trình chuẩn IEC 61131-3 như LAD, FBD, SCL, giúp việc phát triển dự án trở nên thân thiện và nhanh chóng hơn; theo nghiên cứu của tổ chức PLCopen, việc tuân thủ chuẩn này có thể giảm tới 30% thời gian phát triển ứng dụng.
Đồng thời, hệ thống được bảo vệ an toàn nhờ các lớp bảo mật tiên tiến như kiểm soát quyền truy cập và bảo vệ bí quyết công nghệ (know-how protection), đảm bảo sự an toàn tuyệt đối cho dữ liệu quan trọng của doanh nghiệp.
3. Hướng dẫn kết nối sản phẩm 6ES7215-1HG40-0XB0 với phần mềm
Để lập trình và cấu hình, bạn cần kết nối sản phẩm với phần mềm TIA Portal của Siemens. Dưới đây là các bước hướng dẫn chi tiết:
Bước 1: Chuẩn bị
Trước khi bắt đầu quy trình kết nối, người dùng cần đảm bảo máy tính đã được cài đặt phần mềm TIA Portal phiên bản V17 trở lên để đảm bảo tính tương thích tốt nhất. Bên cạnh đó, cần chuẩn bị sẵn một bộ điều khiển lập trình PLC S7-1200 cùng một cáp PROFINET tiêu chuẩn để thiết lập liên kết vật lý.
Bước 2: Kết nối phần cứng
Tiến hành kết nối cáp PROFINET bằng cách cắm một đầu vào cổng giao tiếp trên thân PLC S7-1200 và đầu còn lại vào cổng mạng Ethernet của máy tính. Hãy chắc chắn rằng các đầu nối được cắm chặt để đảm bảo tín hiệu truyền tải ổn định.
Bước 3: Cấu hình địa chỉ IP
Khởi động phần mềm TIA Portal và tạo một dự án mới (New Project). Chọn chức năng “Add new device” và tìm chính xác model 6ES7215-1HG40-0XB0 từ danh sách thiết bị có sẵn. Tiếp theo, truy cập vào phần “Device Configuration”, tìm mục “Ethernet addresses” để thiết lập thông số mạng. Tại đây, bạn cần đặt địa chỉ IP cho PLC (ví dụ: 192.168.0.1) cùng Subnet mask tương ứng (ví dụ: 255.255.255.0), đồng thời lưu ý rằng địa chỉ IP của PLC và máy tính bắt buộc phải nằm trong cùng một dải mạng để có thể giao tiếp.
Bước 4: Kết nối trực tuyến
Sau khi hoàn tất cấu hình, nhấp vào biểu tượng “Go online” trên thanh công cụ của phần mềm. Tại cửa sổ kết nối, chọn giao diện là “PROFINET/Ethernet” và chọn đúng card mạng đang sử dụng trên máy tính. Nhấn nút “Start search” để hệ thống quét tìm thiết bị trong mạng; khi PLC xuất hiện trong danh sách kết quả, hãy chọn nó và nhấn “Go online” để thiết lập kết nối thành công.
4. Cách lập trình sản phẩm 6ES7215-1HG40-0XB0
Sau khi kết nối thành công, bạn có thể bắt đầu lập trình cho PLC. Dưới đây là hướng dẫn cơ bản để tạo một chương trình đơn giản:
Tạo chương trình chính (Main [OB1])
Để bắt đầu quá trình lập trình, người dùng cần truy cập vào cây quản lý dự án (Project tree) nằm ở bên trái giao diện phần mềm. Tại đây, tìm đến thư mục “Program blocks” và nhấp đúp chuột vào khối “Main [OB1]”. Đây là khối tổ chức chính nơi chứa các đoạn mã lệnh cốt lõi sẽ được PLC thực thi liên tục, và thao tác này sẽ mở ra trình soạn thảo để bạn bắt đầu viết chương trình.
Lập trình
Quá trình xây dựng logic điều khiển được thực hiện bằng cách tận dụng hệ thống thư viện phong phú của TIA Portal. Người dùng có thể kéo thả và kết hợp các khối chức năng (Function Blocks), hàm (Functions) cùng các lệnh cơ bản (Instructions) để hiện thực hóa ý tưởng điều khiển. Ví dụ đơn giản, nếu muốn thiết lập logic bật/tắt một đầu ra số (DO) dựa trên trạng thái của một đầu vào số (DI), bạn có thể dễ dàng sử dụng các lệnh cơ bản như “Assign” (gán giá trị) hoặc các tiếp điểm thường mở/thường đóng để tạo mạch logic trực quan ngay trên giao diện soạn thảo.
Ví dụ:
| Câu lệnh | Chức năng |
|—|—|
| I0.0| Tín hiệu đầu vào số 0 |
| Q0.0| Tín hiệu đầu ra số 0 |
| ----| |-----( ) | Khi I0.0 ON, Q0.0 sẽ ON |
Biên dịch chương trình:
Chọn biểu tượng “Compile” trên thanh công cụ để kiểm tra lỗi cú pháp.
Tải chương trình xuống PLC
Sau khi hoàn tất việc viết mã và kiểm tra lỗi, người dùng tiến hành nạp chương trình vào thiết bị bằng cách nhấp vào biểu tượng “Download to device” nằm trên thanh công cụ. Một cửa sổ xác nhận sẽ hiện ra, tại đây bạn nhấn nút “Load” để hệ thống bắt đầu quá trình truyền tải dữ liệu xuống bộ nhớ của PLC.
Kiểm tra chương trình
Để xác minh tính chính xác của logic điều khiển, hãy chuyển trạng thái của PLC sang chế độ RUN. Sau đó, thực hiện các thao tác kích hoạt thử nghiệm trên các đầu vào số (như nhấn nút hoặc tác động cảm biến) và quan sát phản hồi tương ứng tại các đầu ra số. Việc này giúp đảm bảo rằng chương trình đã hoạt động ổn định và thực thi đúng theo kịch bản thiết kế mong muốn.
5. Khắc phục một số lỗi thường gặp với 6ES7215-1HG40-0XB0
Trong quá trình sử dụng, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi kết nối
Nguyên nhân phổ biến dẫn đến tình trạng mất kết nối thường xuất phát từ việc cáp kết nối bị lỏng lẻo, sai lệch địa chỉ IP hoặc do cấu hình tường lửa trên máy tính chặn đường truyền. Để khắc phục, người dùng cần kiểm tra kỹ lại sự chắc chắn của cáp mạng, đồng thời xác minh rằng địa chỉ IP của PLC và máy tính đã được thiết lập chính xác và bắt buộc phải nằm trong cùng một dải mạng. Ngoài ra, hãy thử tắt tạm thời tường lửa để kiểm tra xem đây có phải là nguyên nhân gây cản trở kết nối hay không.
Lỗi chương trình
Các vấn đề khiến chương trình không hoạt động thường bắt nguồn từ lỗi cú pháp hoặc sai sót trong tư duy logic khi lập trình. Giải pháp hiệu quả nhất là tận dụng chức năng “Online & diagnostics” tích hợp sẵn trong TIA Portal để theo dõi trực tiếp trạng thái vận hành và xác định vị trí lỗi. Dựa trên các thông tin chẩn đoán này, kỹ thuật viên cần tiến hành rà soát và chỉnh sửa lại logic cũng như cú pháp của chương trình để đảm bảo tính chính xác và hiệu quả.
Lỗi phần cứng
Đối với các sự cố liên quan đến phần cứng như hỏng hóc module I/O hoặc lỗi nguồn cấp, người dùng cần quan sát hệ thống đèn báo trạng thái trên thân PLC và các module mở rộng để chẩn đoán sơ bộ. Hãy kiểm tra lại sự ổn định của nguồn cấp điện cho thiết bị; trong trường hợp xác định được hư hỏng vật lý hoặc sự cố phức tạp không thể tự khắc phục, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để nhận được sự hỗ trợ kỹ thuật chuyên sâu và dịch vụ bảo hành sản phẩm kịp thời.
